一、二級焊縫的無損檢測比例、檢驗等級、評定等級

嘉峪檢測網 2024-05-08 12:26

1.GB50205-2020標準

GB50205-2020鋼結構工程施工質量驗收標準中：

5.2.4 條文：設計要求的一、二級焊縫應進行內部缺陷的無損檢測，一、二級焊縫的質量等級和檢測要求應符合表 5.2.4 的規定。

檢查數量：全數檢查。

檢驗方法：檢查超聲波或射線探傷記錄。

引用規范：JGT203-2007鋼結構超聲波探傷及質量分級法

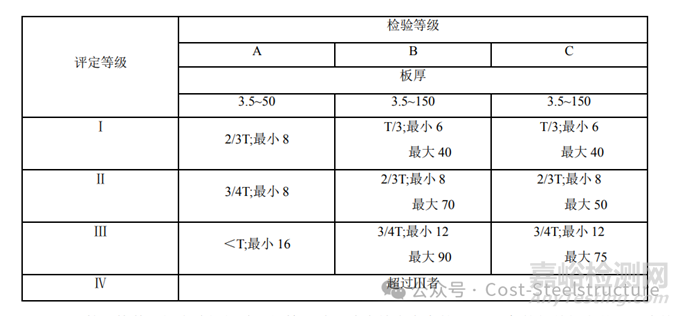

超聲波探傷結果的缺陷按I~Ⅳ四個級別評定，除設計另有規定外，一般來說，一級焊縫，Ⅱ級為合格級；二級焊縫，III級為合格級。

在高溫和腐蝕性氣體作業環境及動力疲勞荷載工況下，Ⅱ級合格。

而對于管節點一般分為焊縫中上部體積性缺陷和焊縫根部缺陷兩大類，每類也有四個質量等級，設計應按CB50205規定，注明合格級別。

注：（焊接規范為抽樣法）

二級焊縫檢測比例的計數方法應按以下原則確定：

工廠制作焊縫按照焊縫長度計算百分比，且探傷長度不小于200mm;

當焊縫長度小于200mm時，應對整條焊縫探傷；

現場安裝焊縫應按照同一類型、同一施焊條件的焊縫條數計算百分比，且不應少于3條焊縫。

5.2.5 條文：焊縫內部缺陷的無損檢測應符合下列規定：

1）采用超聲波檢測時，超聲波檢測設備、工藝要求及缺陷評定等級應符合現行國家標準《鋼結構焊接規范》GB50661的規定；

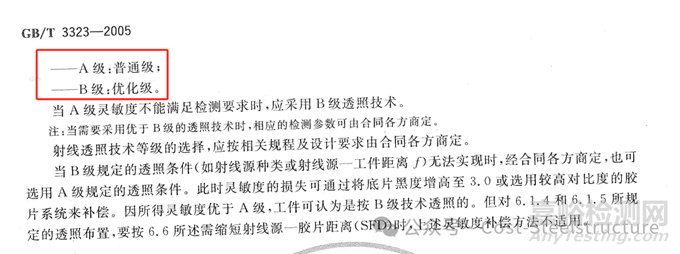

2）當不能采用超聲波探傷或?qū)Τ暡z測結果有疑義時，可采用射線檢測驗證，射線檢測技術應符合現行國家標準《焊縫無損檢測射線檢測第1部分：X和伽瑪射線的膠片技術》GB/T3323.1或《焊縫無損檢測射線檢測第2部分：使用數字化探測器的X和伽瑪射線技術》GB/T3323.2的規定，缺陷評定等級應符合現行國家標準《鋼結構焊接規范》GB50661的規定；

3）焊接球節點網架、螺栓球節點網架及圓管T、K、Y節點焊縫的超聲波探傷方法及缺陷分級應符合國家和行業現行標準的有關規定。

檢查數量：全數檢查。

檢驗方法：檢查超聲波或射線探傷記錄。

5.2.4、5.2.5 條文說明：第 5.2.4 條為強制性條文，必須嚴格執行。

根據結構的承載情況不同，現行國家標準《鋼結構焊接規范》GB50661中將焊縫的質量分為三個質量等級。

內部缺陷的檢測一般可用超聲波探傷和射線探傷。

射線探傷具有直觀性、一致性好的優點，但是射線探傷成本高、操作程序復雜、檢測周期長，尤其是鋼結構中大多為T形接頭和角接頭，射線檢測的效果差，且射線探傷對裂紋未熔合等危害性缺陷的檢出率低。

超聲波探傷則正好相反，操作程序簡單、快速，對各種接頭形式的適應性好，對裂紋、未熔合的檢測靈敏度高，因此，對鋼結構內部質量的控制采用超聲波探傷，一般已不采用射線探傷。除非不能采用超聲波探傷或?qū)Τ暡z測結果有疑義時，可采用射線檢測進行補充或驗證。

2.GB50661-2011鋼結構焊接規范

8.2 承受靜荷載結構焊接質量的檢驗

8.2.1 抽樣方法應符合以下規定：

1）焊縫處數的計數方法：

工廠制作焊縫長度小于等于1000mm時，每條焊縫為1處；

長度大于1000mm時，將其劃分為每300mm為1處；

現場安裝焊縫每條焊縫為1處；

2）可按下列方法確定檢查批：

（1)制作焊縫可以同一工區(車間)按一定的焊縫數量組成批；多層框架結構可以每節柱的所有構件組成批;

（2)安裝焊縫可以區段組成批；多層框架結構可以每層(節)的焊縫組成批。

3）批的大小宜為 300~600 處:

4）抽樣檢查除設計指定焊縫外應采用隨機取樣方式取樣。

【說明】

在《鋼結構工程施工及驗收規范》GB 50205 中部分探傷的要求是對每條焊縫按規定的百分比進行探傷，且每處不小于200mm。

這樣規定雖然對保證每條焊縫質量是有利的，但檢查工作量大，檢查成本高，特別是結構安裝焊縫都不長，大部分焊縫為梁-柱連接焊縫，每條焊縫的長度大多在250mm~300mm之間。

以概率論為基礎的抽樣理論表明，制定合理的抽樣方案(包括批的構成、采樣規定、統計方法)，抽樣檢查的結果完全可以代表該批的質量，這也是與鋼結構設計以概率論為基礎相一致的。

為了組成抽樣檢查中的檢查批，首先必須知道焊縫個體的數量。

一般情況下，作為檢查對象的鋼結構安裝焊縫長度大多較短，通常將一條焊縫作為一個焊縫個體。

在工廠制作構件時，箱形鋼柱(梁)的縱焊縫、H 形鋼柱(梁)的腹板-翼板組合焊縫較長，此時可將一條焊縫劃分為每300mm為一個檢查個體。

檢查批的構成原則上以同一條件的焊縫個體為對象，檢查批的構成方面要使檢查結果具有代表性，另一方面有利于統計分析缺陷產生的原因，便于質量管理。

取樣原則上按隨機取樣方式，隨機取樣方法有多種，例如將焊縫個體編號，使用隨機數表來規定取樣部位等。

但要強調的是對同一批次抽查焊縫的取樣，自檢、監檢及見證檢驗所抽查的對象應盡可能避免重復，只有這樣才能達到更有效的控制焊縫質量的目的。

8.2.2 條文：抽樣檢査的焊縫數如不合格率小于2%時，該批驗收應定為合格；

不合格率大于5%時，該批驗收應定為不合格；

不合格率為2%~5%時，應加倍抽檢，且必須在原不合格部位兩側的焊延長線各增加一處，如在所有抽檢焊縫中不合格率不大于3%時，該批驗收應定為合格，大于3%時，該批驗收應定為不合格。

當批量驗收不合格時，應對該批余下焊縫的全數進行檢查。

當檢查出一處裂紋缺陷時，應加倍抽查，如在加倍抽檢焊縫中未檢查出其它裂紋缺陷時，該批驗收應定為合格，當檢查出多處裂紋缺陷或加倍抽查又發現裂紋缺陷時，應對該批余下焊縫的全數進行檢查。

【說明】

本條實際上是引入允許不合格率的概念，事實上，在一批檢查個數中要達到100%合格往往是不切實際的，規定小于抽樣數的2%為允許不合格率是根據近幾年來檢驗鋼結構焊縫的經驗適當提高要求確定的，反映了目前我國鋼結構焊接施工水平。

8.2.5 無損檢測的基本要求應符合以下規定：

3）設計要求全焊透的焊縫，其內部缺欠的檢測應符合下列要求。

（1)一級焊縫應進行100%的檢測，其合格等級應符合本規范8.2.6條中B級檢驗的Ⅱ級或Ⅱ級以上要求;

（2)二級焊縫應進行抽檢，抽檢比例應不小于20%，其合格等級應符合本規范 8.2.6條中B級檢測的III級或III級以上要求。

（3)三級焊縫應根據設計要求進行相關的無損檢測。

8.2.6 超聲波檢測應符合以下規定:

1）對接及角接焊透或局部焊透焊縫檢測的檢驗等級應根據質量要求分為A、B、C 三級，檢驗的完善程度A級最低，B級一般，C級最高，應根據結構的材質、焊接方法、使用條件及承受載荷的不同，合理的選用檢驗級別。

2）對接及角接焊透或局部焊透焊縫檢測的檢驗范圍的確定應符合以下規定：

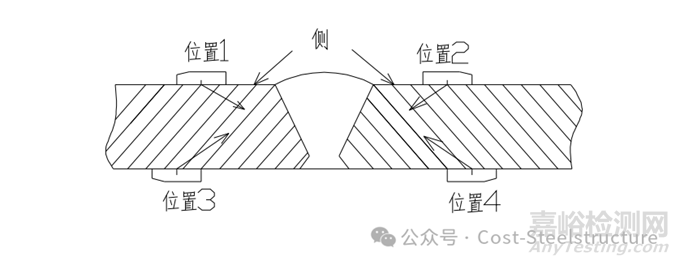

（1)A級檢驗采用一種角度的探頭在焊縫的單面單側進行檢驗，只對能掃査到的焊縫截面進行探測，一般不要求作橫向缺欠的檢驗。母材厚度大于50mm 時，不得采用A級檢驗。

（2)B級檢驗原則上采用一種角度探頭在焊縫的單面雙側進行檢驗，受幾何條件限制時，可在焊縫單面、單側采用兩種角度探頭(兩角度之差大于15 度)進行檢驗。母材厚度大于 100mm 時，采用一種角度探頭進行雙面雙側檢驗，受幾何條件限制時，可在焊縫單面雙側，采用兩種角度探頭(兩角度之差大于15 度)進行檢驗，檢驗應覆蓋整個焊縫截面。條件允許時應作橫向缺欠檢驗。

（3)C級檢驗至少應采用兩種角度探頭在焊縫的單面雙側進行檢驗。同時應作兩個掃查方向和兩種探頭角度的橫向缺欠檢驗。母材厚度大于100m時，采用雙面雙側檢驗。其他附加要求是：

a）對接焊縫余高應磨平，以便探頭在焊縫上作平行掃查；

b）焊縫兩側斜探頭掃查經過母材部分應用直探頭作檢查；

c）焊縫母材厚度大于等于100mm，窄間隙焊縫母材厚度大于等于40mm時，一般增加串列式掃查，掃查方法見附錄C。
