航天裝備未來需要面向復雜任務模式、復雜飛行特性和極端飛行環境，裝備總體集成設計具有任務需求復雜、系統耦合深入、研制難度大等綜合復雜特點，需要根據各系統、各學科之間相互聯系、相互制約的關系，進行大量的方案對比和多輪從簡至繁的設計循環。但這也是全面提升總體設計水平、消除安全隱患的必由之路，其本質在于通過對各系統設計裕度的共同掌握，開展全系統總體級的迭代優化設計，以獲取總體性能最優的可行設計方案。本文即是在分析國內外總體集成設計技術研究工作的基礎上，探討航天復雜裝備總體集成設計的智慧研發模式的構建手段，以期為驅動未來裝備發展提出相關建議。
一、研究現狀
早在 20 世紀 80 年代，美國等發達國家就意識到傳統總體設計方法的問題，并提出了一種新的設計方法——集成化設計。其主要思想是在設計的整個過程中集成各學科 / 子系統的知識，應用有效的設計 / 多學科優化策略和分布式計算機網絡系統組織和管理飛行器設計過程，即通過充分利用各個學科之間的耦合所產生的協同效應，獲得系統的整體最優解，并通過實現并行設計來縮短設計周期。與傳統的總體設計方法相比，這種新的設計方法更加符合系統工程思想，并被視為解決現有問題、全面提升飛行器總體設計水平的有效手段。目前，集成設計技術已經在航天器總體設計特別是新型飛行器的總體設計過程中發揮了重大作用。
以美國為例，最典型的例子是由美國國家航空航天局（NASA）和多個部門合作開展的高速民機（HSCT）總體設計。該項目由旨在提高飛行器總體設計與計算水平的HPCCP計劃支持，目標是對整個飛行器構型同時進行多學科的外形和尺寸優化，它采用高精度有限元進行結構分析，采用高精度計算流體力學（CFD）進行氣動分析、全任務性能計算以及預想的 HSCT 外形設計，須優化的問題是使飛行器總的起飛重量最小，使其在NASA高速研究計劃（HSR）中支持構型決策。其模型最初只考慮5個設計變量、6個約束、采用簡化模型，且每輪只循環約10min。發展到今天，該模型已考慮了271個設計變量、31868個約束、采用精確分析模型，且每輪循環約 3d 時間。目前，圍繞這一項目已經形成了系統的總體集成設計體系，以及FIDO、CJOpt 等集成設計軟件框架。集成設計在HSCT設計中的成功促使了 NASA 大力推廣這一新型總體設計方法。目前，集成設計的應用對象已經包括混合翼體飛行器（BWB）、支架翼飛行器、太空望遠鏡（NGST）、X-33、X-43A、F/A-18E/F、F-22 等各類新型飛行器。如今，在 NASA，基于集成設計的飛行器總體設計已經形成了標準的流程，產生了相應的設計環境，如HOLIST等。宣布，將把集成設計方法應用到未來的所有飛行器總體設計過程中。
NASA 在2015年技術路線圖中明確指出，NASA 未來的基礎研究技術目標在于實現“支撐飛行器建模、仿真、大數據處理、機器智能研究工作的跨界融合計算能力，形成包括云計算、量子計算與認知計算能力的高性能工業設計軟件能力”。NASA 認為，高端的航天工業設計軟件意味著創新能力和領導地位。由于AMES、Langley、JPL 等研究中心的研究工作更加依賴航天工業設計軟件，新一代飛行器研制工作也趨向多學科精細化設計、多領域協同研制、大數據處理云端化，主要體現在：
（1）計算模型的復雜度和規模增大。計算模型從過去簡單的單一尺度低階計算精度模型到現今逐漸采用復雜的多尺度高階計算精度模型，從過去一維的個位數自由度模型到三維上萬自由度的模型。
（2）形成多學科的綜合優化設計。設計從過去的單學科優化到現在的氣動力、載荷、結構等多個學科的綜合應用。由此，需優化設計的變量也在增加，從過去的十幾個設計變量、簡單約束問題，到現在十萬個變量的規模。
（3）數據處理手段智能化。數據處理從依賴人力完成統計分析，到引入認知計算（cognition computing）進行系統不確定度分析、可靠性分析、故障模式及風險分析、決策的協同優化分析等覆蓋產品全生命周期和制造全業務活動的工業大數據應用。
歐空局認為航天航空工業集成化設計是關鍵的使能基礎技術，已在 2020 年完整實現多學科設計優化，擬在 2030 年以后通過高性能計算實現整機基于數值模擬技術的虛擬飛行驗證?；趯?duì)航天航空工業設計技術基礎架構的 穩定性、自主可控性和可持續發展性考慮，歐空局于 2007 年啟動了 C2A2S2E計劃（Center for Computer Applications in Aero-Space Science and Engineering），如圖 1 所示，最終目標是以航天總體技術為基礎，融入相關多學科的設計、仿真軟件，實現航天裝備的虛擬飛行測試，通過跨學科研究，充分利用預期高性能計算能力的增長、新軟件工具和新技術的開發使用以及新的工作方式，顯著提高工程研制速度?，F(xiàn)階段，得益于此項計劃的研究成果，以德國宇航院 DLR 為代表的歐空局研究院所，形成并部署 了近萬套各種專業應用軟件在內的設計工具集，包括總體協同設計、計算流體力學、計算結構力學、空氣動力學、控制系統和結構分析軟件，應用于選型及預研的設計計算能力在過去的10年中提高了2～3個數量級。過去許多仿真試驗需要數周才能完成 1 次，現在1個晚上可以完成20~30次，增強了設計及驗證結論反饋的及時性，降低了產品開發成本，縮短了研制周期，提升了系統的總體設計水平。

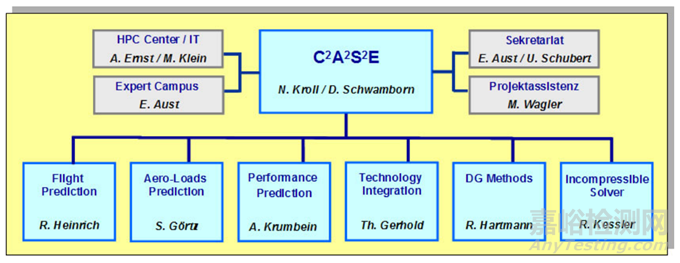

圖 1 歐空局 C2A2S2E 航空航天科學與工程應用計劃框架
從航天企業未來發展來看，飛行試驗和大型地面試驗成本很高，適宜對特定狀態進行驗證，同時也由于試驗本身的技術局限性，存在更多難以得到考核驗證的高超聲速飛行狀態。從探路者號火星探測器到各種類型的導彈、飛行器，NASA 通過飛行系統驗證平臺（flight system testbed，F(xiàn)ST）與仿真器（spacecraft simulator，SPASIM）以虛擬飛行驗證作為彌補飛行試驗的主要技術途徑，帶來了可觀的經濟、軍事效益。在航天器虛擬試驗領域，NASA 進一步發展了半實物的數字孿生技術，用于訓練演習和輔助在線決策。
在面對裝備研制領域中學科應用領域與計算應用規模需求增長的背景下，國內航天領域的總體集成設計研究也得到了國家戰略層次的支持?！秶?guó)家創新驅動發展戰略綱要》明確了數字化、網絡化、智能化作為提升產業競爭力的技術基點。推進航天領域的智慧研發，亟須推動航天產品研制的數字化、網絡化、智能化，建立飛行器數值裝置原型系統一虛擬飛行試驗系統作為飛行器測試臺。由此可以預見，總體集成設計及其相關學科發展，在未來裝備研制過程中將具有越來越明顯的作用和優勢，在相關項目前期方案論證、設計和分析優化中發揮越來越重要的作用。
從國內外飛行器相關技術的發展歷程和趨勢來看，現階段雖取得了一些進展，但總體集成設計的各研制階段涉及專業多且極為復雜，各專業各階段的設計、分析過程并沒有進行規范化、模板化，尚未形成標準化的知識，導致設計結果較多依賴個人經驗和水平，造成設計效率低、迭代設計過程周期長。同時，歷史研制過程積累了大量仿真試驗、地面試驗、飛行試驗數據，但由于數據收集、存儲和挖掘分析的制約，難以發揮其技術價值。因此，為航天復雜裝備總體集成設計工作提供總體集成環境或平臺作為知識、模型、規則、算法等載體來驅動發展，是未來飛行器發展的關鍵要素和主要方向之一。
二、當前航天總體研制的難點與需求
傳統的航天總體研制流程及設計模式如圖 2~3 所示，目前已經難以適用現代航天復雜裝備的研制，其主要研發難點與需求如下。

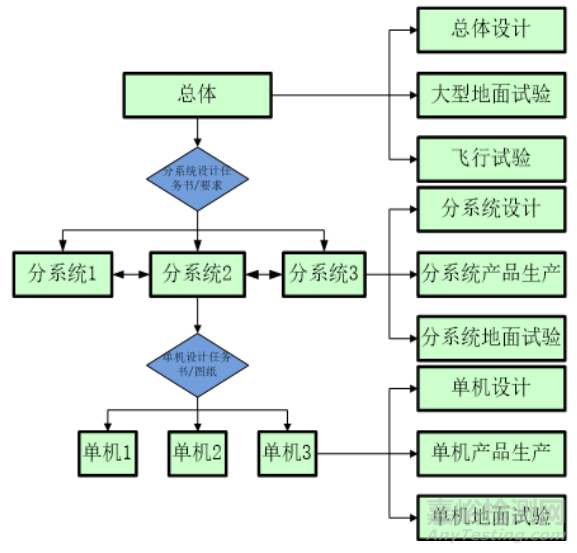

圖 2 傳統的航天總體研制流程
圖 3 傳統的航天總體設計模式
（一）研究領域新，自主創新要求高
現代航天復雜裝備基于飛行任務負載和包絡拓展的研制需求，對飛行器自身性能和環境適應性提出了跨代研制要求，研發過程中遇到的氣動、控制、防隔熱、電磁、博弈對抗等技術難題都是世界前沿問題，可借鑒的理論基礎較少，需要依靠自身研發力量組織基礎理論研究和專業技術攻關對問題進行摸索和解決，攻關難度較大。因此需要通過自主創新，形成現代航天復雜裝備研制理論體系、標準體系、研發流程和研發手段。
（二）多學科、多專業緊耦合的總體設計亟須研發手段創新
現代航天復雜裝備的飛行環境復雜，各系統會產生復雜的交聯耦合關系（如氣動、控制和結構由于結構變形產生的耦合效應），設計空間高度非線性，導致傳統的單一系統驗證已不能真實反映復雜的耦合關系，難以有效地獲得最佳的系統方案 。多專業強耦合的總體設計需要根據各系統、各學科之間相互聯系、相互制約的關系，進行大量的方案對比和多輪從簡至繁的設計循環。
（三）對海量數據、知識管理要求高
由于現代航天復雜裝備研制過程復雜、各學科耦合性強，需要經過大量的仿真試驗、地面試驗和飛行試驗，因此積累了海量的知識數據資源，引發了數據的爆炸性增長。但因數據的巨型規模、類型多樣化、來源多樣化的特點，傳統的數據收集、存儲和挖掘分析技術已經無法滿足現有數據的處理需求，現有大數據資源無法發揮其技術價值，亟須引進高可靠性、高可擴展性、高處理性能的大數據分析框架，滿足現代航天復雜裝備海量多源強耦合異構數據處理分析的需求。同時，傳統基于文檔的數據管理與傳遞模式將產生大量不同類型的文檔，具有信息表達不完備、易產生歧義、難以實現變更追溯、難以實現“需求—設計”“需求— 驗證”過程的追蹤等缺點。現代航天復雜裝備 高效研制流程對產品設計、試驗、生產等過程中產生的各類數據及相關知識的管理提出了更高、更新的要求，導致傳統知識管理體系已無法適應其發展，需要采用創新的手段建立基于模型的系統工程，實現基于參數的多學科數據傳遞與控制。
（四）研發過程復雜，管理模式需要?jiǎng)?chuàng)新
臨近空間飛行器研發采取的是多單位、多專業、多學科緊耦合的研發模式，存在領域多、專業面廣、創新性強、技術難度大等特點，需要充分發揮全國各專業的技術優勢。在產品研制過程中，協作單位多，異地協同開發特點突出，質量與可靠性要求高，研制風險高，研制流程管理難度大。因此，相關人員需要在管理模式上進行創新，改變?cè)械馁|(zhì)量管理、項目管理等與研發過程脫節的現狀，將質量管理、物資供應、項目計劃、人員經費等要素融入產品研發過程中，通過對研發流程的管控，實現對質量、人員、經費、進度等內容的實時掌控與動態管理。
三、航天總體智慧研發賦能過程
裝備數字化是指針對裝備建設的體系復雜性、快速演進性和博弈對抗性，對裝備實體、管理活動和外部空間進行數字化表達，構建以裝備體系、裝備需求、數字樣機、數字裝備為核心的數字模型體系，在數字空間開展戰略籌劃、裝備論證、研制生產、試驗鑒定和運用保障等裝備全壽命周期建設管理活動，建立虛實互動的裝備建設新范式，大幅提升裝備建設發展效益。隨著云計算、大數據等技術的迅猛發展，數字化技術賦予了智慧新的含義。“互聯網+”“中國制造 2025”國家戰略規劃下，數字化的智能應用特指全面透徹的感知、高速的數據互聯、智能融合的應用以及“以人為本”的可持續創新發展。“智能化”已與“數字化”“網絡化”一起成為信息社會發展的新方向。
航天復雜裝備總體集成設計的智慧研發模式是一種由智能研發系統和人類專家共同組成的一體化智慧研發組織模式，在產品過程中能進行知識積累、知識應用、知識生產等的智慧活動。本文對此類生產關系定義，如圖 4 所示。

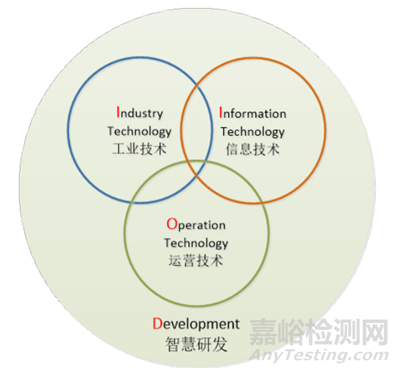

圖 4 航天復雜裝備總體設計的智慧研發模式
航天復雜裝備總體集成設計的智慧研發模式是工業技術、信息技術、運營技術以及創新型組織體系的集成，具有 7 個特征。
（1）需求的定制化：根據用戶個性化需求，提前進行系列化產品規劃，適應客戶未來定制需求。
（2）研發的模型化：采用基于模型的系統工程（MBSE）方法進行產品設計開發。
（3）協同的多維化：研制過程是系統上下游跨組織的、跨專業的協同研發管理模式。
（4） 驗證的虛擬化：利用虛擬現實（VR）和增強現實（AR）從實物或半實物仿真到全系 統的虛擬仿真驗證。
（5）知識的智慧化：自動完成知識收集、整理、應用，利用大數據挖掘技術實現基于海量知識數據的創新，推進智慧組織的成長。知識的智慧化是智慧研究的本質。
（6）運營決策的智慧化：利用大數據分析技術，實現各項業務數據的有效融合以及科研和管理的智能決策。
（7）IT 基礎架構的集約化：利用云計算技術實現快速部署和按需柔性分配 IT 資源，為智慧組織提供高效的信息化基礎環境。
這種研發模式的核心在于建立基于模型的全系統、全流程一體化智慧研發體系。智慧研發體系以數字化的科研流程為牽引，整合現有分散的軟件工具、業務系統、標準規范、知識系統，實現與研制流程深度融合，形成基于模型和流程的跨專業、跨學科、跨平臺的協同研制能力，支撐航天復雜裝備的研發工作。
現有的研發設計體系雖然實現了紙質文檔圖紙的電子化，但整個研發過程依舊是電子文檔與實物模型的迭代，依舊存在更改單過多、迭代不充分等問題，從而導致型號研制成本高、研發設計周期難控制。同時，研發流程與科研計劃狀態和目標不一致，缺乏動態反饋和聯動。如圖 5 所示，為了解決該弊端，在研制過程中引入賽博 - 物理系統（cyber-physical systems，CPS）理論，將整個智慧研發體系轉化成一個賽博 - 物理系統，將現有的電子文檔與實物的迭代過程轉變成賽博 - 物理空間內基于系統工程模型的迭代，通過 CPS 系統實時感知研發流程和計劃管理的每個狀態和進度信息，通過計算資源和物理資源深度融合并實時交互，實現對科研狀態的實時管控。在賽博空間中基于各類模型的設計和驗證得到充分迭代，因此能夠確保實物樣機在物理空間的一次試驗成功。

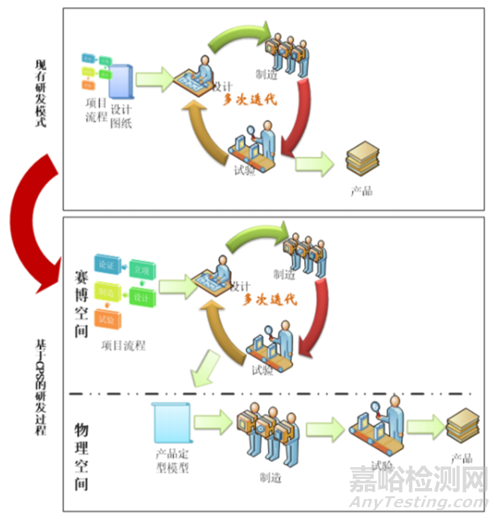

圖 5 基于 CPS 系統的總體集成設計智慧研發
四、航天總體智慧研發實施途徑
為使航天復雜裝備總體集成設計的智慧研發模式落地，需要結合裝備研制生命周期維度進行生產關系與技術脈絡變更。研制模式的核心是服務航天復雜裝備全生命周期，以科研流程為驅動，基于模型的設計、仿真、驗證一體化的研發體系。該體系包括 1 套體系（基于模型的系統工程體系）、2 個轉段（虛擬設計向?qū)?物產品轉段、實物產品向飛行試驗轉段）、3 個階段（虛擬設計與研制階段、地面驗證階段、飛行驗證階段）、4 類模型（需求模型、數字模型、評價模型、環境模型）以及 6 個“V”型子階段（方案論證、方案設計、方案詳細設計、智能制造設計、地面驗證、飛行驗證）。
（一）航天總體設計模型體系
構建基于模型的系統工程（MBSE）體系。該體系首先構建系統的需求模型，用于指導裝 備數字模型、評價模型、環境模型等的構建，并按照事先制定好的邏輯規則建立模型間的關系，通過對客戶需求的分析建立效能評價模型，并依靠模型間的關系實現設計、仿真、效能評估過程中的關聯性分析、數據分析、需求指標評定等工作。
（1）需求模型：通過對客戶需求的分析，在賽博空間構建從總體到分系統再到單機層面的概念模型，完成初步方案的論證和各項指標分解。
（2）數字模型：在對客戶需求進一步分析的基礎上，形成單機、分系統和總體方案和數字仿真模型，完成產品設計及虛擬裝配模型。
（3）環境模型：包括預示飛行環境模型、地面試驗環境模型、實際飛行環境模型等，環境模型用于仿真試驗、地面試驗以及飛行試驗中臨近空間飛行過程中各類環境的模擬和驗證。
（4）評價模型：包括性能評價模型和效能評價模型。性能評價模型在數字模型的基礎上增加性能指標評估，用于單機、分系統和總體對各類指標的驗證與評估；效能評價模型根據客戶需求的各類技術指標，建立體系化的效能評估方法和模型，用于評估總體設計對客戶需求滿足情況。
（二）智能化總體設計流程
通過對傳統的方案論證、方案設計、初樣、試樣階段進行重新劃分，形成了 3 個階段、2 次轉段。同時，在 6“V”科研流程中，研制流程與項目管理進行動態關聯，通過 CPS 實現對任務的動態感知和有效管控。如圖 6 所示，虛擬設計與研制階段是在賽博空間內完成，包括傳統研制流程中的方案設計和初樣階段中的設計仿真工作；地面驗證階段包括傳統研制流程中的初樣階段產品總裝、測試、系統試驗及試樣階段中的大型總體地面試驗；飛行驗證階段包 括傳統研制流程中的試樣階段飛行試驗、定型階段飛行試驗以及指標考核地面試驗。

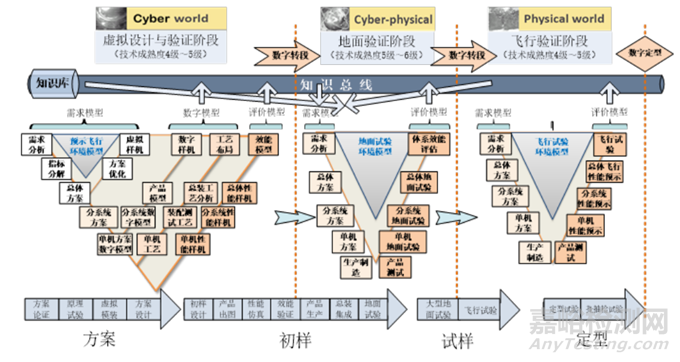

圖 6 數字化賦能的多“V”智慧研制流程
第一階段，虛擬設計與研制階段：包括方案論證、方案設計、方案詳細設計 3 個子階段。該階段將在賽博空間完成裝備數字模型和性能模型，完成產品數字化設計，并通過虛擬裝配對設計準確性進行檢驗，通過虛擬飛行試驗對設計方案、性能模型進行考核，對總體性能進行評估，并通過設計評審，使技術成熟度達到 4～5 級，完成數字模型、性能模型的數字轉段，轉入地面試驗階段。
第二階段，地面驗證階段：完成產品的生產，分別對單機、分析系統、總體開展地面試驗，通過體系效能評估驗證裝備設計方案的正確性和對客戶需求的滿足情況，并通過轉段評審，使技術成熟度達到5～6級，完成數字轉段，轉入飛行驗證階段。
第三階段，飛行驗證階段：主要包括設計性飛行試驗、定型飛行試驗以及飛行試驗仿真驗證等。通過該階段工作，驗證飛行器對設計指標和各類技術指標的滿足情況，并通過對各類仿真、地面試驗飛行試驗數據的挖掘，獲取裝備總體性能和對客戶需求的滿足情況，使技術成熟度達到6～7級，完成裝備的數字定型。
綜上，在航天復雜裝備總體集成設計的智慧研發模式中，通過賽博空間和物理空間多維度的仿真驗證迭代過程，不斷修正模型，最終實現一次設計成功、一次制造成功、一次試驗成功。
（三）航天總體智慧研發支撐平臺
根據航天復雜裝備總體集成設計過程中的模型體系及研制流程需求，需將整個智慧研發體系轉化成賽博 - 物理系統落地，即知識驅動的總體設計智慧研發平臺，如圖 7 所示。該平臺由總體集成設計流程軟件、多學科設計仿真軟件群、大數據機器學習系統、知識驅動的總體優化設計工具、虛擬飛行試驗系統組成。

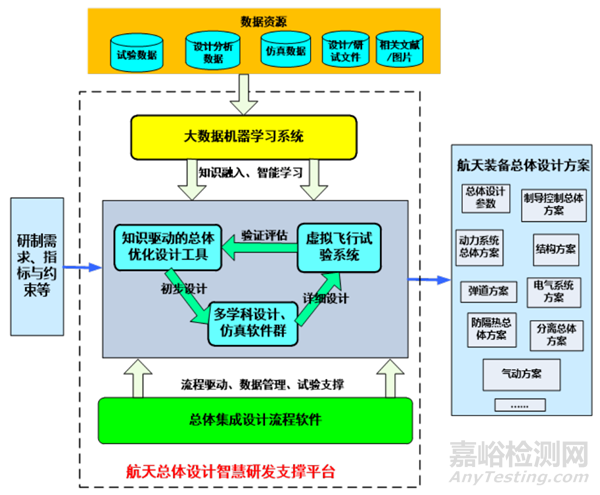

圖 7 航天總體設計的智慧研發支撐平臺架構
知識驅動的總體優化設計工具以軟件打通飛行器總體設計流程，實現裝備總體設計過程的參數化與數據化，以總體設計知識庫、模型庫實現裝備總體方案的智能優化與總體設計的輔助決策支持。大數據機器學習系統對航天裝備設計、計算、地面試驗與飛行試驗的海量歷史數據基于大數據技術、機器學習方法進行處理、集成與智能學習和知識挖掘，為總體優化設計提供知識驅動與案例學習，為虛擬試驗與評估提供智能模型與智能推理，為多學科設計仿真軟件系統提供知識融入與驗證確認。多學科設計仿真軟件群為航天裝備總體設計提供相關的各專業設計仿真軟件，用于裝備總體方案詳細設計與高效并行計算分析。虛擬飛行試驗系統形成模型與數據混合驅動的智能仿真方法，實現高精度、高效率、大子樣的多學科耦合虛擬試驗，融合有限狀態的地面、飛行試驗，實現大型地面試驗與飛行試驗的數字孿生，實現虛實融合的全剖面飛行性能鑒定與評估?？傮w集成設計流程軟件實現對裝備設計任務與設計流程的管理與規劃，對裝備設計過程進行跟蹤與控制，實現設計流程接口的標準化與統一化設計過程數據的統一化管理，實現虛擬飛行試驗系統研制過程與試驗運行的自動化、敏捷化、可視化。
智慧研發支撐平臺通過知識驅動的總體優化設計工具、虛擬飛行試驗系統和多學科設計仿真軟件群研制設計環境，實現總體方案初步設計、詳細設計和驗證評估的軟件自主可控和軟件驅動發展。平臺以大數據機器學習系統基于設計、試驗的不同類型海量歷史數據和知識進行智能學習與重用，將知識融入總體優化設計系統、虛擬試驗系統和多學科設計仿真軟件系統，實現智能化的航天裝備總體設計、驗證。以總體集成設計流程軟件實現總體設計、驗證全過程的流程驅動、數據管理、試驗支撐，形成協同化、系統化的多專業強耦合設計構建總體集成設計的智慧研發支撐。
如圖 8 所示，面向總體方案驗證和總體性能鑒定，虛擬飛行試驗系統實現多學科、全系統耦合高效并行仿真，并基于大數據機器學習系統和智能仿真建模軟件建立補償精度損失的智能模型和自學習算法，從而滿足仿真驗證精 度和效率需求，通過多狀態、大子樣虛擬試驗補充大型地面試驗和飛行試驗，實現虛實融合的飛行性能驗證與評估、鑒定。面向多專業強耦合的總體方案設計、驗證全流程，以總體集成設計流程系統支撐敏捷化、可視化的研制過程和運行過程，實現流程和數據的自動化管理、任務和軟件的協同運行。同時，以大數據機器學習系統將積累的經驗、數據轉化為智能模型與案例，提供航天裝備總體設計、驗證，從而使總體設計能力得到提升。
圖 8 智慧研發支撐平臺應用效果示意
五、小結
探索航天復雜裝備總體集成設計研制模式，是一種在“對”的領域、“對”的時間，自動運用“對”的知識，自動匹配應用“對”的方法，完成“對”的航天裝備的新型研發手段。堅持體系化、集約化、專業化、數字化建設思路，推動建設模式向體系效能轉變，是提升航天復雜裝備研制能力的重要目標，對于提升企業綜合競爭力具有深遠意義的影響。
