為了防止手持件在手術過程中過熱，高機械等級的低損耗壓電材料登上了手術臺。

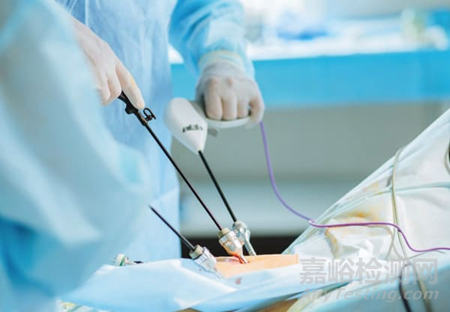

超聲波手持件包括超聲波手術刀、超聲乳化手術刀和波刮器，它們利用聲波協助切割軟/硬組織。（圖片來源：Physik Instrumente）



超聲波手術刀在醫療方面的應用頻率越來越高，比如會用在微創外科手術和牙科手術中。超聲波手術刀、超聲乳化手術刀和波刮器等儀器均利用聲波協助切割軟/硬組織。本文的第一部分著眼于綜述超聲醫療手持件的一般結構、設計變體和系統設計。之后的第二部分將對驅動器的設計、特殊應用、驅動電子設備和故障機制進行探尋。



1、定向發熱



骨頭或牙齒之類的硬組織可以用鉆頭或牙鉆來處理，比如在口腔手術時。這種情況下，超聲波可輔助沖擊或空化，協助機械工作。選定合適的工作頻率后，可以更快、更針對性地處理組織，比如可以在保護好周邊血管后進行。作用于肌肉等軟組織時，靶向超聲波能使得手術刀的刀片以非常高的頻率，按特定的方式振蕩。



手術器械摩擦組織時會生成熱量，靶向發熱則有助于快速切割組織并凝血（見圖1），從而防止大出血并促進止血。對手術器械的接觸點施加高密度能量后，由于所需的機械力和壓力較低，手術或活檢時的切割也會更加容易。手術切口更小，對周圍組織的創傷也更少，從而可減少術后疼痛，并縮短傷口的愈合時間，改善患者的愈后恢復。



此外，超聲波器械可借助空化作用和聲波的力量，將牙垢或腎結石等堅硬的結塊輕輕敲碎。軟組織結構也可以通過靶向和微創的方式進行液化和抽吸，比如在白內障手術（超聲乳化術）或傷口清創術中。

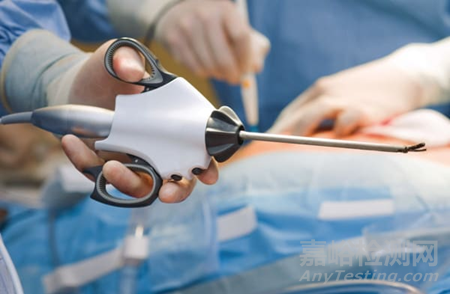

用于軟組織解剖和凝結的超聲波手持件（圖片來源：Physik Instrumente）



這種基于壓電陶瓷的超聲波手持件通常稱作波刮器?，F(xiàn)代波刮器通常包含一個工具和若干附加功能組件，如燈、冷卻用水、供氣和抽吸組件，這些功能可以集成到手持件中，并根據需要選擇打開和關閉。超聲波刮器的典型應用包括：



· 超聲波手術刀和組織封閉工具，例如用于血管手術中的凝血；



· 腹腔鏡超聲解剖；



· 骨鉆和骨鋸，用于骨科和頜面外科；



· 去除牙垢；



· 體內碎石；



· 眼科超聲乳化術；



· 超聲輔助傷口清創術；



對于大規模的硬組織醫療手術，可以用旋轉工具（如螺旋鉆）作為替代方案。為了更快地移除組織，并減少對周圍組織的創傷，可以添加超聲系統來提供協助。



2、一般結構

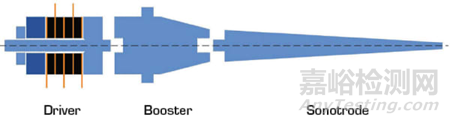

圖1：波刮器的結構包含三個組件：壓電驅動器、增幅器和超聲波發生器。



波刮器是手持式、模塊化的超聲波傳感器，通常包含驅動器、增幅器和超聲波發生器（見圖1）。驅動器也被稱為轉換器，負責產生超聲波，通常由兩個或四個擰在一起的壓電陶瓷環組成。為了防止機頭在操作期間過熱，產品選用高機械等級的低損耗壓電材料，如PIC144、PIC184或PIC181，組成特別適合高功率超聲波應用的“硬”壓電陶瓷組。



增幅器既可用作機械放大器，也可用作懸掛裝置。增幅由懸架兩側增幅器的體積比決定。懸架安裝位置由增幅器振動的中性水平所決定。



圖2：波刮器中的節點位置和超聲波振幅。



手持件的超聲波發生器（揚聲器）將超聲波傳輸?shù)焦ぞ叩募舛?，因此工具接觸面的振幅肯定是最大的。超聲波發生器還用作振幅的機械放大器（見圖2）。增幅是根據超聲波發生器兩端的橫截面積比來計算的。臨床中需要的工作頻率范圍是20-100kHz，整個波刮器的幾何形狀也會相應地設計成半波長的倍數。

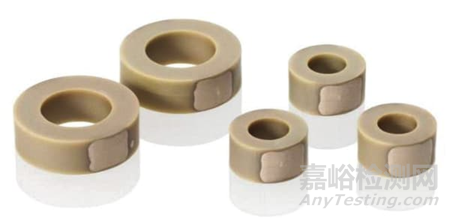

用于超聲波手持件的硬質PZT多層環形芯片。（圖片來源：PI）



這種設計能讓工具達到最大振幅。不同的組織需要的頻率不同：例如，骨骼組織最佳的手術振幅是20-25kHz，而軟組織的最佳手術振幅是60kHz左右。



金屬部件方面，我們采用極高等級的合金，將機械損耗降到最低，通常會采用鈦、鋁合金或鋼合金。實際選擇的材料取決于應用的要求，比如波刮器所需的重量和預算成本。此外，各種涂層（如TiN）也將用于防止腐蝕或過敏反應。



3、設計變體



對于無需改變波刮器增幅或改變工作頻率的應用案例，可以將驅動器和增幅器單獨組合成一個組件。商用的波刮器支持按需更換工具——一臺波刮器可以用于多個應用場合。應當注意的是，這些工具必須與各自標度的工作頻率精確匹配，以呈現最佳手術效果。

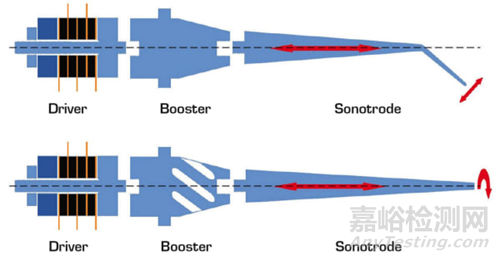

圖3：帶有角度的超聲波發生器以及螺旋超聲波發生器波刮



在特殊應用中，可能還需要非軸向的振動。為了鉆入致密的骨骼組織，扭轉振動會更有效；在鋸切軟骨組織時，則需要橫向振動（見圖3）。因此，只需對設計稍作調整，就可以優化波刮器的功能，最大限度避免其他組織受損。



4、系統設計



有限元法（FEM）模型可用于預先對高功率超聲波傳感器進行整體的設計模擬。在設計新的波刮器時，必須考慮幾個關鍵的屬性：



· 最佳工作頻率；



· 振幅；



· 工作溫度/冷卻；



· 振動模式。



工作頻率主要由組織的機械特性以及手術類型決定（見表1）。

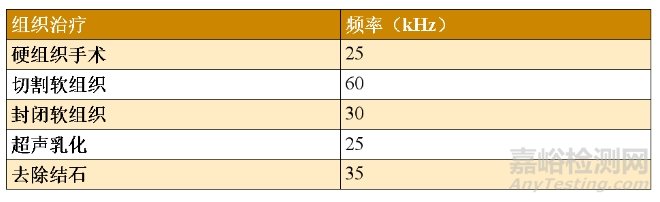

表1：用于組織手術的典型超聲頻率。



最大的輸入可用功率、工具材料的強度和治療組織的極限、機頭的最大振幅。機頭的主動冷卻程度也很重要，通常情況下，不間斷手術要求必須具備此性能。

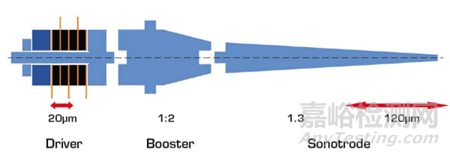

圖4：波刮器的超聲增幅器



在模塊化的波刮器中，工具的振幅首先根據驅動器的諧振振幅，以及增幅器和超聲波發生器的倍增因子進行估算（見圖4）。然而，這種做法過于簡單，在醫療應用中，我們應當始終通過FEM模擬的方式進行驗證。根據應用情況對刀尖的振動模式進行針對性調整，可以改善治療過程。例如：通過使用扭轉振動，可以更快地進行骨骼活檢，并減少對周圍組織的損傷。

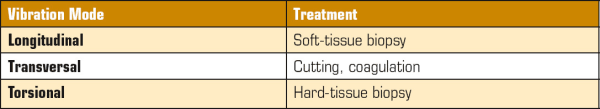

表2：針對不同組織治療時的超聲振動模式。



振動模式的調整（見表2）：在最簡單的情況下，通過修改刀頭（如彎曲角度）就可以實現對振動模式的調整；最復雜的情況下，可通過調整傳感器、增幅器和超聲波發生器的設計來實現。核心設計因素包括最大應變區域、溫度控制以及精確定位波刮器的振動節點。



從微創外科手術到牙科手術，超聲波手持件廣泛用于各種應用。



之后在第二部分，我們將探究驅動器的設計、特殊應用、驅動電子設備和故障機制。本文對超聲醫療手持件的一般結構和系統設計進行了闡述。在第二部分，我們將探究驅動器設計、特殊應用、驅動電子設備和故障機制。
