TVS管主要的電氣參數包含：反向擊穿電壓VBR、IPP峰值脈沖電流、箝位電壓VC、反向電壓VRWM、反向漏電流IR、結電容、峰值脈沖功率PPPM、極性、動態電阻（RDYN）等。

反向工作電壓VRWM（Peak Reverse Working Voltage）

又稱截止電壓、TVS的最高工作電壓，可連續施加而不引起TVS劣化或損壞的最高工作峰值電壓或直流峰值電壓。對于交流電壓，用最高工作電壓有效值表示。在VRWM以下，TVS是不動作的，即TVS管是截止的，處于高阻狀態。

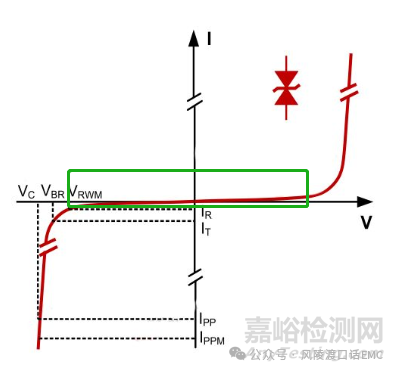

圖1: 伏安曲線中截止電壓VRWM區域

反向漏電流IR ( Reverse Leakage Current)

IR漏電流也稱待機電流，在規定溫度和最高工作電壓條件下，流過TVS的最大電流。TVS的漏電流一般是在截止電壓下測量，對于某一型號TVS，IR應在規定值范圍內。漏電流主要帶來了功率的損耗，或者是在模擬信號中，會影響AD信號的采樣值。

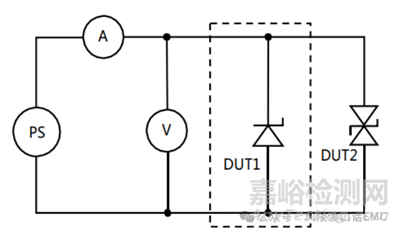

VRWM和IR測試回路如下圖所示，對TVS兩端施加電壓值為VRWM,從電流表中讀出的電流值即為TVS的漏電流IR，其中虛線框表示單極性TVS管測試回路。

圖2: TVS管漏電流IR測試電路

【重要知識點】：

對于TVS管來說，漏電流IR越小越好，對于同功率和同電壓的TVS管，在VRWM≤10V時，雙向TVS漏電流是單向TVS漏電流的2倍。

反向擊穿電壓VBR（Breakdown Voltage）

擊穿電壓VBR是指在V-I特性曲線上，在規定的脈沖直流電流I或接近發生雪崩的電流條件下測TVS管兩端的電壓。對于低壓TVS，由于漏電流較大，所以測試電流選取的較大。

VBR測試電路如下圖所示，使用脈沖恒流源對TVS施加測試電流（一般選取10mA）,讀出TVS兩端的電壓則為擊穿電壓VBR。電流施加時間應不超過400ms，以免造成TVS管受熱損壞。VBR Min和VBR Max用是TVS擊穿電壓的一個偏差，一般TVS為±5%的偏差，測量時，VBR 落在VBR Min和VBR Max之間視為合格品。

圖3: TVS管擊穿電壓VBR測試電路

v峰值脈沖電流（IPP）

峰值脈沖電流，給定脈沖電流波形的峰值。TVS一般選用10/100μs電流波形。

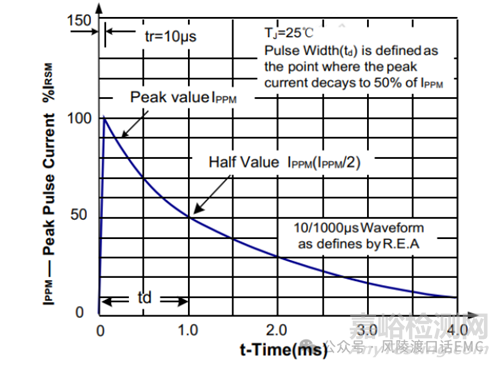

圖4: 10/100μs電流波形

箝位電壓VC（Clamping Voltage）

箝位電壓VC，施加規定波形的峰值脈沖電流IPP時TVS兩端測得的峰值電壓。

【重要知識點】

箝位電壓VC與峰值脈沖電流IPP是衡量TVS在電路保護中抵抗浪涌脈沖電流及限制電壓能力的參數，這個參數是互相聯系的。對于TVS在防雷保護電路中的鉗位特性，可以參考VC這個參數，對于相同型號TVS，在相同IPP下的VC越小，說明TVS的鉗位特性越好，TVS的耐脈沖電流沖擊能力可以參考IPP，同型號的TVS，IPP越大，耐脈沖電流沖擊能力越強。

峰值脈沖功率PPPM

TVS產品的額定瞬態功率應大于電路中可能出現的最大瞬態浪涌功率，理論上TVS功率越大越好，能夠承受更多的沖擊能量和次數，但是功率越高，TVS的封裝越大，價錢也越高。

   TVS的功率滿足電路要求即可，具體計算可參照如下公式：

圖5: 峰值脈沖功率計算公式

其中，VC為TVS的鉗位電壓，IPP為TVS在10/1000us波形的峰值電流。對于不同等級的TVS，相同電壓規格的TVS其VC值是一樣的，只是IPP不同，故與PPPM與IPP大小成正比，IPP越大，PPPM。

結電容

結電容也稱寄生電容，TVS管的結電容與擊穿電壓成反比，擊穿電壓越高，結電容越小。結電容的大小會影響TVS器件的響應時間。在通訊線路上需要考慮TVS管的結電容，過大的結電容會影響通訊線路的信號質量，相比于單向TVS，雙向TVS管因自身等效為兩個TVS管串聯的工藝擁有更低的結電容。
