摘 要：以汽車控制臂焊接構件作為研究對象，利用SYSWELD 軟件對控制臂構件的焊接熱輸入和焊接順序進行優化。結果表明：當焊接熱輸入偏小時（2 015～2 266 J/cm），控制臂上下片之間的角焊縫焊根位置會出現未焊透缺陷；當焊接熱輸入適中時（2 527～2 701 J/cm），角焊縫能獲得較好的焊縫熔寬和熔深。此外，對比分析不同焊接順序下控制臂的殘余應力和變形，發現采用先中間后兩邊（①④③⑤⑥②⑦⑧）的焊接順序有利于降低控制臂整體的殘余應力峰值；采用其它的焊接順序時，控制臂整體的殘余應力峰值較高，焊接變形也較大。試驗與仿真結果對比表明，仿真結果的準確性較高，利用有限元仿真能優化汽車控制臂的焊接工藝，提高控制臂產品的焊接質量。
關鍵詞：汽車控制臂；焊接變形；SYSWELD；有限元仿真
引言
控制臂作為汽車懸架系統的導向和傳力元件，它將作用在車輪上的各種受力傳遞給車身，同時保證車輪能按照規定的軌跡運動[1−3]。此外，控制臂對車輛的平順性、操控穩定性有著重要影響，直接關系到駕乘人員的安全[4]。因此，必須采用合理的控制臂焊接工藝，以滿足其焊接接頭在服役過程中對剛度、強度的要求。
通常，控制臂由上片、下片和套管組焊而成。然而接頭位置由于電弧溫度分布不均勻，在焊縫和母材處形成了較大的溫度梯度，在隨后的冷卻過程中由于應力的作用而導致接頭產生收縮變形[5−9]。焊接應力和變形是影響控制臂結構使用可靠性的關鍵因素，然而現有的文獻中鮮有關于汽車控制臂焊接工藝優化的報道，相關制造企業在生產過程中均采用試焊的方法摸索焊接工藝，極大地浪費了人力和財力。隨著計算機仿真技術的發展，通過有限元計算仿真對控制臂焊接工藝優化以減小焊接接頭應力和焊接變形的研究成為可能 [10−14]。
筆者基于熱彈塑性有限元理論，利用Hypermesh 軟件建立汽車控制臂的幾何模型，通過SYSWELD 軟件模擬汽車控制臂在不同焊接工藝參數下的焊接接頭應力與變形分布規律，進而對控制臂的焊接工藝進行優化，為汽車控制臂焊接接頭應力與變形的控制提供數據支撐。
1、 焊接有限元模型建立
1.1 模型建立

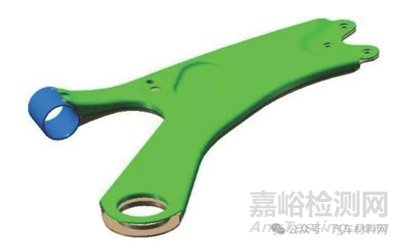

試驗采用企業現行的MAG 焊工藝參數，焊接電壓19 V，焊接電流165 A，焊接速度0.01 m/s，保護氣體Ar+20%CO2，保護氣流速20 L/min。所用控制臂模型由SolidWorks 軟件繪制，在焊接有限元分析中，為了降低網格劃分難度和提高計算效率，對模型進行了簡化，如圖1 所示，刪除了對仿真結果無影響的倒角。同時，利用專業網格劃分軟件 Hypermesh 對模型進行幾何清理，重建模型中存在的尖角、重面以及不影響計算的結構，然后進行網格劃分，最終得到網格單元總數量577 384，節點數683 581。
圖1 控制臂構件的CAE 模型
Fig.1 The CAE model of control arm
1.2 材料屬性

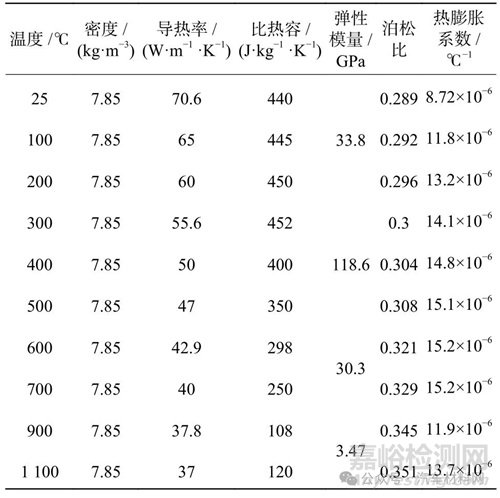

焊接仿真所使用的材料參數具有隨溫度變化的材料屬性。試驗所用控制臂材料為FB60 鋼，其在高溫條件下的熱物理性能鮮有研究。因此，筆者采用試驗的方法對FB60 鋼在不同溫度下的物理性能和力學性能進行了測量。FB60 鋼各元素的質量分?jǐn)?shù)如表1 所示，隨溫度變化的熱物理參數與力學特性參數如表2 所示。
表1 FB60 鋼化學成分
Table 1 Mass fraction of elements in FB60 steel %
表2 FB60 鋼的性能參數
Table 2 Performance parameters of FB60 steel
1.3 熱源模型
控制臂利用MAG 焊進行焊接，采用雙橢球熱源模型能較好地反映熔池行為與溫度場分布，其前、后橢球熱流密度方程分別如式（1）和式（2）所示。
式中，q1(x,y,z)和 q2(x,y,z)分別為前、后半橢球的熱流密度，J/(m2·s)；Q 為熱輸入，J/cm；f1、f2 為前后兩部分橢球體的能量分配系數，且f1+f2=2；a1、a2 為橢球長度，m；b 為橢球深度，m；c 為橢球?qū)挾?，m。
1.4 熱源校核

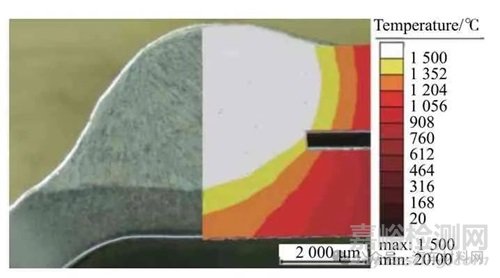

利用SYSWELD 軟件進行控制臂焊縫溫度場計算，結果如圖2 所示，1 500 ℃等溫線與焊縫熔池邊界，即焊接接頭宏觀金相圖中的焊縫區與熱影響區交界線非常接近。表明所建幾何模型尺寸與熱源模型參數合理，模擬的焊接接頭溫度場能夠準確地反映焊接過程中溫度場的分布規律。
圖2 控制臂構件的溫度場模型
Fig.2 Temperature field model of control arm
2、 控制臂焊接優化結果與分析
2.1 優化方案

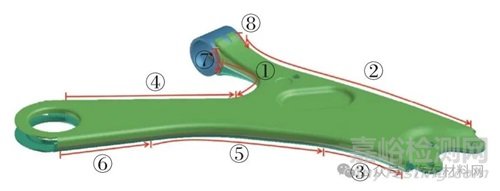

從控制臂焊接熱輸入和焊接順序兩個角度進行工藝優化，控制臂焊縫編號如圖3 所示，在現行焊接工藝方案的基礎上，選擇焊縫2 進行試焊，焊接時熱輸入按表3 所示的正交試驗參數進行設置。進而基于優化的焊接熱輸入，通過調整焊接順序來減小控制臂的焊接應力和變形，制定的焊接順序方案如表4 所示。

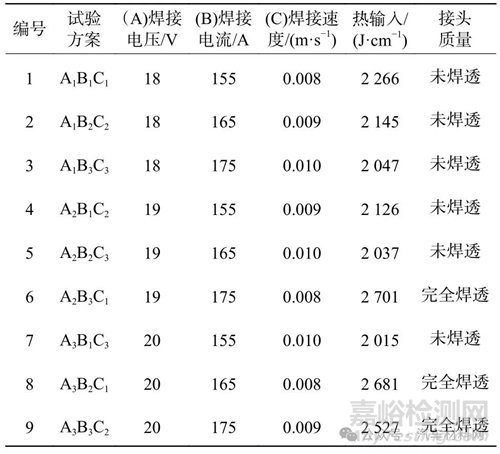

表3 正交試驗參數
Table 3 Orthogonal experimental parameters

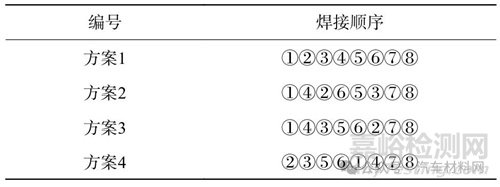

表4 施焊順序方案
Table 4 Welding sequence scheme
圖3 控制臂構件的焊縫示意
Fig.3 Schematic diagram of welds of control arm
2.2 熱輸入優化結果分析

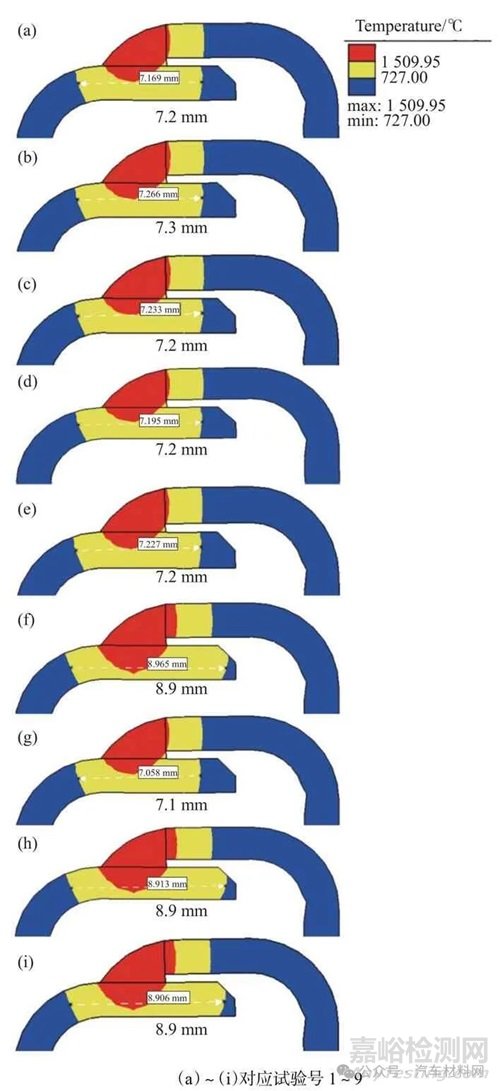

圖4 為正交試驗焊接接頭熔池和熱影響區分布示意，可以看出試驗1、2、3、4、5 和7 焊接接頭均未焊透，這主要是由于這些試驗的熱輸入在2015～2 266 J/cm，熱輸入偏小，在控制臂上下片之間的角焊縫焊根位置存在未焊透的間隙，這些小間隙的存在將影響控制臂服役的疲勞壽命；試驗6、8 和9 焊接接頭實現了完全焊透，這主要是由于這些試驗的熱輸入在2 527～2 701 J/cm，熱輸入量相對適中，同時從圖4 中可以看出這三組焊縫的熔深和熔寬相差不大，能保證控制臂服役的疲勞壽命。
圖4 正交試驗焊接接頭溫度場分布
Fig.4 Temperature field distribution at welding joint for orthogonal experiment

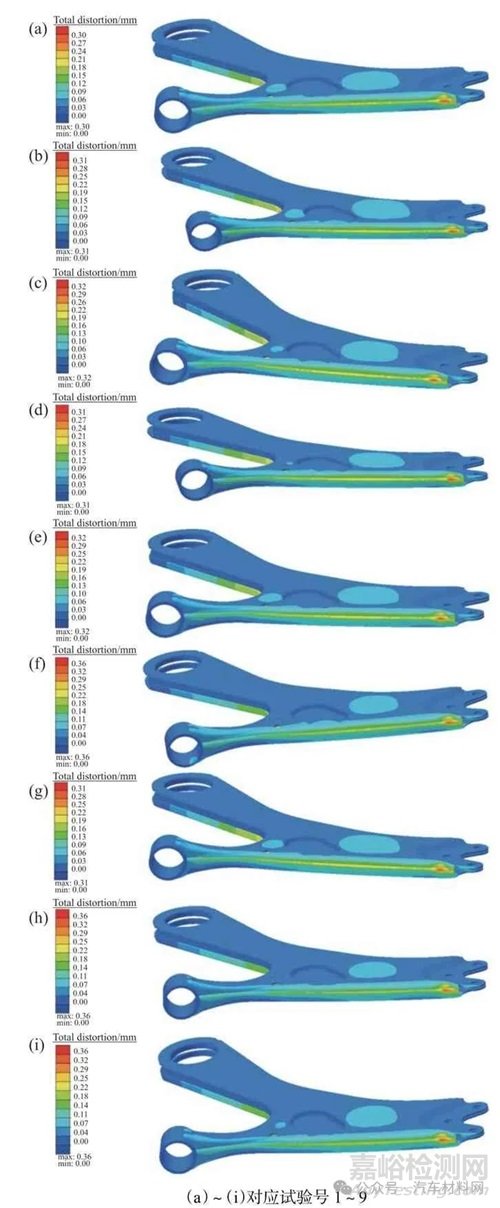

圖5 為正交試驗焊接接頭的變形分布，可以看出焊接接頭殘余變形在0.30～0.36 mm，未焊透的焊接接頭殘余變形較小，在0.30～0.32 mm，焊透的焊接接頭殘余變形相對較大，均為0.36 mm。同時，九組焊接接頭殘余變形最大位置均處于焊縫的收弧處，這是由于收弧處受已冷卻焊縫金屬的拘束，該處殘余應力較大，故變形也較大。
圖5 正交試驗焊接接頭變形場分布
Fig.5 Deformation field distribution at welding joint for orthogonal experiment
2.3 焊接順序優化結果分析

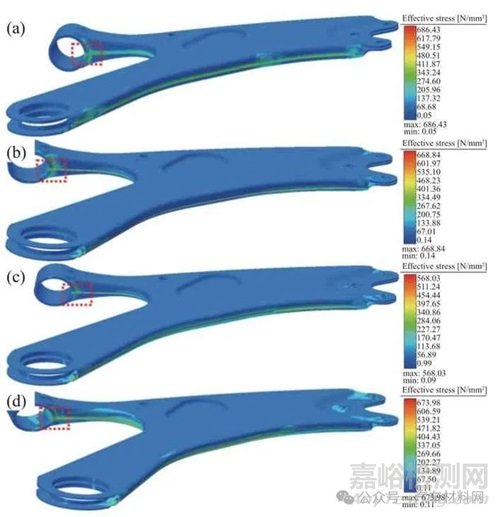

圖6 為不同焊接順序下控制臂構件的殘余應力分布，可以看出盡管焊接順序不同，但控制臂中最大殘余應力的位置相一致，均在焊縫①與焊縫⑦相交匯處的夾持位置。比較4 種焊接順序下控制臂構件的最大殘余應力，發現方案4 的焊后殘余應力峰值最大，達到了673 MPa，同時焊縫及其附近母材的殘余應力值也較大，其原因在于方案4 中焊縫①焊接時焊縫②、③、⑤、⑥已完成焊接，它們對焊縫①的焊接有約束作用，高溫焊縫區域在冷卻過程中不僅受到周圍構件的影響，而且隨后在焊縫⑦焊接時焊縫①的起弧位置發生了重熔，同時該位置又受到工裝的約束作用，使得焊接殘余應力未能得到及時釋放。相比之下，方案3 的焊后殘余應力峰值最小，為568 MPa，同時焊縫及其附近母材的殘余應力值也相對較小。其原因在于方案3 中焊縫①最先完成焊接，焊縫⑦焊接時焊縫①已經冷卻，盡管焊縫①的起弧位置會再次重熔，但對該位置處的殘余應力峰值影響不太大，而且與之臨近的焊縫②在未完全冷卻時就已經開始了焊縫⑦的焊接，其對該位置冷卻時的約束作用不大。方案1 和方案2 的焊后殘余應力峰值接近，方案1 的峰值略大，為686 MPa，方案2 的峰值為668 MPa，這兩種焊接方案中焊縫②的焊接時間靠前，在焊縫⑦焊接時，焊縫②已經冷卻，對焊縫①與焊縫⑦相交匯處的約束作用較大，因此，這兩種方案的殘余應力峰值都較大，且相接近。
圖6 不同焊接順序下控制臂構件的殘余應力分布
Fig.6 Residual stress distribution in control arm with different welding sequence
（a）～（d）分別為方案1～4

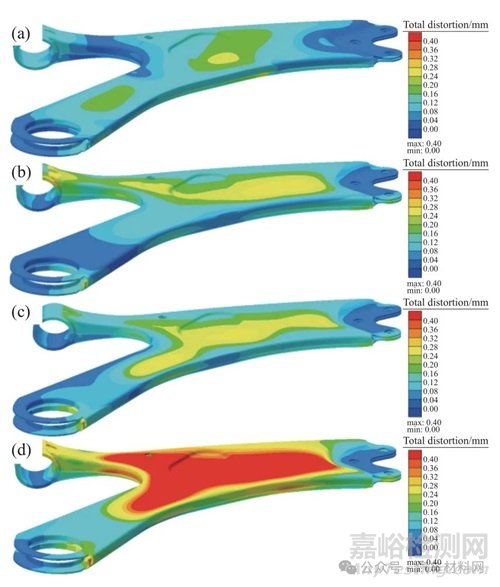

圖7 為不同焊接順序下控制臂構件的變形分布，可以看出方案4 的變形最大，最大變形量為0.64 mm，且都分布在控制臂上片的中間位置；方案3 的變形量次之，最大變形量為0.41 mm，控制臂上片的中間位置仍為變形量較大處；方案2 的最大變形量為0.34 mm，控制臂上片的中間位置和控制臂上片與套筒連接處的變形量較大；方案1 的最大變形量為0.31 mm，控制臂上片中間位置的變形量較大。
圖7 不同焊接順序下控制臂構件的變形分布
Fig.7 Deformation distribution in control arm with different welding sequence
（a）～（d）分別為方案1～4
2.4 最優參數驗證

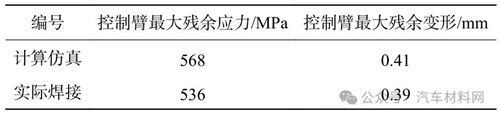

根據2.2 節中熱輸入優化和2.3 節中焊接順序優化，得到控制臂焊接的最優熱輸入范圍為2 527～2 701 J/cm，最優焊接順序為①④③⑤⑥②⑦⑧。采用優化后的焊接熱輸入和焊接順序進行控制臂的焊接，得到控制臂的最大殘余應力和變形如表5 所示，可以看出最大殘余應力和變形與計算結果接近，最大殘余應力的誤差為5.9%，最大殘余變形的誤差為5.1%，可見采用有限元計算仿真能實現控制臂焊接工藝的優化，提高汽車控制臂的產品質量。
表5 試驗和模擬結果對比
Table 5 Comparison of experimental and simulation results
3、 結論
通過對汽車控制臂結構進行焊接熱輸入和焊接順序優化計算，得到如下結論：
1）控制臂在進行焊接時，焊接熱輸入不能過小，否則容易造成未焊透，將影響控制臂構件服役的疲勞壽命。
2）正交試驗結果表明，熱輸入2 527～2 701 J/cm時，能獲得較好的焊縫熔深和熔寬；熱輸入小于2 527 J/cm 時，控制臂焊縫會有未焊透等缺陷。
3）采用先中間后兩邊的焊接順序（①④③⑤⑥②⑦⑧）時，控制臂的殘余應力相對較小。
4）利用有限元仿真的方法可以優化汽車控制臂構件的焊接熱輸入與焊接順序，為控制臂焊接工藝的制定提供了理論指導。
5）當前的有限元幾何模型對實際控制臂構件做了簡化處理，影響了有限元仿真結果的精度。在今后的工作中，將完善有限元模擬各步驟的參數，進一步提高有限元仿真結果的準確性。
參考文獻
[1]Jiang Rongchao.Research on lightweight multi-objective optimization method and performance matching for car suspension components[D].Jilin: Jilin University,2016.（蔣榮超.轎車懸架零部件性能匹配與輕量化多目標優化方法研究[D].吉林: 吉林大學,2016.）
[2]Jin Yi,Liu Jin,Zhen Tong,et al.Research on fatigue behavior of 800 MPa grade high strength steel used for chassis control arm[J].Shanghai Metals,2021，43（6）：47−51.（金一,柳進,甄彤,等.底盤控制臂用800 MPa級高強度鋼的疲勞特性研究[J].上海金屬,2021，43（6）：47−51.）
[3]Li Y,Yang H,Xing Z.Numerical simulation and process optimization of squeeze casting process of an automobile control arm[J].The International Journal of Advanced Manufacturing Technology,2017，88（1）：941−947.
[4]Lu Chunyan,Xu Zhaolei,Liu Hejun,et al.Multi-objective topology optimization design of automobile suspension control arm[J].Mechanical &Electrical Engineering Technology,2021，50（10）：93−95,131.（魯春艷,徐趙磊,劉何俊,等.汽車懸架控制臂多目標拓撲優化設計[J].機電工程技術,2021，50（10）：93−95,131.）
[5]Zhang Yi,Han Yang,Zhang Zhou.Numerical simulation of stress and deformation of Q690D high-strength steel thick plate multi-layer and multi-pass welding[J].Hot Working Technology,2022，51（8）：117−121.（張義,韓陽,張舟.Q690D高強鋼厚板多層多道焊應力與變形的數值模擬[J].熱加工工藝,2022，51（8）：117−121.）
[6]Zheng B,Yang S,Jin X,et al.Test on residual stress distribution of welded S600E high-strength stainless steel sections[J].Journal of Constructional Steel Research,2020，168：105994.
[7]Colombo T C A,Rego R,Faria A R D,et al.Processing-induced residual stresses in TWIP steel weld spots[J].Materials and Manufacturing Processes,2020,32(5)：572−578.
[8]Kromm A,Lausch T,Schröpfer D,et al.Influence of welding stresses on relief cracking during heat treatment of a creepresistant 13CrMoV steel: part I-effect of heat control on welding stresses and stress relief cracking[J].Welding in the World,2020，64（5）：807−817.
[9]Dong Xianchun,Zhang Xi,Chen Yanqing.Microstructure and toughness in the coarse grain region of low carbon bainite high strength steel plate for Q690CFD[J].Iron Steel Vanadium Titanium,2011，32（1）：62−66.（董現春,張熹,陳延清.低碳貝氏體高強鋼Q690CFD焊接粗晶區組織韌性[J].鋼鐵釩鈦,2011，32（1）：62−66.）
[10]Yi J,Zhang J,Cao S,et al.Effect of welding sequence on residual stress and deformation of 6061-T6 aluminium alloy automobile component[J].Transactions of Nonferrous Metals Society of China,2019，29（2）：9−15.
[11]Pavan A R,Arivazhagan B,Vasudevan M,et al.Numerical simulation and validation of residual stresses and distortion in type 316L (N) stainless steel weld joints fabricated by advanced welding techniques[J].CIRP Journal of Manufacturing Science and Technology,2022，39：294−307.
[12]Ghafouri M,Ahn J,Mourujärvi J,et al.Finite element simulation of welding distortions in ultra-high strength steel S960 MC including comprehensive thermal and solid-state phase transformation models[J].Engineering Structures,2020，219：110804.[13]Rong Y,Xu J,Huang Y,et al.Review on finite element analysis of welding deformation and residual stress[J].Science and Technology of Welding and Joining,2018，23（3）：198−208.
[14]Wang X,Gong J,Zhao Y,et al.Numerical simulation to study the effect of arc travelling speed and welding sequences on residual stresses in welded sections of new ferritic p92 pipes[J].High Temperature Materials and Processes,2016，35（2）：121−128.
