目的：對凍干制品外觀檢查的方法進行分析，尋找出適宜凍干制劑高效、經濟的外觀檢查方法。



方法：對人工燈視檢查和全自動燈檢進行分析比較，結合日常制品燈視檢查中的問題進行探討研究。



結果：通過Knapp-Kushner測試結果證明全自動燈檢可以代替人工燈檢，但結合實際燈視檢查情況，對于凍干制劑來說單一使用燈檢機會導致誤剔率較高。



結論：對于凍干制劑的外觀檢查，需要將全自動燈檢與人工燈視檢查有機結合，這種混合的檢查方式可以充分利用全自動燈檢機幫助企業降本增效。



隨著藥品需求的日益增長及生產設備的快速更新，為了保證藥品生產質量并且達到國內外法規要求，燈視檢查成為藥品生產中不可或缺的檢查項目之一，凍干制劑作為常見的生物制品劑型，因其特殊的性狀，更適用燈視檢查，現針對凍干制劑燈視檢查相關問題進行淺析。



1、燈視檢查方法介紹



《中國藥典》（三部）生物制品通則規定：制品在包裝前應按照各論中的要求進行外觀檢查。制品外觀檢查的方法有人工燈視檢查和全自動燈檢。



1.1人工燈視檢查



在澄明度檢測儀下，將照度值調整至規定范圍內，在適宜制品檢查的背景板前，取規定量供試品，除去容器標簽，擦凈容器外壁，必要時將藥液轉移至潔凈透明的適宜容器內，將供試品置遮光板邊緣處，在明視距離（指供試品至人眼的清晰觀測距離，通常為 ２５ｃｍ），手持容器頸部，輕輕旋轉和翻轉容器（但應避免產生氣泡），使藥液中可能存在的可見異物懸浮，分別在黑色和白色背景下目視檢查，重復觀察，總檢查時限為 ２０秒。供試品裝量每支（瓶）≤１０ｍＬ，每次檢查可手持２支（瓶）。≥５０ｍＬ大容量注射液按直、橫、倒三步法旋轉檢視。供試品溶液中有大量氣泡產生影響觀察時，需靜置足夠時間至氣泡消失后檢查［1］。



1.2全自動燈檢



使用一種高效的、精準的自動檢測設備對制品的外觀進行檢查；以全自動燈檢代替人工燈檢［2］。全自動燈檢機可實現對藥品外觀的全自動燈視檢查。



全自動燈檢機介紹：市面上現有的全自動燈檢機主要分為兩類，一類為通過拍攝成像來實現制品的外觀檢查，其原理為通過光源對制品的各個部位照射，使用工業相機對每個部位拍照檢查，將所有照片與預先設定的檢查框參數進行分析對比，以此判斷每一瓶制品是否合格；另一類為通過ＳＤ檢測方法來實現制品的外觀檢查，其原理為通過集光透鏡把制品影子投射至傳感器上，通過影子引起的電壓變化判斷制品外觀是否符合要求［3］。



2、凍干制劑的Knapp-Kushner測試



通俗來說，全自動燈檢機其實就是為了代替人工對制品進行外觀檢查及判斷。如何保證其可靠性、準確性、有效性成為衡量全自動燈檢機性能的關鍵指標。為確保其效能達到預期標準，通常采用Knapp試驗證明其能夠代替人工?！吨袊幍洹芬?guī)定使用全自動燈檢機代替人工燈視檢查時：“應對相關設備進行驗證，并對比評估全自動燈檢和人工燈檢的檢測效能（如Knapp-Kushner測試），設備使用前應進行校準和檢查。”［1］。以我公司現使用的意大利全自動燈檢機為驗證設備，與燈視檢查人員進行Knapp驗證。該全自動燈檢機為攝影成像檢測原理，共有８?jìng)€(gè)檢查站位，各檢查站位及檢查范圍見表１。全自動燈檢機在實現對每一瓶制品外觀全方位檢查的同時，還可以實現對制品密閉性的檢查。

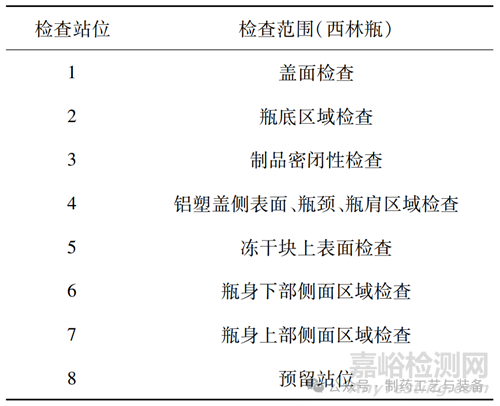

表１ 全自動燈檢機檢查站位及檢查區域



2.1制品外觀檢查



檢查站位１和檢查站位２為制品靜態時拍下檢查照片，對西林瓶瓶蓋的顏色、瓶蓋的完整性及西林瓶瓶底、凍干餅塊下表面性狀進行檢查。檢查站位３至檢查站位７為上、下底模具固定住西林瓶瓶蓋及瓶底，高速旋轉西林瓶，檢查相機與被檢查制品相對靜止?fàn)顟B(tài)下，高速連續拍下多張照片，確保在旋轉過程中所拍照片包含制品的每一個角度，連續拍照所得照片組合起來滿足制品360°，通過對拍下的所有照片進行分析對比，對西林瓶的軋蓋區域、膠塞區域、瓶身區域及凍干餅塊的上表面、側表面進行檢查［3］。如西林瓶瓶身處有凍干塊掛壁時，高速旋轉拍下的影像中，該掛壁會形成運動軌跡，全自動燈檢機會將該瓶西林瓶剔除至預定軌道，判為不合格品。



2.2制品密閉性檢查



全自動燈檢機密閉性檢查站位由激光能力發射站與接收站組成。發射站發射出一定能量的激光，通過西林瓶?jī)龈娠瀴K以上區域，再由接收站進行接收。通過對比發射出的激光能量與接收到的能量之間的損耗，運算得出西林瓶中氧氣的含量，以此來檢查西林瓶的密閉性［4］。



2.3Knapp驗證



Knapp-Kushner測試方法：準備 ２５０瓶制品，選取可以代表自己企業燈檢水平的工作人員對準備的制品進行檢查，重復 １０次，由全自動燈檢機對準備的樣品也進行 １０次燈檢。對人檢和機檢的質量因數進行計算和比較，判斷兩者的效能［5］。質量因數（ＦＱ）：剔除次數／總檢測次數×１０，對于 ＦＱ值在 ７～１０之間的用于計算效能。本次實驗選擇的 ２５０瓶驗證樣品，其中 １８０瓶為未經過燈視檢查隨機抽樣的制品，１２瓶為真空不合格品、１２瓶軋蓋不合格品、１２瓶掛壁不合格品、１２瓶裝量不合格品、１０瓶?jī)龈尚誀畈缓细衿?、１２瓶西林瓶損傷不合格品（以上不合格品均為日常生產中收集到的不合格品）。由人工對每一瓶制品的外觀及密閉性進行檢查，相同制品、相同工作量的前提下，對人工燈燈視檢查效果與全自動燈檢機燈視檢查效果進行對比。本驗證測試集的人工燈視檢查不合格品檢出次數見表 ２，全自動燈檢機不合格品檢出次數見表３。

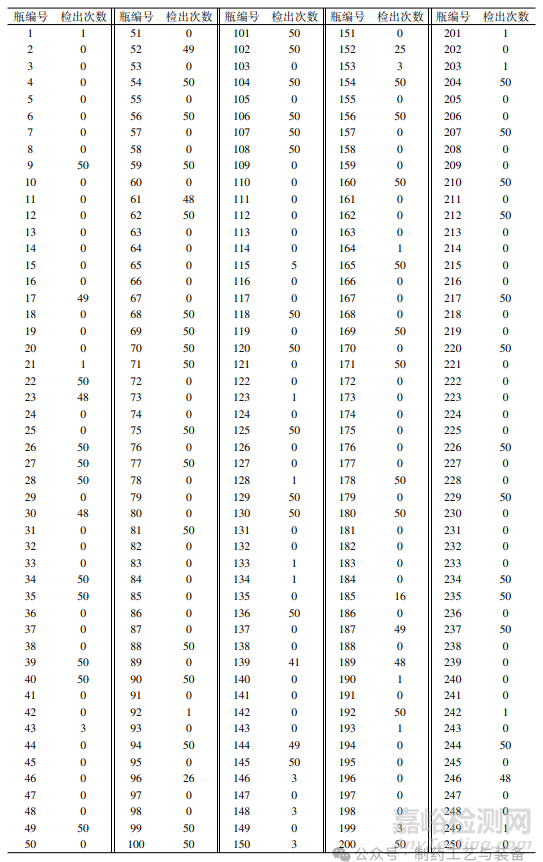

表２ 人工燈視檢查不合格品檢出次數

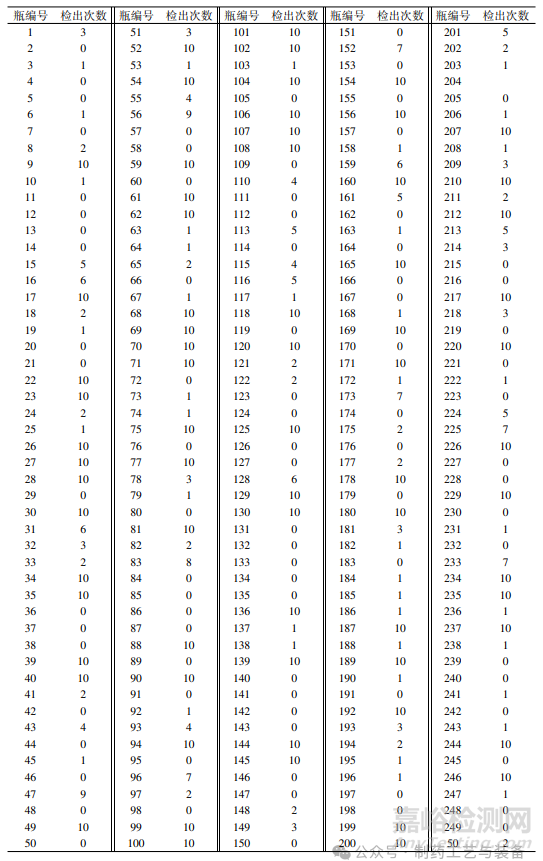

表３ 全自動燈檢機不合格品檢出次數



根據本次Knapp-Kushner測試驗證中各編號樣品的檢出次數，計算 ２５０瓶樣品的 ＦＱ值。人工燈視檢查 ＦＱ值在 ７到 １０之間的 ７１瓶制品 ＦＱ值之和為 ７０４．２５，該 ７１瓶制品在全自動燈檢機燈檢中，ＦＱ值之和為 ７０９．００。兩種方式燈視檢查效能之比按照公式計算，即全自動燈檢機效能／人工燈視檢查效能×１００％ ＝１００．６７％。證明全自動燈檢機燈視檢查效能高于人工燈視檢查效能。對全自動燈檢機進行Knapp-Kushner測試，驗證其效能大于或等于人工燈視檢查效能，證明全自動燈檢機參數設置合理、有效。并且在本次Knapp-Kushner測試驗證中發現有８瓶制品在全自動燈檢機剔除區域之間但不在人工燈視檢查剔除區域之間。人工燈視檢查該 ８瓶制品均符合合格品標準，觀察該８瓶全自動燈檢機檢查畫面發現：４７、８３號制品因水印造成剔除；９６、１５２號制品因鋁蓋表面有直徑為 ２ｍｍ的小面積輕微凹陷造成剔除；１７３、１９９號制品為藥品粉末在瓶身吸附造成影響剔除；２２５、２３３號制品為軋蓋平整稍不飽滿造成剔除。由此可以得出同樣制品全自動燈檢機較人工燈視檢查更為嚴格、檢查標準更高，全自動燈檢機可以更為精準地發現人工肉眼不容易察覺的微小外觀差異，對于有較小或不明顯的西林瓶外觀缺陷類制品，全自動燈檢機剔除率高于人工。這類制品就需要企業制定相關復檢流程和規定，對某些機器剔除的制品再次人工復檢，從而避免這種因誤剔除造成的浪費。

全自動燈檢機燈視檢查速度為每分鐘３００瓶，本次驗證中機檢１０次共耗時１５分鐘。人工燈視檢查耗時最短的操作人員需１６６分鐘，耗時最長的操作人員需２０９分鐘。通過兩種燈視檢查時長的對比發現，相同工作量的前提下，全自動燈檢在生產速度上具有明顯的優勢。人工燈視檢查受燈視檢查操作人員的熟練度、疲勞程度影響較大。隨著藥品產量的大幅度增加，人工燈視檢查成為提高藥品產量的一大限制因素。人員燈視檢查能力、疲勞程度、連續工作時長以及工作環境照度要求等因素在一定程度上限制了藥品產量的提高和增長［6］。《中國藥典》（三部）生物制品通則規定：燈檢人員的視力應每半年檢查一次，視力應在4.9或4.9以上，矯正視力應在5.0或5.0以上，無色盲。藥品生產企業均會按照此規定對人工燈視檢查操作人員進行篩選，并定期對人工燈視檢查人員視力進行檢查。但人工燈視檢查時，多會受到燈檢人員的主觀因素影響，導致制品存在一定的漏檢、誤判。

全自動燈檢機可保存一定數量的制品檢查畫面，對于人工燈視檢查，全自動燈檢可追溯性更強。且全自動燈檢方式較人工燈檢生產成本更低，全自動燈檢只需前期投入購買設備，后期進行定期維護保養即可，但人工燈視檢查是需要長期投入，人員流動、人員培訓、人員定期檢查等問題，在持續地增加著人工燈視檢查的成本。多方因素的影響下，全自動燈檢已成為制品外觀檢查的大趨勢。



3、凍干制劑燈視檢查方法的選擇



即使全自動燈檢具有高效、準確的優勢，但是對于凍干制劑來說，全自動燈檢機在日常使用過程中仍存在一些問題，見圖１。

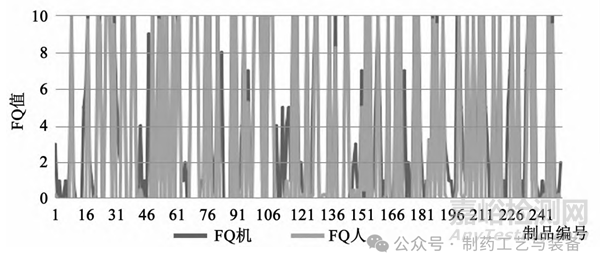

圖１ 人工燈視檢查與全自動燈檢結果對比

（１）外觀檢查。通過圖１可知，凍干制劑在Knapp-Kushner測試驗證中，相同制品編號，全自動燈檢機剔除率較人工燈視檢查剔除率高。剔除率較高的原因如下：全自動燈檢機共有３個檢查站位分別對凍干餅塊的下表面、上表面以及側表面進行檢查，以確定凍干餅塊的完整性、凍干餅塊表面是否有異物以及凍干形態。在制品上機進行全自動燈檢前，需盡量保持凍干餅塊平鋪在西林瓶底部，避免上機檢查時，因高速旋轉而導致凍干餅塊脫壁，檢查不完全；或因凍干餅塊脫壁，在西林瓶?jī)?nèi)呈傾斜或直立狀態，導致燈檢機在檢查凍干餅塊站位處將此類現象的制品判斷為不合格，造成剔除，增加了批次的燈視檢查不合格率。但對于凍干制劑中瓶底裂紋、餅塊碎裂、凍干餅塊脫壁等常見的輕微缺陷［7］，在人工燈視檢查時，在其他外觀檢查合格的前提下，不影響制品質量，是可判為合格制品的。

（２）密閉性檢查。因全自動燈檢機密閉性檢查為激光檢查法，故要求西林瓶瓶壁干凈、透明。如西林瓶瓶壁有粉末吸附或制品從冷庫推出至常溫環境下時間不足，西林瓶瓶壁產生水霧時，會影響接收站位接收到的激光能量大小，以此對制品密閉性檢查有誤判情況發生。故要進行全自動燈檢機機檢的制品，在機檢前時需考慮：生產車間與貯存冷庫溫度及濕度之間的差值，可考慮將待燈檢制品提前轉出，進行回溫以確保制品瓶壁干燥無水汽、水霧。在上全自動燈檢機機檢前，盡量避免凍干餅塊在西林瓶?jī)?nèi)來回晃動，導致藥餅粉末吸附在西林瓶瓶壁內，影響激光能量在西林瓶瓶壁處的通透性。因?yàn)閮龈芍苿┬誀畹奶厥庑?，這些因素會在日常生產中增加制品燈檢剔除率，誤判為不合格品的概率增加。這些原因造成的剔除率不能真實地體現燈檢機的燈檢能力及制品的真實合格率。

全自動燈檢機最大限度上降低了藥品的漏檢率、誤檢率。全自動燈檢機的一致性、準確性、明確性可以避免人工燈視檢查時人與人之間燈檢能力不同而導致的差異性。10000瓶制品，全自動燈檢機僅需34分鐘即可完成所有制品的外觀檢查，但對于人工燈視檢查，４名人工同時進行至少也需要2.5小時才能完成。全自動燈檢機速度遠大于人工燈視檢查速度，可以大大提高生產速度，提高生產效能。

但因凍干制劑劑型的特性，如凍干餅塊碎裂、凍干餅塊易脫壁、西林瓶瓶壁水印等原因，使用全自動燈檢機燈視檢查時易被剔除至不合格品軌道。故導致凍干制品使用全自動燈檢機燈檢時，剔除率較液體制品略高。當在制品密閉性合格的前提下，此類有可接受的輕微外觀缺陷制品，由人工進行二次確認后，可判為燈視檢查合格品。

對于凍干制劑選用全自動燈檢和人工燈視檢查相結合的方式進行燈視檢查不失為一種更好的方式。先由全自動燈檢機對每批次制品進行全數機檢，再由人工對剔除的制品進行二次確認。這種燈視檢查方式在保證檢查準確性的前提下，既能提高生產效能，又能更加準確地對制品是否合格進行判斷，提高了藥品的產率、降低了企業生產成本及損耗。



參考文獻



［１］ 國家藥典委員會．中華人民共和國藥典（三部）［Ｓ］．北京：中國醫藥科技出版社，２０２０：４８１．



［２］ 杜笑鵬．機器自動燈檢與人工燈檢的比較［Ｊ］．機電信息，２０１０（２９）：２１－２５．



［３］ 朱明巖，凌婭，范慶龍，等．國內外全自動異物燈檢機性能比較研究［Ｊ］．機電信息，２０１４（３５）：１５－１９．



［４］ 于中東，張宇嘉，楊兆航，等．凍干制品密封性激光透射方式檢測標準的制定及驗證［Ｊ］．中國生物制品學雜志，２０１８，３１（１１）：１２５３－１２５６．



［５］ 禹穎娟，許建明．自動燈檢機性能確認方法的研究與實施［Ｊ］．大眾科技，２０２３，２５（０５）：５４－５７．



［６］ 蔣井明，陳小梅，謝楠．全自動目檢儀在生產中的應用［Ｊ］．機電信息，２０１３（１１）：３５－３６，５１．



［７］ 王朝軒．基于機器視覺的西林瓶表面缺陷研究［Ｄ］．南京東南大學，２０２２．



本文作者于明珠、路青云、張?jiān)品濉⒏哂袨?、魏子昊，蘭州生物技術開發有限公司，來源于黑龍江醫藥，僅供交流學習。
