1、 手工焊接（錫焊）



手工焊接有專門的工藝要求，這里僅主要介紹印制電路板的烙鐵手工焊接的一些注意的事項。



1.1  手工焊接要點



1) 元器件不允許在高溫下暴露較長時間，因此焊接時溫度要盡可能低，時間盡可能短。



2) 器件允許耐焊接熱的條件是260℃ 下時間不超過10秒，焊接時應在距離本體至少2mm 以上進行，焊接的溫度過高、時間過長器件的結溫會隨之上升，可能導致器件性能退化或熱破壞。



3) 焊接時應避免使用酸性或堿性強的助焊劑，否則會腐蝕引線或造成整機內氣氛不好影響可靠性，需要時可以采用中性焊劑同時進行必要的清洗除去多余的焊劑。



4) 用電鉻鐵浸錫時應在烙鐵與器件本體間用攝子夾住以減少熱量直接傳向器件內部。



1.2  焊接注意事項



1) 元器件不允許在高溫下暴露較長時間，因此焊接時溫度要盡可能低，時間盡可能短。



2) 焊接時應避免使用酸性或堿性強的助焊劑，否則會腐蝕引線或造成整機內氣氛不好影響可靠性，當需要時可以采用中性焊劑，應編制工藝規程，明確焊接細則，進行必要的清洗，除去多余的焊劑。



3) 引線浸錫時的注意事項：為了提高器件的焊接性能用，對引線進行預先浸錫此時，應注意浸錫方式和操作方法否則會帶來不必要的熱應力，造成元器件失效。



4) 引線浸錫時，不允許直接浸到引線根部，必須距離器件本體一定的距離，一般2mm以上。



5) 用電鉻鐵浸錫時應在烙鐵與器件本體間用攝子夾住，以減少熱量直接傳向器件內部。



6) 絕不允許將器件丟進錫鍋內浸錫，這樣會直接造成器件失效。半導體器件不允許使用超聲波搪錫。



7) 浸錫溫度不超過260℃，時間不超過10 秒。



1.3  手工焊接的基本操作要點



1). 預處理



預處理應包括搪錫、成形、安裝以及清潔處理。



清潔處理：



a) 除對待焊的元器件、導線引線各類端子清潔外，還必須對印制板清潔處理。



b) 對印制板進行可焊性等質量檢驗不可少。



c) 待裝焊的印制板應妥善保管以保持板面的清潔，嚴禁用裸手觸摸板面。印制板不能疊放，應存放在專用支架上，較長時間存放應隔氧（抽真空）存放。



2). 加熱方面



a) 為了熔化焊料，焊接部位應加熱到適當溫度。如對一般帶引線穿孔焊盤的焊接，烙鐵頭控制不大于300℃，焊接t＜3s；對熱敏感元器件(含小尺寸元器件)t＜2s，並有散熱措施。對片式元器件的焊接溫度應按相關元器件標準中推薦焊接要求。



b) 烙鐵頭與被焊部件間形成良好熱接觸。



c) 焊料必須在烙鐵端頭上與被焊部件的空隙中。



3) 加焊劑(可潤濕的表面)



a) 所有錫焊均應使用焊劑。



b) 使焊劑在正確的位置實施清潔功能。



c) 使用帶焊劑芯的焊錫絲時，除交焊和修整外，一般不再添加液態焊劑。



d) 導線、電纜的焊接不應使用RA型（注：活性化松香）焊劑，其它場合使用RA型焊劑應得到有關部門的批準，應采用符合GB9491的R型（注：非活性化松香）或RMA型（注：弱活性化松香）焊劑。限用原因：影響元器件安裝可靠性。



4). 加焊料（焊料流）



a) 使烙鐵與焊點間保持良好的接觸，直到焊料較好的散開為止。



b) 烙鐵頭應常帶熔融焊料移動一個距離，以保持焊料覆蓋住連接部位并形成半山狀向下凹的焊點形狀。



5). 焊料量適當（焊料）



a) 施加的焊料量應使導線的外形保持可見。



b) 焊點必須是扁△形的。



c) 焊接時焊絲長度可由焊點直觀簡單的估出。以后一定不能增加額外的焊料，焊點必須以最初加的焊料流和散開的焊料形成。



d) 印制電路板金屬化孔的焊接禁用雙面焊。禁用原因：提高焊接可靠性。采取的措施：采用單面焊，焊料從印制板的一側連續流到另一側。



6). 冷卻



a) 焊料固化期間不允許組件移動。焊料固化周期的結束可通過焊料表面的突然改變觀察到。



b) 手工焊接時，嚴禁用嘴吹或用其它強制冷卻方法。禁用原因：防止焊點虛焊。采取的措施：焊點應在室溫下自然冷卻。



7). 清洗



a) 對錫焊后的焊劑、油污、灰塵等臟物必須進行100%清洗。



b) 松香焊劑也是有腐蝕性的，特別加添加劑后的松香焊劑。



c) 手工、汽油清洗和超聲波清洗。方法要合適，防止方法不當引起新的隱患問題。應優先使用手工擦洗無水乙醇的方法。



d) 所有元器件都忌為潮濕或水的浸入，在庫房貯存、發放、電裝、調試和交付使用過程中均是如此，這會引起元器件電極引腳的氧化，浸入非密封元器件內部會導致電性能退化、失效或可靠性下降，此類案例很多，因此必須嚴加禁止。



e) 超聲波清洗不應用于清洗電氣或電子部件、元器件或裝有電子元器件的部件。目的：防止元器件損傷。超聲波清洗肘應采取保護措施。限用原因：防止元器件受損。



f) 2007年1月1日起，氣相清洗禁止采用氟里昂(F113)為清洗劑。禁用原因：環保要求。



2、  多層瓷介電容器(LMCC)在電裝過程中的注意事項舉例



不同類別的元器件，有不完全相同的特殊的使用中的注意事項，現僅舉例介紹多層瓷介電容器(LMCC)(如國產型號：CC41L、CT41L、CC4L、CT4L等)在電裝過程相關的一些注意事項(運輸、儲存、安裝、焊接)，通過此例說明，要確保電裝工作質量，除要撐握電訊裝配標準知識之外，還需要多方面的了解元器件相關的可靠性知識。



2.1  LMCC運輸注意事項



1) 盡可能采用未開封的原包裝進行運輸。如果曾開封，則應將封裝內的保護物料放回，并重新密封，防止受潮影響和機械損傷。



2) 不要使用紙張直接包裝電容器。有些紙張含硫磺成份，會影響產品的可焊性。



3) 散裝的貼片應使用不含硫磺的海綿墊作為包裝的保護材料，以避免運輸途中的碰撞和磨擦帶來的損傷。



2.2  LMCC貯存注意事項



1) 元器件倉庫貯存環境條件中，對元器件質量影響較大的是相對濕度和溫度，氣壓影響較小可不予考慮。按航天標準QJ2227A-2005《航天元器件有效貯存和超期復驗要求》、國軍標GJB/Z123-99《宇航用電子元器件有效貯存期超期復驗指南》中貯存環境條件分類和相關規定，元器件庫房貯存環境條件為1類條件：溫度為(15～25)℃，相對濕度為(25～65)%內。



2) 非密封片狀元器件應存放在充有惰性氣體的密封容器內，或存放在采取有效防氧化措施（如加吸濕劑、防氧化劑等）的密封容器內；電容器最好儲存在密封的原包裝內，打開后也應盡快重新密封或儲存在能隔離環境影響的密封容器內（特別是片式電容器對濕度敏感），密封容器應是充干氮?dú)饣虺檎婵盏?，防止潮氣影響電極的可焊性和絕緣電阻的下降。



3) 避免在酸性氣體或潮濕的環境中存放，若電容器遇上二氧化硫、氯氣、其它酸性氣體或潮濕空氣，其端電極容易氧化而影響可焊性。



4) 直接的陽光照射會使編帶變質而污染電容器。



2.3  LMCC安裝注意事項



1) 1類瓷介質電容器用來補償溫度變化對電路性能的影響時, 電容器應安裝在緊靠其要補償?shù)钠骷牡胤? 并應使這些電容器與發熱的元器件隔離。否則, 溫度梯度會有損于固有的補償能力。



2) 安裝位置(特別是帶引線電容器高度、引腳的彎曲的幾何尺寸、消應力措施等)、印刷電路板的厚度等，要充分考慮機械振動、沖擊對電容器產生機械應力的影響，必要時應進行危害性分析, 使用中應有有效的加固預防措施。



3) 陶瓷是一種密集、易碎和有研磨作用的物質，處理不當會引起破裂或削下屑片的機械損傷。因此，片式電容器在安裝時，應防止機械力引起的電容器本體開裂或其它附加的機械應力。



a) 片式電容器被跌落或受到外力撞擊很容易破裂。除了表面損傷之外，還會使容量發生變化、損耗角正切值上升、絕緣電阻下降和介質強度下降，最后導致短路失效。



b) 將散裝片式電容器堆放在一起會把端頭的金屬擦傷其它電容器的表面。留在電容器上的金屬軌跡會帶來失效的隱患。



c) 片式電容器絕不應用金屬工具處理。金屬鑷子會削下屑片或在電容器表面磨擦出金屬軌跡。建議采用塑料或塑料包封的鑷子，使用時要將施加壓力控制到絕對最低的程度。



d) 外觀檢查和測試應在玻璃或硬塑料上進行。



2.4  LMCC焊接注意事項



1) LMCC防止焊接溫度突變



陶瓷忌溫度突變，會因此而破裂。1210及以下尺寸的片式電容器瞬間溫度變化不應超過120℃，大的片式電容器則在70至80℃之下。理論上，最理想的焊接是先將片式電容器和基板用每秒2℃的速度從室溫預熱至焊接溫度后進行焊接，但在實際生產流量、設備和材料特性使之難以實行。



2) LMCC焊接前的預加熱



無論用那種焊接工藝，都必須將基板及電容器均勻預熱到距焊料溫度120℃之內(大貼片70℃)才焊接。預熱速度原則上每秒2℃，按基板材料和電容器尺寸大小有可能須要調整在1.5～4℃之間，大的片式電容器預熱須較慢才可以達到均勻。小的片式電容器可以增加速度，但最好不要超過每秒4℃。大的片式電容器預熱后適宜使用均熱處理區，可使基板溫度更加均勻。焊接在“冷”的基板上會導致基板扭曲，基板冷卻過程中產生帶損害性的機械應力。



3) LMCC焊接時間應盡量短



焊接溫度應該盡量靠焊料正常使用范圍的下極限，焊接時間視片式端頭材料、焊接溫度和采用工藝而定，必須控制得最短。一般不超過5秒。大的片式焊接后必須緩慢或自然冷卻。慎防氣流沖擊或泡進冷卻液體，會因熱沖擊或機械應力而破裂。



4) LMCC防止電容器主體急劇升溫



電容器安裝焊接過程要防止電容器主體急劇升溫，因受熱不均對電容器會造成破壞。如：不規范的焊接或焊接熱量會引起電容器介質材料的隱裂、爆裂, 或引起引腳與電極端焊接處焊錫的熔化、熔錫向外淌而造成其空洞、接觸不良以及引腳脫落，這是波峰焊特別是手工焊接中常遇見的問題。



2.5  LMCC焊接方式



1). 帶引線的LMCC焊接



a) 焊接溫控曲線



帶引線的多層瓷介電容器采用浸焊或波峰焊接時，應按圖1的溫控曲線進行焊接。



b) 手工焊接問題



帶引線的多層瓷介電容器在手工焊接時，應使用不大于20W的電烙鐵，焊接溫度不超過250℃，焊接時間不超過5秒；否則也屬破壞性試驗了。電容器安裝時本體緊靠電路板時，由于其引腳短、焊接時熱量易傳至內部芯片端電極處，使該處焊點熔化，當此時存在兩引腳距離與孔距不匹配而存在機械應力時，使用時易產生開路失效故障。

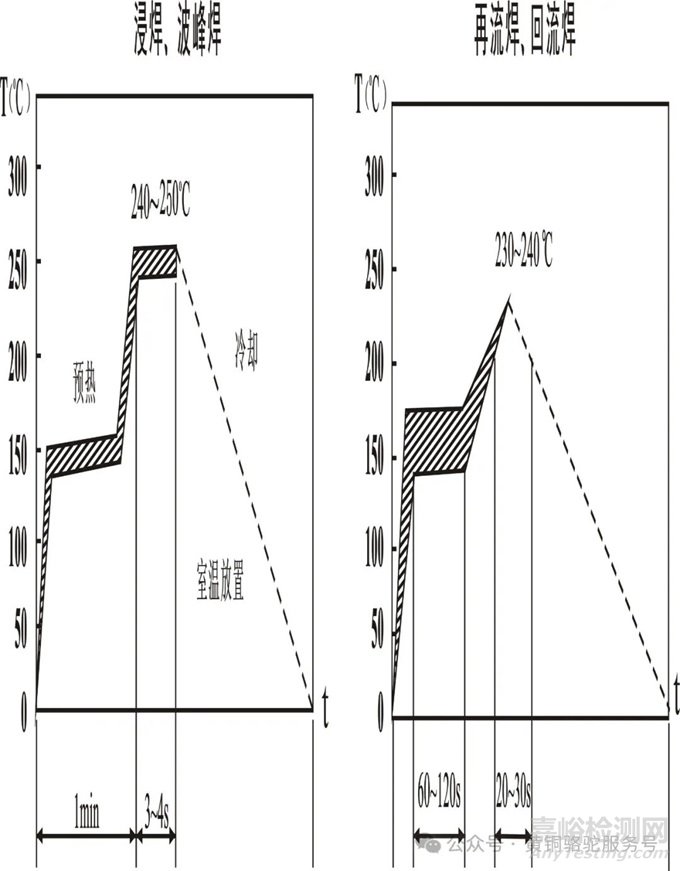

圖1  有引線多層瓷介電容器浸焊、波峰焊溫控曲線



2). 片式LMCC的焊接



a) 焊接溫控曲線



片式多層瓷介電容器應采用再流焊工藝焊接，再流焊焊接時按圖2的溫控曲線進行焊接。



b) 手工焊接問題



貼片電容器不宜手工焊接，但如果條件不具備一定要用手工焊，必須委任經片式元器件焊接技術專項培訓的裝配工進行。先把電容器和基板預熱至150℃；用不大于20W和頭不超過3㎜的電烙鐵；焊接溫度不超過240℃；焊接時間不超過5秒。應非常小心不讓電烙鐵接觸電容器的瓷體和端電極表面，因?yàn)闀?huì)使瓷體局部高溫而破裂。

圖2  片式多層瓷介電容器再流焊溫控曲線



2.6  LMCC多次焊接



多次焊接（包括返工）對瓷介電容器的熱沖擊，會降低其電性能和可靠性(如：炸裂、電介質產生隱性開裂、絕緣電阻下降等)，其應力效果是積累的，因此電容器不宜多次接觸到高溫或焊接中的熱沖擊。經拆焊的電容器不得重復裝焊、使用。



2.7  LMCC耐焊接熱試驗條件(屬破壞性試驗)



帶引線電容器的耐焊接熱試驗條件：260±5℃、10秒。



片式電容器的耐焊接熱試驗條件：焊料溫度為250+5℃、5+1秒。



此試驗屬破壞性試驗，故按此電裝的產品不得用于航天型號。



2.8  對電路板的處理



1). 電路板設計考慮因素



多層瓷介電容器安裝、焊接、使用中的質量問題除與焊接工藝和相關操作人員的技能有關外，還與電路板的設計參量和設計可靠性有關。考慮的相關內容有：



a) 印制電路基板的材質、厚度、面積和安裝方式的抗機械振動、沖擊應力的適應性。在實際應用中，電路板在單板、組合、整機振動、沖擊試驗或?qū)嶋H使用過程中，會存在一定的應力響應(振動應力被放大)。在實際的試驗或應用中，如果設計存在缺陷，電路板瞬時會有數倍至數十倍甚至百位的應力放大，這將會對元器件產生很大的可靠性影響。



b) 電容器應考慮安裝位置、焊盤尺寸、焊接熱量和散熱降溫條件，片式電容器手工焊時避免對相鄰的元器件重復熱沖擊等因素，這些因素都會對電容器產生可靠性影響。



2)  焊接后線路板彎曲造成片式電容器破裂



片式電容器安裝后破裂是常見的失效，常見原因之一是來自用戶使電路板彎曲而引起的。過強或過急彎曲電路板使兩焊接點產生相反方向的機械應力，在電容器最弱的位置，一般在瓷體和端頭的交接點，從而產生裂縫。該裂縫初期可能很細而沒有穿透內電極，常規測試一般都不能發現，在其后試驗和溫度突變會使裂縫擴大。特別是裂縫擴大并有潮氣滲入可能發生災難性的短路失效。



在電路板上產生的機械應力的程度所關系的因素包括電路板做材料和厚度、焊料的量和板面式樣。特別注意焊劑過多會嚴重影響片式電容器抗機械應力的能力。



3) 造成電路板彎曲而產生機械應力的幾個因素



a) 90%以上的機械應力裂縫來自用戶將焊接后的電路板拗?jǐn)喾蛛x的過程。要將焊接好的電路板分割，宜采用滾動切割方式將電路板鋸開。



b) 安裝堅硬的元器件（如：電連接器、繼電器、大功率電阻器和散熱器等）時，對電路板產生機械過應力。



c) 堆放、運輸、貯存電路板時，對電路板產生機械過應力。



d) 自動測試設備對電路板產生的機械過應力，特別是針床和支撐柱式。



e) 電路板安裝面不在同一基準平面，或螺釘安裝時產生的不平衡應力，使電路板產生機械過應力。



4) 防止電容器受到機械應力傷害的注意要點



a) 電裝工藝過程必須盡量避免對電路板施加過強或過急的彎曲。



b) 片式電容器應避免設計在電路板彎曲時受機械應力高的位置。



c) 片式電容器的兩焊點應該設計與受機械應力方向平行而不要成直角。



d) 焊墊(焊盤)距離越遠、寬度越窄，都有助于提高對機械應力的抵抗力。



e) 厚的片式電容器比薄的片式電容器可承受更大的機械應力。大尺寸片式電容器比小尺寸電容器更容易破裂。2類陶瓷介質(如X7R)比1類陶瓷介質的抗機械應力的能力差。
