中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

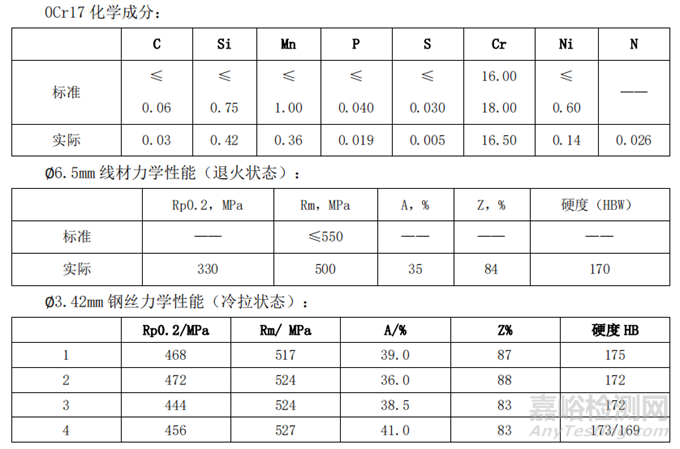

鐵素體不銹鋼 0Cr17，加工螺釘在敲擊試驗(yàn)時(shí)出現(xiàn)頭部斷裂。0Cr17 的化學(xué)成分如圖所示：

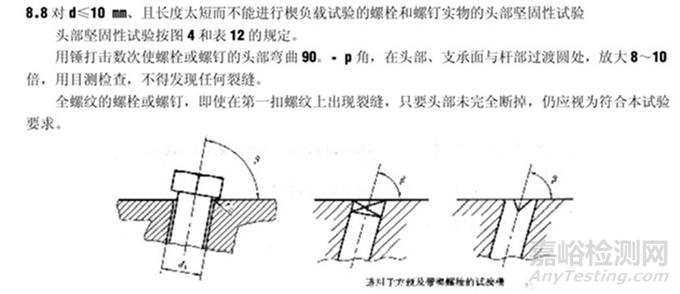

參考 GB/T3098.1-2000《緊固件機(jī)械性能 螺栓、螺釘和螺柱》“頭部堅(jiān)固性試驗(yàn)”8.8 試驗(yàn)方法，采用臺(tái)虎鉗、鐵錘等簡(jiǎn)易工具進(jìn)行敲擊試驗(yàn)。

檢驗(yàn)分析，金相分析，電鏡分析結(jié)果見視頻：

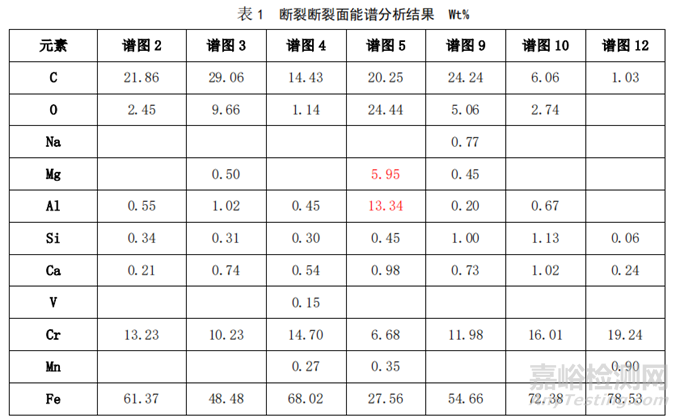

又經(jīng)多點(diǎn)能譜分析斷裂面化學(xué)成分，僅發(fā)現(xiàn) 1 點(diǎn)（譜圖 5）存在 Al、Mg 氧化物夾雜，其他未見明顯異常，結(jié)果見表 1。

綜上，得出了相應(yīng)的結(jié)果分析：

1、經(jīng)模擬敲擊試驗(yàn)，螺釘敲擊存在頭部斷裂問題。

2、經(jīng)分析，螺釘斷裂起始于螺釘頭部與桿部連接橫截面心部。該位置在螺釘墩頭、沖十字槽過程已形成微裂紋，導(dǎo)致敲擊過程中沿十字槽下面變形顯微組織帶開裂、掉頭。

3、螺釘桿部原始顯微組織為等軸鐵素體組織，晶粒度約 8.5 級(jí)。結(jié)合頭部長(zhǎng)度及十字槽插入深度，螺釘桿部與頭部連接區(qū)域長(zhǎng)度約 0.1mm，該區(qū)域?yàn)樽冃瘟孔畲髤^(qū)域，顯微組織為纖維組織。微裂紋的形成，可能與原始組織較細(xì)（塑性變形能力較差），及墩頭變形大、沖十字槽深度過大（局部變形大形成纖維組織條帶，至材料塑性變形極限），及原材料夾雜物等綜合因素有關(guān)。

螺釘墩頭、沖十字槽過程，螺釘頭部及桿部連接區(qū)域形成微裂紋，導(dǎo)致螺釘敲擊試驗(yàn)過程頭部斷裂。微裂紋的形成與原始顯微組織較細(xì)及墩頭、沖十字槽加工及原材料夾雜等因素均有關(guān)。
