一、PCB安規設計概述



PCB（印刷電路板）的安規設計是確保電路板在操作過程中是安全的，符合相關法規和標準，避免出現電擊、火災或其他安全隱患。以下是一些關鍵的安規設計考慮：



1. 電氣間隙和爬電距離

電氣間隙（Clearance）： 兩個導電部分之間通過空氣的最短距離。確保足夠的間隙以防止電弧。



爬電距離（Creepage Distance）： 沿絕緣表面兩個導電部分之間的最短距離。適當?shù)呐离娋嚯x可以避免漏電或短路。



2. 絕緣材料

選擇適合的絕緣材料和涂層，以確保在高電壓下不會發生擊穿或漏電。常用的絕緣材料包括FR-4、聚酰亞胺等。



3. 接地設計

單點接地： 降低地環路和噪聲干擾，確保所有接地點都匯聚到一個公共點。



多點接地： 在高頻應用中減少電磁干擾（EMI）。



4. 過流保護

使用熔斷器或斷路器保護電路防止過流。



添加電流限制電阻、熱敏電阻或PTC元件以提供額外保護。



5. 熱管理

適當?shù)臒嵩O(shè)計，包括使用散熱器、導熱填料、銅箔增加等方法，確保電路板不會過熱。



布局時將高功率元件遠離敏感電路，以減少熱干擾。



6. EMC（電磁兼容性）設計

添加濾波器、電感、屏蔽等措施，減少電磁干擾。



使用地平面和電源平面，減少信號回路面積，避免形成天線效應。



7. 焊盤和過孔設計

避免焊盤之間距離過近，防止焊接短路。



確保過孔和焊盤的機械強度，避免焊接時的熱應力導致開裂。



8. 機械強度

根據應用場景設計適當?shù)陌搴窈椭?，防止在使用過程中發生變形或斷裂。



使用固定孔和加強筋提高機械穩定



9. 標識和標記

安全標識：在電路板上標注高壓警示標志和安全提示。



追溯標記：確保每塊電路板都有唯一的標識碼，方便追溯和管理。



10. 符合標準

國際標準：確保設計符合國際安規標準如UL（美國保險商實驗室）、IEC（國際電工委員會）等。



本地法規：遵守所在國家或地區的安全法規和認證要求。

常見標準和認證

UL 60950：信息技術設備的安全標準。



IEC 61010：測量、控制和實驗室用電設備的安全要求。



ISO 13485：醫療器械質量管理體系。



11. 測試和驗證

電氣安全測試：包括耐壓測試、絕緣電阻測試等。



環境測試：包括溫濕度測試、振動測試等。



EMC測試：確保電路板的電磁兼容性符合標準。



PCB的安規設計是確保電子產品安全運行的關鍵環節，需要綜合考慮電氣性能、機械強度、環境適應性等多方面因素。設計過程中應嚴格遵循相關標準和規范，并進行充分的測試和驗證，確保產品在各種條件下的安全性和可靠性。



二、PCB安規設計中涉及的定義



一次電路 primary circuit



直接與AC電網電源連接的電路。例如：與AC電網電源連接的裝置，變壓器、電動機、其它負載裝置初級繞組，以及與電網連接的各種裝置。



二次電路 secondary circuit



不與一次電路直接連接，而是由變壓器、變換器或等效的隔離裝置供電或只用電池供電的一種電路。



危險電壓  hazardous voltage



存在于既不符合限流電路全部要求也不符合TNV電路全部要求的電路中，其交流峰值超過42.4V或直流值超過60V的電壓。



注：不論電壓高低，一次電路都是危險電壓電路。



特低電壓電路  extra -low voltage (ELV)circuit



在正常工作條件下，在電路的任意兩個導體之間或任一導體與地之間電壓的交流峰值不超過42.4V或直流值不超過60V的二次電路；至少使用基本絕緣與危險電壓隔離，但它既不符合SELV電路的全部要求，也不符合限流電路(見3.18)的全部要求。



安全特低電壓電路  safety extra-low voltage (SELV)circuit



適當?shù)脑O(shè)計和保護的二次電路，使得在正常條件下和單一故障條件下，任意兩個可觸及的導體之間的電壓值均不會超過安全值。

功能絕緣 functional insulation



僅為設備正常工作所需的絕緣。



注：所定義的功能絕緣并不起防電擊的作用。但是，它可以用來減小引燃和著火的危險的可能性。



基本絕緣 basic insulation



對防電擊提供基本保護的絕緣。



附加絕緣 supplementary insulation



除基本絕緣以外施加的獨立的絕緣，用以在基本絕緣一旦失效時仍能防止電擊。



雙重絕緣 double insulation



由基本絕緣加上附加絕緣組合構成的絕緣。



加強絕緣 reinforced insulation



一種單一的絕緣結構，在本標準規定的條件下，其所提供的防電擊的保護相當于雙重絕緣。



電氣間隙 clearance



在兩個導電零部件之間或?qū)щ娏悴考c設備界面之間測得的最短空間距離。



爬電距離 creepage distance



沿絕緣表面測得的兩個導電零部件之間或?qū)щ娏悴考c設備界面之間的最短距離。



絕緣穿透距離 distances through insulation



在兩個導電零部件之間或?qū)щ娏悴考c設備界面之間的絕緣材料的最小厚度



保護接地導體  protective earthing conductor



用來把設備的電源保護接地端子，同建筑物安裝接地點連接起來的建筑物安裝布線或電源中的導線。



保護連接導體  protective bonding conductor



用來把電源的保護接地端子同設備中為安全目的而需要接地的部分連接起來的設備中的導線或設備中的一個導電零部件的組合。



污染等級 pollution degree

污染等級 1	污染等級  2	污染等級 3
密封環境或類似	辦公環境或類似	工廠環境或類似



材料組別 material group

Ⅰ組材料	Ⅱ組材料	Ⅲa組材料	Ⅲb組材料
CTI≥600	600＞CTI≥400	400＞CTI≥175	175＞CTI≥100



注：CTI是材料相比漏電起痕指數，一般由材料生產商提供，不能確知時按Ⅲb考慮。



安裝類別(過電壓等級) installation category



根據設備在電力系統中的分布位置（即過電壓條件）劃分的，分為以下四類：



安裝類別Ⅳ：初級電源水平級。如：架空線、電纜系統、配電母線、戶外電力線上的                           電動機等；



安裝類別Ⅲ：配電及控制水平級。如：直接接到配電干線、裝入配電箱中的電器；



安裝類別Ⅱ：負載水平級。如：控制、啟動、切斷電動機用電器，螺線管電磁閥，耗能電器（電燈、電熱器、家用電器、便攜式設備）；



安裝類別Ⅰ：信號水平級。如：安裝在電力系統末端的特殊設備類別，低壓電子邏輯系統、電信、遙控、小功率信號電路中的設備。



三、安規標準



UL1950，GB4943，EN60950



UL 1950是一個已經被廢止的標準，它主要針對信息技術設備（ITE）的安全性。該標準由美國保險商實驗室（Underwriters Laboratories，UL）制定，用于評估和認證計算機及相關設備的安全性能。UL 1950的內容覆蓋了設備的電氣安全、機械安全、火災安全和環境耐受性等方面。盡管UL 1950現在已經被更現代的標準（如UL 60950-1和最新的IEC 62368-1）所取代，但了解其內容對于理解信息技術設備的安全設計仍然有參考價值。



UL 1950的主要內容

1. 電氣安全

電氣絕緣：確保設備在正常和故障情況下的絕緣性能，防止觸電風險。



耐壓測試：驗證設備在高壓條件下的絕緣強度。



漏電流限制：控制漏電流在安全范圍內，防止對用戶造成傷害。



2. 機械安全

結構強度：設備應具有足夠的機械強度，以承受正常使用和意外碰撞。



穩定性和跌落測試：確保設備在合理的跌落和傾斜條件下不易損壞。



防護裝置：在可能接觸到危險部位的地方設置保護屏障或外殼。



3. 火災安全

材料阻燃性：使用阻燃材料，防止設備內部起火并蔓延。



過載保護：在電路中設計過載保護機制，如保險絲或斷路器，防止電路過熱引發火災。



4. 環境耐受性

溫度和濕度測試：驗證設備在極端溫度和濕度條件下的可靠性。



抗污染能力：確保設備在多塵、潮濕等惡劣環境中能正常工作。



UL 1950與其他標準的關系

UL 1950已經被UL 60950-1替代，后者同樣涵蓋了信息技術設備的安全性，但做了更加詳細和現代的規范。最新的IEC 62368-1標準更進一步，整合了音視頻和信息技術設備的安全要求，采用基于危害的安全工程方法。



GB 4943

GB 4943是中國國家標準，針對信息技術設備（包括電氣商務設備）的安全性進行規范。該標準等同采用了國際電工委員會（IEC）發布的IEC 60950-1標準，因此，GB 4943的內容和要求與UL 60950-1具有高度相似性。GB 4943旨在確保信息技術設備在使用過程中，保護用戶免受電氣、機械和火災等潛在危險的傷害。下面是GB 4943標準的主要內容和設計要求：



GB 4943的主要內容

1. 電氣安全

絕緣要求：設備必須在正常使用和單一故障條件下保持足夠的絕緣性能，以防止觸電。



漏電流和保護導體電流：控制設備在正常和故障條件下的漏電流和保護導體電流，確保不會對用戶造成危害。



電氣間隙和爬電距離：確保電氣間隙和爬電距離滿足標準規定，以防止電弧和電擊。



2. 機械安全

結構設計：設備應具備足夠的機械強度，能夠承受正常使用和非正常使用情況下的機械應力。



防護裝置：在可能存在機械危險的部位，應設置防護裝置，如護罩或隔離屏。



穩定性和機械強度測試：設備應經過穩定性和機械強度測試，確保不會因傾倒或撞擊而損壞或?qū)τ脩粼斐蓚Α?/span>



3. 火災安全

材料阻燃性：設備所用材料應具有足夠的阻燃性能，以防止火災的發生和蔓延。



溫升測試：確保設備在工作狀態下的溫升在安全范圍內，防止過熱引發火災。



過電流保護：設備應設置過電流保護裝置，如保險絲或斷路器，防止電氣過載引發火災。



4. 環境適應性

溫濕度適應性：設備應能夠在規定的溫濕度范圍內正常工作。



防塵和防水能力：對于特定環境使用的設備，應具備相應的防塵和防水能力，確?？煽啃浴?/span>



認證和測試

符合GB 4943標準的設備需要通過一系列測試，包括但不限于：



電氣強度測試



漏電流測試



溫升測試



機械強度和穩定性測試



阻燃測試



GB 4943與國際標準的關系

GB 4943等同采用了IEC 60950-1，且與UL 60950-1在很多方面是一致的。這意味著在設計和生產過程中，遵循GB 4943標準的設備在國際市場上更容易獲得相應的認證和接受。



過渡到GB 4943.1/IEC 62368-1

隨著技術的發展，GB 4943正在逐步被GB 4943.1取代，后者等同采用了IEC 62368-1標準。IEC 62368-1標準采用了基于危險的工程方法，更加注重設備的風險評估和管理，是信息技術設備和音視頻設備安全標準的整合與更新。



GB 4943是中國針對信息技術設備安全性的國家標準，與國際標準高度一致。設備設計者和制造商應遵循GB 4943的要求，確保產品在電氣、機械和火災等方面的安全性。此外，關注GB 4943.1/IEC 62368-1等新標準的動向，及時更新設計和認證流程，以適應全球市場的需求和技術發展。



EN60950



EN 60950 是一項歐洲標準，針對信息技術設備（包括電氣商務設備）的安全性進行規范。這一標準等同采用了國際電工委員會（IEC）發布的 IEC 60950-1 標準，因此，EN 60950 的內容和要求與 UL 60950-1 以及 GB 4943 高度相似。EN 60950 旨在確保信息技術設備在使用過程中保護用戶免受電氣、機械和火災等潛在危險的傷害。



IEC 62368-1



IEC 62368-1 是國際電工委員會（IEC）制定的標準，旨在為音頻/視頻、信息和通信技術設備的安全性提供指導。該標準采用了一種基于危害的工程方法，取代了先前的 IEC 60950-1（信息技術設備的安全）和 IEC 60065（音頻、視頻和類似電子設備的安全）標準。IEC 62368-1 的主要目的是通過考慮設備可能帶來的危害和風險，來保護用戶免受電氣、機械、火災和熱能等各種潛在危害。



IEC 62368-1 的主要特點

1. 基于危害的工程方法

IEC 62368-1 與傳統標準的主要區別在于它采用了基于危害的工程方法，而不是基于具體設備類型的規定。此方法的核心是識別潛在的危害，并設計防護措施來減輕這些危害。



2. 適用范圍廣

該標準適用于廣泛的音頻/視頻、信息和通信技術設備，包括但不限于計算機、顯示器、電視、音響設備、電話、網絡設備等。



IEC 62368-1 的主要內容

1. 電氣安全

電氣絕緣：確保設備的絕緣性能，以防止觸電。包括基本絕緣、附加絕緣和強化絕緣。



漏電流和觸電保護：限制漏電流和觸電電流，以保護用戶和服務人員的安全。



電氣間隙和爬電距離：根據工作電壓和污染等級，規定了最小的電氣間隙和爬電距離。



2. 機械安全

機械強度：設備應具備足夠的機械強度，能夠承受正常使用和預期的誤用。



防護裝置：在可能存在機械危害的部位，設置適當?shù)姆雷o(hù)裝置，如護罩、蓋板等。



3. 熱安全和火災安全

溫升限制：規定了設備在正常使用和單一故障條件下的最高溫升，以防止過熱。



防火材料：要求使用具備阻燃性能的材料，防止火災的發生和蔓延。



過電流保護：設置過電流保護裝置，如保險絲或斷路器，防止電氣過載引發火災。



4. 環境適應性

環境條件：設備應能夠在規定的溫度、濕度和污染等級范圍內正常工作。



抗污染能力：對于在多塵、潮濕等惡劣環境中使用的設備，要求具備相應的防塵和防水能力。



認證和測試

符合 IEC 62368-1 標準的設備需要通過一系列測試，以確保其安全性。這些測試包括但不限于：



電氣強度測試



漏電流測試



溫升測試



機械強度和穩定性測試



阻燃測試



過渡期和實施

IEC 62368-1 已經成為信息技術和音頻/視頻設備新的安全標準，各國和地區也在逐步采用該標準來替代之前的 IEC 60950-1 和 IEC 60065 標準。在歐洲，這一標準對應的EN版本為EN 62368-1。



IEC 62368-1 通過采用基于危害的工程方法，為音頻/視頻和信息通信技術設備的設計和制造提供了現代化的安全框架。設備設計者和制造商應遵循該標準，確保產品在各種條件下的安全性。此外，及時了解和適應標準的最新變化，對于確保產品在全球市場上的合規性和競爭力至關重要。



四、關于安規的PCB設計



選擇PCB材料



FR4 是一種常用的印刷電路板（PCB）基材，具有良好的機械強度、絕緣性能和耐熱性能。FR4 中的“FR”代表“Flame Retardant”，即阻燃的意思。FR4 的阻燃等級主要基于其符合 UL 94 標準，這是評估塑料材料燃燒特性的一個標準。



UL 94 阻燃等級

UL 94 標準定義了不同材料在燃燒條件下的表現，主要包括以下幾個等級：



UL 94 V-0：在樣品被垂直點燃后，火焰在10秒內熄滅，且沒有滴落的熔融物點燃棉紗。



UL 94 V-1：在樣品被垂直點燃后，火焰在30秒內熄滅，且沒有滴落的熔融物點燃棉紗。



UL 94 V-2：在樣品被垂直點燃后，火焰在30秒內熄滅，但滴落的熔融物可能點燃棉紗。



UL 94 HB（Horizontal Burning）：材料在水平位置被點燃時，燃燒速度小于一定值。



FR4 的阻燃等級

FR4 材料通常符合 UL 94 V-0 等級，這意味著它在被垂直點燃后的10秒內火焰會熄滅，并且不會滴落熔融物引燃其他材料。這使得 FR4 成為一種安全、可靠的PCB基材，適用于各種電子產品，特別是對防火要求較高的應用場景。



FR4 材料的特點

高絕緣性：FR4 具有優異的絕緣性能，適用于高電壓和高頻電路。



機械強度：FR4 板材具有較高的機械強度和韌性。



耐熱性：FR4 材料能夠在較寬的溫度范圍內保持穩定的物理和電氣性能。



低吸濕性：FR4 對水分的吸收較低，因此適用于潮濕環境。



應用領域

由于其阻燃特性和優異的綜合性能，F(xiàn)R4 廣泛應用于以下領域：



消費電子：如計算機、手機、家用電器等。



工業控制：自動化控制系統、傳感器等。



電信設備：路由器、交換機、基站等。



醫療設備：心電圖儀、監護儀等高安全性要求的設備。



結論

FR4 材料的 UL 94 V-0 阻燃等級使其成為一種非常安全可靠的PCB基材，適用于對防火要求嚴格的應用。其高絕緣性、機械強度、耐熱性和低吸濕性等優良性能，使得 FR4 成為電子制造業中不可或缺的重要材料。在進行PCB設計和制造時，選擇符合阻燃等級要求的材料，如 FR4，可以顯著提高產品的安全



正常狀態下，若某點可得功率超過15W或工作電壓超過50V，則阻燃等級需V-1以上；若某點在工作電壓超過400V的情況下可得功率超過15W，則阻燃等級需V-0；



正常狀態下，若某點在工作電壓超過50V,小于等于400V時，可得功率超過15W，則阻燃等級需V-1以上；



若某點在工作電壓超過400V的情況下可得功率超過15W，則阻燃等級需V-0（EN60065標準）。



分析電路特性，確定PCB隔離



1、判定PCB中哪些是與最終可觸及件有電氣聯系；



2、確定產品輸入，輸出，接地，及用戶可觸及端口；



3、如果輸入輸出是要求隔離的，則需分析電路圖，找出跨接輸入輸出的器件，如變壓器，光耦，電容器，并繪制草圖，確定隔離帶。



4、如果是帶有隔離輔助電源的，也要找出跨接輸入輸出的器件，繪制草圖，并標注和主電路的連接關系，確定隔離帶；



分析電路類型，確定絕緣類型



1、針對用戶可觸及電路的特點，確定可行的保護方法；對于需要采取雙重保護的電路可以采用：基本絕緣＋保護接地，雙重絕緣，加強絕緣等三種方式構成。



2、根據絕緣跨接的電路類型，查表2確定絕緣類型；



估計工作電壓，確定絕緣距離(估計只作設計參考，判定合格需經測試確定)



1、根據電路特性，估計絕緣跨接的兩電路之間的最大可能工作電壓(有效值和峰值)，



推薦工作電壓有效值保守估計方法為:



通常無PFC等升壓電路的一次、二次電路之間按輸入最大電壓估計，隔離變壓器原副邊電壓按原邊電壓最大值加上副邊最大值估計

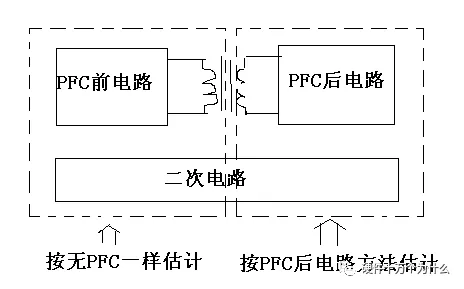

對有PFC或類似升壓電路的一次、二次電路之間，PFC前端按無PFC一樣估計，PFC后端按PFC輸出電壓估計，PFC后端隔離變壓器原副邊電壓按原邊電壓最大值加上副邊最大值估計。



2、根據產品應用條件，對照污染等級、安裝類別定義，確定絕緣距離應查的表格，再根據絕緣類型和估計的工作電壓，查對應的表格，判定絕緣距離。

3、多層PCB板同一層面上的絕緣距離確定方法與上述方法相同，PCB層間厚度也與絕緣等級密切相關，工作絕緣、基本絕緣沒有厚度要求(只有耐壓要求)；附加絕緣、加強絕緣要求厚度至少為0.4mm，同時滿足耐壓要求。



4、推薦按照下列步驟進行：



Step1：確定過電壓等級



Step2：估算工作電壓的峰值，重復峰值



Step3：查表確定電氣間隙；并且根據絕緣類型確定最終距離：



Step4：估算工作電壓的有效值；



Step5：估計污染等級和材料的CTI值；

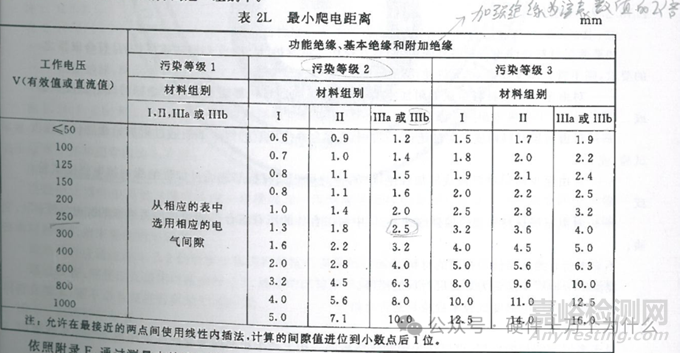

Step6：查表6確定爬電距離，根據絕緣類型確定最終爬電距離：



Step7：如果爬電距離小于電氣間隙，則選取電氣間隙的數值為爬電距離；



5、一般額定輸入電壓為220V設備，則一次電路與SELV之間應大于5mm；SELV對保護地應大于2mm；輸入對保護地應大于3.2mm，考慮到防雷推薦為4mm；



滿足絕緣距離的判定



絕緣距離是否符合要求，對于不同的絕緣類型判定方法不同。



1 工作絕緣的判定



       工作絕緣是保證設備正常工作的絕緣，一般不涉及產品的安全性能，因而要求相對寬松，滿足下列條件之一，即符合要求：



1、電氣間隙和爬電距離符合規范的要求；



2、短路該絕緣跨接的兩電路部分，沒有著火、電擊等危險情況；



3、能承受相應的抗電強度；



2 基本絕緣、附加絕緣、加強絕緣的判定



基本絕緣、附加絕緣、加強絕緣是保證設備的安全性能的絕緣，要求嚴格，必須滿足距離要求，并且滿足耐壓要求(詳見GB4943表18)

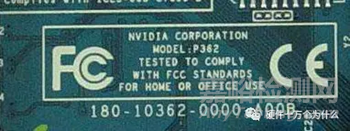

PCB標識與注意事項



1、保險絲附近是否有6項完整的標識，包括保險絲序號，熔斷特性，額定電流值，防爆特性，額定電壓值，英文警告標識，如F101 F3.15AH,250Vac,“CAUTION: For Continued Protection Against Risk ofFire, Replace Only With Same Type and Rating of Fuse”。



保險絲額定值需標注在保險絲座旁邊，格式例如“T315mA L125V”。



2、交流輸入標識L、N以及保護接地標識



3、接線端標識應是唯一的，且不易引起混淆、誤解。



4、同一設備不同單板之間元器件參考位最好是唯一的，且單板應有可區分的名稱標識；單板應預留適當?shù)目瘴?，以便貼上條碼(或等效識別標識)，不跨接除工作絕緣以外的絕緣，不遮擋其他絲印或標識，也不被遮擋、破壞。



5、PCB板設計時應充分考慮安裝應用條件，留出足夠的板邊距，以滿足安裝后與外殼或其他元器件電氣間隙和爬電距離要求，并防止標識被遮擋、破壞。



6、外形對稱元器件PCB設計時應考慮防呆，如IC的第一腳位為方孔，變壓器原副邊腳位不對稱，貼片IC的第一腳加一圓點(或等效標識),單板不對稱安裝或虛開一防呆孔。



7、PCB絲印應包含其版本信息，PCB設計更改，版本應作相應的更改。



8、隔離帶用白色絲印作為劃分標識；



9、電擊危險的標識見ISO 3864，編號5036；



PCB設計更改控制



1、PCB更換新廠家或新材料，必須提供材料及其阻燃等級UL認證證書給安規室備案；



2、對實行安規控制的量產產品，含正在做和已做完安規認證產品的PCB設計更改(含更換新廠家或新材料)，應有詳細記錄，詳細記錄應包含更改原因、更改詳細描述、更改設計人、日期、版本等，并報安規室認可備案，未經安規室認可，不得在量產產品上使用認證標記;



3、PCB人員設計時執行規范，工藝人員負責審核PCB安規設計是否符合規范，保證本規范范圍內產品PCB安規設計符合規范；安規人員負責整機產品的安規審查，并監督本規范執行情況；



4、對量產產品PCB設計更改，工藝審核符合規范后，工藝部門知會安規人員，安規部門負責報認證公司認可，認證公司認可后量產產品才能使用認證標識。
