簡單說，史密斯圓圖是歸一化阻抗的圖形表示。

當設計阻抗匹配網絡時，在傳輸線理論以及電路設計中會使用到史密斯圓圖。網絡分析儀會使用史密斯圓圖來顯示在特定頻率范圍內的復數阻抗。史密斯圓圖可顯示所有類型的復數。如果我們觀看復數阻抗史密斯圓圖，可以看到從左到右阻抗值從0 Ω 逐漸增加到無窮大。

要學習史密斯圓圖，先弄懂反射！

入射與反射功率

矢量網絡分析的基本形式包括測量沿傳輸線傳播的入射波、反射波和傳輸波。我們?cè)诖?使用光波長作為類比，當光照射到透鏡上時（入射能量），一部分光會從透鏡表面反射回去， 但大部分光會繼續穿過透鏡（傳輸能量）（圖 1）。如果透鏡的表面是鏡面的，則大部分 光線會反射回去，只有極少或沒有任何光線穿過透鏡。雖然射頻和微波信號的波長不同，但原理是相同的。矢量網絡分析儀可以精確地測量入射、 反射和傳輸?shù)哪芰浚绨l(fā)射到傳輸線上的能量、由于阻抗失配而沿著傳輸線反射回 信號源的能量，以及成功傳輸?shù)阶罱K設備（例如天線）的能量。

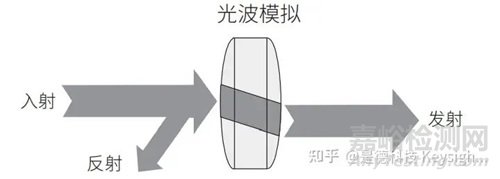

圖 1. 光波與高頻器件表征的類比

史密斯圓圖回顧

表征器件時，發生的反射數量由入射信號“看到”的阻抗決定。阻抗可以用實部和虛部來 表示（R + jX 或 G + jB），因此我們可以在一個稱為阻抗復平面的矩形網格上繪制出阻抗。不過，開路（一種常見的射頻阻抗）出現在實軸的無窮遠處，因此無法顯示出來。此時我們可以使用極坐標圖，因?yàn)樗軌蚋采w整個阻抗面。它不是直接繪制復值反射系數 的阻抗圖，而是以矢量形式顯示。矢量的幅度是其距離顯示中心的距離，矢量與從中心點 到最右邊的直線之間的角度即為相位。極坐標圖的缺點是不能直接從顯示圖中讀取阻抗值。由于復阻抗與反射系數之間有一一對應的關系，故阻抗復平面的正實半部分可以映射到 極坐標顯示圖， 結果便形成了史密斯圓圖。所有電抗值和從 0 到無限大的所有正電阻值 均落在史密斯圓圖內（圖 2）。在史密斯圓圖上，恒定電阻的軌跡表現為圓，而恒定電抗的軌跡表現為圓弧。史密斯圓 圖上的阻抗始終歸一化為所關注的元器件或系統的特征阻抗，對于射頻和微波系統來說 通常是 50 Ω，對廣播和有線電視系統則為 75 Ω。理想的終端位于史密斯圓圖的中心。

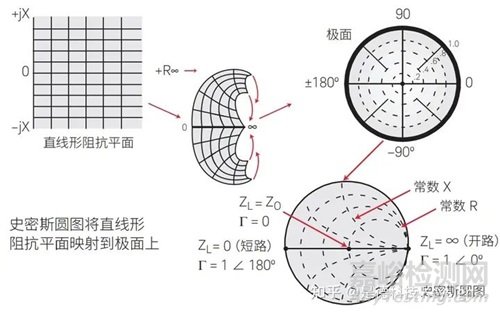

圖 2. 史密斯圓圖回顧

功率傳輸?shù)臈l件

假設源電阻為 RS，負載電阻為 RL，為了將最大功率傳送到負載，兩個器件之間的連接必 須滿足理想的匹配條件。無論激勵是直流電壓源還是射頻正弦波源，只要 RL = RS，就能 實現這一條件（圖 3）。如果源阻抗不是純電阻，那么，只有當負載阻抗等于源阻抗的復數共軛時，才能實現最大 功率傳送。通過對阻抗虛部取反號，可以滿足這一條件。

例如，若 RS = 0.6 + j 0.3，則復 數共軛為 RS* = 0.6 – j 0.3。

使用高頻傳輸線的主要原因之一是需要高效率地傳送功率。如果頻率很低（波長非常長）， 那么簡單的導線便足夠傳導功率。導線的電阻相當小，對低頻信號的影響也很小。無論 在導線上何處進行測量，得到的電壓和電流值均相同。在較高頻率上，波長與高頻電路中導體的長度相當或者更小，而可以認為功率是以行波 方式傳輸?shù)摹．?dāng)傳輸線以其特性阻抗端接時，傳送至負載的功率最大。若端接負載與特性 阻抗不相等，則未被負載吸收的那部分信號將被反射回信號源。若傳輸線的端接負載等于其特性阻抗，則所傳輸?shù)墓β示回?fù)載所吸收，不會產生任何 反射信號（圖 4）。觀察射頻信號包絡隨傳輸線距離的變化，結果未發現任何駐波，這是 因?yàn)闆]有反射，能量只朝一個方向流動。

圖 3. 功率傳送

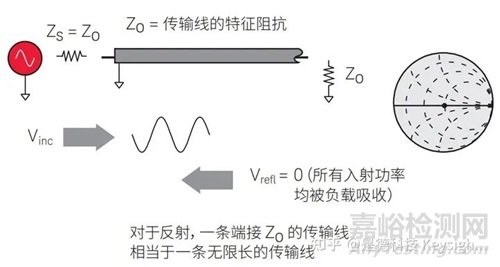

圖 4. 用 Z0 端接的傳輸線

當傳輸線用短路端接時（短路不能維持電壓，因而耗散功率為零），反射波會沿傳輸線返回 到信號源（圖 5）。在負載平面處，反射電壓波的幅度必然等于入射電壓波幅度，而相位則 相差 180°。反射波與入射波幅度相等，但方向相反。

若傳輸線以開路端接（開路沒有電流），則在負載面上，反射電流波的相位將與入射電流波 相差 180°，而反射電壓波與入射電壓波同相。這樣可以保證在開路處的電流為 0。反射 電流波和入射電流波的幅度相等，傳播方向相反。無論是短路還是開路，傳輸線上都會 產生駐波。電壓谷值將為 0，而電壓峰值將為入射電壓電平的 2 倍。

若在傳輸線終端接一個 25 Ω 電阻器，使傳輸線介于全吸收和全反射之間的狀態，則一部分 入射功率被吸收，另一部分入射功率被反射。在負載面處，反射電壓波的幅度將是入射波 幅度的 1/3，且兩種波的相位相差 180°。駐波的谷值不再為 0，而峰值則小于短路和開路時 的峰值。峰值和谷值之比將為 2:1。

以往確定射頻阻抗的方法是使用射頻探頭/檢波器、一段開槽傳輸線和一個 VSWR（電壓 駐波比）測試儀來測量 VSWR。當探頭沿傳輸線移動時，測試儀會記下峰值和谷值的相對 位置和數值。根據這些測量結果，便可推導出阻抗。您可以在不同頻率下重復執行此測量 步驟。現代矢量網絡分析儀能在頻率掃描期間直接測量入射波和反射波，然后以多種格式 （包括 VSWR）顯示阻抗結果。

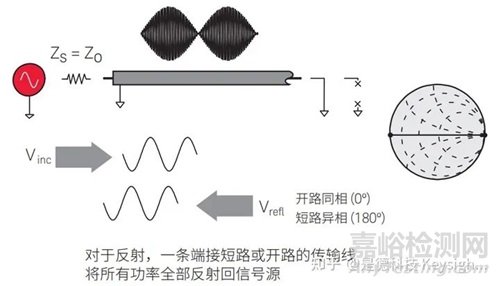

圖 5. 短路、開路端接的傳輸線
