摘 要： 分析稱量法制備氣體標準物質的影響因素。稱量法制備氣體標準物質的影響因素有氣瓶形變和瓶體溫度升高。氣瓶形變的大小會造成空氣浮力的變化，另外將高壓氣體充入氣瓶時會使瓶體溫度升高，導致瓶體周?chē)諝鉁囟壬?，改變空氣密度，也?huì)造成空氣浮力的變化。稱量法制備氣體標準物質是在常溫常壓環境下進行的，環境空氣產生的浮力會對天平稱量結果產生影響，尤其在制備低含量或小不確定度的氣體標準物質時，需要考慮其影響。由于氣瓶形變產生空氣浮力引起的質量變化基本上可以忽略，主要考慮瓶體溫度升高產生的影響。當氣瓶升溫6 ℃時，造成的稱量值變化約為0.1 g，在正常的配制過程中，每次充裝質量一般不低于10 g，由此引入的稱量值變化為1%左右。在利用稱量法配制氣體標準物質時，要充分考慮充裝速度的快慢、稱量時間的長短，避免由于溫度變化引入的稱量不確定度。



關鍵詞： 稱量法； 氣體標準物質； 空氣浮力



標準物質是一種具有足夠均勻性和穩定性的特定特性的物質，作為分析測量行業中的“量具”，在校準測量?jī)x器和裝置、評價測量分析方法、測量物質或材料特性值和考核分析人員的操作技術水平，以及在生產過程中產品的質量控制等領域起著不可或缺的作用[1]。氣體標準物質是指以混合氣體、純氣或高純氣形式存在和使用的標準物質[2]。無論是氣體標準物質還是液體、固體等其他類型的標準物質，都要求其具有合理、準確評定的不確定度。

氣體標準物質的制備方法主要有稱量法、體積法、壓力法、比較法等。其中稱量法可直接溯源至基本量，是一種國際公認的基準方法。采用稱量法制備氣體標準物質量值準確可靠，不確定度評定清晰[2]。由于氣體標準物質自身的特點，為了便于運輸和使用，一般采用鋼質、鋁合金質等硬質容器[3]。

在采用稱量法制備氣體標準物質的過程中，氣瓶形變導致的空氣浮力變化會對稱量結果產生一定影響，是不確定度評定時需要考慮的因素[4]。而對于空氣浮力變化產生的影響多限于對已知公式或相似影響結論的直接采用，而較少?gòu)膶?shí)驗本身或理論角度對影響進行分析和量化。

筆者從理論角度對空氣浮力變化對稱量結果的影響進行了分析，為標準物質研制過程提供理論基礎和分析依據，從而使氣體標準物質的配制更為準確，不確定度的分析更加合理。



1、 稱量法的原理



稱量法制備氣體標準物質的原理是通過定量轉移純氣體、純液體或由稱量法制備的已知組分含量的混合氣體到貯裝氣瓶來制備氣體標準物質[5]。

具體制備過程：分別稱量充入一定量已知濃度氣體前后氣瓶的質量，所充入組分的質量由兩次稱量讀數之差來確定。依次充入不同的組分氣體，從而獲得一種混合氣體?；旌蠚怏w中各組分的含量以摩爾分?jǐn)?shù)表示，定義為組分i的物質的量與混合氣體總物質的量之比[6]，按式(1)計算：



(1)

式中：mk——混合氣中組分k的質量，g；

xk——混合氣中組分k的摩爾分?jǐn)?shù)；

Mk——組分k的摩爾質量，g/mol；

n——最終混合氣中組分的數量；

xi——組分i的摩爾分?jǐn)?shù)；

Mi——組分i的摩爾質量，g/mol；

mf——最終混合氣的質量，g。

由式(1)可知，稱量法制備氣體標準物質時，充入氣體組分質量要足夠大，才能夠準確稱量。當所要配制的混合氣組分濃度比較低時，為了避免稱量極少量的組分氣體，以確保組分氣體稱量的準確度，對含量較低的標準氣體采用逐級稀釋法配制，即先配制一個較高濃度的混合氣體，再用稀釋氣對該混合氣體進行稀釋[7]。



2、 主要影響因素





常見的氣體標準物質在氣瓶?jī)?nèi)存儲的壓力一般為10 MPa左右。在氣體標準物質的制備過程中，需要向氣瓶?jī)?nèi)充入一定量的氣體，讀取天平示值來計算氣體標準物質的標準值，因此稱量的準確度和天平的精密度決定了量值的準確性。

目前，用稱量法制備氣體標準物質時，主要采用高精度電子天平稱量。新配制的還未使用的氣體標準物質的瓶?jī)?nèi)壓力為10 MPa (100個大氣壓)，即氣瓶的工作壓力。在此壓力下，鋁合金瓶身會產生輕微的形變，形變的大小會造成空氣浮力的變化；另外，將高壓氣體充入氣瓶時會使瓶體溫度升高，導致瓶身周?chē)諝鉁囟壬?，改變空氣密度，也?huì)造成空氣浮力的變化[8]。上述兩個因素均會對稱量的準確性造成一定影響。

2.1 氣瓶形變產生的影響

依據GB/T 11640—2011《鋁合金無縫氣瓶》，水壓試驗后，容積殘余變形率不大于5%。實際配制過程中，氣瓶的形變幾乎無法察覺，為保險起見，并參考相關文獻[9?12]，氣瓶的形變率記為α，在充滿氣體的情況下，氣瓶的形變率α=2%。以4 L氣瓶為例，其形變量為80 mL。為方便計算，設氣瓶容積(體積)V=4 L。

以常用的氮?dú)鉃槔?，氣瓶充滿氮?dú)鈺r(shí)(20 ℃，10 MPa ，4 L)，氮?dú)獾睦碚撡|(zhì)量按式(2)計算：



(2)

式中：m1——氮?dú)獾睦碚撡|(zhì)量，g；

p0——大氣壓，p0=0.1 MPa；

V——鋁合金氣瓶體積，4 L；

M1——氮?dú)饽栙|(zhì)量，28 g/mol；

R——比例常數，R=8.314 J/(mol圖片K)；

T——氣瓶溫度，T=293.15 K。

氣瓶產生2%的形變時，空氣浮力增加量F按式(3)計算：



(3)

式中：ρ0——空氣密度(20 ℃，標準大氣壓條件下，

ρ0=1.205 kg/m3；

g——重力加速度，g=9.8 N/kg；

α——氣瓶形變率。

反映在電子天平上，由于空氣浮力增加，而減少的質量m′按式(4)計算：



(4)

則顯示質量與實際質量的比值γ按式(5)計算：



(5)

式中：M0——空氣的摩爾質量，M0=29 g/mol。

計算得γ=0.989。由于M0為定值，所以m1越大，γ越趨近于1；α越小，γ越趨近于1。不同氣瓶形變率時的γ值見表1。

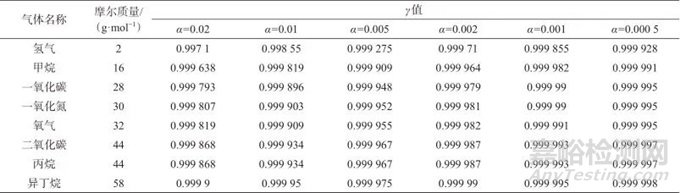

表1   不同氣瓶形變率時的γ值

Tab. 1   γ value of different gas cylinder deformation rate



由表1可知，在充滿氫氣，且α=2%時，由于氣瓶形變產生空氣浮力引起的質量減少為0.29%，事實上當α=0.1%時，更接近實際情況[13?14]，此時γ=0.999 855，即由氣瓶形變產生空氣浮力引起的質量減少為0.014 5%。當充入多種不同氣體時，每種氣體引起的α不同，表示該組分氣體分壓不同，即該氣體含量不同，含量越低，由此引起的質量減少越少。但是充入量越少，由天平精密度引入的不確定度越大。總的來說，基本上可以忽略由于氣瓶形變產生空氣浮力引起的質量減少[15?16]。

2.2 瓶體溫度升高產生的影響

在標準大氣壓條件下，不同溫度的干空氣密度見表2。由表2可知，在正常工作環境條件下，空氣溫度每增加1 ℃，減小的空氣密度Δρ =0.004 kg/m3。假設充氣速度較快，引起氣瓶溫度升高Δt ℃，同時氣瓶溫度的升高引起瓶身周?chē)h(huán)境空氣升高，由此造成的空氣浮力變化按式(6)計算[17?18]：

表2   不同溫度時的干空氣密度

Tab. 2   Dry air density at different temperatures



Δ (6)

式中：ρ′——未充氣時空氣密度，kg/m3；

ρt——氣瓶溫度升高Δt ℃時空氣密度，kg/m3。

反映在電子天平上，由于氣瓶溫度升高，空氣浮力減小，而增加的質量按式(7)計算：



(7)

由于充裝速度的快慢、稱量時間的長短，會造成氣瓶升高的溫度不一樣，但均可在短時間內與室溫重新達到平衡，當Δt取不同值時，由于空氣浮力變化造成的稱量值變化見表3。

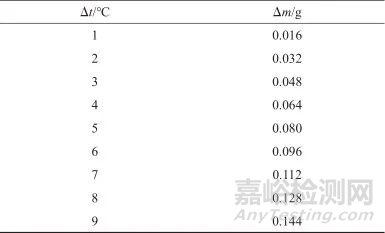

表3   氣瓶升高不同溫度時稱量值的改變量

Tab. 3   The amount of change in weighing value of gas cylinders after rising different temperatures



由表3可知，當氣瓶升溫6 ℃時，造成的稱量值變化接近0.1 g，在正常的配制過程中，每次充裝質量一般不低于10 g，由氣瓶溫度升高引入的稱量變化為1%左右，這會對稱量準確性造成一定影響，因此在利用稱量法配制氣體標準物質時，充裝氣體的速度要適中，并根據計劃充裝量適當調整。當充裝量較少時，要適當延長充裝時間，并待氣瓶溫度平衡

后再進行稱量，避免由于溫度變化引入的稱量不確定度。





3、 結語



從理論角度，利用數學模型，從氣瓶形變和瓶體溫度升高兩個因素對空氣浮力變化造成的稱量變化進行了分析，氣瓶形變產生的空氣浮力引起的質量變化基本上可以忽略，主要考慮瓶體溫度升高產生的影響。在利用稱量法配制氣體標準物質時，充裝速度的快慢、稱量時間的長短，會造成氣瓶溫度不同程度的升高，進而影響標準物質的配制精確度，且使配制引入的測量結果不確定度增大，因此在利用稱量法配制氣體標準物質時，要充分考慮充裝速度的快慢、稱量時間的長短，避免由于溫度變化引入的稱量不確定度，以便于更加準確的配制氣體標準物質和評定其不確定度。



參考文獻：



1 李羽飛，孟晨，劉彩霞.標準氣體制備技術研究綜述［J］.化工裝備技術，2021（5）：12.

    LI Yufei，MENG Chen，LIU Caixia. Summary of research on standard gas preparation technology［J］. Chemical Equipment Technology，2021（5）：12.



2 劉鍵夫，于國健，夏山林.淺談氣體標準物質配制流程［J］.低溫與特氣，2023，41（4）：32.

    LIU Jianfu，YU Guojian，XIA Shanlin. Discussion on preparation process of gas reference materials［J］. Low Temperature and Specialty Gases，2023，41（4）：32.



3 高向放，國恒政，呂慢慢.基于稱量法制備標準氣體配氣裝置的研制與應用［J］.化工裝備技術，2022，（3）：5.

    GAO Xiangfang，GUO Hengzheng，LYU Manman. Development and application of gas distribution device for preparing standard gas based on weighing method［J］. Chemical Equipment Technology，2022，（3）：5.



4 劉清方.液化石油氣鋼瓶容積變形率的彈塑性分析與計算［J］.中國鍋爐壓力容器安全，1997（3）：15.

    LIU Qingfang. Elastoplastic analysis and calculation of volumetric deformations of liquefied petroleum gas cylinders［J］. China Special Equipment Safety，1997（ 3）：15.



5 騰躍，王德發，譚祎，等.重量法配氣中氣瓶稱量的質量控制和不確定度評價［J］.計量技術，2014（5）：19.

    TENG Yue，WANG Defa，TAN Yi，et al. Quality control and uncertainty evaluation for cylinder weighing in preparation of gas reference materials by gravimetric method［J］. Measurement Technique，2014，（5）：19.



6 朱瑾，何煒，周劍平，等.汽車尾氣檢測用標準氣體的制備及質量控制［J］.化學工程與裝備，2023（2）：231.

    ZHU Jin，HE Wei，ZHOU Jianping，et al. Preparation and quality control of standard gas for vehicle exhaust detection［J］. Chemical Engineering & Equipment，2023（2）：231.



7 曹志剛，王德發，吳海.重量法配氣的稱量數學模型及其不確定度評定［J］.化學分析計量，2010（1）：11.

    CAO Zhigang，WANG Defa，WU Hai. The weighing mathematical model and its uncertainty evaluation of weighting method［J］. Chemical Analysis and Meterage，2010（1）：11.



8 曹永杰，平瞇，張珍.氮中二氧化硫氣體標準物質稱量不確定度的評估［J］.低溫與特氣，2019（2）：22.

    CAO Yongjie，PING Mi，ZHANG Zhen. Standard material for sulphur dioxide gases in nitrogen evaluation of uncertainty in weighing［J］. Low Temperature and Specialty Gases，2019（2）：22.



9 叢林，韓薇，柳蔚.標準氣體的制備［J］.低溫與特氣，2017，35（4）：31.

    CONG Lin，HAN Wei，LIU Wei. Preparation of standard gases［J］. Low Temperature and Specialty Gases，2017，35（4）：31.



10 ADRIAAN M H，HAFNER K. Atomic weights in gas analysis［J］. Metrologia，2014，51（1）：80.



11 方正，潘義，江月軍.稱量法制備1 μmol /mol 氮中微氧氣體標準物質的質量控制［J］.計量學報，2010. 31（5A）：109.

    FANG Zheng，PAN Yi，JIANG Yuejun. Quality control in the preparation of 1 μmol /mol micro-oxygen in nitrogen gas reference materail by gravimetric method［J］. Acta Metrologica Sinica，2010，31（5 A）：109.



12 王德發，吳海，黃鵬，等.標準氣體氣瓶體積膨脹的精確測量［J］.計量學報，2021（10）：1 393.

    WANG Defa，WU Hai，HUANG Peng，et al. Accurate measurement of volume expansion of standard gas cylinder［J］. Acta Metrologica Sinica，2021（10）：1 393.



13 吳海，馬浩淼，王振，等.氮中氯氣標準物質的研制［J］.計量技術，2018（1）：6.

    WU Hai，MA Haomiao，WANG Zhen，et al. Preparation of reference material for chlorine in nitrogen［J］. Metrology Science and Technology，2018（1）：6.



14 潘義，方正，楊嘉偉.氮中二氧化氮?dú)怏w標準物質的研制［J］.化學研究與應用，2012（5）：816.

    PAN Yi，F(xiàn)ANG Zheng，YANG Jiawei. Development of a reference material for nitrogen dioxide gases in nitrogen［J］. Chemical Research and Application，2012（5）：816.



15 張?chǎng)?，胡德?氮中微量一氧化碳?xì)怏w標準物質定值影響因素及分析方法的研究［J］.計量技術，2014（11）：35.

    ZHANG Wen，HU Delong. Study on the factors affecting the determination of trace carbon monoxide in nitrogen［J］. Metrology Science and Technology，2014（11）：35.



16 吳國忠，張金波，鮑光強，等.稱量法制備氮中乙烯氣體標準物質［J］.低溫與特氣，2023（3）：31.

    WU Guozhong，ZHANG Jinbo，BAO Guangqiang，et al. Preparation of ethylene gas reference material nitrogen by gravimetric method［J］. Low Temperature and Specialty Gases，2023（3）：31.



17 宋福勝.氮中異丁烯氣體標準物質研制［J］.中國計量，2022（2）：98.

    SONG Fusheng. Development of isobutene gas reference material in nitrogen［J］. China Metrology，2022（2）：98.



18 王德發，張?bào)w強，韓橋，等.二氧化碳中全氟異丁腈氣體標準物質的研制［J］.計量學報，2021，42（1）：123.

    WANG Defa，ZHANG Tiqiang，HAN Qiao，et al. Research on gas reference material of C4F7N in carbon dioxide［J］. Acta Metrologica Sinica，2021，42（1）：123.



引用本文： 楊濤濤，宋笑明，李博 . 稱量法制備氣體標準物質影響因素［J］. 化學分析計量，2024，33（5）：1. (YANG Taotao, SONG Xiaoming, LI Bo. Factors influencing the preparation of gas reference materials by weighing method[J]. Chemical Analysis and Meterage, 2024, 33(5): 1.)
