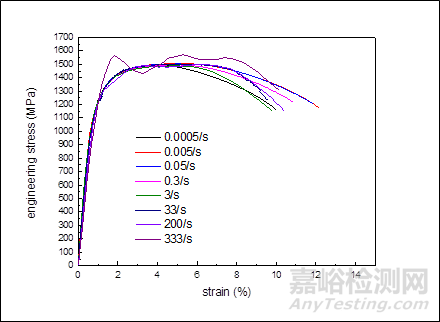

在應變速率0.001/s至1000/s區間內，要獲得不同數量級下的應力-應變曲線，需要不同的測試設備，即準靜態萬能材料試驗機和高速拉伸試驗機。準靜態萬能材料試驗機可滿足應變速率0.001/s至10/s（準靜態拉伸應變速率）下的測試，高速拉伸試驗機可滿足應變速率10/s至1000/s（高速拉伸應變速率）下的測試。

所以，“如何獲得應變速率0.001/s 至1000/s區間的應力-應變曲線”這一問題，可轉化成“如何將兩套工作原理不同的測試設備測得的結果完美且可靠地整合在一起”。回答此問題，需要從以下四個方面進行設計。

（一）試樣設計

試樣幾何尺寸不一樣，尤其是試樣的平行部長寬不一樣，即使是同一臺測試設備，獲得的測試結果也會不一樣。因此在不同的測試設備上進行測試，試樣的平行部長寬必須一致。

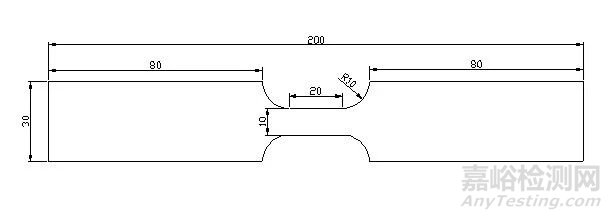

我們知道高速拉伸試驗機具有其倔強性（局限性），所以試樣的設計只能以高速拉伸試樣為基準，設計準靜態拉伸試樣，讓準靜態試驗機的試樣遷就高速拉伸試驗機的試樣，沒有其他選擇。準靜態拉伸試樣的平行部長寬與高速拉伸試樣的平行部長寬一致，只是試樣個子（總長）高些。

（二）應變測量

在常規拉伸試驗中，應變測量設備一般有機械接觸式引伸計、激光引伸計、光學應變測量系統等。既能用于準靜態拉伸測試又能用于高速拉伸測試，當屬激光引伸計和光學應變測量系統。論測量信息的豐富度，似乎光學應變測量系統又要?jiǎng)僖换I。為了獲得應變速率0.001/s 至1000/s區間可靠的應力-應變曲線的一方-應變,暫且選用光學應變測量系統作為應變的測量設備。

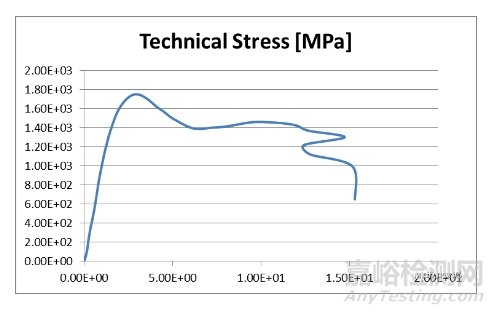

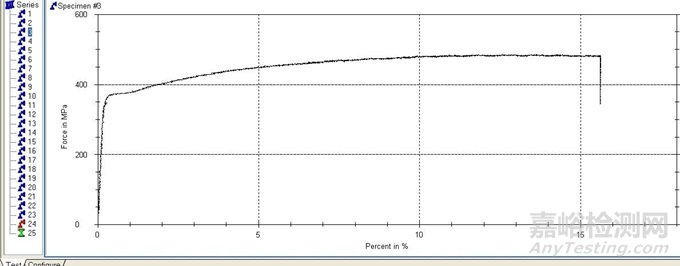

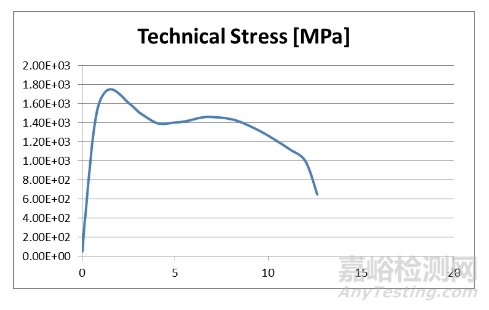

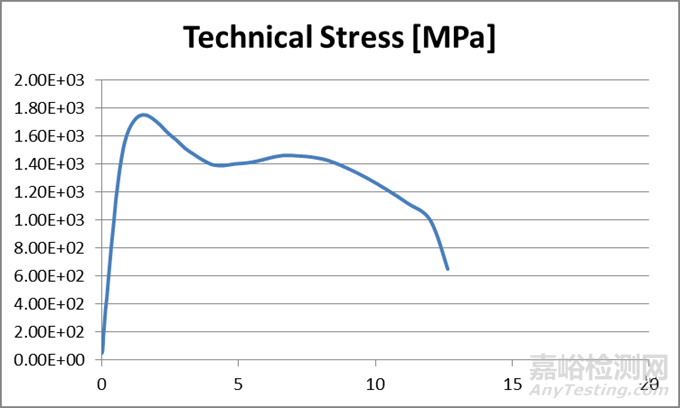

如果沒有以上所提的應變測量設備，可以考慮嘗試大應變的應變計。曾用滿量程10%應變的應變計測出15.5%的應變，也是奇特之事。由于后來用光學應變系統，沒再進行大應變計的實驗，也沒對此結果進行進一步驗證，也是遺憾。

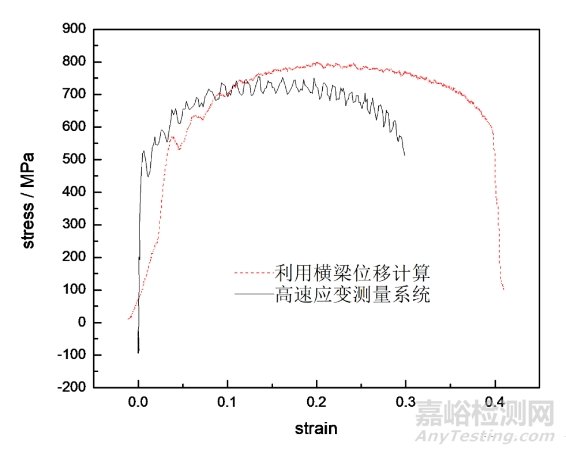

如果手頭上什么應變測量設備也沒有，也不能用衡量位移計算應變。

為什么準靜態拉伸試樣總長要比高速拉伸試樣總長要長？這與準靜態拉伸試驗機的夾持系統有關。相對于高速拉伸試驗機的夾持系統，準靜態拉伸試驗機的夾持系統要龐大些，小小試樣被夾在里面，要是試樣個子不高些，光學應變測量系統看不見。

（三）力值校準

為了獲得應變速率0.001/s -1000/s之間每個應變速率的測試，需要不同的力值測量設備。準靜態拉伸試驗機和高速拉伸試驗機工作原理不同，要將此兩套測力設備的測試結果有機的整合，需要對其測試結果進行驗證。

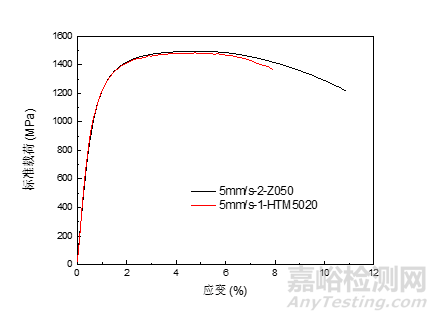

驗證方法是測試試樣規格相同（試樣平行部長寬一致，夾持端長度不同），測試速率相同，測試材料相同（同一張板料上取樣），應變測量設備相同，就是測力設備不同。試驗后，對標兩套力值測量設備所獲得的應力-應變曲線的一致性。

如何獲得應變速率0.001/s 至1000/s區間的應力-應變曲線的第四個設計-同步出發與同步采集，明天繼續。

(四）數據同步采集

光學應變測量系統負責應變的測量，準靜態拉伸試驗機或者高速拉伸試驗機負責應力的測量，將應變和應力合在一起，需要解決應變和應力同步采集的問題。

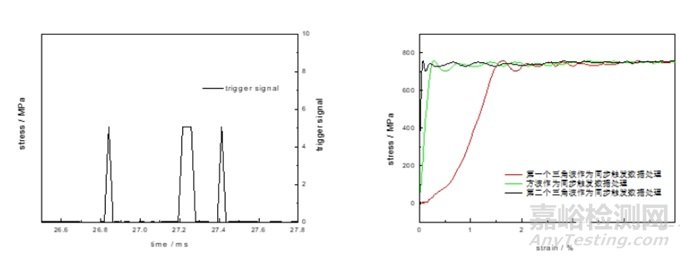

應變和應力數據同步采集

應變采集相對于應力采集提前0.000024s

那么如何做到數據同步采集，不同的設備，處理細節不一樣。在此需要提到同步觸發的概念，設備采集數據，需要獲得一個觸發指令，才開始采集數據，找到觸發信號，也就掌握了數據同步采集了。

至此，關于“如何獲得應變速率0.001/s 至1000/s區間的應力-應變曲線”已經分享完了，從試樣設計、應變測量、力值校準、同步采集等四個方面，開啟一場高速拉伸測試之旅吧。
