      某曲軸在服役過程中發生開裂現象，研究人員采用宏觀觀察、化學成分分析、力學性能測試、微觀分析等方法對某開裂曲軸進行分析，以防止該類問題再次發生。

1、理化檢驗

1.1 宏觀觀察

       曲軸宏觀形貌如圖1所示。由圖1可知：其中一節軸表面存在裂紋。

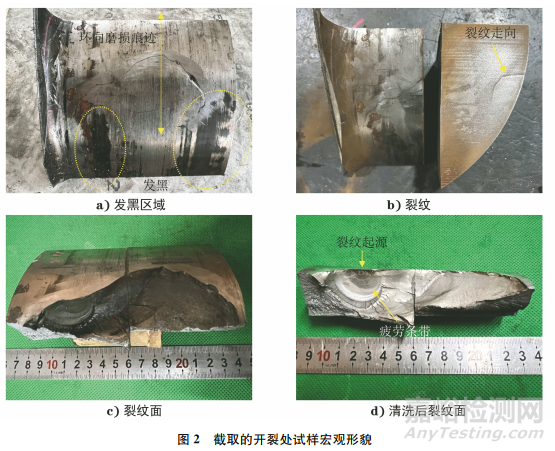

      截取的開裂處試樣宏觀形貌如圖2所示。由圖2可知：曲軸表面存在明顯的環向磨損痕跡，部分區域發黑[見圖2a)]，分析認為該區域是由摩擦高溫導致的；裂紋面整體較為潔凈，未見異物覆蓋，裂紋面上可見疲勞條帶，呈疲勞斷裂的宏觀形貌特征，疲勞條帶的收斂位置為裂紋源區，說明裂紋起源于曲軸表面。

1.2 化學成分分析

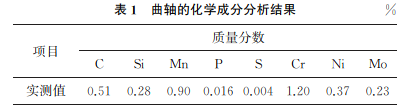

      在曲軸基體處取樣,并對試樣進行化學成分分析，結果如表1所示。

1.3 力學性能測試

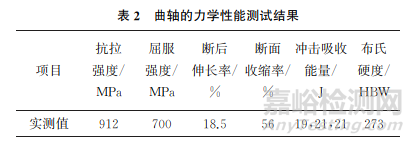

      在曲軸基體1/2半徑位置截取縱向拉伸試樣、沖擊試樣和硬度試樣,并對試樣進行測試，結果如表2所示。

1.4 微觀分析

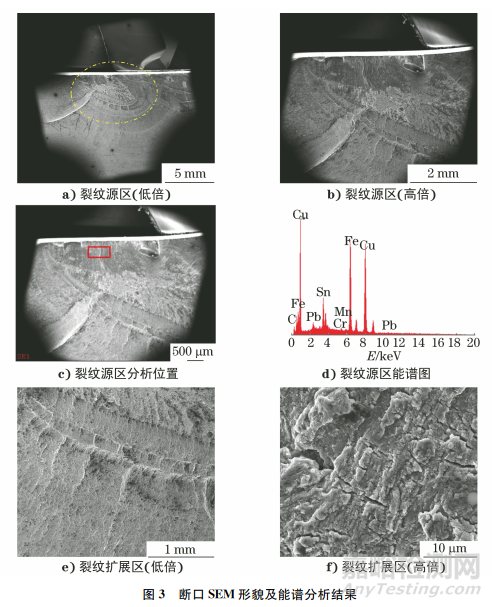

      在斷口上截取試樣,將試樣清洗后，對試樣進行掃描電子顯微鏡(SEM)和能譜分析，結果如圖3所示。由圖3可知：裂紋源區銅、錫、鉛等雜質元素含量較高；裂紋擴展區可見大致平行的二次裂紋，呈疲勞斷裂的微觀形貌特征。

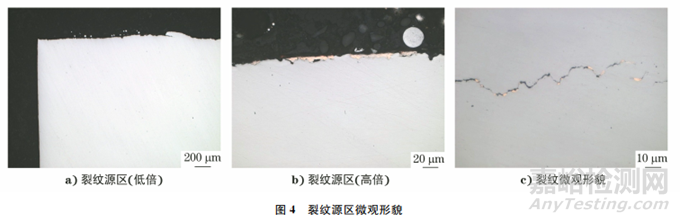

      截取裂紋源區的剖面，制備金相試樣，將試樣鑲嵌、磨拋后，置于光學顯微鏡上觀察，結果如圖4所示。由圖4可知：裂紋源區覆蓋著一層其他物質；主裂紋附近表面可見較多與主裂紋平行的微裂紋，放大觀察可見裂紋內有銅黃色物質填充。

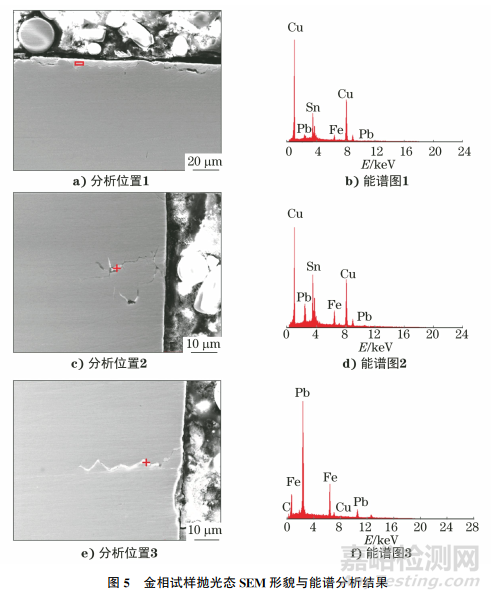

      對剖面金相試樣進行能譜分析，結果如圖5所示。由圖5可知：主裂紋面上的覆蓋物與微裂紋內的填充物成分均為較高含量的銅、錫、鉛元素中的一種或者幾種，分析認為這些物質來源于與曲軸開裂位置配合的銅合金軸瓦。

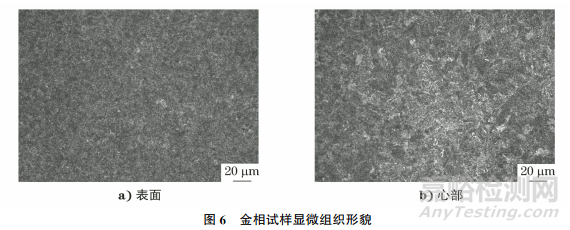

      將剖面金相試樣用化學試劑腐蝕，再將其置于光學顯微鏡下觀察，結果如圖6所示。由圖6可知：試樣表面和心部顯微組織均為回火索氏體。

1.5 顯微硬度測試

     采用2.942N試驗力對試樣表面與心部進行維氏硬度測試，表面硬度分別為385，380，384HV，相當于40.3，39.9，40.3HRC；心部硬度分別為266，273，275HV，相當于27.9，28.0，28.3HRC。由硬度測試結果可知，心部硬度符合正?；鼗鹚魇象w的硬度，表面的硬度偏高。

2、綜合分析

     (1)人工打開的裂紋面經清洗后整體較為潔凈，未見異物覆蓋，裂紋面可見疲勞條帶，呈疲勞斷裂的宏觀形貌特征，疲勞條帶的收斂位置為裂紋源區，說明裂紋起源于曲軸表面。

     (2)裂紋源區的能譜分析結果表明：裂紋源區有較高含量的銅、錫、鉛等雜質元素；裂紋的擴展方式為疲勞擴展。

     (3)主裂紋的裂紋源區覆蓋有銅黃色物質層，附近表面可見較多與主裂紋平行的微裂紋，微裂紋附近存在疏松狀的孔洞，這些微裂紋與孔洞內均可見銅黃色物質，經能譜分析可知該物質中含有銅、錫、鉛中的一種或者幾種元素，并且含量較高；腐蝕后金相試樣表面與心部組織存在明顯區別，經顯微硬度測試可知表面硬度偏高。

     (4)綜合分析認為，曲軸在使用過程中發生潤滑不良，導致其與銅合金軸瓦之間發生摩擦現象，摩擦產生的高溫使曲軸表面發生相變，導致硬度升高。由于銅的熔點較低，銅板局部熔化，液相銅沿著奧氏體晶界向曲軸基體內滲透，在曲軸表面形成較多填充有銅合金組成物的微裂紋，隨后這些微裂紋在曲軸繼續運轉的工作應力作用下以疲勞方式擴展，導致曲軸開裂。

3、結論與建議

      (1)曲軸與銅合金軸瓦之間的摩擦高溫導致異種金屬滲入，在曲軸表面形成較多填充有銅合金組成物的微裂紋，隨后這些微裂紋在曲軸繼續運轉的工作應力作用下以疲勞方式擴展，導致曲軸開裂。

      (2)加強對曲軸潤滑情況的監測，以避免曲軸在潤滑不良的情況下繼續運作。

作者：呂淵

單位：上海材料研究所

來源：《理化檢驗-物理分冊》2024年第4期
