1、  范圍

本標準適用于車型中的橡膠懸置的試驗規范；

本標準主要說明了動力總成懸置系統的試驗規范,并假設輸入的布置邊界條件滿足布置要求；



2、  規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。

GB/T 7762      硫化橡膠耐臭氧老化試驗靜態拉伸試驗法

GB/T 528       硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定

GB/T 3512      橡膠熱空氣老化試驗方法

GB/T 1683      硫化橡膠恒定形變壓縮永久變形的測定方法

GB/T 10125     人造氣氛腐蝕試驗 鹽霧試驗

QC/T484        汽車  油漆涂層



3、  術語和定義

3.1懸置靜剛度：靜剛度K指力一位移曲線中力的變化量與位移變化量的比值，其計算公式為：

3.2懸置動靜剛：動剛度是在一定頻率、一定預載荷以及一定動態幅值下進行測量的結果，在幅值上等于動態力的峰一峰值與動態位移的峰一峰值之比，或者是扭矩的峰一峰值與角度的峰一峰值之比，其計算公式為：

式中，為動態力或動態力矩的峰一峰值，為動態位移或動態轉角的峰一峰值。

動剛度一般都比靜剛度大，由試驗數據統計可知，兩者比值一般在1．2—2．5倍之間，對于某些橡膠件能達到3倍以上。



4、  試驗?zāi)康?/span>

動力總成懸置系統在整車中的主要作用是支撐、限位、隔震、降噪，為保證整個系統合理又可靠的實現這些功能，各懸置都被賦予了不同的使用目的。

懸置系統解耦過程中，定義了各懸置不同的動靜剛度，同時又必須滿足部分相同的性能，例如耐久、熱老化、臭氧老化等試驗。因此動力總成中各懸置的試驗起到了關鍵重要的作用，可提前避免許多需要等到在實車驗證時才能發現的問題。



5、 橡膠懸置試驗要求及方法

5.1 靜剛度試驗

a)試驗要求：懸置靜剛度必須滿足NVH解耦結果要求，靜剛度值誤差范圍不大于15%；

b)試驗加載速度：Vx=10mm/min（或者無限緩慢）；

c)試驗溫度：23±5℃；

d)試驗設備：MTS831彈性體試驗機；

e)試驗方法：將懸置固定在試驗設備上，以速度Vx根據加載范圍（樣件實際受力情況，正負方向都

要加載）對試件進行加載，采集數據。

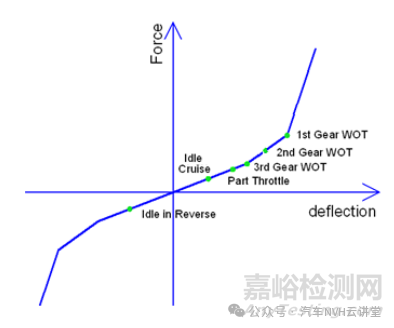

備注：靜剛度是個定值，試驗過程中的數據如果處理成圖表格式一般見圖1：

圖1 懸置靜剛度數據處理

f)靜剛度的取值：一般選取曲線的直線段中選取兩處坐標（，），（，），則樣件的靜剛度值 。

5.2 動剛度試驗

a)試驗要求：懸置動剛度必須滿足NVH解耦結果要求，動剛度值誤差范圍不大于20%；

b)試驗條件：在主方向預載1G的靜載荷（一般都是Z向，根據懸置實際受力情況定），激振頻率Freq=15Hz， 激振振幅Disp=±0.5mm ；

c)試驗溫度：23±5℃；

d)試驗設備：MTS831彈性體試驗機。

e)試驗方法：將懸置固定在試驗設備上，將試驗條件輸入到試驗設備程序/控制器中，運行設備，對試件進行加載，采集數據。

備注：動剛度是個變化的值，跟預載、加載頻率及其加載位移有關，以某橡膠懸置的動剛度、頻率關系為例，相關關系圖2：

1預載1600N           2預載2000N          3預載2400N

圖2 動剛度與預載的關系

f)動剛度的取值：將懸置固定在設備上，主方向上預載1G（即懸置在整車靜止狀態實際受的靜載荷力），頻率15HZ，激振振幅±0.5mm測得的實際值。

5.3 耐久試驗

a)試驗要求：按照實車運行情況加載相關力后，耐久疲勞循環次數100萬次；

b)試驗條件：主方向上（一般為懸置的主要受力方向Z向）靜態預載力1G，然后再加載±2G， 加載頻率Freq=5Hz；如果試驗設備無法進行力的加載，可根據剛度換算成位移后，按照位移加載。

c)試驗溫度:23±5℃

d)試驗設備：MTS三軸向動態儀

e)試驗方法：根據試驗機操作規程，將試驗條件輸入到試驗設備程序/控制器中，運行設備，試驗過程中及完成時，觀察試件的變化并記錄。

f)循環100萬次后，如果產品能滿足以下要求則表示試驗通過：

①產品膠體裂紋深度、寬度＜膠體高度、長度的1/3；

②剛度損失＜30%；

5.4 鹽霧試驗

a)試驗要求：鹽霧試驗后，產品表面無銹蝕，表面漆層不允許起泡等缺陷。

b)試驗條件：中性鹽霧試驗150小時。

c)試驗溫度：35±2℃。

d)試驗設備:鹽霧試驗箱（型號：QYW-120）。

e)試驗方法：參照標準GB/T 10125執行，并符合標準QC/T484。

5.5 軟墊壓出力試驗規范

a)試驗要求：要求軟墊壓出力≥5KN；

b)試驗溫度：23±5℃；

c)試驗設備：DXLL-10000電子拉力試驗機

d試驗方法：將懸置固定在試驗機上，用一定的力將內骨架壓出，查看力是否滿足大于5KN的要求；

5.6 拉伸試驗

a)試驗要求：扯斷伸長率（%）≥200%，扯斷強度（MPa)≥14 MPa。

b)試驗溫度：23±5℃；

c)試驗設備：DXLL-10000電子拉力試驗機

d)試驗方法：參照標準GB/T 528，將懸置固定在試驗機上，不斷加載力直至橡膠扯斷，觀察記錄橡膠懸置在扯斷時伸長率是否≥200%，扯斷強度（MPa)≥14 Mpa。

5.7熱老化試驗

a)試驗要求:70℃×70小時后，按GB/T3512測量，硬度變化+10°（邵氏硬度）以內；強度變化-25%以內；扯斷伸長率變化-25%以內。

b)試驗溫度：70±5℃；

c)試驗設備：硬度測量計，DXLL-10000電子拉力試驗機；

d)試驗方法：將懸置放置在環境溫度為70±5℃的溫度控制試驗箱中，待70小時后取出，用硬度測量計測量樣件硬度變化是否在+10°（邵氏硬度）以內；然后用電子拉力試驗機測量樣件強度變化是否在-25%以內；扯斷伸長率變化是否在-25%以內。

5.8 臭氧劣化試驗:

a)試驗要求: 在臭氧濃度50PPHM，拉伸20%，40℃×72小時后無龜裂；

b)試驗溫度：40±5℃；

c)試驗設備：臭氧試驗箱，DXLL-10000電子拉力試驗機；

d)試驗方法：參照標準GB/T 7762，將懸置放置在臭氧濃度50PPH的試驗箱中，試驗箱溫度保持在40±5℃，要求放置72小時，取出后用電子拉力試驗機拉伸樣件，觀察樣件在拉伸20%時是否有龜裂。

5.9壓縮永久應變試驗

a)試驗要求:70℃×22小時空氣中，25%恒定壓縮，永久變形≤25%；

b)試驗溫度：70±5℃；

c)試驗設備：溫度試驗箱；

d)試驗方法：參照標準GB/T 1683，將懸置放置在溫度為70℃的恒溫試驗箱中，保持懸置25%恒定壓縮，要求放置22小時，取出后測量樣件永久變形量是否≤25%。
