車載電子逆變器作為汽車內部的重要電子設備，其電磁兼容性直接關系到車輛內部其他電子系統的正常運行以及駕駛員和乘客的通信安全。因此，進行EMC認證，確保產品符合CISPR 25和GB/T 18655標準，是產品上市前不可或缺的一環。為了對車載電子逆變器進行EMC（電磁兼容性）認證，確保其符合CISPR 25和GB/T 18655標準，需要進行一系列系統的測試和驗證。



1、傳導發射(電流法超等級3 限值)。按照GB/T 18655-2018標準開展測試控制/信號端口測試采用電流探頭連接接收機測試， 傳導噪聲不應超過等級3。



2、傳導發射(電壓法超等級3限值)。按照GB/T 18655-2018標準開展測試，電源端口測試采用兩組5uH、50Ω的LISN人工電源網絡連接接收機進行測試。傳導噪聲不應超過等級3。



3、輻射發射(超等級3限值)。按照GB/T 18655-2018標準開展測試，輻射場強測試在ALSE內進行。



經過嚴格的電磁兼容性（EMC）測試與預測，我們的大功率逆變器在150kHz頻段上的表現令人擔憂。測試結果顯示，該頻段下的輻射騷擾和傳導騷擾均超過了CISPR 25及GB/T 18655標準所規定的限值，超標情況相當嚴重。



這一發現意味著我們的逆變器在車載環境中可能會對周圍的電子設備產生不利影響，甚至可能干擾到車輛的通信系統和導航系統，對行車安全構成潛在威脅?？紤]到這一點，我們必須立即采取行動，找出超標原因并進行有效的整改。



首先，我們將對逆變器的電路設計和屏蔽措施進行細致的檢查和分析，以確定問題所在。隨后，我們將運用專業的電磁仿真軟件，對電路進行優化和改進，以期降低在150kHz頻段的電磁輻射和傳導騷擾。



同時，我們也將對測試環境和測試設備進行復查，確保測試結果的準確性和可靠性。我們將按照標準規定的測試方法和程序，再次對逆變器進行全面的emc測試，確保所有頻段和工況下的性能均能滿足標準要求。



我們深知，電磁兼容性問題不僅關乎產品的質量和性能，更關系到用戶的安全和利益。因此，我們將不遺余力地解決這一問題，確保我們的逆變器在電磁兼容性方面達到國際先進水平，為用戶提供安全、可靠、高效的EMC解決方案。



Cispr 25 150kHz RE不合格





大功率逆變器EMC超標解決方案分析



一、問題分析



我們針對大功率逆變器進行了詳盡的EMC測試與分析，發現該逆變器在電磁兼容性方面存在嚴重超標的問題。經過對內部結構、功率回路、PCB布局、線束布置以及客戶提供的多次整改措施的綜合分析，我們確定了以下幾個關鍵的問題點：



功率回路回流不佳：功率回路的回流面積較大，導致了不必要的電磁輻射和傳導干擾。這種不良的回流設計增加了電磁場的強度，對周圍的電子設備產生了顯著的影響。



信號回流問題：與功率回路類似，信號回路的回流面積也存在問題，進一步加劇了電磁干擾。信號回路的干擾不僅影響逆變器的自身性能，還可能對車載通信系統造成不利影響。



散熱器回流設計缺陷：特別是升壓MOS的散熱器，其回流設計不佳，等效為發射天線，且參考點為外殼，這種設計大大增加了電磁輻射的強度和范圍，是導致EMC超標的主要因素之一。



屏蔽與接地不足：雖然屏蔽與接地是抑制電磁干擾的重要手段，但在此案例中，我們發現即使插入損耗較大，由于屏蔽效能不足，仍然無法有效抑制電磁干擾。



二、解決方案



針對上述問題，我們提出以下解決方案：



優化功率回路設計：通過減小功率回路的回流面積，降低電磁輻射和傳導干擾。采用低阻抗的導體材料，并優化布局，確保功率回路的流暢性和高效性。



改善信號回路設計：同樣，減小信號回路的回流面積，降低電磁干擾。對信號線進行屏蔽處理，并使用低噪聲的連接器，確保信號的傳輸質量。



改進散熱器設計：針對升壓MOS的散熱器，重新設計其回流路徑，避免其等效為發射天線。同時，優化散熱器與外殼的接地設計，提高屏蔽效能。



加強屏蔽與接地措施：在逆變器內部增加屏蔽層，提高電磁屏蔽效能。同時，優化接地設計，確保所有需要接地的部分都與主接地系統可靠連接。此外，還可以考慮使用高性能的屏蔽材料和接地材料，以提高整體屏蔽效能。



完善測試與驗證：在實施上述解決方案后，進行全面的EMC測試與驗證。確保逆變器在各個頻段和工況下均能滿足EMC標準要求。同時，與客戶保持密切溝通，及時反饋測試結果和整改情況。



三、測試數據

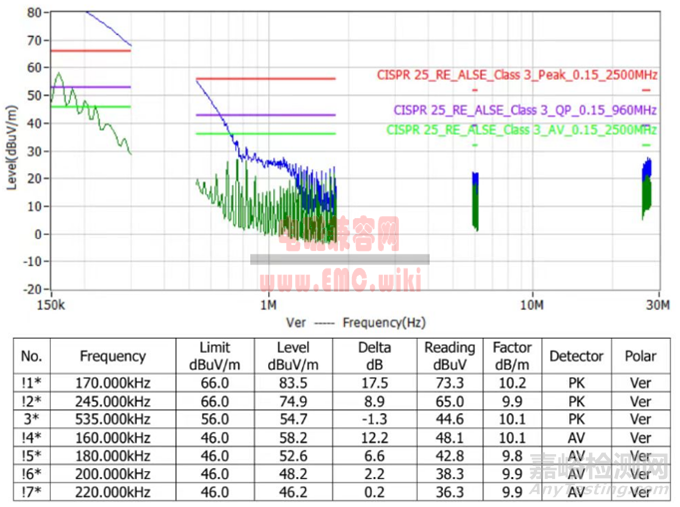

150kHz不合格數據（原始測試數據）

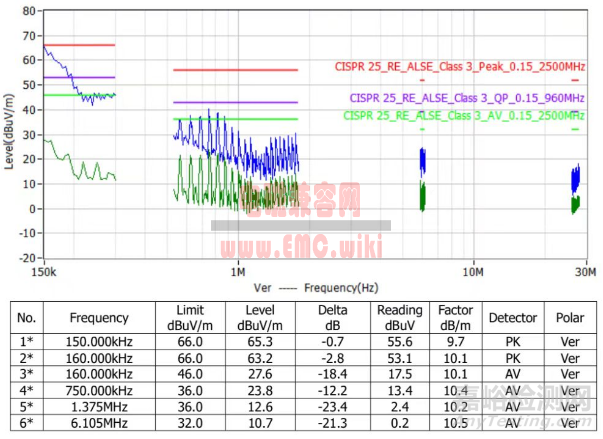

150kHz合格數據（添加整改方案后測試數據）





具體整改方案涉及客戶產品技術參數，以及簽訂了保密協議。聯系曾工 139 2899 3907可以進行相關產品技術交流！



三、結論



通過對大功率逆變器EMC超標問題的深入分析，我們找到了問題的根源并提出了有效的解決方案。通過優化功率回路、信號回路和散熱器設計，以及加強屏蔽與接地措施，我們可以顯著降低逆變器的電磁干擾水平，確保其滿足EMC標準要求。這一解決方案不僅適用于當前的問題逆變器，也可以為其他類似產品的設計和生產提供有益的參考。
