醫用氣體報警系統包括醫用壓縮氣體供應系統、醫用氣體匯流排及真空供應系統等，包含氣體監測、報警功能的產品。
根據《醫療器械分類目錄》，分類編碼為08-07-06，管理類別為Ⅱ類。
一、醫用氣體報警系統的結構組成與工作原理
1、結構組成
醫用氣體報警系統通常由傳感器、顯示面板、控制電路和集中監測與報警管理系統（醫用氣體報警器不包含該組件）組成，是醫用供氣系統的監測部分。
產品結構示例如圖1：

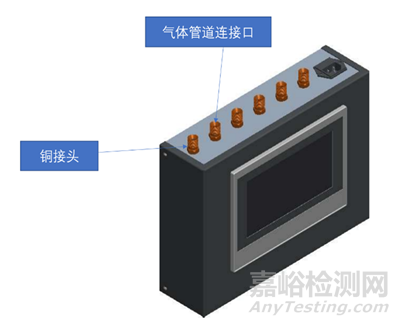

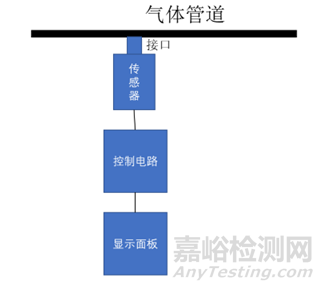

圖1 醫用氣體報警器結構示意框圖
產品結構示例如圖2：

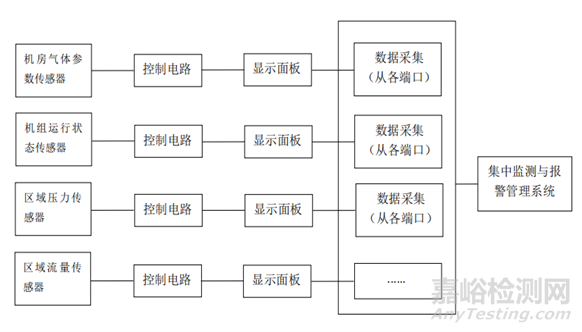

圖2 醫用氣體報警系統結構示意框圖
注：上述結構示意圖僅供參考，具體產品結構組成應根據實際情況確定。
2、產品工作原理
將傳感器采集到的信號經計算、處理并傳輸至顯示面板和/或集中監測和報警平臺，實現氣體參數的顯示、監測、報警和數據管理等功能。需同時明確傳感器工作原理。
二、醫用氣體報警系統的主要風險
醫用氣體報警系統的常見危害見表
表 醫用氣體報警系統的常見危害
|
主要風險點 |
可能產生的危害 |
|---|---|
|
電磁兼容 風險 |
在強電磁輻射源邊使用設備，受電磁輻射干擾，導致監測數據出現非正常變化。 |
|
電磁干擾周圍設備，導致周圍設備異?；驘o(wú)法使用。 |
|
|
能量風險 |
靜電導致產品損壞。 |
|
可觸及部分與帶電部分隔離/保護不夠，對使用者造成電擊傷害。 |
|
|
機械風險 |
外殼破損或內部組件損壞，產品無法維持基本安全或性能。 |
|
產品外殼機械強度和剛度不足，產品面、角、邊粗糙等對使用者造成危害。 |
|
|
墜落導致元器件損壞等；正常的外部機械力造成設備故障或損壞。 |
|
|
長時間及過高的供氣壓力，導致傳感器損壞。 |
|
|
性能風險
|
關鍵部件故障，傳感器斷線，無法檢測到相應參數。 |
|
報警故障，潛在故障時未報警。 |
|
|
電氣部件的運行故障導致供電中斷。 |
|
|
報警系統斷電恢復無自啟動功能。 |
|
|
系統超過使用壽命后可能導致運行缺陷，數據不準確，部分功能缺失等。 |
|
|
溫度、濕度、電壓等超出正常工作條件，對設備的可靠性、穩定性和安全性產生影響。 |
|
|
生物學風險 |
氣路材料的生物相容性風險。 |
|
與輸送給患者的氣體接觸的材料釋放出有毒、有害物質的風險。 |
|
|
軟件風險 |
軟件異常，導致系統無法正常運行，不能實現氣體參數的監測、報警功能。 |
|
維護風險 |
產品未正常維護，傳感器未經校準或者損壞，導致監測參數不準確。 |
|
操作錯誤 |
未經培訓的人員使用設備，錯誤操作導致設備損壞。 |
|
未在使用前進行功能測試，出現系統不能正常運行，不能實現氣體參數的監測、報警功能。 |
|
|
因使用者視力等原因無法準確識別顯示屏上所示監測參數。 |
|
|
不完整的 說明書 |
操作說明中缺少必要的警告、使用方法、技術參數等，可能出現操作錯誤，不能正常使用該系統。 |
|
不正確的消毒方法，使用有腐蝕性的清潔劑、消毒劑，導致產品部件腐蝕，防護性能降低。 |
|
|
不正確的產品貯存條件，可能出現器件老化，部件壽命降低，導致產品性能降低。 |
|
|
制造風險 |
不同材質的元器件相互替代時未作必要的兼容性測試、或未進行性能驗證及相應的風險分析。 |
|
供方評審、進貨檢驗等不充分；未對關鍵部件及影響產品安全有效性部件的供應商進行有效管理。 |
三、醫用氣體報警系統性能研究實驗要求
1、產品性能研究
應當開展產品性能研究以及產品技術要求的研究，明確包括功能性、安全性指標（如電氣安全與電磁兼容）以及與質量控制相關的其他指標的確定依據，所采用的標準或方法、采用的原因及理論基礎。
YY/T 0186是推薦性標準，適用于醫用中心吸引系統產品。對于真空負壓系統的壓力監測需符合4.2.4要求。
YY/T 0187是推薦性標準，適用于醫用中心供氧系統產品。對于供氧系統的壓力監測需符合4.4要求。
GB 50751是強制性國家標準，適用于醫療機構對醫用氣體工程（包含醫用氣體報警系統）設計、施工和驗收。對于GB 50751中的強制性條款，必須嚴格執行。經評估，醫用氣體報警系統沒有適用的強制性條款。
ISO7396-1：2016中關于監控和報警系統采納IEC 60601-1-8，故電氣安全建議采納GB 9706.1。部分企業如已采納GB 4793.1和GB/T 18268.1，延續時可直接沿用GB 4793.1和GB/T 18268.1，但首次注冊建議執行GB 9706.1。如ISO 7396-1轉換成國內標準，按最新標準規定執行。
ISO 7396-1：2016對于臨床緊急報警（管道壓力超出額定壓力±20%）的監測和報警信號，需要符合IEC 60601-1-8要求。建議區域報警（根據GB 50751，報警分為區域報警和氣源報警）執行IEC 60601-1-8的轉換標準暨YY 9706.108。區域報警器，比如護士站、病房區域氧氣壓力監測的報警器，應符合YY 9706.108要求；而對于氣源報警，只要求按GB 50751和YY/T 0187（僅適用于醫用中心供氧系統）具有相應的報警功能；負壓報警，按GB 50751和YY/T 0186具有相應的報警功能。
2、燃爆風險
對于暴露于易燃、易爆氣體的組件（如傳感器），應當開展燃爆風險研究，證明在正常狀態及單一故障狀態下，燃爆風險可接受。與氧氣接觸的部件，應符合YY/T 0882要求。
3、生物學特性研究
評價與患者直接或間接接觸部分的生物相容性，如傳感器。建議參照YY/T 1778.1對呼吸氣體通路進行生物學研究。鼓勵有條件的企業根據ISO 18562系列標準評價氣體通路生物相容性。
研究應當明確生物相容性評價的依據和方法，產品所用材料及與人體接觸的性質、材料應用歷史，實施或豁免生物學試驗的理由，對于現有數據、安全使用歷史或試驗結果的評價。
4、滅菌/消毒工藝研究
終端用戶消毒：如適用，應明確推薦的消毒工藝（方法和參數）以及所推薦消毒方法確定的依據。
5、軟件研究
應參照《醫療器械軟件注冊審查指導原則（2022年修訂版）》相關要求開展軟件研究。
若適用，還應當按照《醫療器械網絡安全注冊查指導原則（2022年修訂版）》要求開展網絡安全研究。
6、聯合使用
如申報產品預期與其他醫療器械、非醫療器械產品聯合使用實現同一預期用途，應當開展證明聯合使用安全有效的研究，包括互聯基本信息（連接類型、接口、協議、最低性能）、聯合使用風險及控制措施、聯合使用上的限制、兼容性研究等。
7、環境試驗
開發人應按照GB/T 14710的要求開展相關研究。檢測項目選取原則為與電氣部分相關的性能指標（如報警裝置對應的相關性能指標）。
8、穩定性研究
8.1使用穩定性
參見《有源醫療器械使用期限注冊技術審查指導原則》相關要求，應當開展使用穩定性/可靠性研究，證明在生產企業規定的使用期限/使用次數內，在正常使用、維護情況下，產品的性能、功能滿足使用要求。
8.2運輸穩定性
應當開展運輸穩定性和包裝研究，證明在生產企業規定的運輸條件下，運輸過程中的環境條件（例如：震動、振動、溫度和濕度的波動）不會對醫療器械的特性和性能，包括完整性和清潔度，造成不利影響。
來源：嘉峪檢測網
