逆變器升壓部分EMC干擾抑制要點

嘉峪檢測網        2024-06-11 12:11

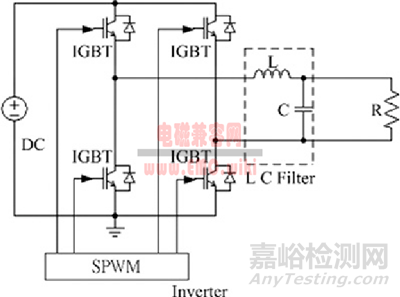

逆變器升壓電路是將直流電壓升高并轉換為交流電壓的關鍵部分。它通常用于光伏逆變器、電動汽車充電系統以及其他需要將低壓直流電源轉換為高壓直流或交流電源的應用中。以下是逆變器升壓電路的一些關鍵組成部分及其工作原理:





主要組成部分



功率開關器件



MOSFET/IGBT:通常使用MOSFET或IGBT作為功率開關器件,用于控制電流的通斷,從而實現電壓的升壓。



電感器



升壓電感:儲存能量并在開關器件關閉時釋放能量,從而升高輸出電壓。



二極管



續流二極管:在開關器件關閉時提供電流通路,防止電感中的能量回流。



輸出電容



濾波電容:用于平滑輸出電壓,減少紋波。



控制電路



PWM控制器:通過調節占空比控制開關器件的導通和關斷時間,從而調節輸出電壓。



工作原理



逆變器升壓電路的基本工作原理可以通過以下幾個步驟描述:



開關器件導通



當功率開關(MOSFET或IGBT)導通時,直流電源通過電感器形成回路,電感器開始儲存能量。



開關器件關斷



當開關器件關斷時,電感器中的儲存能量通過續流二極管和負載釋放出來,電壓被升高。



能量傳遞



電感器中儲存的能量被轉移到輸出端,通過濾波電容平滑后,形成穩定的升壓輸出電壓。



設計注意事項



開關頻率選擇



高開關頻率可以減小電感和電容的尺寸,但會增加開關損耗和EMI問題。



電感選擇



電感值的選擇需要在升壓比和開關頻率之間進行平衡,確保電感電流在預期范圍內。



熱管理



由于開關器件在高頻率下工作,會產生大量熱量,需要設計有效的散熱方案,如散熱片或風扇。



EMI抑制



由于高頻開關操作,逆變器升壓電路容易產生電磁干擾,需要設計濾波器和屏蔽來抑制EMI。



反饋控制



通過反饋控制電路(如PWM控制器),實時監控輸出電壓,調整占空比,保持穩定輸出。



應用案例



以下是一個簡單的逆變器升壓電路示例:



- 輸入電壓:12V DC- 輸出電壓:48V DC- 開關頻率:100kHz- 功率開關:MOSFET(如IRF540N)- 升壓電感:100µH- 續流二極管:快速恢復二極管(如UF4007)- 輸出電容:470µF- 控制器:PWM控制器(如TL494)



在這個電路中,通過調節PWM控制器的占空比,可以實現從12V到48V的電壓升壓,同時需要注意選擇合適的元器件和設計合理的散熱和EMI抑制措施。

通過正確的設計和優化,逆變器升壓電路可以高效地將低壓直流電源轉換為高壓直流電源,為后續的逆變提供穩定的電壓輸入。



逆變器升壓部分的EMC(電磁兼容性)干擾抑制是設計和應用中的一個重要方面,旨在確保設備在規定的電磁環境中正常工作,并避免對其他設備造成干擾。以下是一些關鍵要點:



1. 濾波電路設計



輸入濾波器:在逆變器輸入端設計LC或π型濾波器,以抑制電源線上的高頻噪聲。



輸出濾波器:在逆變器輸出端設計濾波器,減少高頻開關噪聲的傳播。



2. 屏蔽和接地



屏蔽:對關鍵部件和電纜進行屏蔽,特別是高頻開關部分,可以顯著降低電磁輻射。



接地:確保良好的接地設計,使用多點接地或星型接地方式,減少地回路中的電磁干擾。



3. PCB布局和布線



布局:將高噪聲部件與敏感部件分開,盡量縮短高頻電流路徑。



布線:使用地平面和電源平面,避免長導線,采用差分布線等技術減少噪聲耦合。



4. 元器件選擇



電感和電容:選擇高質量的電感和電容,尤其是濾波電容,盡量選用低ESR(等效串聯電阻)的元件。



EMI濾波器:使用專門的EMI濾波器元件,來抑制特定頻率范圍的干擾。



5. 軟開關技術



零電壓開關(ZVS)和零電流開關(ZCS):通過軟開關技術減少開關過程中的電磁干擾。



6. 噪聲源隔離



隔離變壓器:在電源和負載之間使用隔離變壓器,減少共模干擾的傳播。



光電耦合器:在控制信號傳輸中使用光電耦合器,增強信號隔離能力。



7. 主動干擾抑制



有源濾波器:在某些應用中,使用有源濾波器進行噪聲的主動抑制。



功率因數校正(PFC):提高電源系統的功率因數,減少諧波干擾。



8. 調制技術



隨機調制:通過隨機調制技術(如偽隨機調制)分散開關噪聲的頻譜,減少特定頻段的干擾強度。



9. 設計和測試



仿真和建模:在設計階段使用EMC仿真工具,預測和優化電磁兼容性。



emc測試:在產品開發的不同階段進行EMC測試,識別和解決潛在的EMC問題。



總結逆變器升壓部分的EMC干擾抑制涉及多個方面的優化和設計,從電路設計、布局、元件選擇到接地和屏蔽等各個環節都需要考慮。通過系統性的方法,可以有效減少電磁干擾,提高設備的電磁兼容性。
