中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

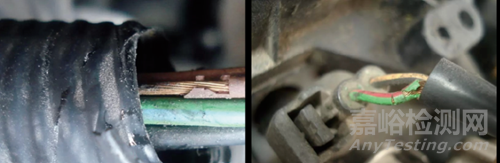

臭氧主要存在于大氣層的臭氧層中（距離地表20公里），但在地表大氣中也存在稀薄的臭氧。臭氧為強氧化劑，對多種物品具有破壞作用，濃度越高對物品破壞越嚴重，可使銅片出現(xiàn)綠色銹斑，橡膠老化、變色、彈性減低，產品變脆、斷裂、褪色等現(xiàn)象。每年因臭氧老化造成的直接經濟損失數(shù)以億計。

橡膠制品對于臭氧尤其敏感，容易產生臭氧老化，會影響其外觀質量和使用壽命，因此，對橡膠制品臭氧老化現(xiàn)象進行研究具有重要意義。

為了應對這些問題，會對產品采用“臭氧老化試驗”對其進行測試。

試驗介紹

一種將試樣在靜態(tài)拉伸應變或動態(tài)拉伸應變條件下暴露于含有恒定臭氧濃度和恒溫環(huán)境中的老化試驗方法，該方法多用于評估橡膠的耐臭氧性能，利用環(huán)境模擬的手段加速橡膠被臭氧老化的過程，從而測試橡膠產品的耐老化能力。

檢測范圍

汽車內外飾材料、密封圈、橡膠、線束、塑料和橡膠軟管、電纜光纜絕緣和護套材料等。

檢測標準

√ GB/T 7762-2014 硫化橡膠或熱塑性橡膠耐臭氧龜裂靜態(tài)拉伸試驗；

√ GB/T 13642-1992 硫化橡膠耐臭氧老化試驗-動態(tài)拉伸試驗法；

√ GB/T 13642-2015 硫化橡膠或熱塑性橡膠耐臭氧龜裂動態(tài)拉伸試驗；

√ HG/T 2869-1997 橡膠和塑料軟管-靜態(tài)條件下耐臭氧性能的評價；

√ ISO 1431-1-2012 硫化或熱塑橡膠耐臭氧性.第1部分：靜態(tài)和動態(tài)應變測試。

試樣要求

√ GB/T 7762的啞鈴標準式樣要求：

①寬式樣的寬度不小于10mm，厚度為2.0mm±0.2mm，拉伸前夾具兩端間試樣的長度不少于40mm；

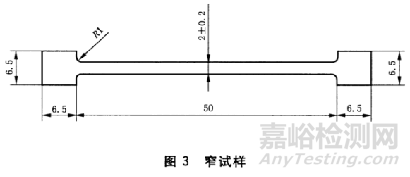

②窄式樣的寬度為2.0mm±0.2mm，厚度為2.0mm±0.2mm，窄條長度為50mm，試樣端部為6.5mm的正方形。

關于臭氧老化測試前送樣的溫馨提示：

1、根據(jù)標準要求,一般每樣測試3片（建議送4片，3片測試、1片作對比）；

2、常規(guī)條件：臭氧濃度:50pphm，溫度:40℃和38±2℃ ；

非常規(guī)條件：臭氧濃度:0~500 pphm，溫度:30~70 ℃  (QDML最低可以做到0℃) ；

3、關于臭氧濃度，有時會用 mPa來表示，1 mPa = 0.99 pphm。
