針對長期服役在高溫高壓高轉速下的航空發動機空心渦輪葉片，常使用擾流柱結構來改善發動機葉片氣冷結構，提高渦輪葉片的承溫能力。某型心渦輪葉片采用等軸晶K465合金鑄造。K465合金是一種等軸晶鎳基鑄造高溫合金，W、Mo、Nb等難溶元素含量高，具有較高的承溫能力、高強度和耐腐蝕性能，廣泛應用于航空發動機渦輪葉片的制造。K465合金渦輪葉片、導向葉片等航空發動機關鍵件，受制備與鑄造工藝，以及熱處理工藝等因素影響，會存在殘余應力甚至出現裂紋等缺陷。

對于航空發動機零部件， 常采用射線檢測和滲透檢測對渦輪葉片內部和外表面進行質量控制。擾流柱結構存在于葉片內腔中，其結構復雜，受空心結構、滲透液施加方法等因素的影響，擾流柱周圍會截留滲透液，造成熒光背景干擾。對此，中國航發北京航空材料研究院的研究人員對某型K465高溫合金渦輪葉片進行了滲透檢測，并利用體視顯微鏡和掃描電鏡等方法對擾流柱熒光顯示進行了分析，探討了滲透檢測對擾流柱缺陷檢測的可行性，為該型渦輪葉片生產研制和使用過程中的缺陷檢測及其檢測工藝的制定奠定了基礎。

試驗材料與方法

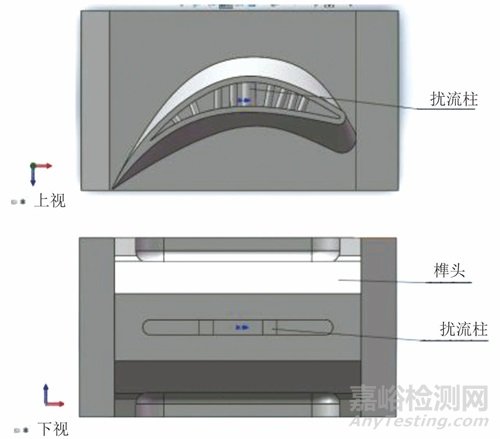

選用帶有熒光顯示的擾流柱報廢葉片進行試驗，使用后乳化三級靈敏度滲透液對零件進行檢測，使用丙酮擦拭后確定顯示位置；后對有顯示部位進行兩次機加工切割，再次檢測確定其是否為非相關顯示；使用體視顯微鏡對擾流柱缺陷位置和特征進行宏觀形貌分析；在掃描電子顯微鏡下分別對擾流柱缺陷特征進行微觀分析。擾流柱結構如圖1所示。

圖1 擾流柱結構示意

滲透檢測試驗

選用的葉片為K465等軸高溫合金毛坯鑄件，表面平整且有空心內腔，滲透檢測工藝應選用靜電噴涂方法施加高靈敏度型后乳化熒光滲透液，選擇I類D法。預清洗采用水基清洗劑，超聲波震蕩清洗10分鐘；采用靜電噴涂法施加ZL-27A型滲透液，滲透時間為20分鐘；之后采用去離子水去除滲透液，水壓為0.25 MPa；乳化采用ZR-10B型乳化劑，乳化時間為1分鐘；在55 ℃烘箱烘干20分鐘；采用ZP-4B干粉顯像30分鐘；在黑光燈下檢驗，38 cm處黑光強度>1500 μW·cm-2。

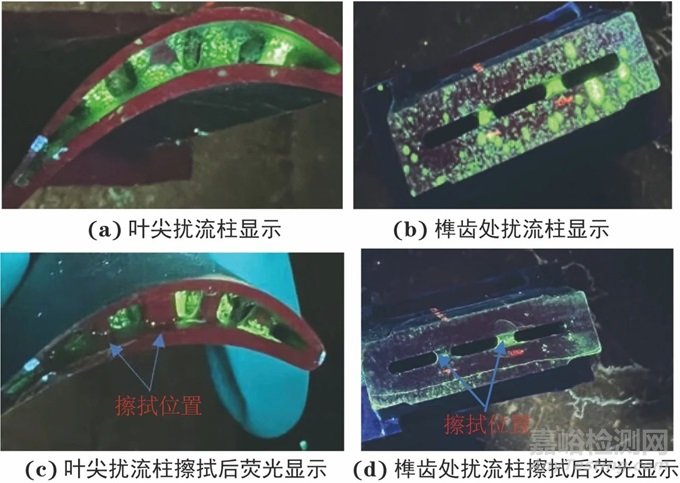

干粉顯像結束后，在黑光燈下觀察發現擾流柱上有大量熒光顯示，由于葉尖至顯示位置距離約為3 cm，無法使用毛刷等常用工具對其進行有效擦拭，為對顯示進行進一步判斷，故對葉尖進行線切割，使擾流柱位于葉尖下方1 cm處。使用酒精-丙酮混合液對零件進行超聲波清洗，確保將內腔的殘留油污去除，再次使用上述工藝對零件進行滲透檢測，線切割后的滲透檢測結果如圖2所示。

圖2 葉片零件線切割后的滲透檢測結果

去除葉尖和榫頭多余部分后再次進行滲透檢測發現擾流柱顯示位置和大小和原始狀態保持一致，即線切割并沒有干擾擾流柱表面狀態，擾流柱上的缺陷沒有發生變化。

分析圖2(a)和發現，對葉尖熒光顯示擦拭后，在擾流柱和葉片連接處仍然有點狀顯示，可以確定為缺陷；但是靠近進氣邊的擾流柱仍然有顯示，無法判斷是否為相關顯示，下層擾流柱的熒光顯示仍會影響判斷。

分析圖2(b)和發現，對榫頭熒光顯示擦拭后，擾流柱有線性顯示，可以確定為缺陷，但是無法對該線性顯示進行定性判斷，需要借助體視顯微鏡和電子顯微鏡進行進一步的觀察分析。

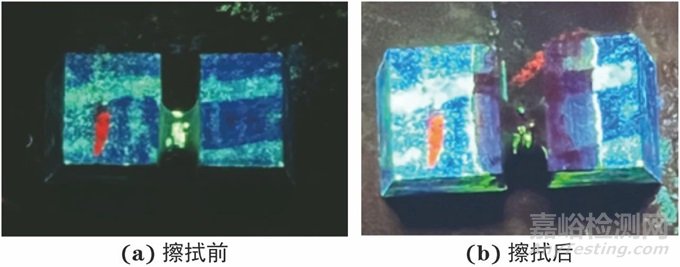

為了進行體式觀察，將擾流柱進行二次切割，對切割后的零件進行滲透檢測，擦拭掉擾流柱上的多余滲透液后可以清晰看見點狀顯示和線性顯示，切割后的滲透檢測結果如圖3所示。

圖3 擾流柱二次切割后的滲透檢測結果

針對不確定的熒光顯示，常采用酒精或丙酮擦拭的方法，若擦拭后仍然有反滲現象，則判斷該顯示為缺陷。常用的擦拭工具有棉球、毛刷等。

棉球常用于擦拭表面滲透劑，由于棉花的松散特性，其附著的丙酮少，可以獲得良好的背景，缺點是只能對平整表面進行擦拭，無法對復雜結構進行擦拭。

毛刷蘸取丙酮可以對復雜結構進行擦拭，其缺點是難以控制丙酮的蘸取量，且丙酮被污染后會出現熒光背景干擾。

由于擾流柱位于葉片內部，研究人員采用的是描金筆中灌入丙酮的擦拭工具。描金筆筆頭長度為3 cm，可以深入復雜結構中進行擦拭，筆頭的書寫方式控制了每次擦拭時丙酮的溢出量，可以做到擦拭后具有良好的熒光背景。

缺陷形貌觀察分析

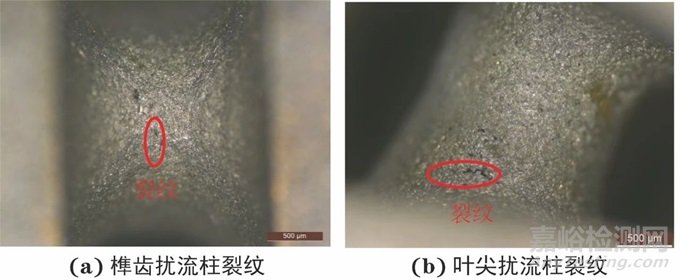

根據滲透檢測結果對含有缺陷的擾流柱進行分析，在體視顯微鏡下觀察擾流柱轉角處有熒光顯示的區域，其檢測結果如圖4所示，可以觀察到擾流柱上布滿不規則凸起和凹坑， 同時可以觀察到裂紋和孔洞的形貌，裂紋長度約為0.5 mm。

圖4 擾流柱熒光顯示區域體視顯微鏡檢測結果

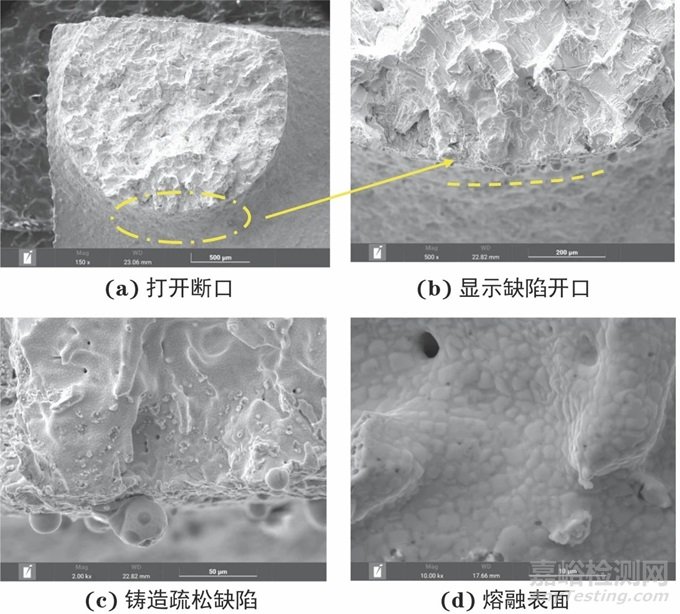

開口顯示區電子顯微鏡掃描結果如圖5所示，打開具有缺陷的擾流柱斷口，將開口放大可見缺陷顯示開口，可見靠近柱體表面熒光顯示部分為不規則的孔洞，孔洞表面為熔融特征，未見斷裂痕跡，判斷熒光顯示原因?yàn)榭锥闯霈F(xiàn)在零件表面。

圖5 擾流柱開口顯示區電子顯微鏡掃描結果

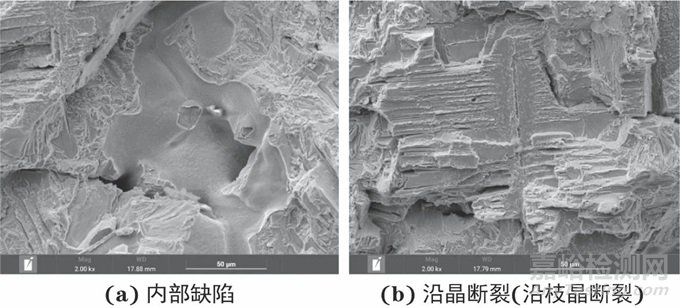

內部斷口電子顯微鏡掃描結果如圖6所示，可見擾流柱內部斷口大部分區域?yàn)檠刂嗔鸭安糠植灰?guī)則孔洞，孔洞表面形貌與表面熒光顯示處孔洞的一致，認為該不規則孔洞為鑄造缺陷。而K465高溫合金鑄件采用的是鋁基型芯澆筑的方法，會使得擾流柱產生較大的鑄造應力，分析開口顯示區和斷口特性，可知鑄造缺陷為疏松和裂紋。

圖6 擾流柱內部斷口電子顯微鏡掃描結果

結束語

針對某型號空心渦輪葉片葉尖和榫齒外側擾流柱表面有熒光顯示的問題，首先對其滲透檢測結果進行分析，然后采用掃描電鏡觀察其微觀形貌進行驗證，發現K465等軸高溫合金渦輪葉片擾流柱上的熒光顯示，部分為擾流柱結構造成的非相關顯示，也有缺陷帶來的真實顯示，需要使用合適的擦拭手段對顯示進行判斷。對比幾種擦拭方法得出結論，使用丙酮擦拭筆對擾流柱顯示進行擦拭可以獲得良好的背景，同時能明顯觀察到缺陷處的反滲現象。

試驗結果表明，此型號高溫合金葉片擾流柱表面大面積熒光顯示主要是鑄造工藝造成的表面不連續，圓形顯示為疏松，線性顯示為裂紋。對于空心渦輪葉片擾流柱等內腔結構的熒光滲透檢測，若發現內腔結構有熒光顯示，應進行擦拭后再判斷，避免缺陷的漏檢。
