產品導讀



最初，達芬奇機器人系統是由SRI（一個非營利性研究機構）開發的，后來在1985年得到了美國陸軍（ DARPA（國防高級研究計劃局）的資金支持，目的是在戰場前沿附近的高級醫療設施與外科醫生相距甚遠時，對受傷士兵進行遠程手術。



隨后，NASA也加入了該項目，進而發展成為一個更加雄心勃勃的計劃，即讓地球上的外科醫生在太空中進行手術。十年后，由于當時的技術條件限制，該計劃被認為無法實現而被終止。



曾在該項目工作的斯坦福大學的一批工程師決定創辦一家初創公司，將項目方向調整為更現實的目標——實施機器人輔助腹腔鏡手術。1995年，直觀外科公司成立，并收購了SRI的專利組合。隨后，該公司通過實施積極的市場控制策略發展起來，收購了該領域內的其他重要公司，比如Computer Motion。



1999年，達芬奇機器人首次在歐洲上市，并隨著時間不斷改進：2003年引入了用于持有內窺鏡的第四臂。2006年，推出了S版本，提供了真正的三維視野和改善的工作體積。2009年，達芬奇Si版本增加了第二個主控臺，允許兩名外科醫生協同工作。最后，自2014年4月起可用的Xi版本設計更為緊湊，提高了工作體積，并且四臂中的任何一臂都能連接內窺鏡相機，還具備了未來與直觀外科公司專有的熒光成像系統配合使用的潛力。2024年3月15日,直觀外科對外宣布下一代多臂機器人系統達芬奇5獲得美國食品藥品監督管理局(FDA)510(k)許可。



達芬奇系統的不同版本之間存在一些差異，本文主要以目前國內主流使用和各大國產廠家對標的達芬奇前4代產品為研究對象，筆者通過深入研究達芬奇機器人產品細節和詳細檢索分析重點專利而對達芬奇手術機器人技術進行細致剖析，形成此文。



系統主要部分



盡管其名稱普遍，但實際上達芬奇系統并非傳統想象中的那樣的機器人，而是一種主從式遙操作器。



本質上，它由三個主要組件組成：一個集成了四條獨立臂的從站、一個供主控用的控制臺，帶有兩條可由外科醫生流暢操作的獨立臂，以及一個包含電源、計算機、3D圖像處理器和單極電切電路的控制單元。終端執行器工具安裝在四條從臂中的三條上，其中大多數依賴于廣泛申請了專利的技術，以Endowrist®品牌進行交易。第二主控控制臺作為可選配置（Si®版本），從而允許雙外科醫生四手操作程序。

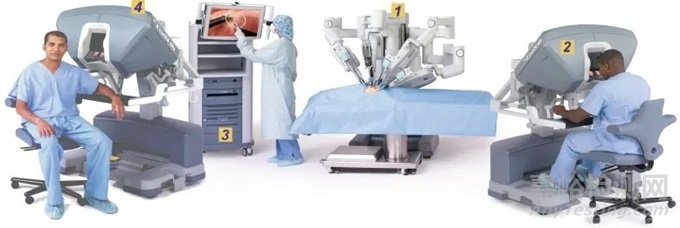

下圖 達芬奇系統總體結構。從動操作器（1）、主控控制臺（2）、控制單元（3）?？蛇x地，第二個主控臺（4）允許雙外科醫生四手操作。



從動設計



從動部分是一個龐大的結構，由四條臂組成。每條單一臂的運動學主要使用串聯連桿，并依賴于遠程運動中心(RCM)的概念。一個用于設定每條臂的RCM點的被動近端部分，由四個關節構成。第一個關節是棱柱形的，允許調整高度。隨后是三個平面回轉關節，屬于SCARA類型，便于進行被動操作。棱柱關節采用電動驅動，而其他關節僅包含剎車，并配有一個按鈕，在設置過程中釋放剎車。

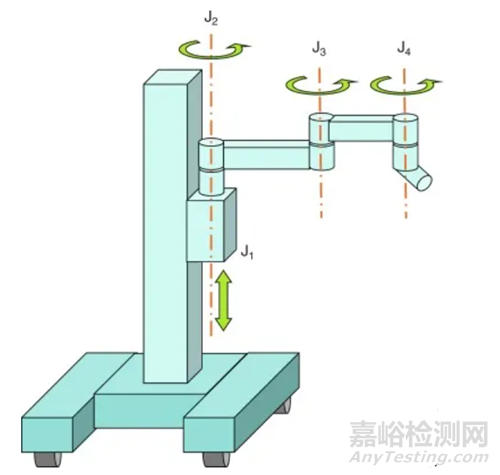

下圖展示了達芬奇系統的最初4個自由度(DoF)。電動驅動的棱柱關節J1允許根據患者身高調整臂的高度。關節J2、J3、J4形成一個SCARA被動臂，并配有強力剎車，一旦臂正確就位即可鎖定它們。



系統底座龐大且足夠重，一旦滾輪剎車接合，整個系統即固定不動，因此無需機械固定在手術臺上。系統已實現電動化，以便協助可能沒有足夠力量來設置系統的護士。



驅動臂



這些臂的結構可以細分為兩個子單元：具有3個主動自由度(DoF)的操縱臂和末端執行器工具，根據所使用的工具，該工具還具有3個額外的DoF主動驅動功能以及一個可選的抓握功能。



操縱主動臂是長期研究的結果，結合了串聯連桿與平行四邊形并聯結構，用于RCM。

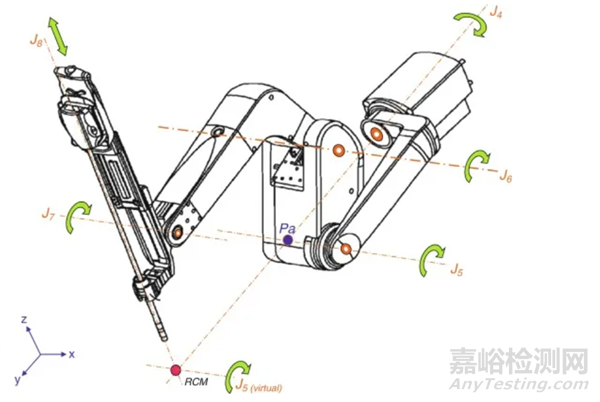

下圖展示了達芬奇系統的主要結構。旋轉驅動關節J4、J5共享同一軸Pa，而被動關節J6、J7的旋轉復制J5的角運動到工具支架。因此，J5的作用就像位于RCM點一樣。J8是一個棱柱關節，確保在RCM點為中心的平移。棱柱關節J8由多個堆疊的滑塊通過纜繩和滑輪驅動。最終，達芬奇®系統主體由三個主動關節組成：工具軸向平移以及圍繞患者進入點RCM的兩個正交旋轉。

起初，RCM是圍繞剛性連桿構建的，但為了使每條臂更輕便、更緊湊，已經發展成由纜繩驅動的遠程運動控制。

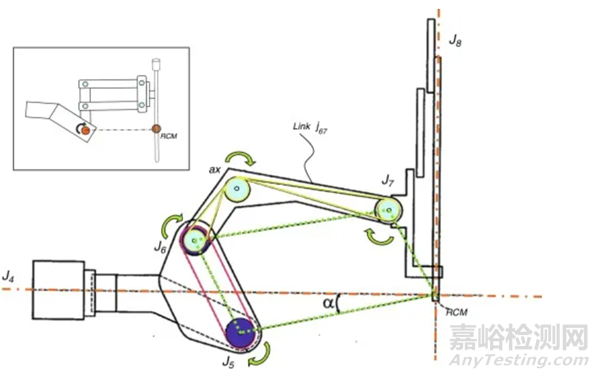

下圖展示了達芬奇系統的RCM機制細節。被動關節J6通過電機驅動關節J5的纜繩（粉色）拉動。進而，J6移動連桿j67并通過纜繩（黃色）將其運動傳遞給J7滑輪，該滑輪連接到工具支架。這一機制使得J7能夠獲得與J5相同的角運動量，同時保持驅動器遠離患者。整個系統如同一個角度保守的平行四邊形（綠色虛線所示）。

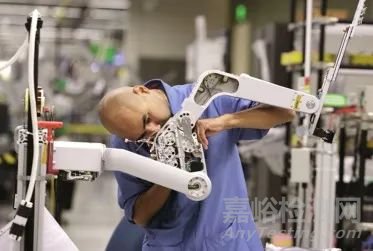

下圖展示了達芬奇臂內部的RCM機制。位于柱上的棱鏡滑塊和臂內的纜繩及滑輪（確保RCM運動）清晰可見。



末端執行器



這些構成了遙操作器系統的末端部分，可能是整個達芬奇系統對手術最富有想象力的貢獻。它們也代表了直觀外科公司專利組合中最重要的部分，擁有超過200項相關專利。



EndoWrist®包括一系列具有不同機制的器械。我們的目標僅限于對鉗子進行運動學分析，這是機械上最復雜且在經口機器人手術中最重要的一項。

EndoWrist®鉗子設計用于讓運動系統在體內工作。這個巧妙而又復雜的概念提供了傳統器械無法達到的非凡靈活性。三個自由度加上鉗子開合動作，均由腱索驅動機構操作。



EndoWrist®器械有8mm和5mm輸出直徑兩種規格，總長度為57cm，可用長度可達38cm。8mm的器械配備有萬向節，而5mm的則具有更復雜的關節結構，由四個串聯關節組成。

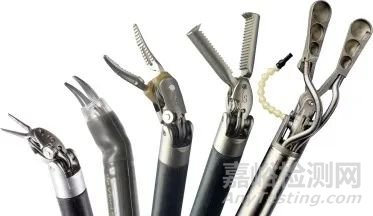

下圖展示了EndoWrist®器械的內部設計。5mm的器械由于口咽腔空間有限，因此在經口機器人手術中最為常用。

這四個“脊椎”關節尖端結構允許減小關節直徑，代價是增加了長度：頭尾向Φ和平行側向θ旋轉各自解耦為兩個交替旋轉階段，分別為Φ1、θ1、Φ2、θ2。纜繩和滑輪被用來控制關節角度和抓取功能（鉗子開合）。系統采用主動肌-拮抗肌配對控制方案，因此每個自由度需要兩根驅動纜繩。因此，為了驅動頭尾向和平行側向旋轉及鉗子，總共需要6根纜繩。這些纜繩的路徑在器械軸內，設有間隔器以避免纜繩沖突和由此產生的摩擦。第四個自由度是軸向旋轉Ψ，直接在驅動盒內部操作。四個卷筒各自對應一個自由度，而張緊滑輪確保纜繩張力恒定，否則會因環境溫度、磨損和重復滅菌而降低。



每個卷筒本身在EndoWrist®器械固定到操縱臂時，機械連接到旋轉鼓。另一組纜繩為這些鼓提供運動，從而驅動鉗子的4個自由度。



從運動學上看，這種配置屬于串聯類型，允許在非常有限的末端執行器占用空間下進行大范圍的運動。鉗子的全角度Φ和θ為±90°，而Ψ允許全360°軸向旋轉，提供了非常舒適的可達性。負載能力大致相當于開放手術中常見的水平，盡管關于這一點沒有準確的信息。



5mm關節器械的缺點在于其雙平面脊椎連續關節的曲率半徑較大，因此比萬向節8mm器械需要更多空間來使其彎曲。



鑒于其復雜且因此成本高昂的制造過程以及EndoWrist®架構的相對脆弱性，制造商在這些矛盾要求之間做出了妥協。系統銷售時指定使用5次或10次具體次數取決于器械后廢棄。這在醫療器械史上引入了一個新概念：中等消耗品器械?？刂坪兄袃?nèi)置了一個帶有熱敏電阻的電子芯片，記錄每次滅菌，然后破壞識別碼，迫使用戶在達到最大循環次數后丟棄器械。



內窺鏡



這些由兩個霍普金斯類型的內窺鏡并排組成，帶有光源通道集成在一個管內。每個內窺鏡與另一個相距6mm，以滿足立體視覺所需的真正視網膜差異。有兩種外徑可供選擇：8.5mm和12mm。通常只有第一種類型用于耳鼻喉-頭頸外科手術。

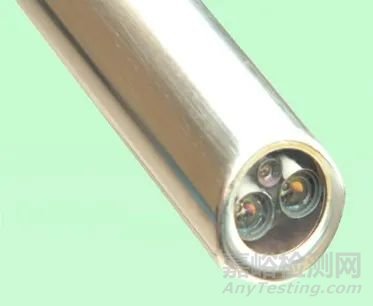

下圖展示了達芬奇立體內窺鏡。



專利事務值得關注
