目的是：



模擬DUT在半波暗室內暴露于由天線（天線模擬除發動機，電動馬達以外的車外輻射干擾）產生的輻射電磁場中抗擾性的試驗。只適用于連續窄帶電磁場的干擾抗擾度的測試。



結果判定：



未明確規定，經過自由場中各種天線發射具體參考TL 82166_2009.05 Section6.2 Page9（Table3，F(xiàn)igure5）強度、頻段、等級;觀察產品試驗后是否能繼續正常工作來證實。

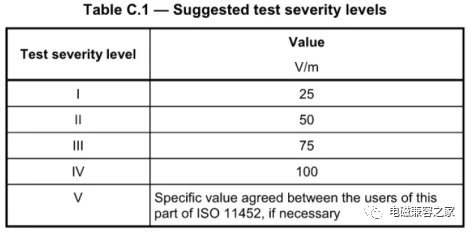

一）測試嚴酷等級

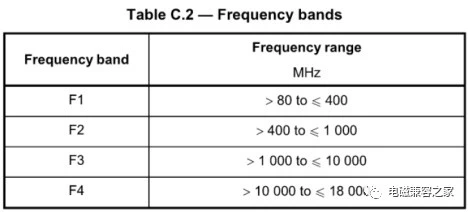

二）測試頻段

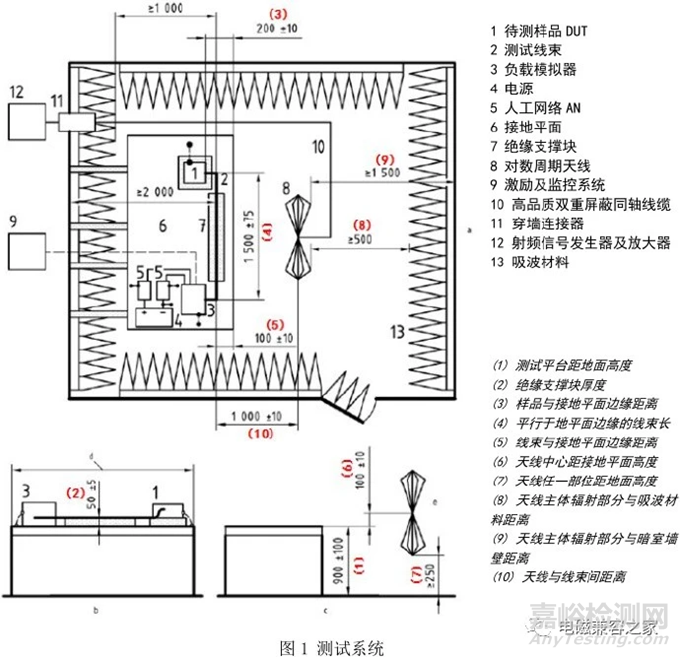

三）測試布置



3.1） 接地平面



1) 接地平面應是一塊長度不小于 2000mm、 寬度不小于 1000mm， 厚度不小于0.5mm 的銅制、 黃銅材質或鍍鋅鋼制薄板。（注：如原定的 2000mm*1000mm 不足以放置整個測試系統， 則地平面需比以整個系統尺寸為基礎向外擴 200mm）



2) 接地平面放置在一個高度為（900±100） mm 的測試平臺應上（如圖 1c 中(1) 所示）



3.2） 電源及人工網絡（AN）

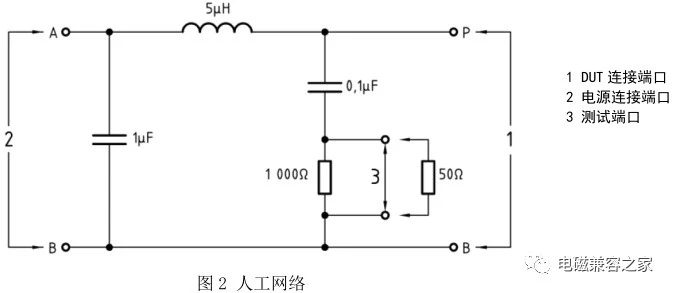

1) 每個待測樣品與其電源直接均需通過 AN（5uH/50， 如圖 2 所示） 連接



2) AN 的數量取決于 DUT 在汽車上的安裝方式：

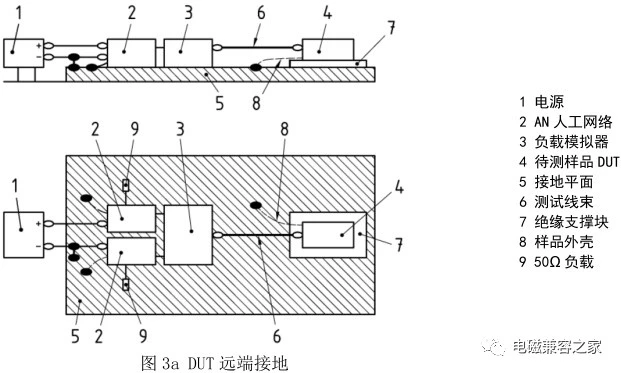

a) 如果汽車電源回流線超過 200mm（遠地）， 則布置 2 個 AN， 一個連在電源正極線， 一個連在回流線上

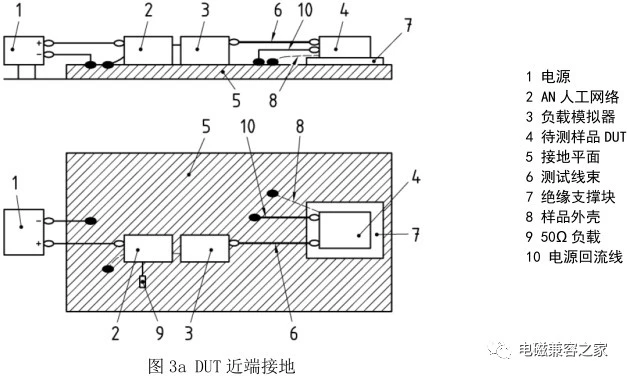

b) 如果汽車電源回流線小于 200mm（近地）， 則布置 1 個 AN， 連在電源正極線上



3) AN 直接放置在接地平面上， 其外殼需與接地平面綁定



4) 電源回流線需與接地平面相連



5) AN 的測試端口阻抗應為 50



3.3） 待測樣品 DUT 放置：



1) 樣品需放置在一個（50±5） mm 厚（如圖 1b 中(2) 所示） 的低介電常熟絕緣支撐塊上， 絕緣塊放置在接地平面上；



2) 樣品距接地平面的邊緣距離為（200±10） mm（如圖 1a 中(3) 所示）



3.4） 線束放置：



1) 平行于接地平面前邊緣的線束部分長度為（1500±75） mm（如圖 1a 中(4) 所示）



2) 連接 DUT 與模擬負載的線束長度不應超過 2000mm



3) 線束應放置在一個（50±5） mm 厚（如圖 1b 中(2) 所示） 的低介電常熟絕緣支撐塊上， 絕緣塊放置在接地平面上



4) 線束與接地平面前邊緣的距離為（100±10） mm（如圖 1a 中(5) 所示）



3.5） 負載模擬器放置：



1) 負載模擬器可直接放置在接地平面上， 此時其直流電源線應通過 AN 連接；且當其外殼為金屬外殼時外殼應與接地平面相連；



2) 負載模擬器也可以不直接放置在接地平面上， 而是放置接地平面的相鄰位置， 此時其外殼需與接地平面相連；甚至放置在屏蔽室外， 此時需要通過線束接地。



3.6） 場發生器（天線） 放置：



1) 天線相位中心距接地平面的高度為（100±10） mm（如圖 1c 中(6) 所示）



2) 天線任一部位距離地面的高度不低于 250mm（如圖 1c 中(7) 所示）



3) 天線主體輻射部分距吸波材料的距離不低于 500mm（如圖 1a 中(8) 所示）， 距離暗室墻壁的距離不低于 1500mm（如圖 1a 中(9) 所示）



4) 天線與線束間的距離應為（1000±10） mm（如圖 1a 中(10) 所示）。對雙錐天線來說，此距離為天線相位中心到線束的距離；對對數周期天線來說， 此距離為線束與天線前端的距離；對角天線來說， 此距離為線束與天線的最近距離。
