      油管是油井中連接地表與地層的管道，在油氣的開采過程中，油管主要承擔將石油、天然氣等采出物運送至地表以及將壓裂液、酸化液等增產作業用料運輸至地層的作用。作為連接地層與地表的通道，石油和天然氣等高壓、高流速產出物會對油管產生強烈的沖刷腐蝕作用，尤其在油管管柱服役結構異常的情況下，經常發生油管管柱的斷裂事故。



     某石油井在工作過程中發生P110S鋼級油管斷裂事故，油管規格為73.02mm×5.51mm(外徑×壁厚)。井深為4152m，井隊在進行抽吸作業時，發現抽吸裝置卡在井下300m處，無法繼續下井。經過調查發現，裝置被卡原因是工廠段接頭扭矩臺肩變形縮頸。更換8支新油管后，重新將油管柱下井，繼續進行抽吸作業，抽吸作業過程中并未發生任何問題，抽子下井深度為2200m。之后再次進行抽吸作業時，抽吸裝置又發生卡住現象，發現第2支油管管體已經斷裂，斷裂位置在接箍下方8m處。



     研究人員采用宏觀觀察、化學成分分析、金相檢驗、掃描電鏡(SEM)和能譜分析、X射線衍射分析等方法對油管斷裂原因進行分析，以防止該類事故再次發生。



1、 理化檢驗



1.1 宏觀觀察

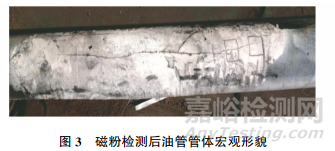

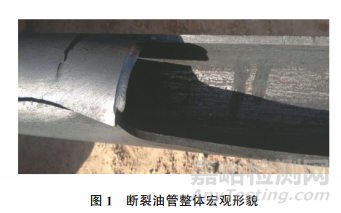

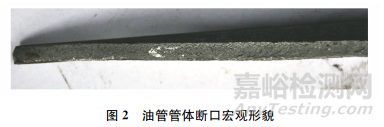

      斷裂油管整體宏觀形貌如圖1所示，油管長度約8m，裂紋主要分布在距上部接箍0.4~8m位置(斷口)，管體上共存在11條裂紋，最短裂紋長度約為0.41m，最長裂紋長度約為2.6m，裂紋走向基本為縱向。油管管體斷口宏觀形貌如圖2所示。由圖2可知：斷口無明顯塑性變形，呈典型的脆性斷裂特征。磁粉檢測后油管管體宏觀形貌如圖3所示。由圖3可知，管體裂紋呈分支狀。

1.2 化學成分分析



      在油管斷口附近截取試樣，采用直讀光譜儀測試油管的化學成分，根據GB/T 4336—2016《碳素鋼和中低合金鋼 多元素含量的測定 火花放電原子發射光譜法(常規法)》對斷裂油管管體進行化學成分分析，結果如表1所示。由表1可知：油管管體的化學成分符合標準要求。



1.3 金相檢驗

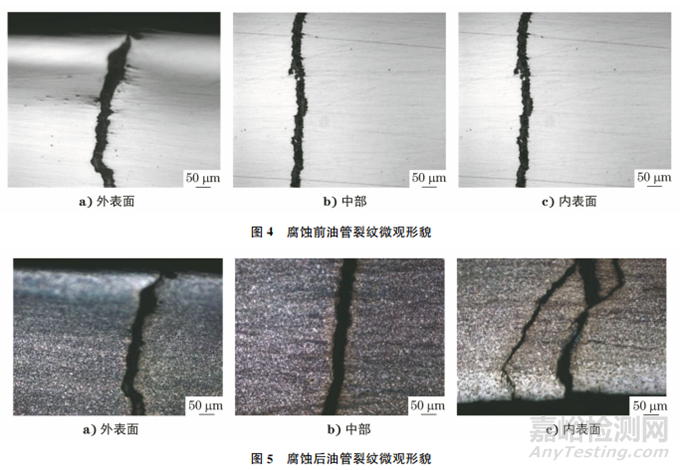

      在斷裂油管上截取并制備金相試樣，將試樣置于光學顯微鏡下觀察，結果如圖4~5所示。由圖4~5可知：該油管斷裂裂紋源位于油管外表面，裂紋兩側無脫碳氧化現象，在裂紋內部可以明顯觀察到腐蝕產物，且裂紋尖端存在多個分支現象，分支裂紋均呈沿晶分布特征。



1.4 掃描電鏡和能譜分析



      對裂紋斷口表面進行掃描電鏡分析，結果如圖6所示。由圖6可知：斷口呈放射狀形貌特征，放射狀花紋收斂于管體外表面，可據此判斷裂紋起源于管體外表面。對裂紋內部進行能譜分析，結果如圖7所示。由圖7可知：裂紋內部主要為S、P和Fe元素，裂紋內部發生腐蝕,腐蝕產物中S元素含量較高。







1.5 X射線衍射分析

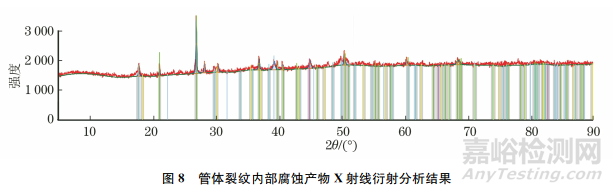

     為分析管體裂紋內部腐蝕產物的主要成分，在管體裂紋內部表面刮取腐蝕產物粉末，對粉末進行X射線衍射分析，結果如圖8所示。由圖8可知：腐蝕產物主要是硫化亞鐵和四氧化三鐵。





1.6 力學性能測試

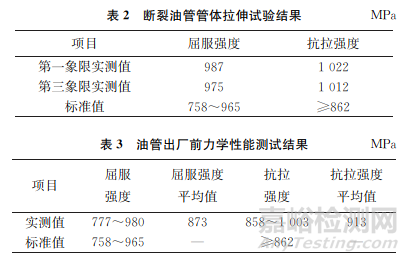

      在斷裂油管附近管體的第一象限、第三象限分別切取拉伸試樣，依據ASTM A370—2021《鋼產品力學性能標準試驗方法及定義》，在拉伸試驗機上對試樣進行拉伸試驗，結果如表2所示，該批油管出廠前力學性能測試結果如表3所示。檢驗結果表明，斷裂油管管體拉伸性能不符合標準規定，該批油管出廠前屈服強度為777~980MPa，平均值為873MPa，抗拉強度為858~1003MPa，平均值為913MPa，這說明該批鋼管性能波動范圍較大，個別屈服強度超出標準規定。





2、 綜合分析



      理化檢驗結果表明：管體斷裂起源于外表面，呈脆性開裂特征，裂紋呈沿晶多分支特征；斷口腐蝕產物主要為FeS，且石油井含一定量的硫化氫。綜上所述，油管發生斷裂的機制為在含硫化氫的環境下發生應力腐蝕開裂。



     (1)油管的強度越大，油管的抗應力腐蝕性能越差。



      抗硫油套管產品的強度越大，意味著需要縮短回火時間及降低回火溫度，產品獲得的位錯就越多，且碳化物不能完全彌散均勻地析出，這些因素都會降低產品的抗應力腐蝕開裂性能。斷裂油管管體的抗拉強度及屈服強度均較大，在井下使用油管將增加硫化氫應力腐蝕開裂的風險。



     (2)油管在關井期間的使用溫度較低，降低了P110S油管的抗應力腐蝕開裂性能。



      該井地層中硫化氫的質量分?jǐn)?shù)約為5×10-5~5×10-3，井口的溫度約為-10℃，不作業時溫度會降低至-40℃左右。在含硫化氫的環境中，材料的抗應力腐蝕性能隨著使用溫度的降低而降低。在油井不作業的情況下，冬季井口位置的溫度低于-10℃，在該溫度下，油管材料的斷裂韌性將會降低，應力腐蝕臨界應力強度因子將會減小，材料發生應力腐蝕開裂的傾向?qū)?huì)增大。



      (3)油管由于自重的原因?qū)⒊惺芾燧d荷，且距離井口越近，其承受的拉伸載荷越大，而隨著外載荷的增大，材料發生應力腐蝕開裂的概率也增大。



3、 結論及建議



      (1)P110S鋼級油管發生斷裂的機制為硫化氫應力腐蝕開裂，斷裂油管的強度較大，油管的抗應力腐蝕開裂性能降低，關井期間靠近井口的油管使用溫度較低，油管抗應力腐蝕開裂的性能隨溫度的降低而降低，井口位置油管承受的總拉伸應力最大，這也增加了油管發生硫化氫應力腐蝕開裂的風險。



      (2)建議在類似腐蝕工況條件下，在滿足強度條件的前提下(校核安全系數)，使用抗硫化氫油套管，降低應力腐蝕開裂的風險。



作者：趙映輝，夏文斌，周勇，趙建明



單位：衡陽華菱鋼管有限公司 技術中心



來源：《理化檢驗-物理分冊》2024年第4期
