前言
試驗快堆作為一種研究堆型,燃料元件使用的材料、零部件的結構、組裝方式等均區別于目前國內普遍使用的壓水堆燃料元件。
由此針對快堆燃料元件的制造工藝研究至關重要。
快堆相關組件的結構基本類似，均采用六邊形外套管與操作頭或過渡接頭配合，內部裝有單棒及其他結構件，其中外套管與過渡接頭焊接是快堆組件制作的最后一道工序，其焊接質量直接關系組件在堆內的穩定運行與換料過程中組件的安全度，目前，針對焊縫質量的監控采用射線照相的方法。
數字成像技術是一種可以直接獲得數字化圖像的射線檢測技術，其檢測成像質量特性主要由靈敏度、清晰度和灰度來描述。
探測效率高、輻射劑量小、價格成本低、更能適應現代工業快速生產在線檢測的要求等諸多優點使其迅速成為射線檢測技術研究的熱點。
與膠片相比，更能適應當前自動化生產線的檢測節奏，檢測結果可實時呈現，避免因洗片、評片的時間過長增加不合格產品的數量,排除結果反饋的滯后性。
方法原理
根據X射線檢測原理，被檢材料與缺陷材料 射線的吸收系數有一定差異。
當被檢測位置出現材質不連續時,透過缺陷部位和完好部位的射線強度就會不同。
用一定能量的X射線透照待檢焊縫和空腔，通過膠片或平板數字成像探測器的成像，在X射線底片或顯示器上相應部位就會出現黑度差異的被檢測位置影像。
通過對被檢測位置影像進行觀察，評定缺陷的類型、大小和數量等,從而對被檢測位置質量做出評價。
X射線機及配套高壓發生器、冷卻系統與控制系統，平板探測器及圖像采集處理軟件組成,如圖1所示。
系統配置既要具有足夠大的能量穿透透照產品：又需要檢測細節滿足靈敏度要求。
以下為檢測系統核心部件：
(1)X射線機：COMET 450型固定式高頻工業X射線機，焦點(0.4/1.0)mm。
(2)探測器：PE 0822型平板數字成像探測器,像素尺寸0.2mm。

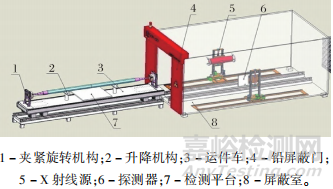

圖1 檢測系統布局圖
檢測方法
六邊形外套管為等厚薄壁管，過渡接頭外邊界為正六邊形，內邊界為圓；
裝配后其界面厚度存在差異，中間厚度最小，兩邊最大，其焊縫位置如圖2所示。

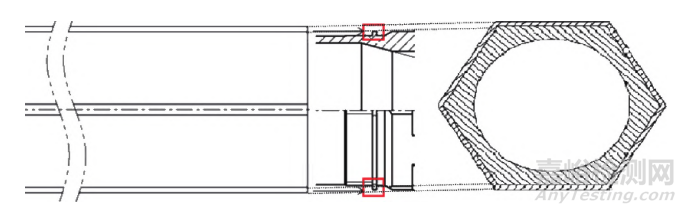

圖２ 外套管與操作頭裝配示意圖
數字圖像特征分析
外套管與過渡接頭對接焊縫，透照區域結構相對復雜,既存在搭接配合間隙，又存在沿外套管軸向截面和周向界面焊縫厚度的差異，同時材料及工藝在國內可借鑒的經驗較少，焊接過程中會出現不同的異常影像,增加了X射線評判的難度。
圖像中存在氣孔、對接未焊透、錯邊未焊透、氣脹等缺陷影像。
其中氣孔通常為圓形缺陷,且灰度特征明顯,容易識別與區分。
錯邊未焊透、對接根部未焊透、氣脹均為條形缺陷,其影像特征存在差異性,且對焊縫質量的危害性存在一定差異，因此，需對其特征進行分析匯總，準確識別焊縫缺陷，保證評價結果的準確性，不出現漏檢、錯檢情況。
3.1 魚鱗紋成像特征分析
由于界面上X射線和物質的相互作用與產品內部X射線和物質的相互作用基本相同。
所以在X射線圖像中，無法區分沿射線透照方向上的表面缺陷與內部缺陷。外套管與過渡接頭對接氬弧焊在焊接過程中會由于能量的不連續性，以脈沖形式釋放能量導致焊接過程中金屬融化不連續，形成類似魚鱗的紋路，如圖4所示。
在焊縫表面的魚鱗紋由于高低起伏，射線透照厚度存在差異，所以射線影像存在黑白相間的條紋，如圖5所示。
圖4 焊縫表面魚鱗紋實物圖
圖5 魚鱗紋 X射線數字圖像
由于魚鱗紋形態特征明顯，各條紋基本保持連續，且基本呈現等間距排列。
當出現氣孔或裂紋等缺陷時會隔斷條紋顯示或覆蓋魚鱗紋。
所以魚鱗紋在實際檢測中通常不會對缺陷識別產生影響。
氣孔直徑約為φ0.25mm的情況可清晰檢出，未焊透、氣脹等條形缺陷也可清晰檢出，在圖像中會隔斷魚鱗紋,如圖6所示。

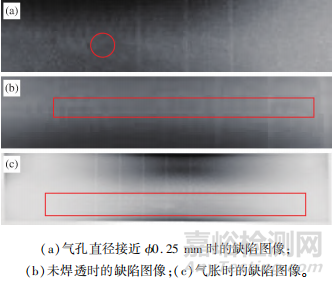

圖6 魚鱗紋焊縫中的缺陷圖像
3.2 焊瘤成像特征分析
在金屬物焊接過程中，由于焊點局部高溫融化，液體金屬凝固時，在自重作用下金屬流淌會形成的形態像微小疙瘩，即焊瘤。
焊瘤與融化區域邊界圓滑過渡，不存在應力集中引起的強度減弱問題，因此該影像定義為非缺陷影像。
如圖7所示，在X射線圖像中的“疙瘩”，這種影像主要出現在焊縫邊緣。
通過分析分布位置及結構特點可識別焊瘤,排除其對結果評判的干擾。
圖7 焊瘤X射線數字圖像
3.3 厚度差成像特征分析
由圖8可知雙邊周向厚度差最大為29.00mm。在不考慮焊縫余高的情況下，軸向雙邊最大厚度差為5.98mm。
因此在透照區域范圍內，無論沿軸向或周向均存在厚度差。
圖8透照厚度沿軸向的變化
相同的射線強度下,圖像在橫向和縱向均存在黑度差。
若黑度差較大時,圖像質量不滿足檢測靈敏度要求。
如圖9所示，箭頭方向為灰度逐漸變小的方向，即透照厚度變大的方向。在厚度差較大X射線檢測中，為使有效評價區域內靈敏度滿足要求，可通過增加透照電壓的方式實現。
同時可通過調節射線能量及圖像處理擴大有效評價范圍。X射線檢測中，為使有效評價區域內靈敏度滿足要求，可通過增加透照電壓的方式實現。
同時可通過調節射線能量及圖像處理擴大有效評價范圍。
厚度差的存在所引起的圖像灰度變化為均勻過渡，因此無論是缺陷定義或圖像評價均無影響，實際檢測過程中可不做考慮。
圖9透照區域黑度沿軸向的變化
3.4 錯邊未焊透成像特征分析
外套管與過渡接頭在裝配過程中由于制造誤差，6個配合面中存在配合間隙，裝配時由于根部間隙太大，增大焊縫應力，容易產生焊接變形，變形會導致六角管和操作頭之間的間隙增大，對接接頭處會形成典型的錯邊，依據 SY/T 4109-2020《石油天然氣鋼質管道無損檢測》標準,將由于錯邊引起的單邊根部未焊透稱為“錯邊未焊透”。
如圖10所示，由于裝配是本身存在的配合間隙，在焊接的過程中熱量的輸人會擴大配合間隙的影響，形成如圖11所示的錯邊未焊透，及融化區域未包含過渡接頭直角區域根部。
由此在X射線成像中出現一條黑線如圖 12 所示。
分析其原因可知，由于間隙的存在在透照方向上存在厚度差，導致X射線透過的能量不同，造成成像時產生灰度差。

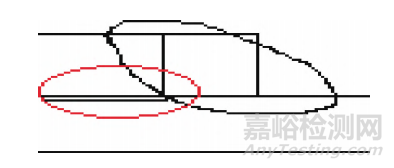

圖10外套管與過渡接頭配合區域示意圖
理論上在邊界兩側灰度會突變，且相應區域灰度均勻，即邊界兩側界限明顯。
但在實際中邊界區域往往會存在一條灰度值較低且有一定寬度的過渡線。
一方面是因為射線照相不清晰度引起的灰度值曲線過渡，另一方面由于該區域散射作用增強，邊界散射線與投射射線重合導致過渡線加寬。
同時從圖像中可以看出有兩條過渡線，原因是透照方式為雙壁單影透照，透照方向與雙壁間隙邊界對應位置連線不平行時，在成像板上的投影錯位導致出現兩條過渡線。

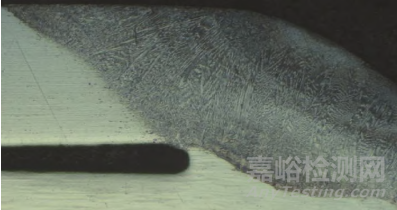

圖11 配合間隙金相剖面圖

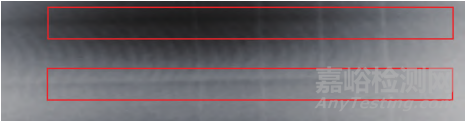

圖12配合間隙的 X射線圖像
配合間隙導致的錯邊未焊透為非危害性缺陷，此影像結果與根部對接未焊透、氣脹等缺陷影像基本相同，無法通過圖像分析進行準確區分，因此劃分為缺陷影像。
結合X射線圖像及金相檢測結果分析，該結果是由在間隙起始位置存在厚度突變引起，因此采用加工斜槽的方式消除厚度突變，如圖13所示的金相解剖內部結構，透照厚度由突變改善為緩慢變化。
通過X射線檢測進行驗證,驗證結果如圖14所示過渡線影像基本消失。
圖13 開斜槽后的金相檢測圖
3.5 對接根部未焊透成像特征分析
對接根部未焊透為焊接時接頭根部未完全熔透的現象，對于對接根部焊縫，也指熔敷深度未達到設計要求的現象：未焊透直接危害是減小承載面積，降低焊接接頭力學性能，引起應力集中，導致脆斷。
在六邊形外套管與過渡接頭對接環焊中，未焊透極少單獨出現，多出現配合間隙導致的錯邊未焊透與對接位置未焊透在數字圖像中重疊，金相解剖結果如圖15所示。
均在影像中出現具有一定寬度的“條形”影像,如圖6(b)所示。其影像特征不明顯,不易與間隙導致的條形影像進行區分。
圖14 開斜槽后的X射線檢測圖像
圖15 未焊透金相檢測圖
3.6氣脹成像特征分析
氣脹為包殼管環焊縫根部咬邊的現象；氣脹的直接危害是壁厚減薄，且存在應力集中，降低焊縫強度的風險：依據 GB/T 11809-2021《壓水堆燃料棒焊縫檢驗方法金相檢驗和射線照相驗》標準，如圖16所示的缺陷應評定為氣脹。
當透照角度完全垂直于焊縫，其X射線影像與錯邊未焊透與對接未焊透影像的區別為氣脹條形影像兩側灰度變化基本對稱或相似，如圖6(c)所示而錯邊未焊透條形影像兩側有明顯區別。
圖16 氣脹金相檢測圖
3.7 氣孔成像特征分析
氣孔為焊接過程中產生的氣體來不及溢出熔池而產生的；氣孔的直接危害是截面積減小導致強度變小，通常氣孔為圓形，不存在應力集中,也會以較低的概率出現條形氣孔。
圖6(a)、圖17為氣孔的金相解剖驗證圖及X射線數字圖像，從圖像中可以看出氣孔的影像特征較明顯，與背景灰度相差較大，形狀通常為近似圓形。
在實際檢測評判過程中容易區分。
圖17氣孔直徑接近?0.25 mmm 時的金相圖
通過以上分析，因間隙引起的錯邊未焊透、對接根部熔合深度不夠引起的對接根部未焊透以及氣脹，其金相檢測結果及產生機理存在較大差異，可準確區分。
但其在數字圖像中均顯示為“條形"影像通過對大量數據的收集與對比分析，其中錯邊未焊透出現概率最高，對接根部未焊透與氣脹出現頻率較低。
對比影像結果，其中兩類未焊透在圖像中特征相似不易區分，“條形"影像兩側灰度不對稱，因此均按未焊透進行評判。
氣脹因其影像中“條形”兩側的對稱性與未焊透存在一定差異,因此可進行區分。
結語
透照厚度差較大時會影響評價區域的靈敏度可通過增加透照電壓的方式，以及利用數字成像圖像處理和動態范圍大的優點進行調節；
配合間隙(錯邊未焊透)與對接未焊透影像存在重疊,實際評判過程中均評定為未焊透。
通過優化結構消除配合間隙的厚度突變,從而消除配合間隙影像對結果評判的干擾。
氣脹與未焊透影像存在兩側相似度的差異,因此可進行區分。
