汽車輕量化是大勢所趨，鋁合金替代傳統鋼材已成為輕量化重要的技術途徑。汽車屬于耐用消費品，用車環境復雜多變，為滿足消費者使用需求，整車制造廠要研究鋁合金替代件的品質管理要件。文章以汽車覆蓋件常用的6000系列鋁合金板材材料特性評價為例，從定量及定性兩方面介紹了評價鋁合金板材的指標與驗證方法，可作為汽車制造廠的研究參考。



關鍵詞：鋁合金；汽車覆蓋件；材料特性；評價方法



我國作為汽車產銷大國，汽車產業是國民經濟的支柱產業。根據中汽協發布的數據[1]，2022年汽車產銷分別完成了2 702.1萬輛和2 686.4萬輛[2]。其中新能源持續爆發式增長，產銷分別完成了705.8萬輛和688.7萬輛，規模已連續8年蟬聯全球第一。隨著中國汽車產銷量的不斷攀升，節能環保已凸顯為汽車行業發展的重要課題。汽車輕量化技術是解決節能環保課題的有效手段之一，相關研究表明，如果小汽車整備質量能夠削減100 kg，相當于每百公里油耗可降低大約0.7 L[3]；如果整車質量減重達到10%時，電能消耗可削減5.5%，續航里程可增加5.5%[4]。在汽車制造中，材料輕量化是實現汽車輕量化的重要技術途徑。鋁合金材料具有較高的比強度和比剛度，有良好的塑性和耐腐蝕性能，已成為汽車輕量化的主流材料。



車用鋁合金的應用



根據合金元素的含量不同，可將鋁合金歸類為不同族類。按照國家標準《變形鋁及鋁合金牌號表示方法》（GB/T 16474－1996）[5]，變形鋁材按其化學成分分為不同系列牌號，以四位字符表示，如表1所示。

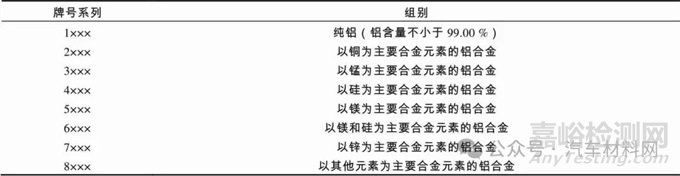

表1 鋁合金牌號表示方法

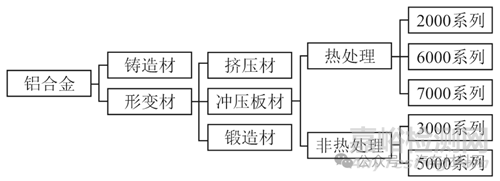

根據材料加工工藝與方法的差異，車身用鋁合金材料系列分類如圖1所示。4000系列鋁合金硅含量高、熔點低、熔體流動性好，在汽車行業主要用于制造鋁合金焊接添加劑，如釬焊板、焊條和焊絲。此外，該系列合金具有較高的耐磨性和耐高溫性，還被用于制造活塞和耐熱零件。8000系列鋁合金主要是鋁箔，電池行業運用較多。



圖1 車用鋁合金材料分類



汽車鋁合金覆蓋件的應用特點



汽車屬于耐用消費品，消費者非?？粗仄嚥考牧系哪途眯约翱煽啃?。作為輕量化材料而廣泛應用的鋁合金，其性能既要滿足高效率的工業生產要求，也要保證汽車使用過程中的各種品質性能滿足顧客的需求。例如：5754、5182和5052牌號鋁合金，具有密度低、抗拉強度高、延伸率高、疲勞強度好特點，廣泛應用于車身內板；6016、6022、6111、6181等牌號鋁合金可熱處理強化，具有良好的沖壓成形性，在成形表面不容易出現羅平線，主要被應用于車身外板；7003、7075等牌號鋁合金強度、耐磨性及韌度更高，多應用于前縱梁等零部件[6]。



其中對于車身覆蓋件（車門外板與機艙蓋外板），由于除了強度、耐久性外，還有消費者能直接看到的零部件，因而其加工性能、成形性能（造型）、與涂料兼容性等還需要重點考慮以下方面。



1）良好的成形性。鋁合金板材主要用作汽車沖壓車身板和零部件，要讓板材在各種復雜的沖壓變形應力狀態下具有較高的成形空間，材料要具備屈強比低、成形性能好、成形極限高的特點。



2）保持表面光滑。鋁合金板應具有良好的翻邊延展性，成形后表面光滑，不會出現羅平線，不會造成沖壓成品涂裝后光澤不一致的現象。



3）良好焊接及結構膠的附著性能。為了滿足零件焊接工藝的性能要求，要求鋁合金板材具有良好的焊接性能。同時，不同零件之間有很多結構膠連接，也要求板材具有良好的附著性能，滿足各種型號結構膠的涂布。



4）良好烘烤硬化性。板材在沖壓變形前較軟，成形性要好，但在沖壓成形零件烘烤后，成品屈服強度明顯提升。高的烘烤硬化性將會賦予零件高的抗凹痕性能。由于鋁合金的烘烤硬化性和鋼的明顯不同，而傳統汽車企業的油漆烘烤工藝是針對鋼板設計的，因此，鋁合金板的烘烤硬化性要與鋼板油漆工藝兼容。



5）一定的抗時效穩定性能。鋁合金板出廠后，在整車廠沖壓生產前不可避免要經歷一段儲存和運輸?shù)臅r間。如果板材的抗時效穩定性差，沖壓性能就會變差，出現皺皮現象甚至拉裂，影響汽車外板的表面質量。



鋁合金板材試驗方法及評價指標



在汽車生產制造中，將車身覆蓋件的工業應用要求轉化為定性或定量的技術指標，進而成為整車生產廠對鋁合金板材的評價依據，參考如下。



3.1 機械特性

試驗方法：材料機械特性評價通常采用單向拉伸試驗方法，單向拉伸試驗是一種普遍試驗方法，用于評價板料的力學性能及沖壓成形性能。通過拉伸試驗可以測得材料的屈服強度、抗拉強度、總伸長率、彈性模量E、加工硬化指數以及這些指標在板面內的各向異性值。通過單向拉伸試驗可繪制材料塑性變形過程的應力-應變曲線，直觀地看出材料的應力-應變關系。



參考標準：JIS Z 2241（測試片：JIS Z 2241 No.5）；



評價指標：屈服強度≤145 MPa；抗拉強度≥175 MPa；延伸率≥24%（在所有方向都能滿足）。



3.2 化學成分

試驗方法：X射線熒光光譜儀是一種快速的、非破壞式的物質測量方法，其原理是X射線管通過產生入射X射線（一次X射線），來激發被測樣品。受激發樣品中的每一種元素會放射出二次X射線（又叫X熒光），不同的元素所放射出的二次X射線具有特定的能量特性或波長特性，同時還與這種元素在樣品中的含量有關。探測系統測量這些放射出來的二次X射線的能量及數量或者波長。然后，儀器軟件將探測系統所收集到的信息轉換成樣品中各種元素的種類及含量，評價指標如表2所示。



表2 鋁板化學成分品質管控基準



3.3 微觀組織

試驗方法：金相組織觀察主要是指利用顯微鏡、將試樣放大100～1 500倍率來研究金屬及合金組織的一種方法。先對試樣進行取樣、鑲嵌、打磨、拋光及腐蝕，然后用金相顯微鏡觀察得到的金相組織形態，再利用金相顯微鏡自帶的拍攝系統對所觀察的金相組織進行拍照觀察。



評價指標：組織均一，無粗大析出物、偏析帶等。結晶粒徑：45 μm以下。



3.4 面粗度

試驗方法：采用觸針法，利用針尖曲率半徑為2 μm左右的金剛石觸針沿被測表面緩慢滑行，金剛石觸針的上下位移量由電學式長度傳感器轉換為電信號，經放大、濾波、計算后由顯示儀表指示出表面粗糙度數值，還可用記錄器記錄被測截面輪廓曲線。



評價指標：光面（冷軋態）（Mill Finish, MF）：0.1 μm≤Ra≤0.7 μm；電火花鈍化紋理（Electron Dis- charge Texture, EDT）：0.1 μm≤Ra≤1.5 μm。



3.5 疲勞特性

試驗方法：參考《金屬平面彎曲疲勞測試方法》（JIS Z 2275），對金屬試樣反復施加與板面正交的彎曲力矩，研究板材經受循環負荷作用的斷裂過程、從而評定材料的疲勞強度。



評價指標：循環次數107，耐久比在0.4以上。



3.6 彎曲性

試驗方法：用附加10%預變形（標點間50 mm）的JIS Z 2241 5號，相對彎曲半徑R/t≤0.5，彎曲180°，主要觀察試樣在彎曲試驗后的表面是否會產生裂紋。



評價指標：彎曲表面無有害的裂痕。根據限度樣品判定，如圖2所示，L/C/D方向都滿足要求。

圖2 彎曲表面限度樣品



3.7 成形表面品質

試驗方法：參考JIS H 4000第5.1項，通過Φ100的圓筒加工測試將平面預變形6%，用磨砂紙研磨圓筒部，通過目視確認。

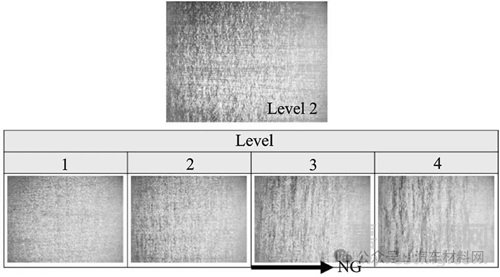

評價指標：成形后表面品質，不出現限度樣本中不可接受的等級表現，如圖3所示的波紋圖案、橘皮圖案。



圖3 成形后表面品質限度樣本



3.8 BH特性

試驗標準：根據JIS Z 2241，預應變5%在烘烤溫度170 ℃保持20 min。



判斷基準：屈服強度≥180MPa、抗拉強度≥240MPa、延伸率≥16%（所有方向都能滿足）。



3.9 時效檢驗

可熱處理強化的6000系鋁合金是理想的輕質汽車車身外板材料，其最大的特點是可在低屈服強度的固溶處理T4狀態下供貨，具有良好的沖壓成形變形能力。其時效強化可借助最終的烤漆固化處理同時進行，進一步提高了材料的性能，具有良好的最初成形性和最終使用性能。一般而言，板材采購周期設定為3至6個月為宜。實際應用時，需要將鋁板材料放置一段時間后，再對機械特性、烘烤硬化特性、彎曲性關鍵指標進行試驗檢證，確認材料特性是否符合標準要求，并以此時效周期來指導鋁合金板材采購周期時間的設定。



 結論



整車制造廠導入鋁合金板材覆蓋件時，需要對鋁合金板材進行系統的材料特性研究實驗，重點對機械性能、微觀組織、化學成分、面粗度、疲勞特性、彎曲性能、成形表面品質、BH特性、時效性等指標進行確認，作為板材性能的重要評價依據。此外，整車制造廠還需要對板材的點焊性能、表面處理性能、車體各種型號密封膠的適合性進行驗證，最終綜合評價鋁合金板材是否滿足整車量產要求。



參考文獻



[1] 中國汽車工業協會,中國汽車技術研究中心有限公司,北京汽車集團有限公司.中國汽車工業發展報告(2023)[M].北京:社會科學文獻出版社,2023.



[2] 張?jiān)?汽車用鋁合金板料沖壓成形性研究[D].合肥:合肥工業大學,2013.



[3] 徐肖.鋁合金沖壓成形工藝研究[J].現代制造技術與裝備,2019(1):83-84.



[4] 王鴻波,何昌協.鋁合金車身板材在汽車輕量化中的應用[J].世界有色金屬,2018(7):186-187.



[5] 中國國家標準化管理委員會.變形鋁及鋁合金牌號表示方法:GB/T 16474－1996[S].北京:中國標準出版社,1996.



[6] 張琪.汽車覆蓋件用6xxx系鋁合金板材的研究?產業化現狀及發展趨勢[J].有色金屬加工,2020,49(1): 1-5.



來源：期刊：《汽車實用技術》 作者： 鐘坪和
