1、測試背景



客戶反饋其插接件使用1-2年后出現電參數漂移的現象，懷疑為公頭母頭接觸不良導致，故送測4個不良品和2個良品進行分析，以期找到失效的原因。

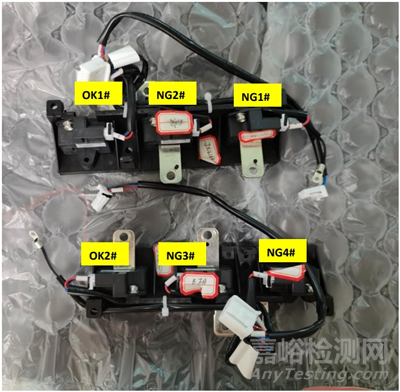

樣品信息如下：



2、實驗方案



1、接觸分析：CT測試確認公頭母頭接觸是否有問題。



2、外觀檢查：外觀檢查Pin腳是否發生腐蝕。



3、Pin腳鍍層厚度分析：切片+SEM確認鍍層厚度。



4、Pin腳表面元素分析：XPS分析Ni、Cu、Zn是否遷移到Au層表面。



3、方案詳解



3.1|接觸分析

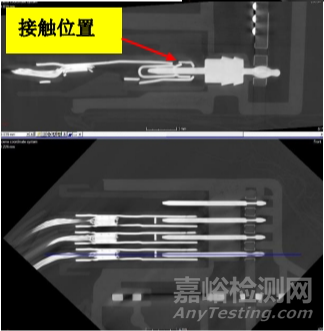

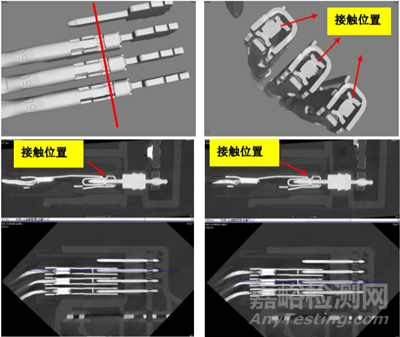

取一不良品1#，用3DX-Ray觀察公頭母頭接觸位置是否不良。

測試結果如下：







公頭Pin腳與母頭連接未發現異常。



3.2|外觀檢查

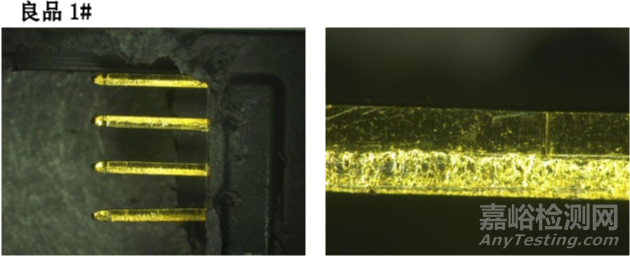

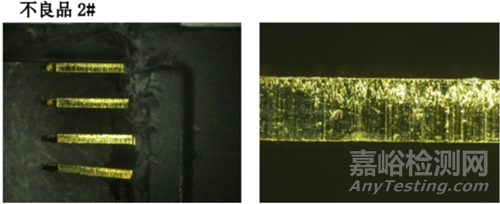

取不良品2#及良品1#的公頭，用3D顯微鏡觀察對其Pin腳進行觀察。



測試結果如下：





未在Pin腳表面觀察到明顯的腐蝕黑點。



3.3|Pin腳鍍層厚度分析



公頭Pin腳的材質為黃銅，鍍層為：鍍鎳、鍍金，因為金層比較軟，制作切片時容易把金層磨散，導致厚度不準確。因此先在金層表面電鍍一層鎳，然后在制作切片測量鍍層厚度。

測試結果如下：

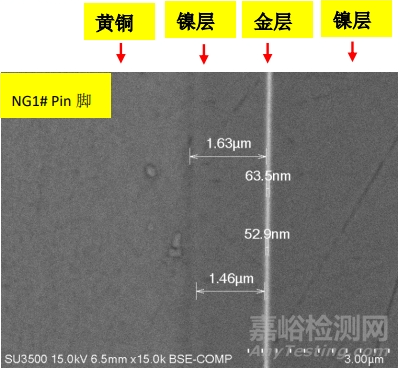

不良品Pin腳鍍鎳層厚度在1.46-1.63μm之間，鍍金層厚度為50-60nm左右，鍍金層較薄，阻擋層的鎳很容易擴散到鍍金層，影響公頭母頭的接觸電阻，從而影響電參數。

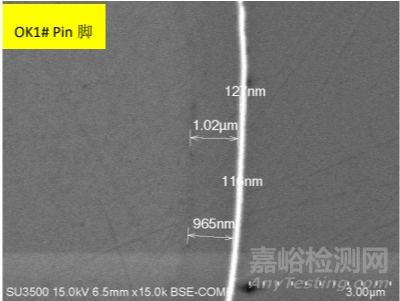

良品Pin腳鍍鎳層厚度在1μm左右，鍍金層厚度為116-127nm左右。



3.4|表面成分分析



取一不良品和一良品的Pin腳，用XPS測試儀分析鍍金層表面的元素及價態。為防止拆卸樣品時污染，樣品表面經過清洗，并刻蝕5-10nm。

測試結果如下：

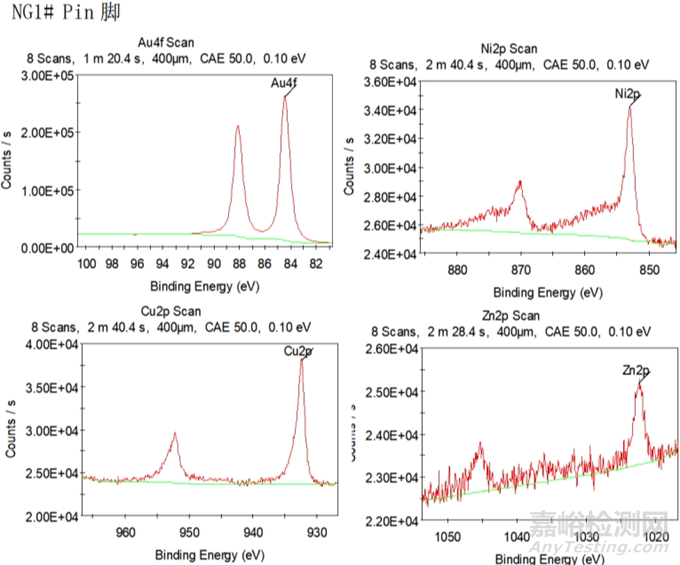

NG樣品表面含有Ni、Cu、Zn元素。

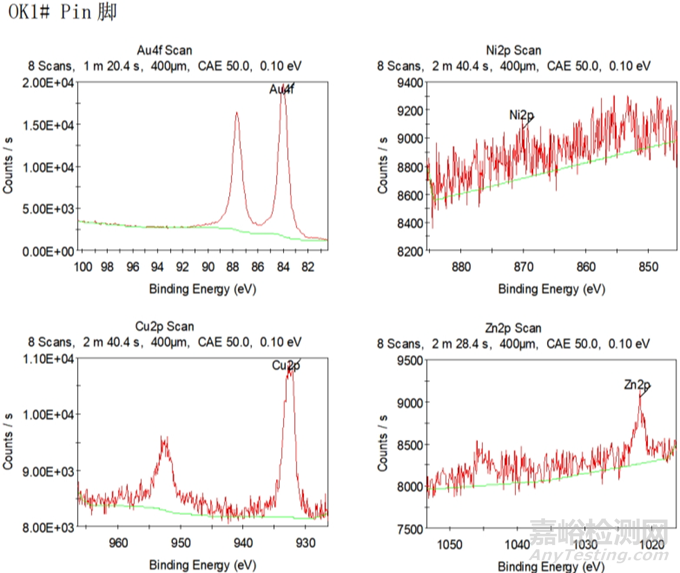

OK樣品表面也含有Ni、Cu、Zn元素。



4、分析與討論



1、連接器基材為黃銅，Cu、Zn較易往金層擴散，當銅擴散至金表面后，在空氣中氧化生成氧化銅膜而導致電接觸失效，為防止其發生，故在基底與金層之間鍍鎳，又由于鍍金層存在微孔（研究顯示，電鍍金層低于0.38μm時，孔隙率急劇增加），鎳暴露在環境中，并與大氣中的二氧化硫反應生成硫酸鎳，該物質絕緣且其體積比金屬大得多，因此沿微孔蔓延至鍍金層上，導致接觸發生故障。

2、NG品與OK品表面均含有底材元素Cu、Zn，說明阻擋層Ni薄，未起到阻擋作用。此外，NG品鍍金層偏薄，表面微孔率相對更大，Ni、Cu、Zn更容易與空氣中的物質發生反應，影響接觸電阻。



5、結論與建議



測試結論：

1、CT觀察，未發現不良品公頭與母頭有明顯的接觸不良；

2、SEM測試，發現NG品鍍金層厚度明顯比OK品?。?/span>

3、XPS測試，發現NG品及OK品表面均含有Ni、Cu、Zn元素，說明阻擋層Ni薄，未起到阻擋作用。

4、NG品鍍金層相對OK品偏薄，推測其表面微孔率更大，導致擴散的Ni、Cu、Zn元素更容易與空氣中的物質發生反應，影響接觸電阻，導致電參數漂移。

建議：

建議管控Pin腳鍍層厚度，增加鍍金層及鍍鎳層厚度。
