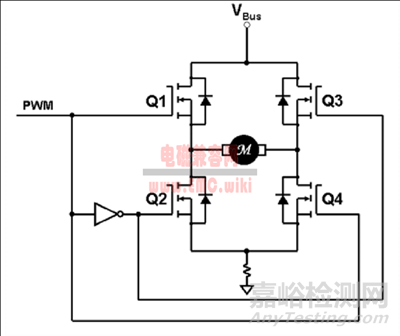

逆變器中的H橋電路對電磁兼容性（EMC）有顯著影響，特別是當涉及到PWM（脈寬調制）信號的使用時。H橋是一種常用的電路拓撲，用于驅動電機和其他負載，能夠控制電流的正反向流動，實現雙向運動或交流輸出。在逆變器中，H橋通常用來將直流電轉換成交流電，這個過程會產生特定的EMC挑戰：





電磁干擾（EMI）的產生



1、PWM信號的諧波：



H橋逆變器利用PWM信號來控制功率晶體管的開關，PWM信號的快速上升和下降沿會產生豐富的諧波成分，這是EMI的主要來源之一。



2、共模電流：



在H橋電路中，當開關狀態改變時，會在電路中產生共模電流，尤其是當所有開關同時開啟或關閉時。共模電流會在電纜和外殼中循環，產生輻射干擾。



3、瞬態電壓和電流：



開關過程中產生的瞬態電壓和電流也會導致EMI，尤其是在高頻率和大功率的逆變器中更為明顯。



對EMC的影響



1、輻射干擾：



上述的諧波和瞬態電流會以電磁波的形式輻射出去，干擾附近的電子設備和通信線路。



2、傳導干擾：



EMI可以通過電源線或信號線傳導至其他設備，影響其正常運行。



3、敏感度：



逆變器本身也可能成為敏感設備，受到外部EMI的影響，導致性能下降或誤操作。



解決方案



改進逆變器中H橋電路的電磁兼容性（EMC）是一項關鍵的設計挑戰，尤其在高功率和高速開關應用中。在設計逆變器時，必須綜合考慮H橋電路的EMC特性，通過上述措施來達到EMC標準，確保逆變器在實際應用中的安全性和可靠性。以下是一些可以實施的技術和策略來改善逆變器的EMC性能：



為了減輕H橋逆變器對EMC的影響，可以采取以下措施：



1、使用EMI濾波器：



在逆變器的輸入和輸出端加入EMI濾波器，以減少傳導和輻射的電磁干擾。濾波器可以包括電感、電容和共模扼流圈，用于抑制特定頻率范圍內的噪聲。



2、隔離電源：



采用隔離電源可以減少地環路電流，提高系統的EMC性能。



3、優化PCB布局：



合理的布局和接地策略可以減少輻射和傳導干擾，如使用多層板、地平面、和正確的布線技術。確保良好的接地，減少地彈問題。



4、軟開關技術：



采用零電壓開關（ZVS）或零電流開關（ZCS）等軟開關技術，可以減少開關過程中的電磁干擾。



5、屏蔽和接地：



對逆變器進行適當?shù)钠帘?，并確保良好的接地，可以減少輻射干擾。



6、電纜和連接器管理：



使用屏蔽電纜和連接器，確保屏蔽層正確接地，以減少輻射干擾。減少電纜長度，使用絞線或雙絞線，以減少天線效應。



7、熱設計：



良好的熱設計可以防止過熱，減少由于溫度變化引起的EMI。



8、控制算法（優化PWM調制策略）：



通過優化PWM控制算法，如采用隨機化PWM頻率或斜坡載波技術，可以減少特定頻率的諧波分量。



（1）采用隨機PWM或載波相移PWM（CPS-PWM）技術可以分散諧波頻譜，減少特定頻率的諧波含量，從而降低EMI。



（2）使用斜坡載波技術，通過改變PWM載波的形狀或頻率，可以減少開關頻率相關的諧波。



（3）在控制軟件中加入濾波和延遲，以減少數字信號的邊沿陡峭度，降低EMI。



（4）實施智能關斷和啟動序列，減少開關瞬變。
