引言



電機電驅是新能源汽車的核心部件，其性能和可靠性直接影響汽車的動力和安全。盡管示波器可以以高采樣率去捕獲電壓和電流的波形，但需要進一步計算才能從數據中生成關鍵的功率測量值和其他相關參數。泰克提供了一套完整的電機電驅測試解決方案，幫助工程師在設計、開發和驗證階段提高電機工作效率和產品質量。



今天我們就來聊一聊，如何選配合適的探頭，去進行相關測試。

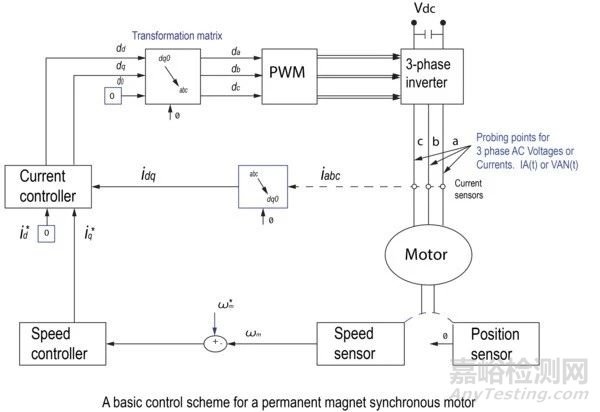

電機電驅測試主要測量信號



電壓信號



通過測量電機控制器的輸入和輸出電壓，可以分析電機的供電和功率情況，以及電機控制器的轉換效率。



電流信號



通過測量電機控制器的輸入和輸出電流，可以評估電機的運行狀態和負載情況，以及電機控制器的開關損耗。



控制信號



通過測量電機控制器的PWM信號、故障信號、溫度信號等，可以檢查電機控制器的工作邏輯和保護功能，以及電機的溫度和散熱情況。



泰克高壓差分探頭



為了有效地測量這些信號，我們需要選配合適的探頭，泰克高壓差分探頭是一種專業的高壓測量工具，它有以下特點：



• 可以安全地測量高達6000V的直流或交流電壓信號，包括開關和脈沖信號。



• 具有高達250MHz的帶寬，可以捕獲快速變化的信號細節。



• 采用隔離式設計，可以抑制共模噪聲和干擾，提高測量精度。



• 配有多種附件，可以適應不同的測量環境和需求，例如鉗夾、連接線、接地線等。



• TekVIP接口的探頭可以與支持此接口類型的示波器配合使用，無需外部電源，方便攜帶和使用。



泰克電流探頭



電流探頭是一種可以將電流信號轉換為電壓信號的主動探頭，它可以測量交流或直流的電流信號，適用于各種電力、電子和工業應用。



泰克的電流探頭（TekVIP接口或者TekProbe接口）可以自動適配對應接口的示波器，這意味著可以直接連接到支持此接口類型的示波器上，則無需外部電源或放大器，從而節省空間和成本，并提高可靠性和精度。部分型號也可以使用適配器或者BNC線纜進行連接。



泰克的電流探頭還具有以下特點：



•  高帶寬和高靈敏度，可以捕獲微小的電流變化和細節，例如開關噪聲、諧波失真等。



•  動態范圍和低漂移，可以準確測量不同幅度的電流信號，從毫安到安培級別，并且在溫度變化時保持穩定。



•  自動縮放和單位轉換，可以根據電流探頭的參數和設置，自動調節示波器的垂直縮放和單位，顯示出實際的電流值，無需手動計算。



泰克邏輯探頭



TLP058可以與5系示波器配合使用，提供最多64個邏輯通道，可以捕獲數字信號或模擬信號的邏輯狀態，適用于測量復雜的控制信號。



探頭的性能參數



在選擇探頭時，需要參考下述的探頭參數是否符合測試需求：



探頭的性能參數主要有帶寬、衰減比、輸入阻抗、輸入電容、最大輸入電壓和噪聲等。



帶寬是指探頭能夠傳輸?shù)男盘栴l率范圍，一般應該大于或等于被測信號的最高頻率。



衰減比是指探頭輸出信號的幅度與輸入信號的幅度之比，一般有1:1、10:1、100:1等，衰減比越大，探頭對信號的影響越小，但噪聲也越大。



輸入阻抗是指探頭對信號源的阻抗，一般應該盡量匹配信號源的阻抗，避免反射和失真。



輸入電容是指探頭對信號源的電容，一般應該盡量減小，避免影響信號源的輸出。



最大輸入電壓是指探頭能夠承受的輸入信號的最大電壓值，一般應該大于或等于被測信號的最大電壓。



噪聲是指探頭本身產生的隨機信號，一般應該盡量減小，避免干擾信號的測量和分析。



探頭的使用方法



而在具體測試過程中，則可以參考探頭的使用手冊：



探頭的使用方法主要有接地、連接、調節和校準等步驟。



接地是指將探頭的接地夾或接地線連接到信號源的公共接地點，保證探頭和信號源的電位一致，避免接地回路和干擾。



連接是指將探頭的探針或夾子連接到信號源的測試點，保證探頭和信號源的接觸良好，避免接觸不良和信號丟失。



調節是指根據信號的特點，選擇合適的探頭類型和參數，如衰減比、帶寬、阻抗等，保證探頭和信號的匹配，避免失真和誤差。



校準是指利用示波器或其他儀器，對探頭的輸出信號進行校準，保證探頭的準確性和穩定性，避免漂移和變化。
