      鈣鈦礦及其相關結構氧化物具有豐富的物理性能，因此成為功能材料研究的焦點。這些物質具有鐵電性、高溫超導性和巨磁阻效應等特性，研究其結構相變及相變特性對理解鐵電性和超導性非常重要。目前，隨著對太空能源探索的開展，低溫環境會對材料的性能產生影響。鐵電體具有優異的壓電、熱釋電和鐵電性等優點，可以成為力學性能、電能、熱能之間相互轉換的橋梁，從而在低溫研究領域發揮作用。

      PbTiO3是一種重要的鐵電材料，具有優異的鐵電極化性能和介電性能。溫度會對鈣鈦礦鐵電體的結構產生影響，并引發結構畸變和相變。研究表明，當溫度為173~183K時，PbTiO3鈣鈦礦可能存在車正交相-四方相的相轉變點，但這一結果缺乏試驗佐證。

     利用透射電子顯微鏡 (TEM)能夠直接觀察PbTiO3的晶體結構、晶格畸變和缺陷等信息，還可以研究材料在不同環境下的演化過程。根據現有的研究，鈣鈦礦在低溫條件下的性質和微觀結構仍然存在許多爭議。研究人員采用TEM分析技術，對PbTiO3的晶體結構和其在低溫下的演化過程進行研究，結果可為PbTiO3鈣鈦礦的低溫結構研究提供直觀、可靠的試驗依據。

1、 試樣制備及試驗方法

      采用化學共沉淀法制備PbTiO3納米顆粒，具體方法為：將原材料Pb(NO3)2、H2TiO3、NH4HCO3的體積分?jǐn)?shù)之比控制為1∶1∶2.1，常溫沉淀反應30~50min；反應后持續攪拌2h，在溫度為750~700℃條件下煅燒3h，得到均勻性較好的PbTiO3粉末。

     使用透射電子顯微鏡和低溫試樣桿進行試驗，透射電子顯微鏡的加速電壓為200kV，電流密度為2×10-10A/cm2。將試樣在乙醇溶液中分散，然后滴在銅載網上。在低溫試樣桿中加注液氮，以提供試驗所需的低溫環境。利用TEM對試樣進行觀察，并記錄低溫下PbTiO3試樣的結構演變。在降溫過程中，通過低溫桿控制器讀取試樣實時溫度并設置目標溫度。試驗中試樣的降溫速率約為6K/min，最低穩定溫度為178K。觀察試樣的明場像及高分辨像并記錄試樣顆粒的形貌變化過程。采用選區電子衍射及高分辨技術表征試樣的晶體結構變化。

2、 試驗結果與討論

2.1 微觀形貌

      PbTiO3顆粒試樣的明場像和高分辨像如圖1所示。由圖1可知：試樣呈形狀不規則的顆粒狀；試樣在高分辨像中可以觀察到PbTiO3晶體，顆粒尺寸約為500~1000nm，試樣的顆粒呈單晶結構，沒有明顯的晶體缺陷。

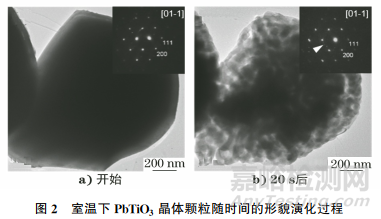

      室溫下PbTiO3晶體顆粒隨時間的形貌演化過程如圖2所示。由圖2可知：在電子束輻照條件下，PbTiO3顆粒經歷了一個快速的細晶轉變過程，耗時約為20s；圖中右上角為衍射圖，可見由演化開始至結束，弱衍射斑明顯增多，有形成衍射環的趨勢，說明試樣形成了細小晶粒；隨著晶粒尺寸的減小，演化過程逐漸變慢，在超過20s后，細化晶粒的面積約占70%，試樣不再出現明顯變化，即隨晶粒尺寸的減小，PbTiO3晶體結構逐漸穩定。

     在電子束輻照過程中，并未觀察到 PbTiO3晶粒內部出現位錯等缺陷，表明 PbTiO3晶粒細化與位錯運動無關。在PbTiO3晶粒細化過程中明顯呈現球化趨勢，這與張麗華等在Pb薄膜球化TEM原位試驗中觀察到的現象相似，導致該現象產生的原因可能與表面能有關。電子束輻照導致材料表面能升高，PbTiO3顆粒處于熱力學不穩定狀態，其具有向穩定狀態恢復的傾向。當晶體顆粒尺寸減小時，表面積增大，導致晶體顆粒外側的原子重新排列，以降低總表面能。衍射斑點在演化過程中未發生變化，說明表面能的調整導致PbTiO3顆粒出現細晶化現象，而不是相變作用導致PbTiO3顆粒的結構發生變化。

2.2 低溫測試

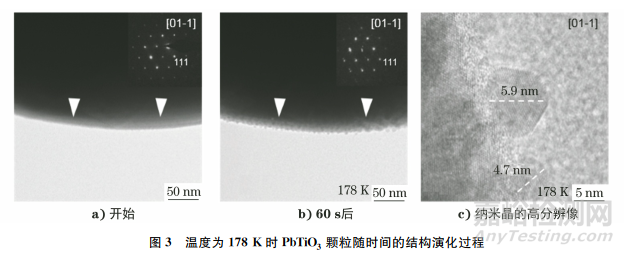

      溫度為178K時PbTiO3顆粒隨時間的結構演化過程如圖3所示。由圖3可知：在溫度達到178K的情況下，PbTiO3材料仍保持鈣鈦礦結構；隨著電子束輻照時間的延長，PbTiO3顆粒邊緣逐漸出現細小的納米晶顆粒，其尺寸約為4.7~5.9nm，這與室溫下細晶化的過程相似；PbTiO3晶粒并未出現位錯等晶體缺陷，生成的細晶粒呈均勻球狀，晶體結構與未細化的PbTiO3晶體一致，且存在一定角度的旋轉。

      在室溫條件下，PbTiO3顆粒在20s后的細化面積約占70%。在低溫條件下，PbTiO3顆粒在60s后的細化面積小于10%，晶粒仍主要集中在試樣邊緣。低溫下PbTiO3顆粒的形貌變化程度較小，細晶化過程較慢。對試樣進一步降溫，達到儀器極限最低溫93K 后，PbTiO3顆粒的結構仍未發生相轉變。

      在理論轉變溫度178K下，PbTiO3顆粒并未發生相變，且未發現有位錯等缺陷產生。PbTiO3顆粒在室溫及低溫條件下均出現了晶粒細化的現象，其晶體結構仍保持著初始鈣鈦礦結構。PbTiO3晶粒細化過程中存在球化的趨勢，原因是電子束輻照導致材料的表面能變化，驅動了細晶化過程。

      鐘維烈等基于朗道理論計算鈣鈦礦表面能密度，得到PbTiO3鐵電體發生尺寸驅動的臨界尺寸為5nm，這與圖2中的測量結果極為接近。因此可以推測PbTiO3顆粒的細晶化過程應是其表面能主導的。對比室溫下PbTiO3試樣的結構變化，低溫條件使PbTiO3晶體細化過程明顯變慢。低溫下PbTiO3試樣的細化晶粒主要在顆粒表面，而室溫下PbTiO3試樣表面與內部幾乎同時發生晶粒細化過程。在室溫與低溫條件下，隨電子束輻照時間延長，PbTiO3晶粒的形貌結構都趨于穩定。

3、 結論

     (1)在低溫178K條件下，PbTiO3鈣鈦礦未出現相結構轉變，PbTiO3晶粒內未出現晶體缺陷，說明其在低溫條件下有較好的結構穩定性。

     (2)受電子束輻照的影響，PbTiO3晶粒發生細化現象，產生該現象的原因為電子束輻照作用使材料的表面能增大，導致晶粒尺寸減小。

     (3)與室溫環境相比，晶粒在低溫環境下出現的納米晶尺寸較小，在電子束誘導 PbTiO3鈣鈦礦晶粒細化過程中，溫度是影響其細化速率及納米晶尺寸的主要因素。

作者：于海濤，陳國新，吳海辰，梁芮，盧煥明

單位：中國科學院 寧波材料技術與工程研究所

來源：《理化檢驗-物理分冊》2024年第5期
