前言：

在醫藥領域，對于藥物純度的管控非常嚴格，雜質的管理貫穿于整個藥物的生命周期。結晶是藥物分離過程中的一個重要單元操作，結晶一開始主要是重結晶，本質上是為了控制藥物產品純度，即通過結晶工藝不僅僅可以控制產品的晶型、粒度、晶習等指標，也可以得到期望的產品純度。本文通過梳理文獻并結合經驗，將不同雜質殘留機理粗分為三類，對應闡述不同類別雜質的結晶除雜策略。



1、 雜質殘留機理的分類

文獻中，對于結晶過程中雜質殘留在晶體中的機理有充分的研究。主要機理有：表面吸附、母液殘留、晶體間的團聚包裹、溶液包藏、晶體缺陷嵌套、共沉淀、共晶/固體溶液。根據企業中解決實際項目的經驗。從工業應用的角度，我們將機理粗分為如下三大類：排除情況、簡單情況、復雜情況。



2、 排除情況

排除情況代表，實際工業項目中幾乎沒有因?yàn)檫@類API-雜質作用方式，導致藥物雜質超標，從而困擾企業研發人員的。包括表面吸附雜質殘留機理和母液殘留機理。

圖1 雜質表面吸附示意圖

表面吸附：雜質小分子吸附在晶體表面，從而導致藥物產品的雜質超標。實際工業應用中，不可能出現此類情況。為什么呢？從數量級上去分析： 藥物晶體尺寸  10-100um，假想為立方體，表面積為0.01-0.1um2/um3，而典型的有機小分子的尺寸在10A左右，所有晶體表面都吸附滿雜質小分子的話，雜質含量計算下來，最多也就接近0.001-0.01vol%。這個量是非常低的，甚至低于藥企中HPLC檢測下限。加之，晶體表面不是平的，不同的晶面暴露的官能團不一樣  對雜質的吸附能力也不一樣，不存在“雜質分子”吸附滿所有晶體表面的情形，也就是說，實際情況只會比0.01vol%更少。

圖2 母液殘留示意圖

溶液殘留：母液中溶解的雜質，通過干燥溶劑揮發后，雜質保留在藥物產品中。實際項目中，很少有因?yàn)槿芤簹埩魴C(jī)理出現雜質超標，困擾除雜的情況出現。理由是：只有晶體細小過濾困難情形下，固液分離時才會截留大量的母液，就算是這種比較差的情況，通過多次洗滌液置換，也很容易控制雜質水平。



3、簡單情況

簡單情況，代表是受結晶“動力學控制”的雜質殘留機理，是可以在現有結晶工藝基礎上，通過優化結晶工藝來解決雜質超標問題。其包括的雜質殘留機理有（圖3所示）：晶體間的團聚包裹雜質、晶體內溶液包藏導致雜質殘留、晶體缺陷嵌套雜質晶體或者分子。

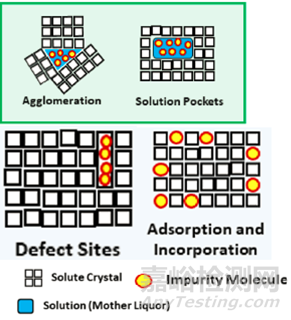

圖3 簡單情況雜質殘留機理示意圖

3.1 簡單情況的識別

方法一:現象法

晶體的聚集，在偏光顯微鏡（PLM）下，可以非常直觀的觀察到；

溶液在晶體間的包藏，會出現多種雜質均呈現增長的趨勢，同時產品會伴隨出現溶殘超標的情況。

晶體生長過快導致的表面或內部雜質嵌套，會觀察到XRD結晶度的明降低，或者在結晶過程中，觀察到不同攪拌速度下，產品純度存在明顯差異。

方法二：逐步溶解實驗法

實驗方法：1，測試API的溶解度；2，將能完全溶解API的溶劑分為5-10份，逐步加入雜質超標的產品中，取樣測試雜質含量變化趨勢；3，作圖，比對后，判斷雜質殘留類型。

圖4 逐步溶解實驗示意圖

圖4是逐步溶解實驗判斷雜質情況分類，如果逐步加入溶劑過程中，雜質完全溶解完，只有20%-80%的API溶解，則可以判斷雜質殘留機理是受動力學控制的簡單情況。

3.2 簡單情況結晶除雜的策略

動力學因素產生的雜質超標的應對策略：降低析晶速率，改善流體力學-攪拌-粒子間相互的碰撞（這個時候可以考慮攪拌形式和攪拌速度的影響）、優化過飽和度曲線（降溫速率，滴加速率，加晶種，減少動力學包藏）、循環升降溫等。



4、復雜情況

復雜情況，主要指除雜的上限受“熱力學控制”的雜質殘留機理，是需要綜合考慮結晶熱力學和結晶動力學的影響的情形。復雜情況的除雜：結晶動力學調整會有作用，但熱力學問題決定除雜的上限。復雜情況是除雜中最難的，也是項目中資源、時間精力投入最多的一類情況。先直觀看一下，來自真實工業應用中的統計數據：

圖5勃林格殷格翰和默克公司統計的難除雜機理歸類

圖5表格中統計了32組2017-2022 期間，真實工業應用中難除雜的product-impurity組合，其中21組來自勃林格殷格翰，11組來自默克公司。發現困擾藥企研發人員的雜質處理問題，均屬于除雜中的復雜情況，主要分為兩大類：第一類是API和雜質形成共沉淀，這個更多涉及的是熱力學溶解度問題；第二類是API-雜質形成“固體溶液”，主要涉及固相混溶問題。

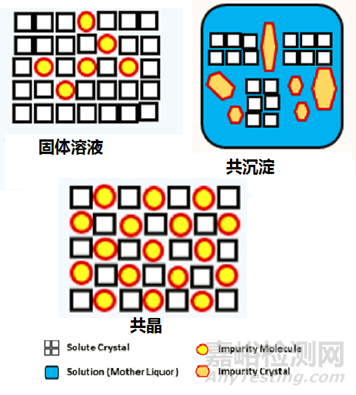

圖6 復雜情況殘留機理示意圖

圖6是復雜除雜情況中，雜質殘留機理示意圖，包括API和雜質形成共沉淀、API和雜質形成固體溶液、API和雜質形成共晶三類情況。這里特別強調下，API 和雜質形成共晶的情形是特例，更多的涉及的在對映異構體雜質的管理，有專門的對映異構體結晶拆分控制異構體雜質。為什么呢？因?yàn)閷?shí)際除雜體系中，雜質的量一般很少，不會和API形成共晶，因?yàn)楣簿枰狝PI-配體以特定的摩爾比形成在同一晶格中，所以在除雜中，形成共晶的情況，只能是對映異構體之間形成外消旋化合物。



4.1 共沉淀類型識別和結晶除雜策略

共沉淀雜質殘留機理是指雜質以“雜質晶體”的形式與API一起析出，從而導致雜質超標。共沉淀類型的雜質超標有個典型經驗判斷現象：雜質的粒度和晶習可能與API不一致，導致雜質取樣檢測波動比較大，即樣品雜質檢測的“均一性”存在明顯問題。共沉淀類型細分為兩種情況：SLIP1和SLIP2。

4.1.1 共沉淀類型1（SLIP1）的識別和結晶除雜策略

SLIP1雜質殘留機理，識別的特點是：溶解性實驗中，雜質總是比API先溶解，要么是，雜質的溶解度比API溶解度高，或者雜質含量比較低，逐步增加溶劑過程中，雜質優先于API溶解，雜質在液相中的最大濃度只與溶解度相關。如下圖7示意圖所示。

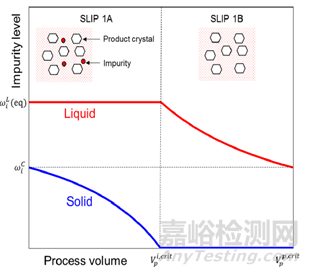

圖7 SLIP1溶解實驗示意圖

這種情況下結晶除雜，主要是尋找thermodynamic certainty（熱力學上的確定性）；理論上在示意圖7的B區操作，控制析晶條件讓雜質處于不飽和狀態，不成核不析晶，雜質均留在母液中，可以達到完全的除雜。實際工業項目中，這種類型的除雜難度不大，主要需要做好平衡，根據雜質控制水平，平衡好收率和純度指標！

從上面分析看，SLIP1也是通過控制結晶條件就能解決除雜問題呀，那為什么SLIP1劃分在復雜情況里呢？

因?yàn)閷?shí)際生產項目中，其實最惱火點，在于SLIP1類型的雜質問題的出現，具有明顯的滯后性，往往我們?cè)谄髽I(yè)中碰到的是如下這種情況：生產很多批，很多年，產品都是合格的，突然有一批，雜質出現問題，排查原因發現不是工藝參數問題，而是自發成核的原因。之前的很多批的析晶條件，雜質已經到達過飽和狀態，但雜質未成核，我們都知道自發成核是隨機的，雜質的隨機成核并析出，導致雜質超標。具體的案例可以看文獻Nordstrom, F. L.*; Sirota, E.*; Hartmanshenn, C. Prevalence of Impurity Retention Mechanisms in Pharmaceutical Crystallizations. Org. Process Res. Dev. 2023, 27, 723−741，其中的二聚體雜質生產多年都是未檢出，突然生產一批超標到達0.35w%，排查即為上述分析的原因。



4.2 共沉淀類型2（SLIP2）的識別和結晶除雜策略

共沉淀雜質第二種類型SLIP2，識別的特點是：溶解性實驗中，雜質總是比API后溶解，要么是，雜質的溶解度比API溶解度低，或者初始雜質含量比較高。SLIP2類型是我們?cè)陧?xiàng)目中不想看到的，因?yàn)榻Y(jié)晶反而會導致雜質在產品中富集，即重復結晶只會增加產品中雜質的水平，越結晶API中雜質越高，（也就是傳說中，越結晶越抽抽的類型），并且初始粗品雜質水平越高，固相中雜質富集程度越嚴重。

SLIP2逐步溶解實驗中，API優先于雜質溶解，如下示意圖8所示。特殊條件下，產品完全溶解和雜質完全溶解的Vp體積差距足夠大，可以過濾達到除去大部分雜質的目的（圖中B區操作）。

圖8  SLIP2溶解實驗示意圖

前面提到，SLIP2類型特點是API先溶解，雜質后溶解。要么是，雜質的溶解度比API溶解度低很多，要么是初始雜質含量比較高。根據這兩種情況分別討論除雜的策略：

第一種情況，雜質溶解度遠小于API溶解度，即熱力學性質上，雜質非常難溶。熱力學的性質沒辦法改變，只能改善，因此，研究人員常用的更換結晶溶劑體系，除雜效果改善有限。比較有效的除雜策略是考慮更換固體形態（晶型/鹽型/共晶/溶劑化合/水合物），從根本上改變雜質和API溶解度的相對差異，或者上下游溝通結晶前端除雜，如合成工藝除去這類特定雜質。

第二種情況, 初始雜質含量特別高導致API全部溶解了，雜質仍然有剩余。如下圖9所示示體系，當雜質含量為5.2wt%時，雜質殘留機理是SLIP1型，初始雜質含量升高為13wt%時，雜質殘留機理則為SLIP2型。

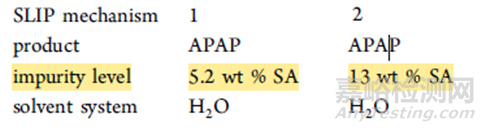

圖9  SLIP1和2類型與初始雜質水平相關

針對這種情況，優先考慮，拉通上下游，降低初始雜質水平至一定水平，將SLIP2型轉換為SLIP1型；或者更換溶劑體系，不同溶劑雜質和API的溶解差異較大，可以將SLIP2→SLIP1型，然后通過SLIP1型的策略實現雜質的控制，更換溶劑體系需要對應考慮晶型/晶習、收率、溶劑殘留等等的影響，這也是“系統性工程”。當然更換固體形態（晶型/鹽型/共晶/溶劑化合/水合物）能達到除雜，也是策略之一，但具體選擇哪種方法，需要結合項目特點。

4.3 固體溶液的識別和結晶除雜策略

最頭疼的情況，是雜質與API形成固體溶液，對于完全混溶系統，即使是微量的雜質（<0.01%）,都會跟著API一起析出來。固態溶液的形成與過飽和度、晶體生長速度等有關，但能否形成固體溶液的決定性因素是API-雜質的混溶性。那怎么識別雜質和API是否形成固體溶液呢？

產業中現象判斷法：

（1）雜質含量較低的固體溶液，不同雜質含量的樣品，其XRD與純的API的XRD比較幾乎沒有明顯變化，但其理化性質變化明顯：熔點下降、溶解度增加。

（2）雜質與API結構非常相似，是判斷形成固體溶液的非常重要的點（如異構體雜質，元素取代雜質等）

存在上述兩種情形，又是非常難除去的雜質，就高度懷疑API和雜質形成了固體溶液。

當然，確診的方法永遠是相圖，產業界里快速解決項目問題是核心，一般不會去繪制相圖，但對于形成固體溶液的體系，通過DSC繪制二元相圖在企業實操上是可以接受的（如圖10所示），一般觀察到趨勢即可以停止，物料消耗在mg級別，自動進樣DSC對人力上的消耗也相對有限。

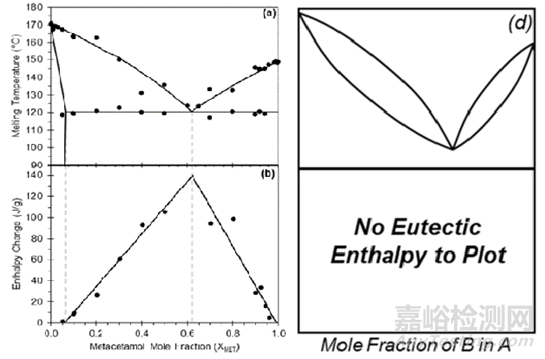

圖10  部分混溶（左）和完全混溶（右）DSC繪制的二元相圖

對于形成固體溶液的體系，更換固體形態（晶型/水合物/溶劑合物/成鹽），改變晶體-雜質的混溶性質（切換熱力學賽道），是解決問題最根本的方法。那常用的更改溶劑體系、優化結晶工藝、循環升降溫等動力學操作對除雜有效果嗎？答案是肯定，但不能根本上解決問題，或者說只能特定條件下解決除雜問題。

這里有一個典型的案例：日本上市的一個藥物恩扎魯胺，API結構和難除雜質結構非常接近，只有S和O取代的差異（圖11）。

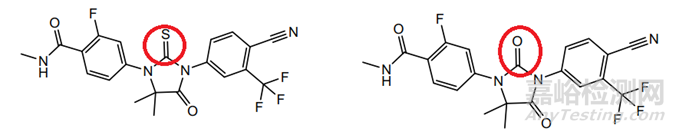

圖11 恩扎魯胺API(左)和難除雜質（右）

恩扎魯胺存在多晶型現象，上市晶型采用的是無水晶型R1，無水晶型R1在異丙醇中懸浮打漿可以得到異丙醇溶劑化物R3。研究發現，R1會與氧取代雜質形成穩定的固體溶液，甚至?xí)纬筛哌_(dá)50%的雜質含量的固體溶液（stable solid solution up to 50%），但是R3不會與該雜質形成固體溶液。對于初始雜質含量不太高的情形，R1晶型的話，需要重結晶三次，雜質才在限度以內（似乎能接受）；而制備成R3晶型的話，一次限度就合格了。如果到結晶端雜質含量非常高，制備R1多次重結晶或者優化結晶工藝，除雜效果會大大減弱，但制備成R3晶型，依然可以很好的除雜效果。



5、結語

在企業，解決問題永遠會有很多條路徑。是不是100%完美的技術方案，不重要！速度+質量的平衡，適合此時此地技術背景，很重要！



參考文獻



[1] Urwin, S. J.; Levilain, G.; Marziano, I.;.A Structured Approach To Cope with Impurities during Industrial Crystallization Development. Org. Process Res. Dev. 2020, 24, 1443−1456.



[2] Nordstrom, F. L.*; Sirota, E.*; Hartmanshenn, C. Prevalence of Impurity Retention Mechanisms in Pharmaceutical Crystallizations. Org. Process Res. Dev. 2023, 27, 723−741



[3] Nordstrom F L, Linehan B, Teerakapibal R, et al. Solubility-limited impurity purge in crystallization[J]. Crystal Growth & Design, 2019, 19(2): 1336-1346.



[4] Black S N, Cuthbert M W, Roberts R J, et al. Increased chemical purity using a hydrate[J]. Crystal growth & design, 2004, 4(3): 539-544.



[5]Maini L, Braga D, Farinella F, et al. Crystal forms of enzalutamide and a crystal engineering route to drug purification[J]. Crystal Growth & Design, 2018, 18(7): 3774-3780.
