CNN 最初主要被用來處理二維圖像，由于具有強大的認知計算能力，學者開始將其引入到機械故障診斷領域，能夠很好地表征信號與機械健康狀態之間復 雜的映射關系，提高大數據背景下多樣性、非線性、高維健康監測數據診斷分析能力。



Part1CNN 的數據輸入類型

1一維信號整合成二維矩陣

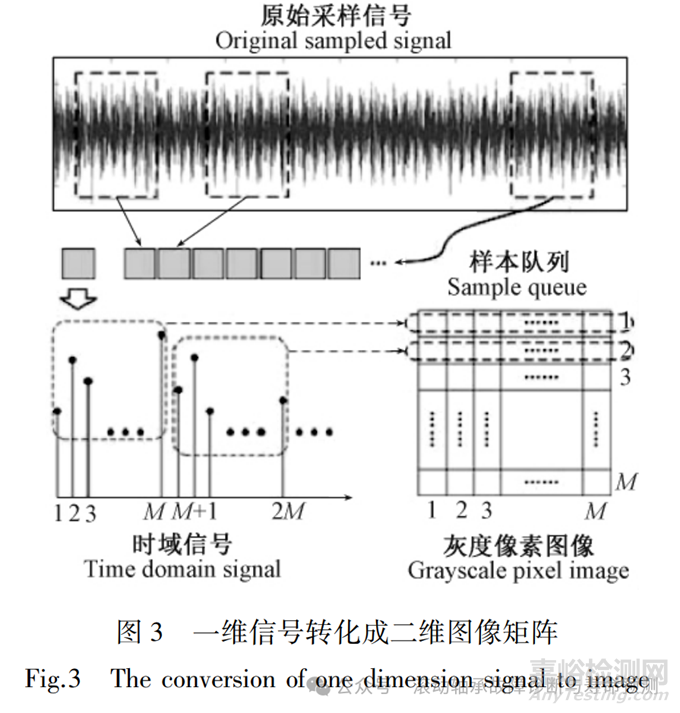

對于機械故障診斷，所采集的主要是一維的振動信號等，如何將一維的信號轉換成二維信號，進而使用CNN來診斷便是許多學者研究的問題。WEN L 等將所采集到的一維振動信號通過滑動窗 的方式截取一段長度為 1 × M² 的數據樣本，然后按順序 排列成 M × M 的二維矩陣具體轉化方法如圖 3 所示。



將一維數據轉化成矩陣后，再按下列公式將其轉 化成為灰度，進而成為灰度圖像，便可用常用的 CNN 進行分類識別了。



這種數據預處理方法簡單，計算量小，振動信號的 峰值轉化成每一行的灰度值，造成轉換后的圖像較為 接近，很難區分，運用 CNN 進行訓練時所需訓練時間長，分類識別的精度有限。



2信號變換實現二維圖像的轉換

為了研究更好地將機械振動信號轉化成為二維圖 像，學者研究運用不同的信號處理方法對一維機械振動信號進行分解或變換。



對于機械故障診斷，最為常用的分析方法是時頻分布，通過時頻變換的方法可以 獲取振動信號的二維時頻分布圖像，常用的時頻分析方法有短時傅里葉變換、連續小波變換、S變換、 Hibert-Huang變換、Wigner分布等。



例如 GUO S 等提出了一種基于 CWT 和 CNN 的機械故障診斷方法，首先對振動信號做連續小波時頻分布，提取完整周期的時頻圖，然后再用訓練多個 CNN 進行分類 識別。Verstraete D等運用短時傅里葉變換 STFT、HHT 和小波分析的方法獲取了時頻分布圖像，并將時頻分布圖像整合成 32×32、96×96 兩種格式，分別測試了兩種輸入的診斷精度。



第二種方法是將信號分解成多個分量，然后再將這些分量組成圖像矩陣，常用的方法有小波變換、 VMD、EMD 等方法。SUN W F 等將雙樹復小波分解后的多尺度小波系數組成圖像，再用 CNN 進行分類。



上述通過信號變換的方式實現一維信號向二維圖 像的轉換方法中，時頻分布無疑是最為常用和有效的方法。時頻分布能夠提供時間域和頻率域的聯合分布 信息，能夠更好地凸顯信號表征與機械健康狀態的關 系，有利于 CNN 的訓練和識別。



然而時頻分布計算量大，圖像分辨率高，輸入 CNN 的數據量也大大增加，計算量大。利用小波變換、VMD 等對原始信號進行處理 時，雖然能夠?qū)收戏至窟M(jìn)行分離，并凸顯故障特征， 但分解過程中存在一定的頻率混跌現象，中間處理過 程難免造成了信息的丟失，均會對診斷精度造成一定的影響。



3一維信號直接輸入

機械信號一般只與時間有關系，而圖像涉及二維空間位置關系，兩者具有本質的區別。CNN 具有強大的信號處理分析功能，如果直接將測得的一維信號直 接作為輸入，則整合了傳統的信號降噪、特征提取、特 征選擇和故障分類等流程，直接實現了點到點、端到端 的故障診斷，最大程度地簡化故障診斷的流程。



在 CNN 中要實現一維信號的輸入，需要對 CNN 的網絡結構進行改變，卷積核也應采用一維的卷積核。許多學者嘗試了該方法，構建了一維 CNN 網絡結構并 運用于機械故障診斷，取得了不錯的效果。



為了提高基于 CNN 的機械故障診斷效果，學者嘗試采用對輸入信號添加噪聲干擾的方式，來提高 CNN 故障診斷模型的魯棒性。



Part2基于 CNN 的遷移學習故障診斷方法

1遷移學習的概念

傳統機器學習可以通過大量有標記的數據樣本進 行訓練，進而挖掘數據內部的規律，實現基于監督學習 的數據分類和預測。



存在的問題：



①首先，這個學習過程需要有大量己標注訓練樣本的支持，如果沒有大量的標注樣本，傳 統機器學習方法的研究與應用則無法開展; ②其次，傳統 機器學習假設訓練數據與測試數據服從相同的數據分布。



只有滿足上述兩個前提，傳統機器學習方法才能有效的工作。



然而，現實情況是在一些特定領域中，大 量的訓練數據非常難得到，訓練與測試數據的同分布 假設并不能得到滿足，以及網絡訓練需要耗費大量的 計算資源，需要有高性能的服務器平臺。



針對上述困難，遷移學習提供了一種解決問題的新方法，它放寬了傳統機器學習中的兩個前提要求，允許遷移已有的知識來解決目標領域中僅有少量已標注 樣本數據的學習問題，也就是運用已有的知識對不同但相關領域問題進行求解。



遷移學習(Transfer Learning) 的目標就是將從一個環境中學到的知識用 來幫助新環境中的學習任務。



遷移學習可定義為:





2CNN 網絡的遷移學習

CNN 網絡被成功應用于圖像識別領域，出現了如 AlexNet 等許多經典網絡模型，都需要使用大規模圖像 數據集進行訓練，由于樣本和參數的數量都十分龐大， 即使使用 GPU 加速化也會花費較長的訓練時間，這是 研究人員所無法接受的。



但 CNN 體系結構的另一個 優勢便是經過預訓練的網絡模型可以實現網絡結構與 參數信息的分離，并都以配置文件的方式進行保存，這 一特點極大地方便了廣大研究者。只要網絡結構一 致，便可以利用己經訓練好的權重參數構建并初始化 網絡，極大的節省了網絡的學習時間。



基于遷移學習的理論，對上述幾種經典 CNN 網絡 進行適應性改造，將學習得到的網絡模型和參數應用 到新任務的小樣本數據集上，進行網絡微調，便可得到 一種新的深度圖像卷積特征，該特征具有強大的語義表示能力，只需要線性分類器，即可對測試?yán)駱颖具M(jìn)行分類標注。



Part3基于 CNN 的多傳感器信息融合故障診斷

隨著監測對象越來越復雜，狀態監測信號呈現非 線性、時變性、不確定性等特征，當系統發生故障時，常 常表現出多種征兆，僅僅依靠單一的理論方法和信息 就難以對故障做出精確的判斷，出現令人難以接受的 高幾率虛警、漏報等現象。



多源信息融合 ( Multi-Source Information Fusion，MSIF) 技術:

利用計算機技術，對來自多種信息源的多個傳感器觀測的信息，在一定準則下進行自動分析、綜合，以獲得單個或單類信息源所無法獲得的有價 值的綜合信息處理技術。



多源信息融合技術的 研究目標是利用多個傳感器優化組合的優勢，提高系 統故障診斷精度，一般包括數據級融合，特征級融合和決策級融合三個方式。多傳感器信息融合要求所采集 的信號是同步采集，同時這些信號對所診斷的故障都 具有關聯性。



1數據級融合

數據級融合是直接對傳感器的采集數據進行融合處理，然后基于 CNN 網絡進行訓練和故障診斷。



數據層的融合主要是對 CNN 網絡的輸入信號進行處理，例 如振動加速度信號、聲發射信號、扭矩信號、瞬時轉速信 號等，對信號攫取相同長度的片段，然后采用并聯或串 聯的方式進行排列。



采用并聯方式時，多個傳感器信號 被整合成一張圖像，則以圖像的方式作為 CNN 網絡的 輸入; 采用串聯方式時，多傳感器信號被整 合為一維信號，以一維信號作為網絡的輸入。



數據級融合的優點是數據量的損失最少，能夠提 供數據層中的細微信息，精度最高，但是計算量大。



2特征級融合

特征級融合屬于中間層次的融合，采用信號處理 方式對每個傳感器信號先提取出各自的特征向量，然后 CNN 網絡完成特征向量的融合處理。利用現有的 信號處理方法提取時域、頻域、時頻域等多維特征，然后再組合成二維圖像或一維信號，進而再使用 CNN 進 行訓練和分類識別。



特征級融合的優點在于實現了數據壓縮，降低了計算量，有利于實時處 理。



但由于損失了一部分有用信息，與數據級融合相比，融合性能有所降低。



3決策級融合

決策級融合是高層次的融合，構建多個 CNN 網絡 實現對每個傳感器先作出決策，然后在融合中心完成局部決策的融合處理。



該方法一般需要結合 D-S 證據理論來實現決策級的融合。



優點：

具有很高的靈活性，抗干擾能力強，傳感器可以是同質 的也可以是異質的，當一個或幾個傳感器出現錯誤時， 通過適當?shù)娜诤?，系統仍能獲得正確結果。



缺點：

由于數據損失最多，融合精度較其他兩級融合要低。



參考文獻：吳定海、任國全、王懷光、張?jiān)茝?qiáng).基于卷積神經網絡的機械故障診斷方法綜述[J].機械強度, 2020, 42(5):9.DOI:CNKI:SUN:JXQD.0.2020-05-002.
