早前，三星舉辦了代工論壇。
對于三星來說，舉辦此類活動的關鍵在于重新調整行業對該公司競爭力和產能的預期。很難不注意到合作伙伴在為其最新和最出色的 AI 芯片選擇競爭對手時，三星希望從 AI 初創公司、汽車客戶、智能手機等眾多高性能設計中獲得支持，并且該公司擁有對電源、高壓和 RF 解決方案至關重要的大量傳統工藝節點基礎。
三星在此次活動中發布的重點是其 SF2Z 工藝節點的路線圖。其中，“SF”代表三星代工廠，“2”代表 2nm 級，Z 代表背面供電。SF2Z 將是集成該代 Gate-All-Around 技術（三星稱之為 MBCFET）的節點，然后是 BSPDN，以提高性能和能效。
在本文，我們將會深入討論一些細節，但這里的關鍵日期是 2027 年——三星預計將在 SF2Z 時進行量產。這將是在該公司量產許多其他 SF2 級節點之后。SF1.4，也就是更早的節點，也將于 2027 年開始風險生產。
三星代工廠：擴張
鑒于《CHIPS法案》資金將流向三星，確定三星設施所在地至關重要。三星的大部分傳統和前沿技術都位于韓國，分布在三個城市：
器興，6號線，65nm-350nm：傳感器，電源IC
器興，S1 線，8nm：智能手機、數據中心、汽車
華城，S3線，3nm-10nm
平澤 S5 線 1 期 + 2 期
平澤S5號線三期建設中
三星在美國也有兩個工廠：
奧斯?。ǖ驴怂_斯州），S2 線，14nm-65nm：智能手機、數據中心、汽車
泰勒（德克薩斯州），宣布新建 4 座晶圓廠，可容納 10 座。將包括 SF2、SF4、FDSOI、封裝
三星目前的封裝設施位于韓國，但同時也擁有全球 OSAT 合作伙伴的巨大影響力。泰勒的擴張計劃將成為該公司在韓國境外進行的最大規模擴張，計劃為任何美國企業提供現場全面運營，而無需借助亞洲。

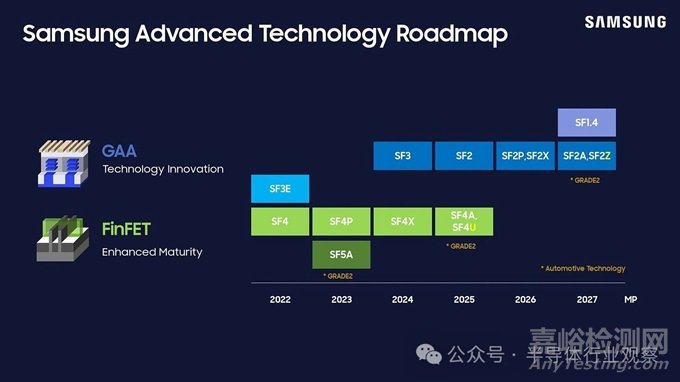

制造技術路線圖
與其他代工廠一樣，三星依靠一系列主要的系列工藝節點，從中衍生出許多變體。在這種情況下，主節點是 SF4 和 SF2。
SF4 系列：FinFET
2021：SF4E（E = Early）
2022 年：SF4
2023 年：SF4P（P = Performance, for Smartphone）
2024 年：SF4X（X = Extreme, for HPC/AI）
2025 年：SF4A、SF4U（Automotive, U = Ultr）
三星的 SF4 仍然是 FinFET 節點，事實證明，在智能手機芯片組和大量想要尖端技術的 AI 初創公司中，它非常受歡迎。SF4P 主要針對智能手機領域，泄漏比 SF4 低，而 SF4X 則是大多數 AI 和 HPC 用戶最終會選擇的產品。對于任何在 2024/2025 年尋找中端 GPU 的人來說，如果它們采用三星制造，那么 SF4X 是您的最佳選擇。
由于汽車節點要求更高，三星通常會推出其技術的汽車專用版本，這就是 SF4A 的作用所在。SF4U，雖然被稱為 Ultra，但旨在成為 SF4P 的更高價值版本，展示了針對智能手機芯片組制造商的更高端戰略，這些制造商希望獲得節點改進的好處，但同時又具有略微更大的余量和有效生產。

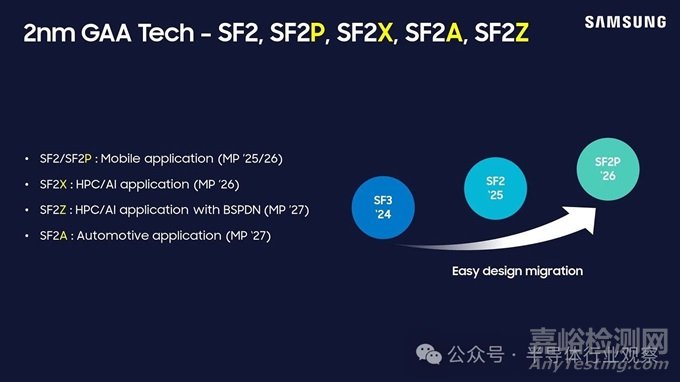

SF2 系列：MCBFET (GAA)
2022 年：SF3E
2024 年：SF3
2025 年：SF2
2026 年：SF2P、SF2X
2027 年：SF2A、SF2Z
所以這可能會有點令人困惑。三星代工廠宣布，它是第一個使用 SF3E 節點生產 GAA 技術的公司——恰當?shù)孛麨?ldquo;early”。據我們所知，雖然自 2022 年以來已投入量產，但它純粹是一個內部節點，旨在幫助開發該技術。英特爾直到 2025 年的 20A/18A 節點才會推出 GAA，而臺積電也在考慮在類似的時間范圍內推出 N2。這兩家公司都希望迅速將其推向市場，而不是像三星那樣提前發布公告。
SF3 是第二代 GAA，已于 2024 年投入量產。這可能會有所回升，但第三代 SF2 將大力向客戶推銷。關注三星的用戶可能會注意到，命名方案中從 SF3 到 SF2 的轉變有點奇怪 - 這實際上意味著三星已將其 SF3P 及以后的系列更名為 SF2，可能更符合三星競爭對手使用的命名。爭論的焦點一如既往地是競爭對齊，但真正的客戶確實知道性能如何，無論節點名稱如何。
2026 年，我們將看到智能手機 (SF2P) 和 GAA 的 AI/HPC 變體 (SF2X) 的大規模生產，在這里，我們將非常密切地遵循 SF4 系列的戰略。2027 年，我們將獲得該汽車變體，但 SF2Z 將 BSPDN 帶到了談判桌上。從活動中的討論來看，2027 年對于 SF2Z 來說是一個大規模生產日期，而不僅僅是風險生產的理想日期。這意味著 SF2Z 的風險生產將于 2026 年底或 2027 年初開始，首先在韓國，然后在適當?shù)臅r候轉移到美國。
值得注意的是，三星預計 GAA 功率改進的節奏將比 FinFET 更快 - 幻燈片中的一張顯示平面晶體管功率（14nm 之前）每年趨勢為 0.8 倍，而在 FinFET 期間趨勢為 0.85 倍/年。三星預計 GAA 將通過 GAA / MCBFET 將這些改進恢復到每年 0.8 倍。
內存路線圖
三星熱衷于強調其在內存生態系統中的地位——主要是作為第一大供應商。該公司展示了其自 1992 年以來一直占據 DRAM 第一的位置，目前市場份額為 41%；自 2002 年以來一直占據 NAND 第一的位置，目前市場份額為 32%；自 2006 年以來一直占據 SSD 第一的位置，目前市場份額為 37%。三星將市場視為金字塔。
Tier 1: SRAM
Tier 2: LLC
Tier 3: HBM3E / HBM4
Tier 4: LPDDR6 / LPDDR5X-PIM / LPCAMM
Tier 5: CMM-D (C)
Tier 6: PBSD / CXL-H (C)
我發現這本身就很有趣，因為它展示了三星正在研究的一些即將推出的技術。我們知道內存標準會隨著時間的推移而改進，例如從 HBM3 到 HBM4，或者從 LPDDR5 到 LPDDR6，但這里顯示三星正在通過其 LPDDR5X 產品線實現內存處理。內存處理是三星多年來一直在談?wù)摰氖虑?，最初專注?HBM 堆棧，并與 AMD Xilinx FPGA 或定制芯片配置合作使用。它即將出現在 LPDDR5X 的變體上，這一事實意義重大，特別是如果這意味著在中長期內節省電力對 AI 有好處的話。同樣在第 4 層上的還有 LPCAMM。最后兩個層都是關于內存和存儲擴展的，尤其是即將推出的 CXL 標準。
然而，大多數人關注的焦點是 HBM 方面。三星透露了一些數據和時間表：
2022 年：8-Hi 堆棧 HBM3，速度達 900 GB/秒
2024：12-Hi 堆棧 HBM3E，速度為 1178 GB/秒
2026：16-Hi 堆棧 HBM4，速度為 2048 GB/秒
2028年：HBM4E
關于HBM4，三星還透露了很多信息。
芯片密度：24 GB
容量：48GB/cube
數據寬度：2048 位（高于 1024 位）
引腳速度：6 Gbps/引腳（低于 8 Gbps/引腳）
堆疊高度：720 微米（無變化）
鍵合：銅-銅混合鍵合（從以前的方法更新）
基本芯片：包括緩沖器、從平面 FET 到 FinFET 的過渡
三星將 HBM4 列為以 70% 的面積和一半的功率提供 200% 的速度。但這并不是故事的結束，因為三星希望定制 HBM 成為最高性能硬件的標準。這意味著包含邏輯和緩沖區的基本芯片將由客戶根據其性能配置文件要求進行單獨配置。這意味著相同的 HBM4 可以進行讀取優化，或支持更多內存加密模式。與更前沿的基本芯片相結合，目標是提取性能并提高效率，這是 AI 人群的兩個標志，它們將以無與倫比的方式使用 HBM4。
封裝
至少從我過去的角度來看，三星一直沒有大力推廣的領域之一是封裝業務。雖然其他代工廠都在推廣 CoWoS 和 EMIB/Foveros，但即使沒有營銷名稱來概括，也很難說出三星的封裝能力是什么。盡管如此，三星確實參與了先進封裝，既用于智能手機，也用于 AI 加速器。
在智能手機領域，路線圖如下所示，其中列出了各自的熱阻比（thermal resistance ratios）：
2016 年：I-POP、1x TR
2018年：FOPLP，TR為0.85倍
2023 年：FOWLOP，0.85 倍 TR
2025 年：FOPKG-SIP，0.65 倍 TR

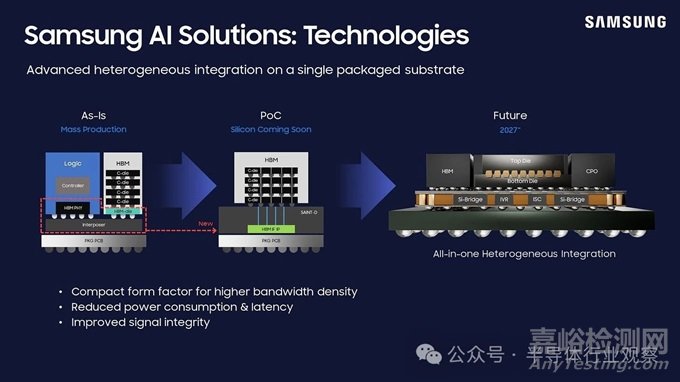

在人工智能方面，三星制定了以下人工智能芯片的路線圖。
目前：2.5D interposer、6 個 HBM3、80 GB 容量、帶寬為 3.35 TB/秒
2024：2.5D interposer+、八個 HBM3E、192 GB 容量、帶寬為 6.6 TB/秒
2026 年：2.xD 采用 RDL+Si Bridges，8-12 HBM4，576 GB 容量，帶寬為 30.7 TB/秒
2027 年：2.xD+3D、邏輯/邏輯和邏輯/內存。16-24 HBM4E，帶寬為 70.5 TB/秒
最后一個沒有列出容量，但我們談?wù)摰氖墙Y(jié)合 2.5D 和 3D 功能 - 本質上是將多個 AI 加速器結合在一起。如果基礎設計有一個計算芯片和四個 HBM3E 堆棧，這可以被視為類似于 Blackwell。但三星的想法類似于將兩個 Blackwell 放在一起。當然沒有提到這些 ASIC 的功耗！
在 3D 集成方面，我們確實有一些關于三星何時會提供不同的底部芯片/頂部芯片支持的路線圖。
Bottom Die：2025 年推出 SF4X，2027 年推出 SF2P
Top Die：2025 年推出 SF2，2027 年推出 SF1.4
這看起來像是計算上的計算的語句，而不是計算上的緩存或緩存上的計算。
三星還提到了共封裝光學器件 (CPO：co-packaged optics)。該公司正在投資 CPO 戰略，包括電氣接口芯片 (EIC：electrical interface chip)、光子接口芯片 (PIC：photonics interface chip) 和用于快速數據傳輸?shù)墓鈱W(xué)板。
在演講之外，我與三星的一位光學工程師進行了交談，我們討論了硅波導（waveguides）作為將大量芯片組合在一起的長期解決方案 - 如果您熟悉初創公司 Lightmatter 的 Passage，它可以讓多個芯片通過封裝通過光相互通信，我們討論了這是這項技術的潛在未來。今天，大多數 CPO 解決方案都在使用 GlobalFoundries 的 45nm 光子工藝或 imec 200nm 變體 - 因此很高興看到該領域的競爭。三星表示，他們預計很快就會有 EIC/PIC 概念驗證。
最后的想法
路線圖表明，三星致力于長期保持領先的地位。成為第一是一回事，但做好又是另一回事。三星擁有強大的本地芯片設計行業——我的名單上至少有六家人工智能初創公司，我知道很多中型人工智能硬件公司都將使用 SF4X，包括 Tenstorrent 和 Groq。
除此之外，確定先進封裝市場的走向也是一個額外的好處，我希望看到更多公開討論和三星能力的例子。論壇是一個良好的開端，我期待看到更多的數據。
