對鋰離子電池的失效分析總體上可以分為失效分析流程的確定、失效現象的辨識、失效分析測試和失效機理分析4個板塊。



1、 鋰離子電池失效分析流程



對已經發生明顯失效的電池，需要根據其已發生的失效現象對其失效原因進行預判，由外至內，確定需要進行的測試和表征。由于可以用于測試的研究對象的樣品電池 （發生了某種具體的失效）數量有限，并且其內部可以提供有關失效的信息的組件也與電池本身有關，因此對電池的測試、表征需要考慮是否會破壞其原始的發生失效后的狀態而導致一些信息的丟失。根據測試表征對樣品的影響，可以將測試方法分為 “有損”和 “無損”（或原位和非原位）兩類。



無損測試是對樣品的測試、表征不會破壞其整體的完整性和失效狀態，主要包括直接對電池的電化學性能的測試和不需要拆解電池就可進行的原位表征（如原位XRD）等。有損測試則是需要將電池拆解，獲得其中的組件后對其進行的針對性的測試，包括需要直接對活性材料極片、隔膜、電解液等的測試和表征。

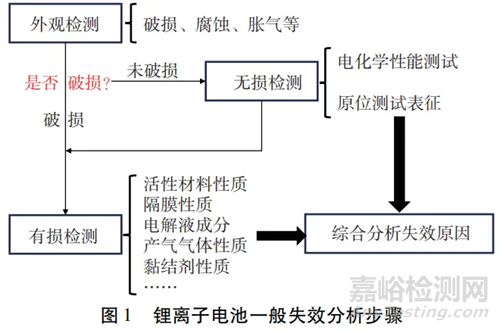

由于一些測試方法會對電池的原始失效狀態造成影響，因此在測試的順序上需要進行規劃，基本可以分為外觀檢測、無損測試、有損測試和綜合結果分析4個步驟，如圖 1所示。每個步驟中所獲得的信息都可以輔助預判電池失效的原因并指導下一步應該使用的測試方法。

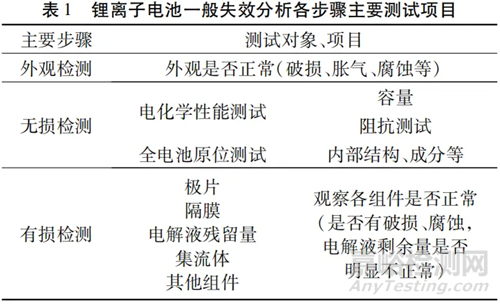

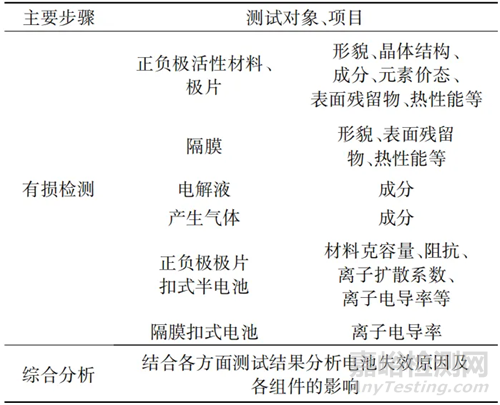

表1中給出了基本的步驟及進行的測試、表征，但對具體的樣品仍需根據實際情況進行選擇和組合，最后完成所有測試后結合各方面的結果分析，判斷電池失效的原因以及各組件在過程中所起到的作用。





1.1 外觀檢測

對電池的外觀進行檢測，判斷是否存在破損、腐蝕及燃燒過等影響完整性導致無法進行充放電的問題，也可以判斷電池經歷過的部分外部環境條件，如針刺、擠壓、過熱等。若不存在，可以繼續進行無損檢測；若存在，則難以進行電化學性能表征，只能進行部分原位測試表征或直接進行有損檢測。



1.2 無損檢測

確定電池完整，沒有發生嚴重影響其工作或安全性的問題，可以對其進行電化學性能的測試，如對其剩余容量、內部阻抗等測試，通過電化學性能方面的測試可以獲得一些關鍵數據以幫助判斷其失效原因。此外，可以采用一些原位的測試方法在不破壞電池的條件下盡量多獲得一些其內部的信息（如其內部是否有破損和內部活性材料的物相等），以幫助判斷其失效的可能原因從而確定后續的測試表征方法。

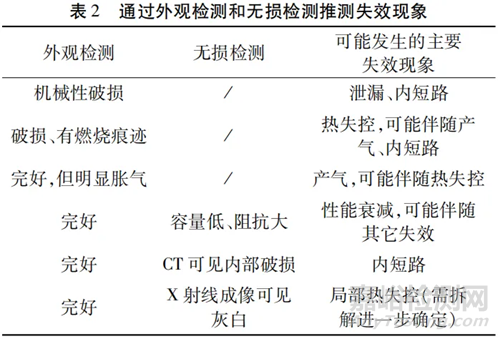

通過外觀檢測和無損檢測基本就可以對電池所發生的失效現象進行大致方向的預判。如表2中列舉了一些外觀和無損檢測的結果對應的可能發生的失效現象。

需要提到的是，由于熱失控是一種非常嚴重且發展快速的失效現象，在大量鋰離子電池組成的電池組模塊中，往往初始僅有一個或幾個鋰離子電池發生熱失控，但由于多米諾骨牌效應而快速發展成模塊中所有鋰離子電池都發生熱失控，因此對熱失控這種情況需要采取實時檢測的方式。基于熱失控經常會伴隨著短路、高溫和產氣這些現象，一般會對其進行：①單體/模組終端電壓及表面溫度實時檢測；②鋰離子電池內部溫度及應變實時監測；③鋰離子電池中可能會發生的特征產氣成分監測。主要的方法如表3所示。



1.3 有損檢測

在通過判斷外觀有破損或完成無損檢測后則是對電池進行拆解，獲得其內部組件，然后進行針對性測試和表征。其中需要注意的是對組件的預處理方式，例如：①拆解電池時需要惰性氣氛保護；②活性材料與集流體、黏結劑的分離及清洗；③隔膜上殘留電解液去除時防止可能附著的副產物被去除；④拆解時電解液/氣體的收集等。



拆解后的測試對象主要是正負極極片、隔膜、電解液、產生的氣體、集流體和其他組件。其中對正負極極片需要對活性物質的性質 （形貌、結構、成分等）進行表征，然后將其組裝扣式半電池進行性能 （克容量、阻抗等）測試。此外根據失效的表現可以分離黏結劑、活性材料等進行具體的分析。



隔膜則需要進行形貌和表面元素分析，另外可將其組裝成扣式電池進行性能 （通過阻抗等分析其離子電導率）測試。對電解液、氣體及可能獲得的極片、隔膜表面殘留物，則需要進行成分分析，結合分析電池內部可能發生的反應。



1.4 綜合分析

完成有損檢測后，結合對電池整體的性能（如果有）測試和對各組件的測試和表征，綜合分析電池所發生的失效類型及造成的具體原因。



2、 鋰離子電池主要失效現象及原因



根據鋰離子電池失效現象主要影響的性質，可以將其分為電池性能和使用安全兩方面。電池性能方面主要包括容量衰減和阻抗增加兩個表現，這也是在電池實際應用中最常見的失效方式；使用安全方面則有脹氣、熱失控和內短路等表現。



2.1 容量衰減

在鋰離子電池的使用中，容量衰減是其老化、失效最明顯的一個特征，可以分為可逆衰減和不可逆衰減兩類。其中，可逆的容量衰減主要是由電池的使用條件所造成（如電池在低溫下容量極低甚至無法工作，回到正常室溫可以繼續正常工作），在調節電池的使用情況和改善環境后可以恢復到正常狀態；不可逆的容量衰減則是由于其內部的組件發生了一些不可逆的變化，導致了性能不可逆的下降。針對可逆衰減，可以根據具體的使用情況，調整電池充放電電壓范圍、工作溫度等使其處于最佳狀態，并在連續使用后進行一段時間的靜置，緩解由于極化等造成的容量衰減。

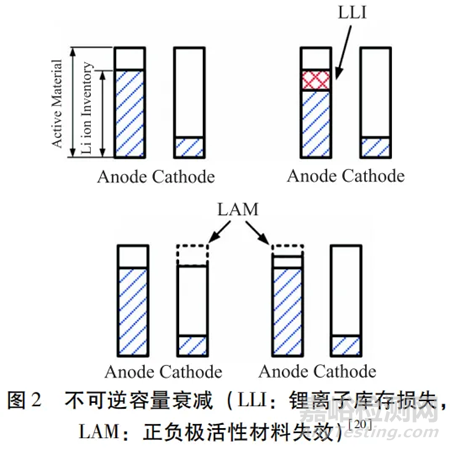

對于不可逆衰減，其原因主要有鋰離子庫存損失、正負極活性材料的失效兩部分。一般來說，鋰離子電池的充放電過程與鋰離子在正負極活性材料上的嵌入/脫出有關，所以電池的容量直接取決于活性物質和可用的鋰離子的量?？梢园央姵爻浞烹姷倪^程形容成兩個水杯互相倒水的過程（如 圖2所示），活性物質的量就是水杯的容積，而可用鋰離子的量就是水的量。那么活性材料失效則會導致水杯容積減少，可用鋰離子減少則會導致可用的水的量減少，兩個原因均會導致能在兩個水杯間移動的水減少。對于活性材料的失效，正極材料中有顆粒的破碎、不可逆相變和材料中金屬元素與鋰的混排等；負極材料中主要包括表面SEI膜的過度生長和巨大體積膨脹等。鋰離子庫存損失則主要由電解液的反應、分解造成可用的活性鋰離子變?yōu)長iF、Li2CO3等副產物。此外，鋁箔、銅箔等集流體的腐蝕會造成活性物質的脫落從而引起不可逆的容量損失。

2.2 阻抗增加

作為與鋰離子電池內部的電子、離子傳輸直接相關的一個參數，鋰離子電池的內阻與其荷電狀態（ＳＯＣ）、循環次數和使用環境等許多因素有關，并且內阻增加也會導致電池容量衰減，在充放電截止電壓不變的情況下，電池的可用容量會減小。一般從電池內部組件的角度來說，引起阻抗增加的原因主要有：正負極活性材料破壞、SEI/CEI膜的過度生長、電解液反應和分解、黏結劑失效和隔膜的失效。



其中，正負極活性材料的破壞自然會導致一些已形成的鋰離子傳輸路徑被破壞，從而導致離子電導率的下降，造成鋰離子的擴散和遷移的阻抗增加；而SEI和CEI膜的過度生長首先會導致鋰離子在傳輸過程中路徑邊長，造成通過的阻抗增加。此外，SEI和CEI膜繼續生長會消耗電解液中的活性鋰離子，同時電解液反應和分解老化后期離子電導率會下降，導致鋰離子在電解液中的轉移所受阻力增加；黏結劑失效后會導致活性物質與集流體脫落、與導電添加劑的接觸變差，導致電子電導率下降；隔膜老化后會導致離子利用穿越的孔縮小甚至直接堵塞，并且電解液的副產物也可能會附著其中，導致鋰離子通過受到的阻力增大。



2.3 安全性能 （產氣、熱失控、內短路）

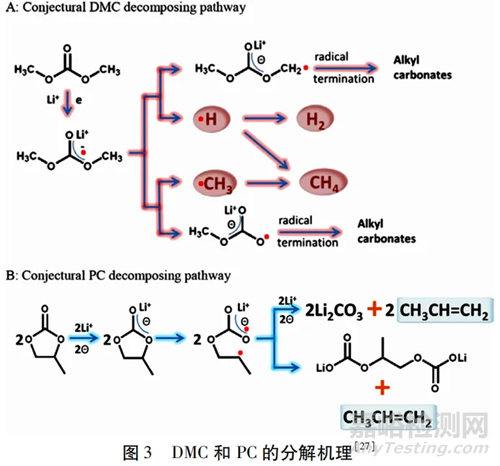

產氣主要由電池體系中痕量水存在或高溫、過充過放等因素造成。痕量水在電化學過程中與電解液反應產生不同的氣體，如圖3。

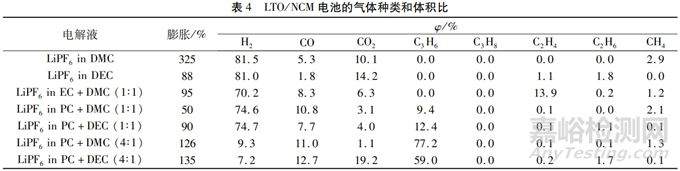

吳凱等給出了電解液分解機理。表4中給到了電池體系中不同電解液導致的不同氣體的量。在高溫中，不同電極材料與不同成分的電解液發生電化學分解，產生不同的氣體，包括CH4、C2H4、C3H6、H2、CO2等。

熱失控是指鋰離子電池內部中熱量快速積聚沒有及時散熱，導致其溫度快速上升，引起進一步的反應。一般引發熱失控的原因主要是電池在異常的條件下工作，包括短路、高溫和外加壓力等。由于高溫下電池內部的組件大部分處于不穩定狀態（表5），熱失控狀態下，電池容易發生燃燒甚至伴隨爆炸。

短路是電學中非常危險的一種情況。對于鋰離子電池，發生內短路不光會導致其自放電，還會引發熱失控，更嚴重會發展成起火、爆炸的安全事故。造成鋰離子電池內短路的原因主要有集流體間短路、隔膜失效及鋰枝晶。集流體直接短路主要發生在生產過程中，在電池封裝時失誤，導致隔膜發生位移，未能隔開正負極極片，引起短路。隔膜失效則是由高溫或電解液反應等原因造成隔膜老化，導致隔膜失去其隔開正負極極片的性能。在長時間循環過程中，鋰枝晶的形成可能會刺穿隔膜，導致短路。對類似石墨一樣放電平臺較低的負極材料，這種情況更明顯。此外，使用中過充過放可能會導致集流體腐蝕，并在電極表面沉積，從而引起短路。



3、 鋰離子電池失效測試方法



對電池失效的原因分析，根據上述常見的鋰離子電池失效的表現，會有一些不明顯的現象，因此需要對電池整體進行電化學性能的測試 （例如，電池僅發生阻抗增加，其他方面沒有明顯現象，則需要對電池的阻抗進行測試），由此了解電池失效主要是哪些現象。從電池本身的角度，造成電池失效的原因主要是其內部的組件發生了變化，甚至是失效，因此對電池各組件的性能和性質測試非常有必要。



凌世剛等從鋰離子電池的電化學性能方面總結了一些主要、常見的測試方法。一般通過循環伏安法（CV）、電化學阻抗譜 （EIS）、恒電流間歇滴定法 （GITT）、恒電位間歇 滴 定 法 （PITT）、電 位 弛 豫 技 術 （PRT）等可以計算、擬合得到與鋰離子電池電化學過程相關的動力學參數，包括阻抗參數、鋰離子化學擴散系數、離子電導率和電極反應速率常數等。李文俊等從鋰離子電池其內部組件的角度，總結了對不同組件的不同性質測試、表征的一些常用方法。主要包括對成分、形貌、結構、物質官能團、離子傳輸?shù)刃再|(zhì)的表征。①對活性材料和隔膜表面的成分及元素狀態，主要有能量彌散X射線譜 （EDS/EDX）、電感耦合等離子體（ICP）、X射線光電子譜（XPS）等；②對活性材料和隔膜表面的形貌，主要是掃描電子顯微鏡 （SEM）、透

射 電 子 顯 微 鏡（TEM）等；③對活性材料的晶體結構，主要有X射線衍射技術（XRD）、中 子 衍 射（ND）、核磁共振（NMR）等；④對極片、隔膜表面和電

解液所附著物質，主要有拉曼散射光譜（Raman）、傅里葉變換紅外光譜（FTIR）

等；⑤對材料中離子的傳輸路徑，主要有中子衍射（ND）、掃描隧道顯微鏡（STM）、原子力顯微鏡（AFM）。此外，對于鋰離子電池可能發生的熱失控，需要

通過熱重 －差式掃描量儀（TGA-DSC）或加速速率量熱法（ARC）等對極片活性材料和隔膜進行熱性能測試；對產氣的情況，需要氣相色譜法（GC）對氣體進行成分分析；對黏結劑失效，需要對黏結劑的相對分子質量進行分析，了解其性能，并對殘留電解液成分及極片、隔膜表面進行測試 。

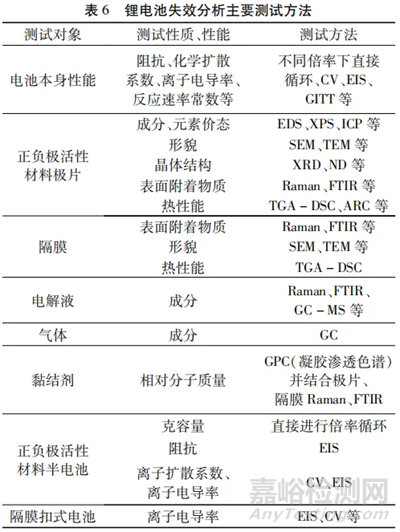

除直接對部件進行測試，還可以拆解后將正、負極極片直接分別裝配成扣式半電池，然后測試其電化學性能：克容量、阻抗譜、循環伏安曲線。然后與新鮮狀態下的電池進行比較，結合活性材料的表征結果，分析電池的失效 （如容量衰減、阻抗增加等）主要由正極還是負極造成。此外，可以將隔膜裝配成扣式電池，與全新隔膜裝配的扣式電池對比，測試其阻抗譜、循環伏安曲線等以對比隔膜的性能變化。對以上電池性能和組件性質的主要測試方法如表6所示。





4、 鋰離子電池失效主要原因



通過上述流程和測試方法對鋰離子電池的失效進行分析后，得到的失效原因主要可以分為兩大類，一類是鋰離子電池本身的制造缺陷等，而另一類則是外界環境（包括電池使用過程、工作環境等）。



鋰離子電池本身原因：①性能衰減，正負極活性材料失效、隔膜老化、電解液消耗、黏結劑失效和集流體腐蝕等；②產氣，組裝時有殘留痕量水、漿料中有其他活性雜質、集流體腐蝕等；③熱失控，正極材料不穩定分解產生氧氣與電解液反應放熱、隔膜和外殼等組件無法快速散熱導致熱積聚；④內短路，組裝時集流體發生位移導致直接接觸、隔膜老化失效無法絕緣電子、漿料中有金屬雜質刺穿隔膜、設計時負極容量不足導致鋰枝晶形成刺穿隔膜。



外界環境原因：①性能衰減，工作溫度過高過低、過充過放；②產氣，工作溫度過高、穿刺；③熱失控，工作電流過高、工作溫度過高、外短路、穿刺、過充過放；④內短路，過充過放、穿刺、擠壓。



即使是外界環境的原因，絕大多數也會間接通過電池內部組件的一些反應、變化造成電池失效，因此對電池本身的無損檢測和拆解后的組件有損檢測非常重要，可以從根本上獲得電池失效的原因。



文獻參考：[1]黃宇朔,鄭威,盧蘇陽,曾文文,楊燁,詹浩然,梅軍.鋰離子電池失效分析研究進展[J].云南化工,2024,51(3):16-21來源公眾號：“電池技術TOP+”
