熱沖壓模具通常在高溫高載荷下服役，其表面在工件高溫沖壓成型過程中會承受較大的摩擦力，易發生磨損而失效。因此，提高模具材料的耐磨性能是延長熱沖壓模具壽命的關鍵因素之一。噴丸作為一種常見的表面處理工藝，具有操作簡單、成本低廉等優點,在工業生產中得到了廣泛應用。傳統的氣動噴丸通過高壓空氣帶動丸粒持續沖擊工件表面，實現加工硬化和細晶強化，并引入殘余壓應力層，從而顯著提高工件的耐磨性能、耐腐蝕性能和抗疲勞性能等。研究表明，噴丸能夠改善熱作模具鋼的室溫耐磨性能。CHANG等研究發現，與未噴丸相比，經過噴丸處理的H13鋼在磨損前期具有更優異的耐磨性能，但隨著磨損過程的進行，表面強化層被磨穿，噴丸帶來的強化效果迅速消失。ZHI等研究發現，噴丸處理引起的表面硬度提高是改善5CrNiMo熱作模具鋼摩擦磨損性能的關鍵因素，此外丸粒沖擊形成的凹坑能儲存潤滑液，對提高摩擦磨損性能有利。



熱沖壓模具通常在高溫環境下服役，在高溫磨損過程中伴隨著材料的氧化和軟化，磨損機制相比室溫更復雜。劉莉莉等研究發現，在磨損試驗溫度低于200℃時，噴丸45鋼試樣的耐磨性能優于未噴丸試樣，但當溫度升高至 400~500 ℃時，噴丸強化層發生回復與再結晶，導致噴丸強化效果急劇減弱，噴丸試樣的耐磨性能與未噴丸試樣接近。MEDVEDEVA等研究發現：在高溫下噴丸形成的塑性變形層回復以及殘余應力釋放與材料的熱穩定性密切相關；相較于低合金鋼，H13鋼具有更強的抑制噴丸引起的位錯重排和湮滅的能力，其噴丸試樣在500℃保溫50h后仍能保持較高的殘余壓應力和微應變。目前，關于噴丸對熱作模具鋼摩擦磨損性能影響的研究大多局限于室溫條件，在高溫條件下的研究尚不充分。為此，作者對4Cr5Mo2V熱作模具鋼進行噴丸處理，分析了噴丸對該鋼力學性能及高溫摩擦磨損行為的影響，以期為噴丸工藝在熱沖壓模具領域的應用提供試驗參考。



1、 試樣制備與試驗方法



1. 1  試樣制備



試驗材料為退火態4Cr5Mo2V熱作模具鋼，由江蘇某特鋼廠提供，化學成分見表1。對試驗鋼進行熱處理，熱處理工藝為1030℃保溫30min，油冷至室溫，590 ℃回火2h，回火處理2次?；鼗鸷笤囼炰撚捕仍?50~52HRC。將熱處理后的試驗鋼加工成如圖1所示的摩擦磨損試樣。采用BX-MT800型氣動噴丸機對摩擦磨損試樣進行噴丸處理，采用粒徑為0.3mm的鋼絲切丸，硬度為 55~ 62 HRC。噴丸工藝為3道次復合噴丸，每道次的噴丸強度分別為 0.4,0.2,0.1mm(A型試片的弧高值)，每道次噴丸的覆蓋率為100%。



表 1  4Cr5Mo2V鋼的化學成分

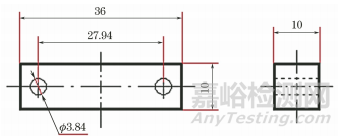

圖1 摩擦磨損試樣的形狀與尺寸



1.2  試驗方法



采用 Bruker光學輪廓儀觀察噴丸前后試樣的表面三維形貌 ,并測試表面粗糙度Ra。采用 MH- 500型顯微硬度計測試噴丸前后試樣表面及截面的顯微硬度，載荷為1N，保載時間為10s。采用 X-350AX型應力測試儀測試噴丸前后試樣截面的殘余應力，利用電解拋光法對試樣進行剝層后測試，腐蝕液為體積分數7%的鹽酸乙醇溶液，電流為0.3A。利用 Zesis Supre40型場發顯微鏡(SEM)觀察噴丸前后的試樣截面形貌。在UMT-3型線性往復式高溫摩擦磨損試驗機上進行摩擦磨損試驗，對磨材料為直徑9.5mm的SiC陶瓷球，硬度為2800HV，試驗溫度分別為100，300，500℃，載荷為20N，滑移頻率為5Hz，摩擦時間為1h，總滑移距離為360m，每組試驗進行3次。采用 BrukerContourGT-K型光學輪廓儀測定試樣的磨損體積，參考文獻計算磨損率Ws，計算公式為



式中：V 為磨損體積；p為摩擦載荷；l為總滑移距離。



采用SEM觀察磨損表面和截面的微觀形貌，并用附帶的OXFORD能譜儀(EDS)進行微區成分分析。采用D/max2500型X射線衍射儀(XRD)對磨損表面進行物相分析，采用銅靶，Kα 輻射，工作電壓為40kV，工作電流為 250mA，掃描范圍為 20°~ 80°，掃描速率為 2 (°) ·min-1。



2、 試驗結果與討論



2. 1  表面形貌和顯微組織



由圖2可知：未噴丸試樣表面分布著磨床加工痕跡，磨痕呈平行排列，表面粗糙度Ra為0.364μm；噴丸試樣表面受丸粒沖擊，形成尺寸不一的彈坑，Ra提高到0.766μm。噴丸前后試樣的表面粗糙度均符合熱沖壓模具的使用要求(Ra小于0.8μm)。由圖3可以看出：未噴丸試樣的組織為回火馬氏體；噴丸試樣的表層組織細化，形成厚度為15~20μm的塑性變形層，組織為沿表面方向的流線形組織，亞表層晶粒呈現扁平狀。

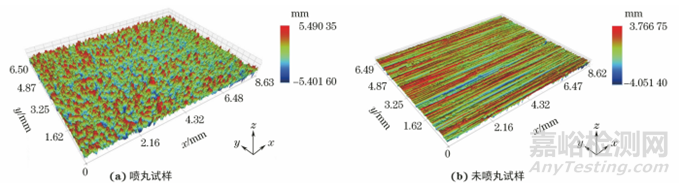

圖2 噴丸試樣和未噴丸試樣表面的三維形貌



圖3 噴丸試樣和未噴丸試樣截面SEM 形貌



2.2  顯微硬度和殘余應力



由圖4可知：隨著距表面距離的增加，未噴丸試樣的顯微硬度保持穩定，約為520 HV，而噴丸試樣的顯微硬度呈降低趨勢，表面顯微硬度約為 600HV，硬化層厚度達到了約145μm；2種試樣表層均存在殘余壓應力。由于磨床加工的作用，未噴丸試樣表層產生殘余壓應力，且壓應力隨著距表面 距離的增加而減小，表面的殘余壓應力最大，約為 200MPa，殘余壓應力層厚度約為 80μm。噴丸后試樣的表面殘余壓應力增大至 857MPa，且殘余壓應力隨著距表面距離的增加先增大后減小，在距表面35μm處達到最大，為 1140MPa，殘余壓應力層厚度約為140μm。

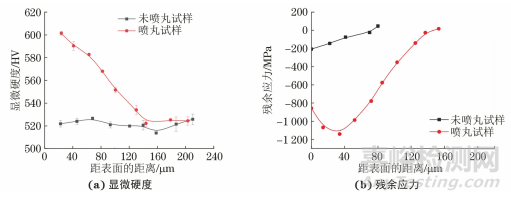

圖4 噴丸試樣和未噴丸試樣截面顯微硬度和殘余應力分布曲線



2.3   高溫摩擦磨損性能



當試驗溫度為100，300，500 ℃時，噴丸試樣的磨損率分別為0.25×10-5，1.06×10-5，0.29×10-5mm3·N-1·m-1，未噴丸試樣的磨損率分別為0.43×10-5，1.28× 10-5，0.79× 10-5 mm3·N-1· m-1?？梢姡弘S著試驗溫度的升高，噴丸試樣和未噴丸試樣的磨損率均呈先增后減的趨勢，且均在300℃下較高;噴丸試樣的磨損率均低于未噴丸試樣。與未噴丸試樣相比，在 100，300，500℃下噴丸試樣的磨損率分別降低了41.8%，17.1%，63.3%。可見，在300℃下噴丸處理的減磨作用不顯著，500℃下減磨效果最顯著。

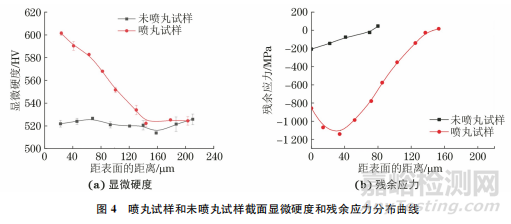

圖 4   噴丸試樣和未噴丸試樣截面顯微硬度和殘余應力分布曲線

圖5 未噴丸試樣和噴丸試樣在不同溫度下磨損后的表面形貌



由圖5可見：在100℃下磨損后，未噴丸試樣和噴丸試樣表面均呈撕裂狀，并存在沿摩擦方向分布的溝槽狀磨痕，同時還存在少量細小磨屑；未噴丸試樣表面形成深犁溝，導致基體發生分層；二者的磨痕表面均出現深色塊狀區域，EDS(點1)分析顯示其成分(質量分數/%)為56. 8Fe，29.2O，6. 8C，2.9Si，2.2Cr,1. 8Mo,0. 1Mn,0.1V，可知該區域主要為鐵元素和氧元素，推測是鐵的氧化物。雖然此時的試驗溫度較低，但摩擦過程產生的摩擦熱使磨損表面一些接觸凸起處達到了閃點溫度，同時摩擦過程中氧化反應的激活能低于靜態氧化的熱激活能，因此形成了摩擦氧化物；隨后，在摩擦力的持續作用下，局部氧化物脫落，產生了一些細小的顆粒狀磨屑。當試驗溫度升至300℃時，2種試樣的磨損表面均出現大量氧化物磨屑，片狀氧化物減少且邊界碎裂，表明此時摩擦氧化物剝落嚴重；由于此時溫度仍較低，新鮮基體未能被快速氧化，而被磨屑反復犁削，因此形成了大量犁溝狀痕跡。當試驗溫度達到500℃時，試樣表面均被連續的氧化物覆蓋。根據氧化磨損理論，表面氧化層通過阻礙摩擦副間的直接接觸起到減摩作用，因此2種試樣在 500 ℃下的磨損率均低于300℃下的磨損率。500℃下未噴丸試樣的表面氧化層破碎和剝落現象明顯，并在剝落處留 下了許多大尺寸的氧化物磨屑。在高溫下當氧化層剝落后，基體迅速氧化，形成氧化-剝落交替的動態過程，從而造成未噴丸試樣表面氧化物分層現象，氧化磨損較嚴重。噴丸試樣磨損表面形成了較為光滑、致密的氧化層，氧化層表面僅出現少量犁溝狀磨痕，處于輕微氧化磨損階段。由圖6可知，500℃下噴丸試樣和未噴丸試樣磨損表面的氧化物種類相似，主要是 Fe2O3、Fe3O4 和少量 FeO，但噴丸試樣表面的氧化物含量明顯較高，這可能是噴丸強化在試樣表面引入大量缺陷，促進了氧化反應的進行。

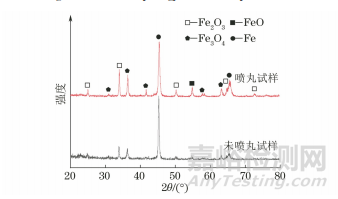

圖 6   未噴丸試樣和噴丸試樣在 500℃下磨損后表面的 XRD譜



由圖 7可見：在 100℃下，種試樣的磨損表層均存在不連續的氧化物，氧化物層厚度為 2~3μm，并且表面均出現磨粒犁削的坑狀痕跡，但噴丸試樣磨損表面更平整。隨著試驗溫度升高至 300℃，未噴丸試樣塑性變形區域出現水滴狀氧化物，而內部裂紋在后續摩擦中擴展，促使氧化物破碎與剝落，同時表面出現下陷的現象；而噴丸試樣表面較平整。當試驗溫度達到 500 ℃時，2種試樣表面均形成一定厚度的連續氧化層。未噴丸試樣的氧化層及其與基體連接處存在較多裂紋，同時氧化層下方基體組 織出現嚴重的回復現象，板條狀馬氏體消失，大量碳化物析出。在磨球的擠壓下，未噴丸試樣基體塑性變形嚴重，在碳化物界面處形成應力集中，當應力達到臨界值后，裂紋萌生并擴展至表面，氧元素通過裂紋進入基體，形成多層氧化物。噴丸試樣磨損表面覆蓋著連續、致密的單層氧化物，其厚度為3~ 5μm，氧化層表面較平整；氧化層下方基體仍保留板條馬氏體特征，性變形層較薄，說明此時基體仍保持較高的硬度。

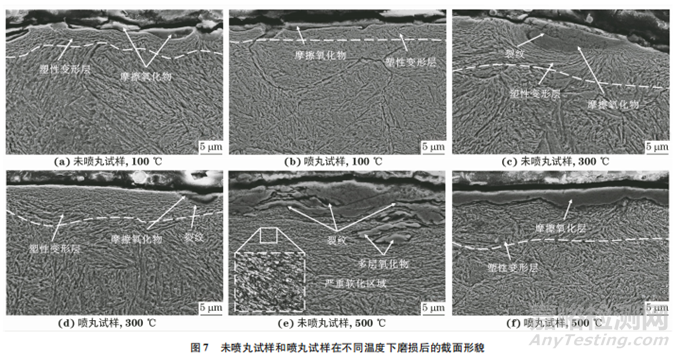

圖 7   未噴丸試樣和噴丸試樣在不同溫度下磨損后的截面形貌



2.4   高溫摩擦磨損機制



高溫摩擦磨損涉及多種磨損機制，其主要磨損機制隨試驗溫度改變而改變。噴丸處理對不同溫度下磨損機制的影響也具有顯著差異。在100℃時，磨損機制主要包括磨粒磨損、黏著磨損和輕微氧化磨損。



材料的黏著磨損量與表面硬度呈反比；同時高硬度表面還能有效抑制磨粒的犁削。噴丸處理大幅提高了材料表面硬度，改善了材料表面抵抗黏著磨損和磨粒磨損的能力，有效降低了試樣的磨損率。此外，噴丸引入的殘余壓應力能夠抵消摩擦拉應力，阻礙疲勞裂紋產生，減少摩擦表面疲勞剝落。當試驗溫度升至300℃時，由于磨損表面的片狀氧化物大量剝落 ,磨球與基體直接接觸，使材料的磨損率大幅上升 ,磨痕深度隨之增加。此時材料的磨損機制依然以磨粒磨損和黏著磨損為主。



當試驗溫度升到 500 ℃時 ,磨損表面被連續的氧化層覆蓋，主要磨損機制為氧化磨損。耐磨性能與磨損表面氧化層的特征與基體組織的力學性能密切相關。當磨損表面形成致密、完整的氧化層，且基體保持較高的強度和硬度時，氧化層才能有效保護基體。在高溫環境下，未噴丸試樣磨痕下方基體組織出現了嚴重的回復現象，導致基體強度和硬 度大幅降低，而噴丸試樣基體組織具有良好的熱穩定性，仍保持板條馬氏體的特征 。由圖 8 可見，在 500℃磨損條件下，2種試樣均發生軟化。未噴丸試樣表面硬度下降至約 380 HV，軟化層厚度約為200μm；噴丸試樣表面硬度約為480HV，且軟化層較薄，厚度約為 80μm。未噴丸試樣的軟化基體無法支撐表面氧化層，導致氧化層在磨球的擠壓下產生嚴重破碎和剝落，氧元素更易接觸基體，使基體內部氧化，引起應力集中，加劇裂紋擴展，使得氧化層進一步剝落，導致高磨損率。根據魏敏先的磨損機制轉變理論，在500 ℃下未噴丸試樣正處于由輕微氧化磨損向嚴重氧化磨損過渡的階段。噴丸處理后的表面塑性變形層具有更強的熱穩定性，因此噴丸試樣能夠保持較高的硬度，為表面氧化層提供有效支撐，減少氧化層的破碎和剝落，使裂紋不易在基體內部產生；此時噴丸試樣發生輕微氧化磨損。通過測定磨痕表面的殘余應力可知，噴丸試樣磨痕表面存在 631.5MPa的殘余壓應力。4Cr5Mo2V鋼較高的熱穩定性使噴丸引入的殘余壓應力未完全釋放 。殘余壓應力可以抵消部分摩擦產生的剪切拉應力，有效抑制基體中裂紋的萌生和擴展，阻礙多層氧化物的出現，推遲輕微氧化磨損向嚴重氧化磨損的轉變，顯著提高材料的耐磨性能。

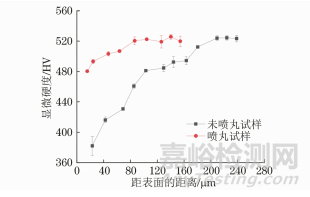

圖 8   未噴丸試樣和噴丸試樣在 500℃下磨損后的截面硬度分布曲線



3、 結  論



(1) 噴丸處理使4Cr5Mo2V鋼表面粗糙度由0.364μm增大到0.766μm，表面形成厚度為15~20μm的塑性變形層和厚度約為145μm的硬化層以及明顯的殘余壓應力層，表面硬度由 520 HV提高到約 600 HV，最大殘余壓應力由約200MPa增大到1140MPa，殘余壓應力層厚度由約 80μm增大到約140μm。



(2) 噴丸處理降低了4Cr5Mo2V鋼的磨損率，在試驗溫度分別為100，300，500 ℃時，與噴丸前相比，噴丸后的磨損率分別降低了41.8%，17.1%， 63.3%，噴丸對該鋼在500 ℃下耐磨性能的改善效果最顯著。



(3) 在100, 300℃下磨損后，噴丸前后4Cr5Mo2V鋼的磨損機制均主要為黏著磨損和磨粒磨損，在500 ℃下磨損后，磨損機制主要為氧化磨損，與噴丸前相比，噴丸后該鋼仍能保持較高的硬度和殘余壓應力，同時表面氧化層更致密穩定，耐磨性能更好。



作者：牛  童1,2，王昕宇1,2，彭睿智1,2，吳曉春1,2,3



工作單位：



1. 上海大學 ，材料科學與工程學院



2. 省部共建高品質特殊鋼冶金與制備國家重點實驗室



3. 上大鑫侖材料科技(廣東) 有限公司



來源：《機械工程材料》2024年3期
