口服固體制劑連續制造（Continuous Manufacturing，CM）作為全新的生產模式，是未來制藥行業高質量發展的重要路徑。連續制造將打破傳統批生產，轉變?yōu)槎说蕉说倪B續生產。工藝技術作為藥品連續制造的重要紐帶，可以將物料通過不同的連續化設備如連續加料機、連續粉末混合機、連續高剪切濕法制粒機、連續熱熔擠出制粒機和連續壓片機等，生產出符合質量標準的藥品。本研究綜述了不同工藝條件下物料質量的變化，為不同藥品連續制造的不同工藝路線提供技術指導，以及如何采用過程分析技術（Process Analysis Technology，PAT) 檢測和反饋調節工藝參數從而保證藥品質量，并簡述了國內連續制造工藝技術所面臨的機遇與挑戰。



當今制藥企業正在逐步采用新型智能制造設備。制藥設備的進步旨在克服傳統制造相關的限制，例如不耐熱原料藥（API）的變性、物料浪費以及由于延長制造時間、勞動力增多和設備頻繁維護而導致的成本升高。制藥企業可以通過應用監控物料質量屬性的過程分析技術（Process Analytical Technology，PAT） 和 質 量 源 于 設 計（Quality byDesign，QbD）理念來提高生產率。本文旨在全面總結制備口服固體制劑中連續制造新設備及工藝技術方面的最新進展，以便對這一廣泛研究的制藥領域提供清晰和全面的見解。



1、口服固體制劑連續制造現狀



在口服固體制劑連續生產系統中，通過保持恒定的物料堆積質量，達到穩態加工過程。原輔料連續進料，成品以相同速率產出。各單元操作之間無啟動或停止，集成在生產線上。通過使用過程分析技術（PAT）[1-3] 對生產過程中關鍵工藝參數下的物料如原料藥、中間體和成品的質量屬性進行連續、定期和實時的監測，確保了連續制造過程的質量合格。從傳統批生產到連續生產的轉換，減少了單元操作的次數以及各單元操作間的停留時間。“從粉末到成品”需要由連續生產線實現，該生產線具有基于模型的控制系統，通過設計制備方法以獲得最終產品 [2]。



基伊埃（GEA）制藥系統首次引入了連續壓片生產線（即 ConsiGma®）[3]。葛蘭素史克（GSK）和輝瑞公司（Pfizer）合作設計用于生產口服固體制劑的原型機具有便攜性、連續性、微型和模塊化的特點 [4]。葛蘭素史克（GSK）、阿斯利康（AstraZeneca）和 CPI Pharma 合作建立了連續濕法制粒生產設備（配備PAT），用于制備口服固體制劑（片劑）[5]。墨西哥 Chinion 公司生產并經批準已上市的連續制造片劑 Severin（尼美舒利）[2]。連續制造具有易于擴大規模、穩健和靈活的操作、占地面積小、產品質量可靠、生產安全的特點。制藥行業正經歷著從傳統的批生產到連續制造的快速轉變 [1-3]。然而，連續制造面臨著質量和監管的挑戰，如抽樣策略、產品收集或拒收、批量放行和召回、控制策略和原輔料的可追溯性，需要監管部門和生產廠家予以克服 [2]。



2、連續失重投料機



在連續生產系統中，需要連續失重投料機持續精確地將粉末輸送到后續單元操作中（見圖 1）。K-Tron KT35 連續失重投料機在運行體積模式（恒定螺桿速度）和重量模式（基于反饋控制的可變螺桿速度）時采用接料秤監測分配的物料投料速率。

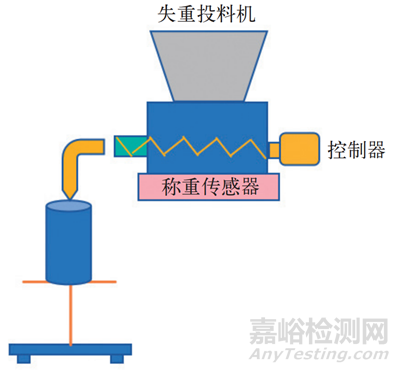

圖 1 連續失重投料機示意圖

在體積模式下，連續失重投料機在10% ~ 90% 的螺桿速度范圍內會出現螺桿速度和投料量之間的線性或非線性關系。當為線性關系時，即螺桿的攪料和投料是一致且穩定的。當為非線性關系時，即螺桿攪料和投料不一致，投料性能欠佳。粉末架橋是投料性能欠佳的主要原因，即螺桿上粉末粘附及涂布影響有效攪動體積時，投料填充不一致。

采用體積模式下的工具確定重力模式的螺桿轉速設定區間為額定轉速的20% ~ 80%。影響投料機性能的重要因素為投料工具、粉末性質和螺桿速度。螺桿類型、篩網條件和螺桿速度受粉末性質影響。流動性佳的粉末對篩網的影響較小，然而粘性強的粉末易形成團塊，會被卸料篩網打碎，影響較大。



3、連續粉末混合機



Aditya U 等 [6] 進行實驗， 采用 Gericke 公司的 GCM-250 型連續粉末混合機，粉末在連續粉末混合機中的分散度隨葉片轉軸轉速的增大而增大，而平均停留時間（Mean Residence Time，MRT）減小。葉片轉軸采用中級轉速和較多葉片時能增強混合強度至粉末均勻化。增加粉末進入連續粉末混合機的流速，MRT 則降低。隨著葉軸轉速的增加，葉軸轉速對粉末混合均勻性的影響減弱，直至無影響。



GCM-250 設備的交替葉片配置表現出不同的混合效果，包含葉片前向和后向兩個角度。前向角度葉片沿混合機的軸向?qū)Ψ勰┦┘忧跋蛄鲃?dòng)的力，后向角度葉片則施加后向流動的力。“交替葉片”的粉末停留率比“全前向葉片”大，而分散度（Mean Centered Variance，MCV）沒有變化。粉末物料的分散度受葉軸轉速和加入物料流速影響?；旌闲阅苁芊勰┪锪系牟牧闲再|(zhì)和混合機施加的總剪切力的影響。葉軸轉速是影響混合效果的關鍵工藝參數，其中中級轉速的混合效果較優。



對于易結團粉末，采用 GCM-250設備混合時使用較小葉軸轉速來切碎團塊。在連續粉末混合機中，剪切阻力和堆密度受葉軸轉速的影響。隨著葉軸轉速增加，剪切阻力減小，混合機內物料的流動狀態發生改變，由“致密粉末床”狀態轉變?yōu)?ldquo;沸騰床”狀態。當粉末處于沸騰流化狀態時，體積密度下降，施加在粉末上的總剪切力減少，并形成空洞區。通過增加物料進入混合機的流速減小空洞區，以增加在混合時粉末上的剪切力。中級轉速和交替葉片的工藝表現出混合效果最佳和相對標準偏差（Relative Standard Deviation，RSD）最低。



4、連續高剪切濕法制粒機



預混合材料在 Lödige CoriMix®CM5 造粒機（德國帕德博恩的 GebrüderLödige Maschinenbau GmbH）中進行了連續高剪切造粒。其結構特點為內部是水平轉筒，轉筒有多個剪切刀和沿著旋轉軸的混合銷，以實現多種功能：混合、粉末成粒和顆粒成形（見圖 2）。該設備運轉時剪切刀的高轉速使受重力流動的整體物料形成離心力，在轉筒容器壁上形成了同心環狀物料層，以“塞狀”流的形式穿過轉筒腔室，停留時間受工藝參數影響。液體以滴落形式通過單相噴嘴從頂部切向噴入物料層，以保證混合物料在筒內均勻分布，并避免弄濕混合筒壁和旋轉軸 [7]。



圖 2 連續高剪切濕法制粒機示意圖



剪切刀轉速、液固比對顆粒和片劑的特性具有協同作用。轉速的提高影響顆粒間的相互作用，即液體與粉末的緊密混合，使顆粒不斷聚結，孔隙飽和度增加。顆粒在充分變形后，更多的游離液體被擠壓到顆粒界面區，使顆粒進一步生長。液固比決定顆粒的液相飽和度，影響著顆粒內核的形成，生產期的縮短以及隨后的穩定生長。提高低粘度粘合劑（水）的用量使顆粒間的摩擦減輕，更致密，增強變形能力。提高轉速或粘合劑的加入量會使顆粒粒徑變大，分散更均勻，球形性更好，改善流動性，使顆粒結出團塊，具有更小的孔隙率和更強的抗破碎能力。



5、連續旋轉壓片機



連續旋轉式壓片機是一個多工序過程，有許多沖壓站并聯運行，其中每個沖壓站都要經過以下步驟：模具填充和計量、預壓實、主壓實、片劑頂出以及從下部沖壓站取片。沖壓工位內部或壓片機各工位之間的工藝不確定性或干擾是導致最終產品質量屬性（如硬度、重量等）變化的主要原因，進而給固體制劑的制藥連續生產中的實時釋放（Real-time Release，RTR）帶來了挑戰。



Fien De Leersnyder[6] 等實驗指出，壓片工藝參數中的進料速率影響停留時間分布（Residence Time Distribution，RTD）和 c（t）曲線形狀。飼料槳輪轉速主要影響粉末流動，且光譜發生變化。近紅外探頭的位置對測量結果有影響。當近紅外探頭置于進料框頂部時，測得在線 c（t）曲線與離線 c（t）曲線有明顯不同。當近紅外探頭放置于進料框底部時，測得在線 c（t）和離線 c（t）的數據相近，表明進料框中存在不同濃度的 API 層且壓片機進料框內在進行混合。進料框底的在線測量可代表實際片劑中的測量結果，該方法可通過優化以避免探頭堵塞，成為壓片過程中進行實時在線檢測和控制混合濃度的理想方法。當無法避免探頭堵塞的情況時，應研究進料框架頂部在線檢測濃度與生產藥片濃度之間的相關性，以便實現實時控制和實時釋放（RTR）。



6、過程分析技術



隨著制藥工業邁向連續制造，在線過程分析技術（PAT）方法的實施正獲得更大的動力。PAT 工具比如：近紅外光譜（NIR）和拉曼光譜（Raman）等，均是能夠監測和控制制備過程的關鍵技術，還可以增加對工藝動態的監測，及時檢測中間產品質量，減少最終產品監測。



過程分析技術（PAT）是指通過及時檢測物料、中間體和成品的關鍵質量屬性來設計、分析和控制生產過程。PAT 用于制劑開發的所有階段，包括從臨床前到商業生產。該技術具有提高研發（R&D）效率，過程監測和控制，高效工藝優化，提高產品質量等優勢。其結合系統處理器具有保障過程安全和及時糾正其中錯誤，將不合格產品從生產線上剔除的能力。PAT 數據可以是原始的、經過數學預處理的、單變量或多變量的 [8]。該 PAT 工具用于在線監測連續工藝?yán)缁旌?、制粒、壓片、包衣以及測量 / 分析片劑重量、質地、顏色、包衣、硬度、密度、抗張強度和孔隙率等 [9]（見圖 3，表 1）。

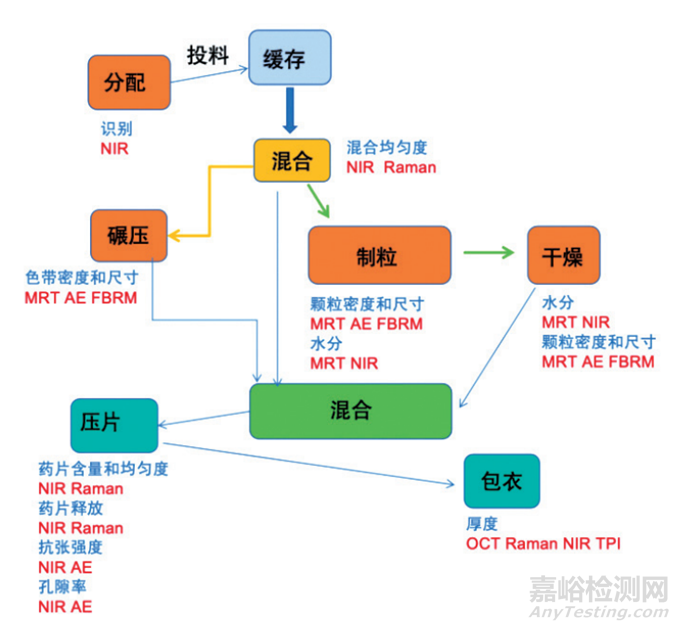

圖 3 各種 PAT 工具在監測片劑處方開發中的應用

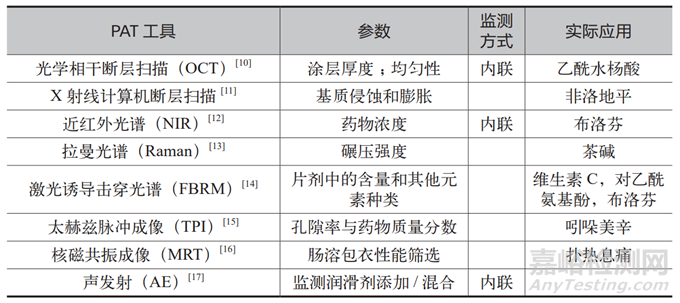

 表1 PAT 工具與應用



7、國內面臨的挑戰與機遇



根據 FDA 藥物評估和研究中心發布的一份關于新藥批準的報告，在2018 年，由于方便和易于使用，片劑劑型是藥物開發時的首選 [18]。盡管在新型賦形劑、設備制造方法、壓片技術和分析方法方面取得了進步，但制藥商仍面臨著與制造效率和成本控制相關的各種挑戰。連續制造、QbD 和 PAT 是應對這些挑戰的一些重大進步技術和概念。QbD 概念的優點在于它提高了生產效率并使制造成本最小化。



隨著口服固體制劑處方和工藝的不斷優化，該制劑被擴大應用，以便通過控制釋放、味道掩蔽和特定部位的藥物釋放使眾人受益。連續制造對不同生產單元例如粉末流動、干燥、制粒和壓片進行優化升級，以提高生產效率，是機械設備的進步。過程分析技術（PAT)已經徹底改變傳統制造。歐美國家在藥品連續制造方面已日漸成熟，我國制藥企業和監管部門需借鑒其先進經驗，共同努力，才能夠?qū)崿F(xiàn)我國的連續制造。



參考文獻



[1] Domokos A ,Nagy B ,Gyürkés M , et al.End-to-end continuous manufacturing of conventional compressed tablets: From flow synthesis to tableting throughintegrated crystallization and filtration[J].International Journal of Pharmaceutics,2020,581(prepublish):119297.



[2] Micha T ,Bart omiej M ,Andrzej E ,et al.Recent progress in continuous and semi-continuous processing of solid oral dosage forms: a review.[J].Drug development and industrialpharmacy,2016,42(8):1195-1214.



[3] Vanhoorne V ,Vervaet C .Recentprogress in continuous manufacturing of oral solid dosage forms[J].International Journal of Pharmaceutics,2020,579(prepublish):119194.



[4] E. Palmer, Pfizer and GSK towork together on continuous manufacturing, Fierce Pharma,(2015) https://www.fiercepharma.com/manufacturing/ pfizer-and-gskto-work-together-on-continuousmanufacturing



[5] CPI  Works  with  GSK  and AstraZeneca on Pharma Manufacturing , CPI , (2019) https://www.uk-cpi.com/news/delivering-effective-continuouswetgranulation-processes



[6] Leersnyder DF , VanhoorneV,Kumar A , et al.Evaluation of an in-line NIR spectroscopic method for the determination of the residence time in a tablet press[J].International Journal of Pharmaceutics,2019,565358-565366.



[7] Meng W ,Dvo ák J ,Kumar R , et al.Continuous high-shear granulation:Mechanistic understanding of the influence of process parameters on critical quality attributes via elucidating the internal physical and chemical microstructure[J].Advanced Powder Technology, 2019, 30(9):1765-1781.



[8] Chanda ,Arani,Daly , et al.Industry Perspectives on Process Analytical Technology: Tools and Applications in API Development[J].Organic process research development,2015,19(1):63-83.



[9] Zhong L ,Gao L ,Li L , et al.Trendsprocess analytical technology in solid oral dosage manufacturing[J].European Journal of Pharmaceutics and Biopharmaceutics,2020,153(prepublish):187-199.



[10] Koller D , HannesschlägerG,Leitner M , et al.Non-destructive analysis of tablet coatings with optical coherence tomography[J].European Journal of Pharmaceutical Sciences,2011,44(1-2):142-148.



[11] Xianzhen Y ,Haiyan L ,Zhen G , et al.Quantification of swelling and erosion in the controlled release of a poorly water-soluble drug using synchrotron X-ray computed microtomography.[J].The AAPS journal,2013,15(4):1025-1034.



[12] Dalvi H ,Langlet A ,Colbert M , et al.In-line monitoring of Ibuprofen during and after tablet compression using near-infrared spectroscopy[J].Talanta,2019,195: 87-96.



[13] Virtanen S ,Antikainen O,Yliruusi J .Determination of the crushing strength of intact tablets using Raman spectroscopy[J].International Journal of Pharmaceutics,2008,360(1): 40-46.



[14] Myakalwar K A ,Sreedhar S,Barman I , et al.Laser-induced breakdown spectroscopy-based investigation and classification of pharmaceutical tablets using multivariate chemometric analysis[J].Talanta,2011,87: 53-59.



[15] Bawuah P ,Tan N ,Tweneboah A N S,et al.Terahertz study on porosity and mass fraction of active pharmaceutical ingredient of pharmaceutical tablets[J].European Journal of Pharmaceutics and Biopharmaceutics,2016,105: 122-133.



[16] Doro yński P ,Jamróz W ,Niwiński K , et al . Novel method for screening of enteric film coatings properties with magnetic resonance imaging[J].International Journal of Pharmaceutics,2013,456(2): 569-571.



[17] Crouter A ,Briens L .Monitoring lubricant addition using passive acoustic emissions in a V-blender[J].Powder Technology,2016,301: 1119-1129.



[18] Dai S ,Xu B ,Zhang Z , et al.A compression behavior classification system of pharmaceutical powders for accelerating direct compression tablet formulation design[J].International Journal of Pharmaceutics,2019,572: 118742.



本文作者朱家樂、劉清梁、王莉，華潤雙鶴藥業股份有限公司，僅供交流學習
