以二次電池為代表的電能存儲技術，可實現綠色新能源安全且經濟有效的存儲和轉化，被視為可平抑可再生能源間歇性并實現穩定并網輸入的最佳解決方案。鈉離子電池，受益于鈉資源的豐富性及低成本，是下一代大規模電化學存儲系統最具應用前景的選擇之一。
中國工程院院刊《Engineering》2023年第5期發表北京大學材料科學與工程學院趙麗娜副教授研究團隊的《鈉離子電池工程化——機遇與挑戰》一文。文章詳細討論了鋰離子電池和鈉離子電池在不同應用場景下的主要區別，并描述了當前對鈉離子電池的理解。通過比較鋰離子電池、鉛酸電池和鈉離子電池之間的技術發展情況，進一步揭示了鈉離子電池的優勢。文章以基于鈉離子電池技術所取得的商業化成就為研究亮點，重點介紹了五家鈉離子電池企業和相應的鈉離子電池產品，以及各自的鈉離子電池化學與技術。最后，討論了下一代鈉離子電池商業化的前景與挑戰。
一、引言
（一）可再生能源滲透率
能源是維持現代經濟與生活的引擎。一次能源包括不同的形式，如化石燃料（煤、石油、天然氣等）、核能和可再生能源（太陽能、風能、地?zé)崮芎退艿龋?。一次能源被轉化成電能（二次能源），通過輸電設施和輸電線網絡流入家庭與用戶。
電力在能源市場中占據主導地位。電力的持續需求增速超過了能源供應能力。據報道，2018年全球發電總量約為25 000 TW·h。目前，約64%的總發電量來源于化石燃料（煤38%、天然氣23%、石油3%），10%來源于核能，其余26%來源于可再生能源（圖1）。燃煤發電是電力供應的主要形式，預計未來幾十年內仍是最大發電來源。然而，化石燃料的廣泛使用導致了全球氣候變化、能源危機和環境污染等嚴峻問題。全球近25%的溫室氣體排放來自化石燃料發電，尤其是燃煤發電。燃煤發電的平均排放量約為每千瓦時1 kg二氧化碳（CO2），因此，燃煤發電也被視為全球變暖的主要原因。據估計，2015—2040年，燃煤發電產生的二氧化碳排放量將呈線性增長。因此，為實現無碳排放，長期使用化石燃料發電正面臨著社會、政治、環境等多重壓力。

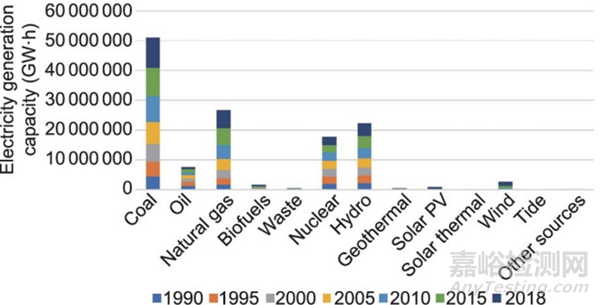

圖1 1990—2018年全球發電量能源結構示意圖
來源：國際能源署，已許可。
目前，全球能源系統正朝可持續、環境友好的能源結構轉型。出于對化石燃料過度使用和全球氣候變化問題的擔憂，可再生能源受到了廣泛關注，可再生能源市場正不斷擴大。太陽能和風能是最豐富、最容易獲取的可再生能源。在地球上接受一小時太陽輻射或只捕獲風能的一小部分就可以滿足全世界一年的電力需求。除了環境友好與低碳減排，可再生能源的另一個優勢是其模塊化屬性。這為分布式發電站發展提供了可能性與可行性，有利于降低集中式發電廠配電和輸電路徑成本及環境危害。值得注意的是，太陽能光伏（PV）和風能技術的發展大幅降低了電力成本，因此，在過去的10年里，可再生能源的部署出現了強勢增長。2018年，可再生能源的發電量比2017年增長了約7%（450 TW·h），且超過了世界總發電量的25%。如圖2所示，基于可再生能源的發電量正在逐步增加。預計到2035年，可再生能源發電量占總發電量的份額將增加31%。

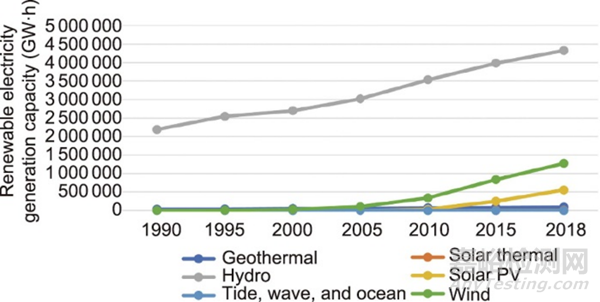

圖2 可再生能源結構分布情況圖
來源：國際能源署，已許可。
（二）基于電池的電力存儲
使用可再生能源可以降低成本且有利于低碳經濟發展，為能源的儲存與轉換帶來巨大的發展機遇。電力的供應迫切需要開發及利用可再生能源。然而，大多數可再生能源的主要發展障礙在于其間歇性。電網運營需要持續、穩定的電力供應。然而，可再生能源會受季節、天氣和地點等各種環境因素限制，這些也通常被認為是保持電網穩定的不利因素。太陽能發電只能在有陽光的情況下進行，夜間幾乎不發電。風力發電也面臨類似情況，有時能產生千兆瓦（GW）電量，有時只產生幾兆瓦（MW），沒風的時候就無法發電。隨著可再生能源開始為電站、電網提供越來越多的發電量，將其順利整合到當前的電網運營中仍面臨挑戰。目前，全球能源系統正面臨著一系列挑戰，包括可再生能源滲透率增加、電動車市場迅速擴張、零碳排放需求持續增長、設備老齡化和能源安全等。智能電網的提出為解決這些挑戰提供了解決策略，同時將能源行業帶入一個更可靠、更實用、更高效的新紀元，這將有助于環境和經濟的健康發展。圖3顯示了全球電力系統從當前電力運營模式向未來智能電網過渡的路線圖。簡而言之，智能電網是一種能夠?qū)崿F(xiàn)電能和信息雙向流動的網絡，是使用通信技術、信息技術、計算機技術和控制技術等現代先進技術以實現完全自動化的電力傳輸網絡。智能電網的好處包括提高輸電的供電效率和可靠性，降低公共事業和消費終端的運營和管理成本，加強大規?？稍偕茉磁c現代電網結合，支持大規模電動汽車的部署，提高能源安全性，降低碳排放。

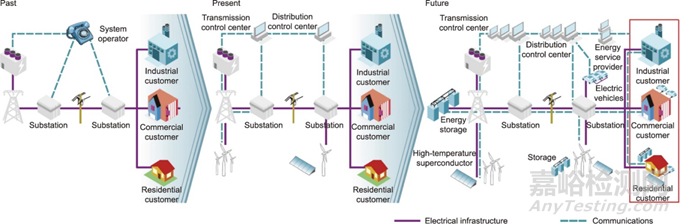

圖3 現有能源系統向智能電網過渡的路線圖
來源：國際能源署，已許可。
為實現智能電網的建立，低成本大規模電能存儲（EES）技術的開發和部署對清潔能源的可持續發展至關重要。電池可實現電能與化學能之間的可逆轉化，因而作為一種重要的清潔能源技術脫穎而出?；陔姵氐腅ES系統備受關注，該系統可為滿足電網的各項功能需求提供多種輔助服務，包括：①頻率調節和負載跟蹤；②冷啟動；③應急儲備電源；④調節用電高峰期-低谷期，平衡電網負荷；⑤提供更多局域電站或靈活電站，提高電力質量。
（三）鋰離子電池與當前市場
可充電鋰離子電池（LIB）是當前最先進的電力存儲系統之一，具有高質量能量密度、高體積能量密度和長使用壽命等諸多優勢。自1991年首次商業化以來，在過去的30年里，LIB已經徹底改變了人們的生活方式。2019年諾貝爾化學獎授予了John B. Goodenough、M. Stanley Whittingham和Akira Yoshino三位學者，以表彰他們對LIB發展所做出的杰出貢獻。這種質量輕、可充電、性能強的電池已被廣泛應用到小型消費電子產品中，如我們交流、學習、工作、檢索和娛樂時使用的手機和筆記本電腦等。LIB推動了下一代純電動汽車、插電式混合動力汽車（PHEV）的發展，促進太陽能、風能等可再生能源的大規模電網存儲，為無化石燃料社會開辟了可能性。
隨著LIB的廣泛應用，特別是在其進入交通運輸行業之后，鋰（Li）和鋰基化合物的大量使用、全球鋰源儲量不足以及鋰源地域分布不均等問題導致LIB價格上漲并帶來諸多困擾。鋰資源的稀缺性是導致LIB價格上漲的決定性因素。由于鋰的高反應活性，鋰在自然界中只能以化合物的形式存在。鋰的地殼存儲豐度為0.0017%（質量分?jǐn)?shù)）。根據美國地質調查局（USGS）數據顯示，2017—2020年，全球鋰儲量分別為1400萬噸、1600萬噸、1400萬噸、1700萬噸。碳酸鋰（Li2CO3）是LIB正極材料生產過程中所需的一種重要化學品。預計在未來6年內，碳酸鋰平均年消耗量將增長16.7%。如果不進行電池回收，全球鋰儲量只可維持LIB行業運行28年。此外，由于全球鋰資源地域分布的不均勻性，鋰資源短缺的現狀將會對電動汽車市場的供應產生一定的威脅。2019年，作為鋰儲量最大的國家，智利的鋰儲量約為860萬噸[圖4（a）]，鋰儲量第二到第五的國家分別是澳大利亞（280萬噸）、阿根廷（170萬噸）、中國（100萬噸）和美國（63萬噸）。電動汽車市場的逐步擴張將給鋰資源的供應帶來相應壓力，進而導致全球鋰價格的上漲。

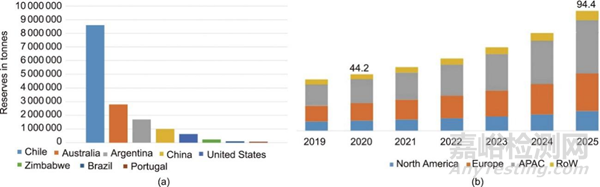

圖4 （a）2019年全球鋰資源儲量排名
來源：美國地質調查局，已許可。
（b）全球鋰離子電池市場規模（10億美元）
RoW：世界其他地方。
來源：國際能源署，已許可。
預計在未來10年，全球LIB市場規模將持續增長，從2017年的不到300億美元增長到2025年的900多億美元[圖4（b）]。LIB驅動的純電動汽車、插電式混合動力汽車的需求不斷增加，電動汽車行業將持續推動LIB市場規模的擴張。2019年，亞太地區（APAC）在全球LIB市場中占據主導地位，中國仍處于電子設備生產國的世界領先地位。2019年，最大的LIB生產商包括松下三洋（日本）、索尼（日本）、寧德時代（CATL，中國）、三星（韓國）和LG化學（韓國）。LIB市場的不斷擴張引發人們對鋰儲量短缺及價格上漲問題的擔憂。鑒于鋰資源的持續消耗和成本上升，世界鋰儲量似乎無法同時滿足交通運輸和電網應用兩大行業持續增長的市場發展需求。基于此，亟需開發一種可替換、安裝靈活且可拓展、成本效益高、節能環保、與LIB性能和商業化模式相匹配的電池系統。
二、鋰離子電池的潛在替代技術
（一）室溫鈉離子電池的復興
地殼中的鈉（Na）儲量十分豐富[圖5（a）]，鈉具有與鋰相似的物理化學性質，因此鈉基電化學儲能在大規模電力存儲和電網開發中具有重要的應用前景。例如，基于Na/NiCl2系統的高溫ZEBRA電池、高溫Na-S電池均已在固定或移動式儲能中成功取得商業化，充分證明了鈉基可充電電池的發展?jié)摿?。然而，約300 ℃的工作溫度將導致安全問題，并且降低鈉離子電池（SIB）的儲放電能量效率。因此，室溫（RT）SIB被認為是最具發展前途的LIB替代技術。
圖5 （a）地殼元素豐度示意圖
（b）鈉離子電池結構示意圖
（c）二次電池中Li+和Na+物理化學性質的比較
SHE：標準電極電勢；PC：碳酸丙烯酯。
在電池發展200年的歷史長河中，SIB的研究與LIB的開發幾乎同時起步。20世紀70年代，首次提出了TiS2儲鋰的電化學活性及其儲能的可行性。20世紀80年代初，人們隨后發現鈉離子插入TiS2的可行性。石墨作為一種低成本和中等存儲容量的LIB負極材料，推動了LIB在20世紀90年代的迅猛發展。但石墨作為負極材料不能嵌入Na+，因而大幅限制了SIB的發展。2000年，人們發現硬碳（HC）材料中儲存鈉離子的可行性，硬碳可提供類似于石墨中存儲的Li+的容量，重新激發了人們對SIB的研究興趣。
（二）鈉和鋰的比較
SIB的復興可暫緩一些因鋰儲量缺乏及價格上漲所引起的市場焦慮，為L(zhǎng)IB提供了一種互補策略。隨著可再生能源技術的不斷滲透，SIB及其材料科學獲得了越來越多的研究關注。SIB組分和電化學反應機理與LIB基本相同。兩者的主要區別是載流子的不同，前者為Na+，后者為L(zhǎng)i+。SIB材料化學迅速發展的主要原因可歸屬于這兩種堿金屬元素相似的物理化學性質。
首先，除了使用Na+作為載流子，SIB的工作原理和電池結構與商業化LIB相似。如圖5（b）所示，典型的SIB由4種主要成分組成：正極（通常是含鈉的化合物）、負極（不一定含鈉）、電解質（液態或固態）和隔膜。正極通常是層狀金屬氧化物和聚陰離子型化合物。在充電過程中，Na+從正極脫出隨后嵌入負極，電流通過外部電路沿反方向運動。放電時，Na+離開負極重新返回正極，這一過程稱為“搖椅電池”原理（rocking-chair principle）。這些相似之處使人們對SIB技術有了初步的了解，SIB相關研究呈現快速增長之勢。
此外，SIB材料合成的方法和路線可以參考借鑒LIB材料制備過程。只需對用于LIB（如袋狀電池、方殼電池、圓柱電池）生產的現有基礎設施稍作調整即可直接用來制造SIB。生產制造的相似性正在推動SIB公司的成立，如英國法拉第公司（Faradion, Ltd.）和中國中科海鈉科技有限責任公司（HiNa Battery Technology Co., Ltd.），進而加速SIB商業化進程。
從這兩種元素的固有屬性角度分析，鈉和鋰之間存有一些共性。鈉和鋰物理化學特性之間的詳細比對可進一步表明為什么Na+在儲能方面與Li+同等重要。鋰和鈉都位于元素周期表第Ⅰ主族，被稱為堿金屬元素。二者均擁有一個屬于s軌道的最外層電子，因而具有高反應活性。圖5（c）展示了兩種元素的基本物理化學參數，這些參數對于儲能用SIB的開發非常重要。
Na+比Li+具有更大的離子半徑（1.02 vs 0.67 Å, 1 Å = 10-10 m）和原子質量（23 vs 6.94 g·mol-1），即在SIB中的電化學當量是LIB中的三倍多。這些差異將導致Na+與Li+相比可能表現為更差的傳輸動力學、更低的相穩定性及中間相的形成、低固溶性、不利的質量能量密度和體積能量密度以及更低的工作電壓平臺。
此外，氧化還原電位是鋰和鈉比較時的另一重要參數。鈉的標準電極電勢高于鋰（-2.71 vs -3.02 V），因此在大多數情況下限制了負極材料的電壓極值，通常表現為比LIB低的能量密度。然而，載流子的質量只占活性物質總質量的一小部分，因而對電極材料理論比容量的影響較小。以LiCoO2和NaCoO2正極材料為例，兩者具有基本相同的晶體結構，且都是基于單電子的Co3+/Co4+氧化還原反應，因此兩者理論比容量（274 mA·h·g-1和235 mA·h·g-1）的差異就不大。比容量的降低可以通過材料結構改性來補償。此外，鈉具有更大的摩爾體積（39.3 Å每個Na原子，21.3 Å每個Li原子），導致鈉金屬的體積比能量比鋰金屬低得多。但同樣的分析可知，LiCoO2正極和NaCoO2正極之間的體積比容量是非常接近的。由此可見，未來SIB功率/能量密度的欠缺可通過Na+技術得以實現，而非鈉金屬。因此，SIB被認為是LIB最優的潛在替代策略之一。
此外，Na+較大的離子半徑帶來了獨特的優勢，即更加靈活的電化學活性及更低的脫溶劑化能。Li+和過渡金屬離子（Mx+）之間的離子半徑差異較大，通常會引起材料設計靈活性的降低。相比之下，鈉基體系比鋰基體系更容易實現靈活的固相結構，并且具有較高的離子電導率。β-Al2O3就是一個典型的例子。Na+嵌入β-Al2O3后具有完美的尺寸和高導電性。在鈉基體系中更容易獲取不同過渡金屬元素Mx+堆疊方式的過渡金屬氧化物材料。類似地，鈉快離子導體（NaSICON）家族的晶體結構比鋰快離子導體（LiSICON）材料復雜得多。更重要的是，NaSICON材料的鈉離子電導率要遠高于LiSICON材料的鋰離子電導率。
另一方面，對不同非質子極性溶劑的系統研究表明，Na+較大的離子半徑使其去溶劑化能較低。Li+和Na+具有相同的電價，因此更小離子半徑的Li+具有比Na+更高的表面電荷密度。Li+只有通過與極性溶劑分子共享更多的電子才能獲得熱力學上的穩定。也就是說，Li+可以被認為是一種路易斯酸。因此，高度極化的Li+需要相對較高的去溶劑化能才能實現Li+從液態（電解質）到固態（電極）的轉移，這一過程也將使得轉移阻抗明顯增加。由于去溶劑化能與發生在液體/固體界面的轉移動力學密切相關，因此相對較低的去溶劑化能對高功率SIB的設計具有顯著優勢。
（三）SIB的優勢
作為L(zhǎng)IB最具成本效益的一種潛在替代技術，室溫SIB表現出諸多優勢。圖6對比分析了當前市場上三種已建立的可充電電池技術：SIB、LIB、鉛酸電池（LAB）。

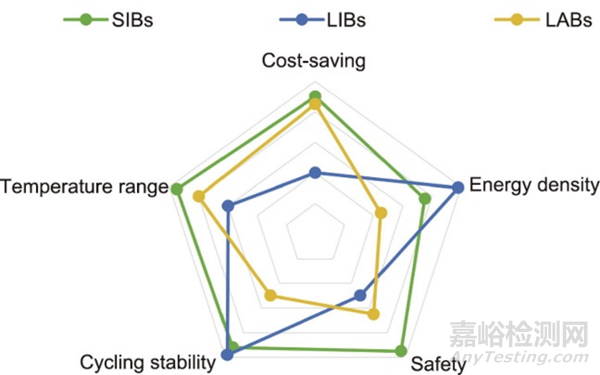

圖6 可充電電池技術（鋰離子電池、鈉離子電池、鉛酸電池）特性比對雷達圖
1.成本降低
地殼中鈉儲量為2.27%，是地球上含量第七豐富的元素，也是含量第五豐富的金屬元素。海洋中鈉的含量約為1.08 × 104 mg·L-1，全球地理分布均勻。可以從海水中提取鈉，這也意味著地球上的鈉儲量幾乎是“取之不盡、用之不竭”的。此外，從天然礦物質的成分及相應的晶體結構信息中不難發現鈉是許多天然礦物質的主要成分。含鈉化合物的儲量十分巨大，相對含鋰化合物而言則便宜得多。以碳酸鹽材料為例：生產碳酸鈉的前驅體天然堿的成本為每噸135~165美元，而2010年碳酸鋰的價格為每噸5000美元。因此，如果電極和電解質材料中不包括稀有元素，那么可以預測SIB的成本則會大幅下降。
此外，鋁（Al）箔可以用作SIB正極和負極的集流體。而在LIB中，負極的集流體必須選擇銅箔，因?yàn)殇X在低電位下與鋰發生合金化反應，但與鈉不反應。而且銅箔比鋁箔更貴、更重。電池極鋁箔價格約為每米70美元，比每米210美元的電池極銅箔便宜得多。因此鋁箔集流體的使用大大降低了SIB的總體成本。
綜上所述，SIB與LIB具有類似的“搖椅電池”原理，可以共用相似的生產方式與制造工藝。因此SIB不僅在商業應用中而且在生產/制造方面，都將是具有發展前途的LIB替代技術之一。此外，從LIB到SIB的技術過渡不需要額外的經濟成本。然而，電池成本分析不僅是材料成本單方面的問題，必須綜合考慮各方面因素，比如電極設計、電池結構、電池折舊以及制造和加工成本等其他重要因素。Berg等通過成本-能量分析對LIB和SIB的成本進行比對發現：盡管SIB的材料成本低廉，但基于HC||NVPF鈉離子全電池的成本高于石墨||磷酸鐵鋰（LFP）鋰離子全電池，兩者的成本分別為320美元·(kW·h)-1和280美元·(kW·h)-1。Peters等應用電池性能和成本（BatPac）模型對比分析了基于三種不同化學成分的18 650型號電池的最終價格：LFP電池的價格最高[230歐元·(kW·h)-1]；其次是英國法拉第公司生產的HC||鈉鎳錳鎂鈦基氧化物（NMMT）SIB [223歐元·(kW·h)-1]；鋰電三元電池（鎳鈷錳氧化物，NMC）的價格最便宜，為168歐元·(kW·h)-1。以上結果表明，活性物質的能量密度是決定每千瓦時存儲容量總價格的一個重要成本因素。換句話說，獲取高能量密度的活性材料對進一步開發具有成本效益的SIB是非常有益的。
2.能量密度
依據SIB的材料化學和所用技術，SIB的能量密度比LAB高1~5倍，但卻普遍認為SIB永遠不會達到或超過LIB的能量密度。人們?nèi)菀妆贿@種理解所誤導，因?yàn)樗鼉H僅簡單地考慮鈉和鋰的原子質量以及Na+/Na相比于Li+/Li更高的氧化還原標準電極電勢。這種理論僅適用于鋰金屬或鈉金屬作為負極時的鋰/鈉金屬電池。在可充電二離子電池中，負極可以是由除堿金屬自身外的任何具有電化學活性的物質。重要的是，要認識到可充電離子電池的能量密度是由組成離子電池的正極和負極材料的容量以及輸出電壓所決定的。嚴格地說，電池的輸出電壓是由電池反應的吉布斯自由能變化決定的。鋰離子和鈉離子的嵌入電位與電極材料結構密不可分。一般來說，正極和負極的工作電位差越高，單體電池的工作電壓就越高。根據以上分析可以認為SIB的能量密度不一定低于LIB。
原則上，高能量密度SIB并非遙不可及。近期的研究已經發現了一些與LIB表現相當或具有更優電化學性能的SIB電極材料。研究表明SIB的工作電壓較低，這是因?yàn)榇蠖鄶?shù)情況下SIB正極材料的氧化還原電位偏低。從能量角度分析，Na+嵌入主體結構時不如Li+嵌入時有利。令人鼓舞的是，幾種已報道的NaSICON型正極材料的氧化還原電位高于4.0 V，證明實現高電壓SIB的可能性。盡管存在一定的挑戰性，未來開發高電壓SIB可以通過開發新型高性能SIB電極材料得以實現。值得注意的是，使用質量更輕的鋁箔作為集流體將有利于進一步提高SIB的能量密度。
3.安全性
眾所周知，含鉛化合物具有較強的毒性，對人體健康有害。盡管已證實LAB在運行過程中很安全，但其酸性電解質具有腐蝕性，在一定程度上會引起環境問題。此外，盡管LAB回收被認為是一項行之有效的計劃，但處置不當或鉛開采和制造過程中導致的鉛泄漏仍是不可避免的。
如果處理得當，LIB是非常穩定的，但在物理損傷、過度充電、短路和暴露在高溫條件下等特殊情況時將會引發熱失控（TR）現象。LIB的TR事故與其高能量密度以及易燃的有機電解液的使用密切相關。SIB電解液體系可以使用與LIB電解液相同的溶劑材料。HC材料和碳酸丙烯酯（PC）溶劑之間的兼容性更高，這也是SIB優于LIB的另一直接優勢。因此，在SIB設計中，可以使用更高PC含量的電解質，從而避免使用LIB優選的高易燃的碳酸二乙酯（DEC）和碳酸二甲酯（DMC），這將有助于顯著提高SIB安全性。
除了電解液的影響，SIB體系可實現零能量存儲與運輸是SIB從安全角度展現的另一直接優勢。當電壓下降過低時，為最大程度減少銅箔溶解的可能性，LIB需要保持在特定的電池荷電狀態（SOC），即剩余電量約30%時進行運輸。這一要求不僅帶來了極大的安全風險，而且還導致運輸過程中額外的成本。使用鋁箔作為集流體的SIB則不會受到這一問題的困擾。事實上，SIB可以在0 V的完全放電狀態下存儲和運輸；也就是說，SIB具備零能量存儲和運輸?shù)目赡?。研究表明，SIB長時間保持在0 V幾乎不會影響其容量和電池性能。零能量?jī)?chǔ)存和運輸被視為一種極限安全條件，也是SIB優于商業化成熟的LIB的另一主要優勢。
三、鈉離子電池全球商業化與發展戰略
SIB由于材料成本低、電化學性能好、安全性高，在多個應用領域都被認為是LAB和LIB儲能的潛在技術。然而，為做好市場準入，SIB仍需應對嚴峻的挑戰。SIB的性能主要取決于其所涉及的電池化學，因此，依據不同的應用場景可設計組裝不同的SIB原型。特別是開發能量密度高、循環穩定的高性能電極材料尤為重要。正極材料在控制電池的總成本和能量密度方面起著決定性作用。具有商業化應用前景的SIB正極材料可分為三類：層狀金屬氧化物、聚陰離子型材料和普魯士藍類化合物。這些正極材料由于較高的質量和體積能量密度，在各類SIB材料中脫穎而出，并被成功應用于商業SIB產品中。負極材料為電池提供低電化學反應電位?？紤]SIB的總體能量密度，需要開發理論電位低、比容量高的負極材料。
（一）英國法拉第公司
法拉第公司由Jerry Barker、Chris Wright和Ashwin Kumaraswamy三人于2011年在英國創立，是世界上第一家非水系SIB公司，旨在研究和開發可充電SIB。自成立以來，法拉第公司一直專注于開發非水系SIB技術并將其推向市場。法拉第公司總部位于英國謝菲爾德，擁有一支具有豐富技術和經驗的專業電池技術團隊。法拉第公司發展了具有戰略性、廣泛性和延展性的知識產權組合（IP），涵蓋21個專利家族（其中8個已授予）。法拉第公司專注于SIB技術的三個關鍵領域：電池材料、電池基礎設施、安全與運輸。法拉第公司在這一領域擁有比其他SIB公司更多的專利，鞏固了其作為世界非水系SIB市場領導者的地位。
法拉第公司研發的非水系SIB基于層狀金屬鎳酸鹽正極、硬碳負極和有機電解液體系。通過大量的測試來篩選活性材料組合，使活性材料能夠在比容量、循環穩定性、倍率性能和安全性等方面展現最佳的整體電化學性能。
起初，法拉第公司對正極材料的研究主要集中在聚陰離子型材料上。聚陰離子型正極材料具有高電壓、高結構穩定性等特點。法拉第公司在2011年9月和2012年2月分別申請了關于混合磷酸鹽和硫酸鹽聚陰離子材料的兩項專利。盡管聚陰離子型正極材料具有較高的放電電壓和良好的循環性能，但低可逆比容量（<100 mA·h·g-1）無法滿足大功率應用的需求。因此，法拉第公司迅速將研究重點轉向具有較高理論比容量的層狀金屬氧化物正極材料。自2012年以來，法拉第公司一直致力于研究結構豐富且復雜的各類含鈉層狀金屬氧化物電極材料。法拉第公司生產的第一代電池材料為具有典型O3相結構的Na0.950Ni0.317Mn0.317Mg0.158Ti0.208O2，可達公斤級。法拉第公司第一代正極材料以可逆的Ni2+↔Ni4+氧化還原反應和不可逆的O2-氧化還原反應為基礎，在1.0~4.3 V的電壓窗口范圍內，以±C/10的速率循環，可提供157 mA·h·g-1的比容量，具有較高的能量和良好的循環性能。該材料用于法拉第公司第一代電池包的演示，包括電動自行車和電動滑板車。隨后，法拉第公司將研發重點轉移到第二代正極材料上，使用不同O3/P2比例混合的O3-P2復合材料。P2相的化學計量比為Na0.677Ni0.300Mn0.600Mg0.033Ti0.067O2。在半電池中，在C/5電流密度下，4.35~2.00 V、4.25~2.00 V和4.40~2.00 V的不同電壓窗口下的理論比容量分別為156 mA·h·g-1、147 mA·h·g-1和121 mA·h·g-1 [圖7（a）]。與硬碳負極組裝的鈉離子全電池在1.00~4.00 V電壓范圍下可以穩定循環超過3000次，容量損失率為20%。法拉第公司設計的SIB不僅提供了較高的能量密度，而且在相對較高的電流密度下也表現出優異的倍率性能。在O3-P2復合相正極||HC 0.1 A·h袋式電池中，在4C和10C循環時分別實現了91%和84%的高容量保持率。值得注意的是，法拉第公司的SIB還為包括電動汽車和便攜式電子設備在內的關鍵終端用戶應用展示了快速充電的能力。安全充電接受度高達4C（總充電時間為15 min），且在首次充放/電階段C/5循環時容量沒有下降[圖7（b）]。

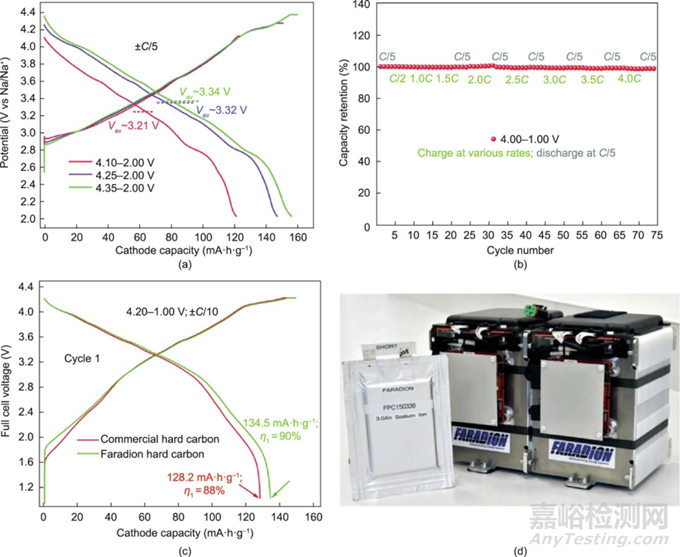

圖7 法拉第公司鈉離子電池產品
（a）法拉第公司第二代正極材料在半電池中C/5電流密度時不同電壓窗口下的充放電曲線
（b）法拉第公司第二代正極材料‖硬碳0.1 A·h全電池快充性能：4C充電（15 min充滿）沒有明顯容量損失
（c）法拉第公司第二代正極材料‖硬碳0.1 A·h全電池中硬碳負極的高首次庫倫效率（≥ 90%）
（d）法拉第公司3.0 A·h軟包電池及400 W·h電池照片
（d）來源于法拉第公司，已許可。
負極材料方面，法拉第公司從電池整體性能和商業化的重要性等方面進行綜合考慮，對硬碳材料開展基礎研究工作。從工業化應用角度來看，選用硬碳作為SIB負極材料，在成本、規?；⒄駥?shí)密度、表面積和可達純度等方面均展現出一定優勢。法拉第公司研發的硬碳負極材料在C/20時的放電比容量超過330 mA·h·g-1，當使用碳酸酯溶劑的電解液時，其初始庫倫效率可超過91% [圖7（c）] 。此外，法拉第公司還探索了NaPF6鹽的碳酸乙烯酯（EC）∶DEC∶PC = 1∶2∶1（質量分?jǐn)?shù)之間的比例）混合溶劑體系，并添加一定添加劑作為其第一代SIB有機電解液，以提高法拉第公司SIB的整體電化學性能。
基于上述先進的設計理念，法拉第公司32 A·h袋式SIB在1.0~4.2 V電壓窗口下，可提供高達140~160 kW·h·kg-1的能量密度，循環壽命可達1000次或3000次。這種SIB的綜合性能預測介于商用LiFePO4電池和LiCoO2電池之間，可作為電動交通工具（如電動滑板車、電動人力車和電動自行車）的低成本電池，是LAB的絕佳替代產品。圖7（d）顯示了法拉第公司的一個3 A·h袋式電池及一個400 W·h電池組（能量密度約為80 W·h·kg-1）。與LAB相比，SIB具有更高的能量密度；與LIB相比，SIB可在更寬的溫度范圍內循環使用。因此法拉第公司的SIB在作為啟動-照明-點火12 V電池或48 V輕度混合動力電池方面具有應用潛力。
（二）中科海鈉科技有限責任公司
中科海鈉科技有限責任公司（以下簡稱中科海鈉）位于中國江蘇省溧陽市，是國內外領先的SIB研發與生產的高新技術型企業。中科海鈉依托中國科學院物理研究所，于2017年注冊成立，是國內首家聚焦高功率、長循環壽命、低成本、高安全SIB產品的研究、開發和商業化的高科技公司。中科海鈉現擁有以陳立泉院士、胡勇勝研究員為技術帶頭人的核心技術研發團隊，擁有多項最先進的SIB核心技術。
自2011年以來，由胡勇勝研究員帶領的研發團隊在物理所三十多年LIB研究積累的基礎上，致力于SIB技術的探索和發展。成立之初，中科海鈉就一直致力于探索和開發基于低成本、高性能、高安全環保SIB的新一代儲能系統?，F(xiàn)在，中科海鈉已布局多項知識產權組合和電池制造專利，將更多令人興奮的電池產品推向市場。中科海鈉在新型電極材料、關鍵部件、電池制造和應用方面申請了三十多項涵蓋SIB核心技術的專利。其中，已授權12項，其中美國專利1項，日本專利1項。
中科海鈉的SIB產品以獨特的銅（Cu）基氧化物和無煙煤衍生的軟碳作為正極和負極材料。2014年，研究團隊首次在P2相Na0.68Cu0.34Mn0.66O2材料中發現了Cu3+/Cu2+氧化還原反應的電化學活性。這不僅是一項具有創新性的基礎性研究，也是利用銅元素制備低成本、環保友好的新型層狀氧化物正極材料的重大突破。與廣泛應用于LIB正極材料的鎳（Ni）和鈷（Co）類似，銅的引入提高了電子導電性和整體的Na+存儲性能。值得注意的是，CuO的價格只有NiO價格的一半?；贑u3+/Cu2+氧化還原反應，P2-Na0.68Cu0.34Mn0.66O2材料在2.50~4.20 V范圍內以C/10的電流密度（相當于10 h每結構單元脫嵌0.34個Na）輸出約70 mA·h·g-1容量，并表現出約3.7 V（相對Na+/Na）的高平均電壓平臺。為了提高SIB正極材料的比容量，中科海鈉選擇將低成本的鐵元素（Fe）引入氧化物的晶格中。在相同的電壓窗口下，P2-Na7/9Cu2/9Fe1/9Mn2/3O2材料在10 mA·g-1時的放電容量可達約90 mA·h·g-1。值得注意的是，這種材料具有優異的空氣/水穩定性，在水中浸泡后其晶體結構仍保持良好。2015年，通過精確控制Cu、Fe和錳（Mn）的原子比，研發團隊設計并成功合成了O3型Na0.9Cu0.22Fe0.3Mn0.48O2材料，其可逆容量（在2.50~4.05 V電壓窗口下，在10 mA·g-1電流密度循環時）約為100 mA·h·g-1。為了實現比容量最大化和成本最小化，中科海鈉嘗試?yán)肅u-Fe-Mn基氧化物與Li的結合，實現在2.50~4.00 V下，電流密度為10 mA·g-1時，比容量高達130 mA·h·g-1的目標。上述正極材料的充放電曲線如圖8（a）所示。
圖8 中科海鈉鈉離子電池化學與技術
（a）Cu基氧化物正極材料
（b）無定型負極材料的典型首次充放電曲線
（c）中科海鈉30 kW/100 kW·h鈉離子電池儲能系統照片
在深入了解鈉離子存儲機理的基礎上，中科海鈉還開展了使用非晶碳材料作為SIB負極材料的相關研究。圖8（b）即為采用由中科海鈉自主知識產權生產的軟碳材料在鈉離子半電池中的代表性電化學數據。2016年，中科海鈉就報道了一種成本低廉、安全性高的熱裂解無煙煤（PA）負極材料。在半電池中，PA負極在0~2.0 V時具有222 mA·h·g-1的高鈉離子存儲容量。PA負極與Na0.9Cu0.22Fe0.30Mn0.48O2正極組裝的鈉離子袋狀電池可以實現約100 W·h·kg-1的能量密度和良好的循環穩定性。該負極合成方法簡單、成本低、碳產率高達90%以上，具有廣闊的實際應用前景。此外，中科海鈉還使用瀝青（碳收率為67%）前驅體大規模生產制備SIB負極材料。經過簡單的空氣預氧化處理，瀝青生成的軟碳可提供300.6 mA·h·g-1比容量，且首次循環庫倫效率高達88.6%。中科海鈉又率先申請了下一代專有碳質負極材料專利，選用甲醛樹脂（PF）作為前驅體，乙醇作為造孔劑。所獲得的最佳碳負極的Na+存儲容量約為410 mA·h·g-1，超過了LIB石墨負極材料中鋰離子的存儲容量。當與NaNi1/3Fe1/3Mn1/3O2匹配時，組裝成的袋式全電池的能量密度約為300 W·h·kg-1，初始庫倫效率為83%。
基于上述電極材料研發，中科海鈉研發出了NaCP08/80/138等不同規格型號的鈉離子軟包電池，以及NaCR26650、NaCR32138等圓柱型SIB，具有國際領先水平的鈉離子存儲綜合性能。中科海鈉的SIB技術進展如下。①工作電壓為3.2 V；②工作溫度為-40~80 ℃，55 ℃時容量保持率高于99%，-20 ℃時容量保持率超過88%；③循環壽命超過4500周（容量保持率為83%，2C/2C）；④能量密度超過145 W·h·kg-1；⑤倍率性能：5C倍率下容量超過90% 1C倍率下容量；⑥存儲性能：100% SOC常溫存放28天荷電保持94%以上額定容量，荷電恢復超過99%額定容量；⑦安全性符合國家標準GB/T31845-2015。
中科海鈉專注于先進的SIB技術，該技術有望在電力運輸、家用儲能、工業儲能等各種關鍵電力和工業領域獲得應用。2018年，中科海鈉首輛SIB低速電動汽車亮相；2019年，首座SIB儲能系統（30 kW/100 kW·h）問世[圖8（c）]。
（三）阿奎恩能源有限公司（Aquion Energy, Inc.）
阿奎恩能源有限公司（以下簡稱阿奎恩能源）于2008年在美國賓夕法尼亞州匹茲堡（Pittsburgh, Pennsylvania, USA）創立。該公司致力于開發水系SIB（鹽水為電解質），將其作為L(zhǎng)IB和其他電網儲能系統的替代技術。阿奎恩能源研發的水系SIB使用錳基氧化物正極、鈦（Ti）基磷酸鹽負極、水系電解液（低于5 mol·L-1的Na2SO4溶液）和合成棉隔膜。其水系電解液比非水系電解液更容易使用，簡化了制造工藝，大大降低了材料成本。2011年，阿奎恩能源的單個電池組能量密度即可達到1.5 kW·h，一個集裝箱大小的單元組的能量密度即可實現180 kW·h。2014年，阿奎恩能源推出了第二代混合水離子（AHI）電池，其能量密度提高了40%，單體電池的能量密度達到2.4 kW·h，電池組能量密度達到25.5 kW·h。
阿奎恩能源自主知識產權的AHI電池采用環保的電化學設計，是全球首批通過“亞馬遜氣候友好認證”（Cradle to Cradle Certified）的SIB產品。與LIB中使用的易燃的有機溶劑和LAB中使用的腐蝕性硫酸作為電解液相比，阿奎恩能源的Aspen電池被認為不易燃、不易爆，由資源豐富且無毒的材料制成的市場上最清潔、最安全的電池，以滿足大眾、商業或工業儲能應用需求。Aspen電池的額定功率為2.2 kW·h，電壓為48 V，為滿足不同的配置需求可以進行串聯或并聯設計。圖9清晰地展示了具有靈活結構設計的Aspen電池組。
圖9 阿奎恩能源的電池模組產品展示
來源：阿奎恩能源有限公司，已許可。
為促進水系SIB在能源領域的發展，阿奎恩能源致力于改善水系SIB化學及其電池綜合性能。阿奎恩能源在不斷提高水系SIB能量/功率密度、循環壽命和減少容量衰減率等方面付出努力。這種環境可持續、安全、經濟的新型電池化學將很快得以完善，使得阿奎恩能源的水系電池成為具有發展前途的儲能應用的選擇。
（四）Novasis Energies有限公司
Novasis Energies有限公司是由一家初創公司（由John B. Goodenough團隊的學術科研人員于2010年創立）發展而來，之后在由美國夏普實驗室的前研究人員在2012至2016年間獲得高級研究計劃署-能源（ARPA-E）的資助下進一步發展壯大。Novasis Energies專注于設計、開發和制造用于移動和固定儲能應用的創新SIB解決方案。Novasis Energies聚焦普魯士藍類化合物（PBA）正極和HC負極的非水系SIB技術。PBA是一種典型的鈉離子插層主體材料，已被證實是一種無毒顏料，具有廣泛的應用前景。其化學式通常為AMFe(CN)6，其中A表示堿金屬離子，M表示過渡金屬陽離子。Novasis Energies商業推廣的PBA正極材料NaxMnFe(CN)6具有約160 mA·h·g-1的高比容量，接近其理論比容量值，10C容量是0.1C容量的約83%。得益于HC負極材料相對較低的嵌鈉電位和PBA基正極材料3.5 V左右的單一平坦的充放電平臺，Novasis Energies SIB的平均輸出電壓為3.2 V。不同尺寸或容量的袋式電池可以實現100~130 W·h·kg-1或150~210 W·h·L-1的能量密度。此外，PBA正極材料的合成方法相當簡單，易于規?；a(chǎn)。PBA材料往往通過共沉淀反應過程制備獲得，其中Mn2+與亞鐵氰根離子反應形成菱方相NaxMnFe(CN)6晶體，整個過程在水溶液中進行，不需要高溫煅燒步驟。此外，該過程中所涉及的所有化學原料都很容易獲取，不需要使用稀有元素和有害物質。綜上所述，PBA材料在規?；a(chǎn)和制造方面展現較大發展前景，與其他LIB和SIB正極材料相比，可大幅降低能源消耗和制造成本。
（五）Natron Energy有限公司
Natron Energy是一家總部位于美國加利福尼亞州圣克拉拉市（Santa Clara, California, USA）專注于水系SIB技術研發與生產的美國電池企業。該企業面向多種能源存儲應用領域，包括關鍵的備用電力系統、交通運輸、材料加工、可再生能源平滑、微電網和調控服務等進行SIB技術開發。Natron Energy（前身為Alveo Energy）于2012年依托斯坦福大學成立。Natron Energy主推基于PBA正極材料的先進水系SIB技術，聚焦高功率密度、低成本、快充速率、長壽命、高安全的SIB產品。Natron Energy的PBA電極在鈉離子電解液的穩定電化學窗口內通過單相反應機制進行充放電，有效地消除了轉換反應所產生的不可逆相變，并有效解決了限制LIB和LAB壽命的電解液分解問題，使電池安全性提高。Natron Energy的BlueTray 4000電池產品通過美國安全試驗所（Underwriters Laboratories, UL）的安全認證。其PBA基電池產品具備一定快充能力，可在兩分鐘或更短的時間內放電，并在8 min內完成充電（0~99% SOC）。值得注意的是，Natron Energy電池可提供5年或更長時間的使用壽命，可進行35 000次循環而無容量損失。結合其低成本和易于規?；碾姵靥匦?，Natron Energy主要面向靜態儲能應用（數據中心、電動叉車和小型電網等）。Natron Energy分別于2019年和2020年獲得了3500萬美元D系列資金資助和ARPA-E提供的2000萬美元資金資助，在提高電池能量密度和擴大電池生產規模方面進行不斷努力。
四、結論與展望
隨著綠色能源和綠色經濟的社會轉型，提高可再生能源的利用率勢在必行。將可再生能源并入當前電網或未來的智能電網中，首要問題是解決可再生能源固有的間歇性問題。因此，開發具有成本-經濟效益的EES十分必要。室溫SIB作為一種新興的儲能技術，因其豐富的鈉資源和與商業LIB相似的電化學行為，受到了廣泛的關注。從實際應用角度出發，每千瓦時成本和每循環壽命成本是最為重要的指標參數。因此，在電池尺寸不是首要考慮因素的大型電站或電網應用中，SIB不失為一個具有發展前景的EES的選擇。
目前，SIB面臨的最關鍵挑戰是實現高能量密度和長循環壽命。電池優異的電化學性能取決于其所涉及的材料科學。從電池級別到實際應用化生產，即使是目前最先進的SIB技術也仍面臨諸多基本科學問題亟待解決。下文總結了下一代SIB化學與技術面臨的關鍵挑戰。
（一）負極材料
由于用于LIB的石墨負極材料不能直接用于SIB，因此人們提出了替代性的碳質材料用作SIB負極材料，如具有低脫嵌鈉電位的硬碳/軟碳材料。到目前為止，SIB碳基負極材料可以實現約300 mA·h·g-1的比容量，已接近其理論極限。此外，碳質材料通?？蓮母鞣N生物質材料和化學工業副產品中獲得，它們?yōu)楣潭ê鸵?guī)模化電網的儲能應用帶來了成本和環境效益。然而，初始庫倫效率低是碳基負極材料面臨的最本質問題，這主要是由固體電解質界面（SEI）的形成和部分Na+的消耗造成的。因此，在挖掘Na+儲存機理和結構-轉變演化規律的基礎上，迫切需要開展減輕初始容量損失的研究工作。為提高初始庫倫效率，通過添加犧牲性鹽來調控電解液和電極之間的界面是一種可行的解決方案。
（二）正極材料
聚陰離子型正極材料因聚陰離子基團的誘導效應及相對較高的分子質量，與層狀氧化物正極材料相比，往往表現為高電壓、低容量的性能。得益于其堅固且開放的框架結構，聚陰離子型正極材料表現出優異的循環穩定性、熱穩定性和高安全性。聚陰離子材料的最大缺點是其固有的低電子電導率。此外，使用一些電化學活性元素（如釩）會引起一定的環境風險。PBA具有高的能量密度和良好的結構穩定性，因而在水系SIB中展現出廣闊的發展?jié)摿Α１M管如此，PBA晶格中固有的配位水成分會與有機電解液發生副反應，因而限制了PBA材料在非水系SIB中的應用。PBA材料的另一制約因素來自于其制備合成過程，PBA的大規模生產制造面臨較大安全隱患，如氰根離子的泄漏或者有毒廢物的產生。
在層狀金屬氧化物正極材料方面，成本和性能是其實際應用化推廣中最為敏感的兩大參數。選用貴金屬元素，如鈷和鎳參與材料化學組成的設計，無疑會對提高電池能量密度和整體電化學性能產生有利作用，但也會無意中削弱SIB的成本優勢。強烈建議開發材料組成中不含鈷和鎳且具有相同或更優儲鈉性能的層狀氧化物材料。低成本的錳基層狀氧化物表現出較高的比容量和較合適的工作電壓，具有一定的競爭性。采用摻雜或取代策略，通過原子比例的精準調控優化其化學組成，可顯著提高錳基層狀氧化物材料的電化學性能。開展陰離子氧化還原行為（可逆的O2-到On-的轉變）的深入研究，進一步解析異常高容量行為的本質原因及作用機理仍十分必要。
盡管如此，層狀氧化物材料的實際應用化之路仍然面臨著空氣濕度敏感和鈉缺陷的嚴峻挑戰。盡管在生產過程中通過干燥處理來實現空氣穩定性，但這也必然會增加生產制造的成本。保護層包覆、晶格摻雜和（或）乙醇洗滌等創新手段已被證實可以緩解層狀氧化物空氣穩定性差這一問題。在減少鈉缺陷（層狀氧化物的化學式中通常存在25%~40%的鈉缺陷）和減輕連續副反應方面，使用犧牲性鈉鹽已被證實是可行的。然而，仍需對所選鈉鹽的化學性質和相應的補償機制開展深入了解與研究。
（三）電解液
迫切需要研究開發具有特定配方、組成優化（溶劑、鈉鹽和添加劑）的新型電解質體系。大規模EES的應用對SIB的綜合性能提出了更高的要求，SIB需要在更加嚴苛的氣候和間歇條件下很好地發揮性能，因此SIB所使用的有機電解液體系應具有更寬的溫度耐受區間以確保其安全穩定的運行。此外，在延長循環壽命和提高安全運行的電解液體系設計方面仍存在較大的改進空間。例如，離子液體的修飾或固態電解質都已初見成效。特別是，電解液/電極界面問題的深入研究和分析是非常必要的，這是因?yàn)殡娊赓|(zhì)與活性顆粒之間穩定的界面對鈉離子的存儲性能至關重要。電解液的分解和持續的SEI生長將導致界面電阻的增加和庫倫效率的降低，這些都會對SIB的整體性能產生較大影響。因此，設計和優化穩定的電解質/電極界面并結合先進的表征技術解析界面反應機理是非常必要的。
（四）制造工藝
考慮SIB在材料成本和能量密度方面的整體優勢，隨著SIB進入電池市場并被用于大規模EES應用，生產制造相關的影響因素即將發揮重要的作用。首先，由于Na+在負極側不與鋁發生合金化反應，因此鋁箔可以用作SIB的正極和負極制造的集流體。保持相同的電池容量，使用鋁箔做集流體的SIB比使用銅箔做集流體的LIB節省三分之二的成本。使用鋁箔作為集流體，不僅降低了SIB成本，而且降低SIB運輸風險。SIB可放電至0 V，在儲存和運輸方面更加穩定。此外，SIB技術可借鑒發展成熟的LIB生產制造技術。依據SIB的自身特色，仍需進一步優化更適合SIB發展的工藝技術以滿足未來大規模生產的需求。最后，應注意發展SIB電池包級別的制造技術，包括但不限于電池-電池包（CTP）集成技術，這對提高電池包的能量密度具有重要意義。
（五）工業發展
SIB的工業發展之路仍將面臨如下問題：①成本、性能和安全問題仍是SIB發展和商業化應用的關鍵影響因素。②盡管第一代商用SIB產品已進入儲能市場，瞄準輕量化交通運輸領域，但SIB發展尚處于初級階段。為實現固定電站和（或）電網級儲能應用，研究重點應從基礎研究轉向電池/電池包層面，加大工業投資與產業投入，以及政策導向的支持。③進一步降低單位能量密度的成本將使SIB更具競爭性。下一代SIB應實現以下目標：200 mA·h·g-1正極匹配500 mA·h·g-1碳基負極，平均輸出電位為3.3 V，達到220 W·h·kg-1的能量密度。
