這個電路的控制板需要連接顯示板和識別板。5V 供電和串行控制連到顯示板，顯示板再連接到識別板。識別板上電位器使用一個LDO供電，將輸入的5V轉成3.3V。當電位器滑動時，輸出電壓在0~3.3V之間。為方便連線，識別板上的供電和信號輸出通過顯示板轉接。輸出信號通過轉接單獨連到主板，地的連接則是共用FPC線中的兩根電源地。

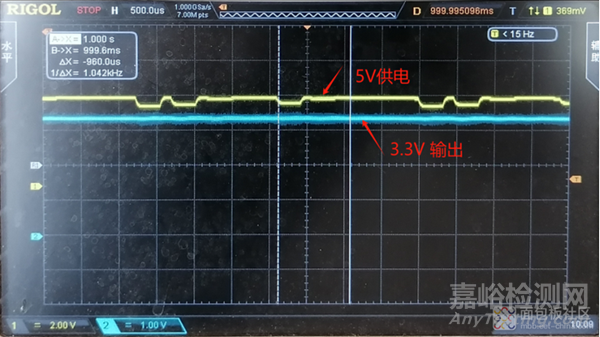

實際使用時發現電位器輸出波動大。AD采集后數值不穩定，12位AD，變化量甚至能達到100。懷疑是LDO不穩定引起。但實測發現，盡管5V供電上有較大波動，3.3V輸出仍然是穩定的。也就是說LDO的電源抑制性能沒有問題。

顯示板和識別板共用5V供電，供電電壓波動是因?yàn)轱@示板上有一個5位的七段數碼管，在使用過程中電流消耗較大導致。

電路板制作時，一般不考慮地線返回電流。這里使用FPC線連接的電路，如果消耗的電流較大，地線上會有電流，地線上有電壓降。導致電位器輸出的參考地與單片機AD的參考地不一致。

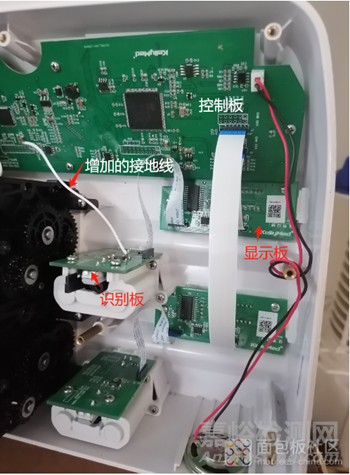

解決辦法是從電位器到單片機單獨連1根接地線。連接完成后，AD采樣值穩定多了。AD基本能達到10位半。穩定時變化2~3。實際上，如果將電位器的地通過FPC中導線單獨輾轉連接到控制板，認為同樣有效。

在設計時，遇到這種長連接線時，需要考慮返回地的問題。返回地上如果有大的或脈沖電流通過時，會劣化地參考引起數字電平翻轉，模擬電壓偏移等問題。常規的地線設計的規則，如電路板上模擬信號之間，強信號不要跟弱信號共地。強信號的返回地一定要夠粗?；旧隙伎梢钥紤]返回地的電流來解釋。
