晶振的等效模型

從上一節內容知道，晶振工作時，內部是真的在“振動”的，是機械振動，振動的同時兩端會輸出對應頻率的振動電壓，這個電壓非常的精確并且穩定，所以我們經常用作時鐘信號。

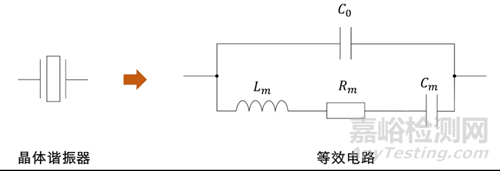

與此同時，我們發現晶振在諧振時跟下面的這個電路非常的相似，因此，把下面的電路模型看成是晶振的等效模型。

    那么其中Lm，Rm，Cm分別又是什么意思呢？

    Cm：動態電容，反映了振動體的彈性，隨頻率會變化

    Lm：動態電感，反映了振動體的質量，隨頻率會變化

    Rm：動態電阻，反映了振動體的損耗，隨頻率會變化

    C0：靜電容，兩個電極間形成的電容

上面的解釋是我在一些資料里面看到的，對于Rm等效為損耗這個好理解，電感，電容，電阻三大器件，只有電阻能消耗能量，Rm等效為損耗沒毛病。

但是電容Cm等效為振動體的彈性，電感Lm等效為振動體的質量，這個有點不好理解。這里呢，我又去查了一查，還真有點發現。

從上一節知道，晶體諧振器工作的時候就是機械振動，機械振動的方程是二階微分方程。我們天天搞電路，應該知道，LC阻尼振蕩也是一個二階微分方程。既然這樣，好像確實可以把它們從某種程度上面對應起來。

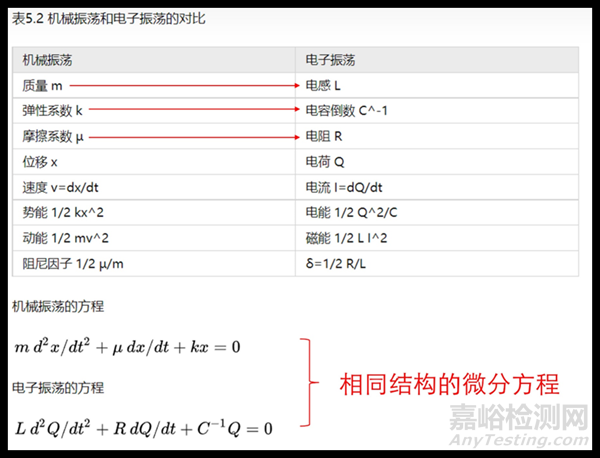

    從微分方程可以看到，機械振動最關鍵的三個量——質量m，彈性系數K，摩擦系數u。正好對應LC振蕩的三個量——電感L，電容1/C，電阻R。其實不僅僅這3個量，其它很多物理量也可以對應起來，具體詳見表格。

下面還有一張圖更形象：彈簧振子的振蕩和LC諧振電路的工作情況。

    好了，現在我們應該對晶振等效電路有一個更深刻的認識。不過還有一個參數C0值得說一下，因?yàn)檫@個電容在晶振手冊中一般會標注，我們還是將這個電容同晶振本身的構造聯系到一起吧，這樣理解更加透徹。

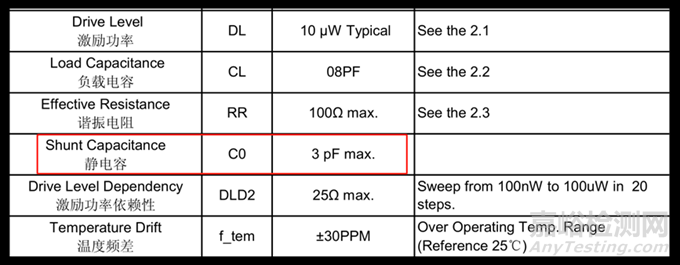

比如下面就是某手冊的靜電容（shunt Capacitance）

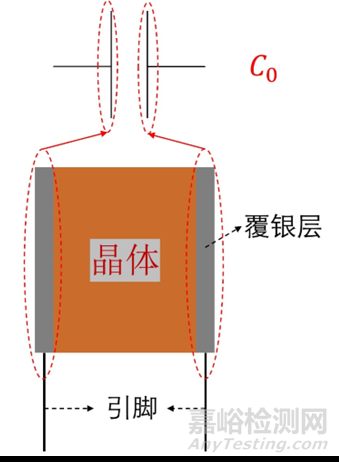

    C0這個電容其實我們腦子里面過一下電容的定義就知道了。兩個相互靠近的導體，中間夾一層不導電的絕緣介質，這就構成了電容器。

再結合晶體的構造，兩個覆銀層不就是電容的兩個極板么，中間的晶體也是絕緣體，而且一般也是薄片，天生就構成了一個電容。

    以上就是我理解的晶振的等效電路模型的來源，或者說是晶體在我腦子里面是這么存在的，如果有什么不對的，兄弟們可以留言指出來。
