輻射發射主要是指能量以電磁波的形式由源發射到空間，并在空間傳播的現象，對周圍環境中的設備可能造成嚴重干擾。輻射發射測試是電磁兼容的重要內容，也是測試最不容易通過的項目。

不同的設備測試輻射發射，應選取相應的產品標準，按照不同的設備等級或分類，來確定使用于被測試設備的測量限值或者測試要求。產品一般分為六大類，分別是照明電器設備、家用（或類似用途）設備、音視頻設備、信息技術設備、電信終端設備、工科醫設備。

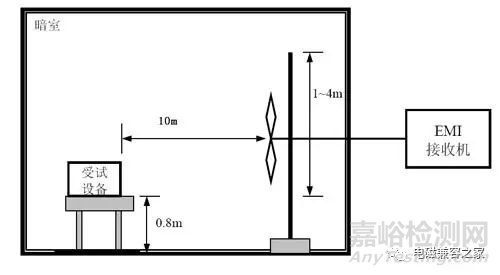

1、輻射發射測試配置

1.測試設備：EMI接收機、接收天線、位置控制器、測試軟件等。

2.測試環境：電波暗室

測量距離：是指EUT最接近天線的一點與天線中心在地面上投影間的距離。分為3米法和10米法。

3.天線高度：天線距離地面的高度應在規定的范圍內變化，以便獲得直射波和反射波同相位時會出現的最大讀數。天線高度在1米~4米間變化。

4.頻率范圍：30MHz-6GHz。

2、輻射發射測試布置

輻射發射分臺式、落地式以及組合式。輻射發射結果與產品布置的關系尤為密切，因此需要嚴格按照標準布置。包括產品、輔助設備、所有電纜在內的受試樣品。

 1.臺式：被測設備（EUT）應放在非金屬的桌子上，桌面的大小通常為1.5m×1.0m，高0.8m。EUT與EUT相距0.1m。一般情況，被測設備的背面都應與桌子的后邊沿齊平。EUT與EUT間的電纜與水平接地板的距離大于0.4m，如果小于0.4m，電纜的超長部分按8字型扎成長度不長于0.4m的線束，使其與水平接地板的距離大于0.4m。 2.落地式：EUT應放在水平參考接地平板上，其朝向與正常使用情況相一致，其金屬體/物件距離參參考接地平板的絕緣距離不超過0.15m。EUT與EUT的電纜應垂落至水平參考接地平板，但與其保持絕緣。電纜的超長部分按8字型扎成長度不長于0.4m的線束。

  3.臺式和落地式組合：EUT應滿足臺式、落地式的要求。臺式和落地式組合設備之間的電纜的超長部分按8字型扎成長度不長于0.4m的線束。線束的位置位于水平參考接地平板上方0.4m，或者位于電纜的入口或電纜的連接點（該入口或連接點距離水平參考接地平板的間距小于0.4m）。

3、輻射發射測試步驟

1.將EUT放置于非金屬之桌子上，按標準擺放EUT。

2.打開EUT電源開關，將EUT調到正常工作模式進行測試。

3.按EUT產品設定標準限值和測試頻率，開始垂直和水平測試。

4.測試結果以QP值為準，QP值大于標準限值則fail，QP值小于標準限值則pass。

5.打開EUT另一個工作模式，重復3到4的測試，直到EUT的工作模式測試完。其中只要有一個工作模式fail則這個產品不合格。
