中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

摘 要： 采用硝酸、氫氟酸溶解鎳基高溫合金試樣，建立石墨爐原子吸收光譜法測(cè)定鎳基高溫合金中鎘元素含量。采用灰化溫度500 ℃，原子化溫度1 200 ℃，對(duì)鎳基高溫合金試樣進(jìn)行測(cè)定。鎘元素質(zhì)量分?jǐn)?shù)在0.1～20.0 μg/g范圍內(nèi)與其吸光度線性關(guān)系良好，相關(guān)系數(shù)均大于0.99。通過(guò)標(biāo)準(zhǔn)物質(zhì)對(duì)照和加標(biāo)回收試驗(yàn)驗(yàn)證方法準(zhǔn)確度，方法檢出限和定量限分別為0.002 9、0.01 μg/g，樣品加標(biāo)回收率為91.8%～107.8%，相對(duì)標(biāo)準(zhǔn)偏差小于4.5%（n=11）。該方法靈敏度高，準(zhǔn)確性好，適用于鎳基高溫合金中鎘元素的質(zhì)量控制。



關(guān)鍵詞： 石墨爐原子吸收光譜法； 鎳基高溫合金； 鎘含量





鎳基高溫合金由于其擁有優(yōu)異的抗氧化、蠕變和抗疲勞等力學(xué)性能而被廣泛應(yīng)用于航空發(fā)動(dòng)機(jī)熱端零部件的生產(chǎn)制造中[1?4]。高溫合金中的痕量元素對(duì)于主量元素(如鎳、鈷、鉻、鉬、鋁、鈦、鈮、鉭、鎢、鉿和錸)可能存在協(xié)同效應(yīng)，鎘元素是鎳基高溫合金材料規(guī)范中的控制元素，原材料及冶煉工藝中引入的鎘元素會(huì)對(duì)高溫合金的抗疲勞和抗氧化性能等產(chǎn)生不利影響[5-6]。

目前鎳基高溫合金中鎘元素的檢測(cè)有電感耦合等離子原子發(fā)射光譜(ICP-AES)法、石墨爐原子吸收光譜法、電感耦合等離子體質(zhì)譜法、分光光度法、原子熒光光譜法等。其中ICP-AES法線性范圍寬、測(cè)定速度快，但該方法不適用于質(zhì)量分?jǐn)?shù)不大于2 μg/g的鎘元素測(cè)定[7-9]。電感耦合等離子體質(zhì)譜法靈敏度高、檢出限低，但鎳基高溫合金中的共存主量元素Mo的同位素峰會(huì)引起多原子離子質(zhì)譜干擾，需要經(jīng)基體分離或使用串聯(lián)質(zhì)譜才能應(yīng)用于鎘元素檢測(cè)[10-13]。原子熒光光譜法測(cè)定鎘元素需要通過(guò)氫化物發(fā)生法進(jìn)行測(cè)定，方法過(guò)程復(fù)雜且存在一定的安全隱患。使用分光光度法進(jìn)行測(cè)量需要冗長(zhǎng)的樣品處理步驟，需大量化學(xué)試劑完成鎘元素形態(tài)轉(zhuǎn)化，對(duì)操作人員的操作能力和技術(shù)水平要求高，檢測(cè)總周期長(zhǎng)[14]。

石墨爐原子吸收光譜(GFAAS)法具有靈敏度高、檢出限低、光譜干擾小等特點(diǎn)，目前在金屬材料檢測(cè)、礦產(chǎn)冶煉、水環(huán)境分析、食品分析等諸多領(lǐng)域都有較多應(yīng)用[15-18]。在鎳基高溫合金的檢測(cè)中，鉛、鉍、銀、銅、硒、銦、鎵、砷、錫、碲、鉈等微量及痕量元素都能夠應(yīng)用石墨爐原子吸收法進(jìn)行測(cè)定。目前采用GFAAS法對(duì)鎘元素進(jìn)行測(cè)定的有GJB 8781.14—2015，該方法需要使用甲基異丁基酮萃取分離的方式分離基體，操作步驟繁瑣且不利于檢測(cè)人員職業(yè)健康。筆者采用石墨爐原子吸收光譜法直接對(duì)鎳基高溫合金中的鎘元素含量進(jìn)行檢測(cè)，樣品處理方法簡(jiǎn)便，無(wú)需分離干擾元素，檢出限為0.002 9 μg/g，線性范圍為0.1～20.0 μg/g。該方法可在實(shí)際檢測(cè)中應(yīng)用于鎳基高溫合金中鎘元素含量的分析，能夠滿足鎘元素痕量檢測(cè)的任務(wù)需求。





1、 實(shí)驗(yàn)部分





1.1 主要儀器與試劑

石墨爐原子吸收光譜儀：PinAAcle 900T型，美國(guó)珀金埃爾默儀器有限公司。

硝酸、氫氟酸：均為優(yōu)級(jí)純，質(zhì)量分?jǐn)?shù)分別為67%、40%，國(guó)藥集團(tuán)化學(xué)試劑有限公司。

鎘標(biāo)準(zhǔn)溶液：1 000 μg/mL。標(biāo)準(zhǔn)物質(zhì)編號(hào)為GSB G 62040-90，介質(zhì)為10% HCl，鋼研納克檢測(cè)技術(shù)股份有限公司。使用時(shí)用鹽酸稀釋至100、10、1、0.1、0.01 μg/mL。

鎳基體溶液：20 mg/mL。稱取10 g純鎳(質(zhì)量分?jǐn)?shù)不小于99.99%)，置于300 mL燒杯中，加入30 mL水、30 mL硝酸，低溫加熱至溶解完全，補(bǔ)加20 mL硝酸，冷卻后移入500 mL容量瓶中，用水稀釋至刻度，混勻。

基體改進(jìn)劑：將10.00 mg/mL鈀標(biāo)準(zhǔn)溶液、10.00 mg/mL鎂標(biāo)準(zhǔn)溶液、水、硝酸按體積比2∶1∶16∶1混合后儲(chǔ)存于具蓋試劑瓶中。

純水機(jī)：Milli-Q型，美國(guó)密理博公司。

鎳基高溫合金樣品：編號(hào)為K3-1、K3-5，北京航空材料研究院。

實(shí)驗(yàn)用水：高純水，電阻率不小于18 MΩ·cm。

1.2 儀器工作條件

燈電流：230 mA；灰化溫度：500 ℃；原子化溫度：1 200 ℃；讀數(shù)時(shí)間：3 s；重復(fù)測(cè)量次數(shù)：2。

1.3 實(shí)驗(yàn)方法

1.3.1 樣品處理

按表1稱取鎳基高溫合金樣品(精確至0.000 1 g)于100 mL聚四氟乙烯燒杯中，加入5 mL H2O、3 mL硝酸、1 mL氫氟酸，置于電爐上加熱至反應(yīng)停止，用少量水吹洗蓋子和杯壁，低溫加熱至試料溶解完全，取下，冷卻后移入相應(yīng)體積塑料容量瓶中，用水稀釋至標(biāo)線，混勻，得樣品溶液。

表1   稱樣質(zhì)量及試液體積

Tab. 1   Sample weights and volume of solutions



1.3.2 溶液配制

鎘系列標(biāo)準(zhǔn)工作溶液：移取10.00 mL鎘標(biāo)準(zhǔn)溶液，置于100 mL容量瓶中，加入5 mL硝酸，用水稀釋到刻度，混勻，并逐級(jí)稀釋，得到100、10、1、0.1、0.01 μg/mL的鎘系列標(biāo)準(zhǔn)工作溶液。

鎘系列校準(zhǔn)工作溶液：按1.3.1同步制備數(shù)份試劑空白溶液，分別移入相應(yīng)體積塑料容量瓶中，加入鎳基體溶液，其加入量應(yīng)使系列溶液中鎳含量與樣品溶液中的鎳含量基本一致，根據(jù)試樣中鎘元素的含量范圍，按表2在容量瓶中分別加入不同量的鎘標(biāo)準(zhǔn)溶液，配制成鎘系列校準(zhǔn)工作溶液。

表2   鎘系列校準(zhǔn)工作溶液

Tab. 2   Serials standard working solution



1.3.3 樣品測(cè)定

將系列標(biāo)準(zhǔn)工作溶液及樣品溶液依次放入石墨爐原子吸收光譜儀自動(dòng)進(jìn)樣器，移取標(biāo)準(zhǔn)工作溶液和樣品溶液各20 μL，基體改進(jìn)劑5 μL，置于石墨管中，使用鎘228.8 nm空心陰極燈，在1.2儀器工作條件下測(cè)定鎘元素的吸光度。利用吸光度值與質(zhì)量分?jǐn)?shù)擬合校準(zhǔn)曲線，以校準(zhǔn)曲線計(jì)算樣品中鎘元素的質(zhì)量分?jǐn)?shù)。





2、 結(jié)果與討論





2.1 試樣消解方式的選擇

樣品的溶解完全是保證分析結(jié)果準(zhǔn)確、可靠的必要條件。分別采取了HCl+HNO3、HCl+HNO3+HF和H2O+HNO3+HF三種酸體系對(duì)試樣進(jìn)行消解。鎳基高溫合金中含有多種高熔點(diǎn)元素，如鈮、鎢、鉭、鉻、鉬等，因此需加熱方能溶解試樣，消解時(shí)需加熱處理。溶解過(guò)程中發(fā)現(xiàn)，使用HCl+HNO3+HF和H2O+HNO3+HF均能將試樣充分消解，但使用HCl+HNO3體系，試樣停止反應(yīng)后，燒杯底部存留白色顆粒狀不溶物，可能是鎢、鉭等元素水解造成的，必須使用氫氟酸絡(luò)合鎢，防止鎢、鉭等元素水解析出。

將消解的樣品溶液進(jìn)行測(cè)量時(shí)發(fā)現(xiàn)，使用石墨爐原子吸收光譜法測(cè)定鎳基高溫合金中的鎘含量，會(huì)受金屬氯化物的影響。結(jié)果顯示，使用HCl+HNO3+HF溶解的試樣受背景影響大，在228.80 nm處鎘元素的特征吸收峰釋放曲線波動(dòng)大；使用H2O+HNO3+HF溶解的試樣，在228.80 nm處鎘元素的特征吸收峰強(qiáng)，峰型完整。試驗(yàn)表明，對(duì)于鎳基高溫合金，使用5 mL水、3 mL硝酸、1 mL氫氟酸的配比進(jìn)行試樣消解時(shí)，樣品溶解較為完全、無(wú)殘留不溶物，且吸收峰強(qiáng)度比較高。

2.2 共存元素及鎳基體對(duì)鎘的測(cè)定影響

待測(cè)元素的分析線應(yīng)在優(yōu)化的實(shí)驗(yàn)條件下免受光譜干擾、有足夠的線性范圍、靈敏度高。試驗(yàn)表明，在選定工作條件下，含鎘為2.0 ng/mL的溶液中，以1 mg/mL的鉻元素、1 mg/mL的鈷元素、1 mg/mL的鎢元素、0.6 mg/mL的鋁元素、0.3 mg/mL的鈦元素、0.5 mg/mL的鉬元素、0.8 mg/mL的鉭元素、0.6 mg/mL的鈮元素、0.6 mg/mL的錸元素、0.6 mg/mL的釕元素、0.1 mg/mL的鉿元素、0.1 mg/mL的釩元素以及6 mg/mL的鎳元素，進(jìn)行共存元素的光譜干擾試驗(yàn)。

使用上述系列單元素標(biāo)準(zhǔn)溶液對(duì)鎘元素228.80 nm分析線做譜線干擾分析。鎳基高溫合金中的常見(jiàn)主量元素鉻、鋁、鈦、鎢、鉬、鈮、鉭、錸、釕、鉿、釩對(duì)鎘的228.80 nm譜線均無(wú)干擾，鎘元素的測(cè)量干擾微小，在實(shí)驗(yàn)方法中不予考慮。

2.3 灰化溫度的選擇

使用含有鎳基體溶液、Pd(NO3)2和Mg(NO3)2基體改進(jìn)劑的2 ng/mL的校準(zhǔn)工作溶液進(jìn)行灰化溫度優(yōu)化。設(shè)置灰化溫度分別為200、300、400、500、600、700、800、900 ℃，當(dāng)灰化溫度升至500 ℃時(shí)，在釋放曲線中可以看出，鎘元素未發(fā)生損失。當(dāng)灰化溫度升至600 ℃，鎘元素有損失，吸光度明顯降低。隨著溫度的繼續(xù)升高，鎘元素的損失愈加嚴(yán)重，鎘元素的灰化溫度曲線如圖1所示。綜合考慮，推薦的灰化溫度為500 ℃。

圖1   灰化溫度優(yōu)化曲線

Fig. 1   The optimization curve of ashing temperature

2.4 原子化溫度和時(shí)間的選擇

原子化溫度對(duì)吸光度有影響，原子化溫度的升高能加強(qiáng)分子碰撞，吸光度升高；然而，當(dāng)原子化溫度過(guò)高，會(huì)使原子最外層的電子吸收能量躍遷至激發(fā)態(tài)，基態(tài)原子濃度降低，這時(shí)就不能吸收光源發(fā)出的光了，即吸光度反而降低。使用含有鎳基體溶液、1 mg/mL Pd(NO3)2和0.5 mg/mL Mg(NO3)2基體改進(jìn)劑的2 ng/mL的校準(zhǔn)工作溶液進(jìn)行原子化溫度優(yōu)化。設(shè)置原子化溫度分別為1 200、1 300、1 400、1 500、1 600、1 700 ℃，圖2為原子化溫度曲線。由圖2可以看出，在實(shí)驗(yàn)溫度范圍內(nèi)，鎘元素的吸光度隨著溫度的升高而降低，說(shuō)明過(guò)高的原子化溫度會(huì)使鎘元素有損失，因此在該方法中推薦的原子化溫度為1 200 ℃。原子化過(guò)程中，儀器的光路系統(tǒng)會(huì)通過(guò)石墨管樣品上方，所以原子化過(guò)程應(yīng)關(guān)閉氣流，防止由于氣流擾動(dòng)引起的測(cè)量偏差和不穩(wěn)定。

圖2   原子化溫度曲線

Fig. 2   The optimization curve of atomization temperature

原子化時(shí)還要考慮從原子化開(kāi)始到吸收信號(hào)回到基線的時(shí)間。由于原子化過(guò)程關(guān)閉載氣，無(wú)氣體保護(hù)，因此，過(guò)長(zhǎng)的原子化時(shí)間會(huì)大大縮短石墨管的使用壽命；而如果原子化時(shí)間不夠，會(huì)造成待測(cè)元素釋放不完全，信號(hào)強(qiáng)度偏低，甚至還會(huì)造成待測(cè)元素和基體雜質(zhì)在石墨管內(nèi)殘留，造成記憶效應(yīng)增大。筆者優(yōu)化了在1 200 ℃原子化溫度條件下的原子化時(shí)間，根據(jù)吸收信號(hào)能夠在原子化階段回到基線的原則，推薦選擇原子化時(shí)間為3 s。

2.5 標(biāo)準(zhǔn)工作曲線的繪制

根據(jù)標(biāo)準(zhǔn)中的稱樣量和定容體積要求，稱取相應(yīng)質(zhì)量的高純鎳于100 mL聚四氟乙烯燒杯內(nèi)，加入5 mL去離子水和3 mL HNO3加熱至完全溶解，補(bǔ)加1 mL氫氟酸，轉(zhuǎn)移至相應(yīng)容量的塑料容量瓶?jī)?nèi)。向其中分別加入相應(yīng)含量的的鎘標(biāo)準(zhǔn)溶液，配制成3種不同質(zhì)量濃度范圍的系列標(biāo)準(zhǔn)溶液，系列1：0.1、0.3、0.5、0.8、1.0 μg/g；系列2：1.0、2.0、3.0、5.0 μg/g；系列3：5.0、10.0、15.0、20.0 μg/g，用水稀釋至刻度，混勻，按試驗(yàn)方法進(jìn)行測(cè)定。以待測(cè)元素質(zhì)量分?jǐn)?shù)濃度為橫坐標(biāo)(x)，以相應(yīng)的吸光度為縱坐標(biāo)(y)，繪制標(biāo)準(zhǔn)工作曲線，計(jì)算線性方程和相關(guān)系數(shù)，見(jiàn)表3。由表3可知，曲線在該質(zhì)量濃度范圍內(nèi)線性良好，相關(guān)系數(shù)均大于0.99，能用于鎳基高溫合金中痕量鎘元素含量的測(cè)定。

表3   鎘元素質(zhì)量濃度線性范圍、線性方程和相關(guān)系數(shù)

Tab. 3   Mass concentration range，linear equation and correlation coefficient of Cadmium element

2.6 方法的檢出限

在優(yōu)化的實(shí)驗(yàn)條件下，使用含有Ni基體溶液和1 mg/mL Pd(NO3)2和0.5 mg/mL Mg(NO3)2基體改進(jìn)劑的標(biāo)準(zhǔn)溶液連續(xù)測(cè)量11次，結(jié)果見(jiàn)下表4。以方法空白的3倍標(biāo)準(zhǔn)偏差作為方法的檢出限，11次測(cè)量空白的標(biāo)準(zhǔn)偏差為0.000 975 μg/g，檢出限為0.002 9 μg/g。以空白的10倍標(biāo)準(zhǔn)偏差作為定量限，則定量限約為0.01 μg/g。

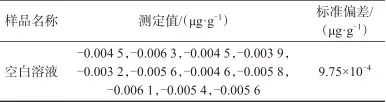

表4   方法檢出限的測(cè)定結(jié)果

Tab. 4   Determination of method detection limit



2.7 方法精密度試驗(yàn)

在確定的分析方法下，采用K3不同批次鎳基高溫合金標(biāo)準(zhǔn)物質(zhì)進(jìn)行方法精密度驗(yàn)證試驗(yàn)，計(jì)算測(cè)定的相對(duì)標(biāo)準(zhǔn)偏差(RSD)，結(jié)果見(jiàn)表5。對(duì)K3-1和K3-5兩個(gè)標(biāo)準(zhǔn)物質(zhì)進(jìn)行11次測(cè)定，其相對(duì)標(biāo)準(zhǔn)偏差分別為4.45%和2.79%，表明方法精密度好。

表5   精密度驗(yàn)證試驗(yàn)

Tab. 5   Precision verification test



2.8 樣品加標(biāo)回收試驗(yàn)

在確定的分析方法下，采用K3不同批次鎳基高溫合金樣品進(jìn)行方法準(zhǔn)確度驗(yàn)證試驗(yàn)，并進(jìn)行加標(biāo)回收試驗(yàn)，結(jié)果見(jiàn)表6。由表6可見(jiàn)，K3-1和K3-5兩個(gè)鎳基高溫合金樣品的回收率為91.8%～107.0%。

表6   樣品加標(biāo)回收試驗(yàn)結(jié)果

Tab. 6   Accuracy verification test and addition recovery test



3、 結(jié)論





該標(biāo)準(zhǔn)采用石墨爐原子吸收光譜分析技術(shù)，優(yōu)化了試樣消解方法、稱樣量、儀器分析參數(shù)等試驗(yàn)條件，通過(guò)分析譜線選擇、共存元素干擾、標(biāo)準(zhǔn)物質(zhì)對(duì)照及加標(biāo)回收等試驗(yàn)，驗(yàn)證了方法的準(zhǔn)確度和精密度，保證了分析結(jié)果的可靠性。對(duì)方法的檢出限和測(cè)定下限進(jìn)行了研究，測(cè)得的檢出限和定量限分別為0.002 9和0.01 μg/g。該方法的加標(biāo)回收率為91%～107%，相對(duì)標(biāo)準(zhǔn)偏差小于4.5%。該方法能夠應(yīng)用于鎳基高溫合金中痕量鎘元素的測(cè)量。



參考文獻(xiàn)

1 鄭亮，肖程波.張國(guó)慶，等.鑄造鎳基高溫合金IN792的凝固和偏析行為研究［J］.航空材料學(xué)報(bào)，2012，41（8）：1 457.

    ZHENG Liang，XIAO Chengbo，ZHANG Guoqing，et al. Solidification and segregation behavior of cast Ni·base superalloy IN792［J］. Rare Metal Materials and Engineering，2012，41（8）：1 457.



2 趙云松，趙婷婷，張邁，等. S元素對(duì)鎳基高溫合金及其涂層組織和性能的影響研究進(jìn)展［J］.航空材料學(xué)報(bào)，2021，41（3）：96.

    ZHAO Yunsong，ZHAO Tingting，ZHANG Mai，et al. Research progress of effect of S element on microstructure and properties of Ni based superalloy and coating［J］. Journal of Aeronautical Materials，2021，41（3）：96.



3 WEI J H. Cyclic measurement of the carbon blank value with the carbon/sulfur determination［C］//International Conference on Material Science and Environmental Engineering.Boca Raton：CRC Press/Balkema，2016：847.



4 韋建環(huán)，高晉峰.碳硫儀用含碳標(biāo)準(zhǔn)物質(zhì)標(biāo)準(zhǔn)值的溯源性確認(rèn)［J］.武漢理工大學(xué)學(xué)報(bào)，2022，44（7）：24.

    WEI Jianhuan，GAO Jinfeng. Traceablility confirmation of standard values of carbon containing reference matreials for carbon sulfur instrument ［J］. Journal of Wuhan University of Technology，2022，44（7）：24.



5 舒德龍，嚴(yán)志，王道紅，等. C和B的含量對(duì)K417G鎳基高溫合金的凝固行為和高溫持久性能的影響［J］.材料研究學(xué)報(bào)，2021，35（4）：241.

    SHU Delong，YAN Zhi，WANG Daohong，et al. Influence of C-and B-content on solidification and high temperature stress rupture behavior of nickel-based superalloy K417G［J］. Journal of Aeronautical Materials，2021，35（4）：241.



6 周靜怡，趙文俠，鄭真，等.硼含量對(duì)IC10高溫合金凝固行為的影響［J］.材料工程，2014，（8）：90

    ZHOU Jingyi，ZHAO Wenxia，ZHENG Zhen，et al. Effect of boron content on solidification behavior of IC10 superalloy［J］. Journal of Materials Engineering，2014，（8）：90



7 顏京，張佩佩，汪磊，等.電感耦合等離子體原子發(fā)射光譜法測(cè)定高溫合金中鎘［J］.化學(xué)分析計(jì)量，2020，29（Z1）：60.

    YAN Jing，ZHANG Peipei，WANG Lei，et al. Determination of cadmium in superalloy by inductively coupled plasma atomic emission spectrometry［J］. Chemical Analysis and Meterage，2020，29（Z1）：60.



8 王小龍，陸翌欣，杜效.基體分離-電感耦合等離子體原子發(fā)射光譜法測(cè)定高純鉬中9種元素［J］.冶金分析，2020，40（6）：43.

    WANG Xiaolong，LU yixin，DU Xiao. Determination of nine elements in high purity molybdenum by matrix separation-inductively coupled plasma atomic emission spectrometry［J］. Metallurgical Analysis，2020，40（6）：43.



9 鄭向明，葉玲玲.強(qiáng)堿性陰離子交換纖維萃取分離-電感耦合等離子體原子發(fā)射光譜法測(cè)定再生鋅中鉛和鎘［J］.冶金分析，2019，39（8）：76.

    ZHENG Xiangming，YE Lingling. Determination of lead and cadmium in regenerated zinc by inductively coupled plasma atomic emission spectrometry after extraction separation with strongly basic anion exchange fiber［J］. Metallurgical Analysis，2019，39（8）：76.



10 劉元元，胡凈宇.電感耦合等離子體串聯(lián)質(zhì)譜法測(cè)定高純鉬中痕量鎘［J］.冶金分析，2018，38（5）：1.

    LIU Yuanyuan，HU Jingyu. Determination of trace cadmium in high-purity molybdenum by inductively coupled plasma tandem mass spectrometry［J］. Metallurgical Analysis，2018，38（5）：1.



11 楊國(guó)武，侯艷霞，劉慶斌，等.萃取分離-電感耦合等離子體質(zhì)譜法測(cè)定高溫合金中痕量鎘［J］.冶金分析，2019，39（4）：1.

    YANG Guowu，HOU Yanxia，LIU Qingbin，et al. Determination of trace cadmium in superalloy by extraction separation-inductively coupled plasma mass spectrometry［J］. Metallurgical Analysis，2019，39（4）：1.



12 孫鵬飛.高壓密閉酸溶電感耦合等離子體質(zhì)譜法同時(shí)測(cè)定土壤樣品中鎘、鉬、硼多種微量元素［J］.山東化工，2020，49（18）：94.

    SUN Pengfei. Simultaneous determination of trace elements such as Cd，Mo and B in soil samples by high pressure sealed acid-soluble inductively coupled plasma mass spectrometry［J］. Shandong Chemical Industry，2020，49（18）：94.



13 王小龍，李曼，陸翌欣.激光剝蝕-電感耦合等離子體質(zhì)譜法測(cè)定土壤中15種微量元素［J］.理化檢驗(yàn)（化學(xué)分冊(cè)），2021，57（1）：67.

    WANG Xiaolong，Li Man，Lu Yixin. Determination of 15 trace elements in soil samples by LA-ICP-MS［J］. Physical Testing and Chemical Analysis （Part B：Chemical Analysis），2021，57（1）：67.



14 耿振香，郭亞平.碘化鉀-羅丹明B分光光度法測(cè)定廢水中鎘含量的實(shí)驗(yàn)研究［J］.煤炭與化工，2015，38（10）：103.

    GENG Zhenxiang，GUO Yaping. Experimental study of potassium Iodide-Rhoda mine B spectrophotometric method to determine cadmium content in wastewater［J］. Coal and Chemical Industry，2015，38（10）：103.



15 毛香菊，肖芳，劉璐.锍鎳試金-高分辨率連續(xù)光源石墨爐原子吸收光譜法測(cè)定鉻鐵礦中鉑族元素［J］.冶金分析，2020，40（7）：40.

    MAO Xiangju，XIAO Fang，LIU Lu. Determination of platinum group elements in chromite by nickel sulfide fire assay-high resolution continuum source graphite furnace atomic absorption spectrometry［J］. Metallurgical Analysis，2020，40（7）：40.



16 龔麗，彭樺，何賓賓.微波消解-石墨爐原子吸收光譜法測(cè)定云南某磷礦覆土植被回填土中鎘含量［J］.磷肥與復(fù)肥，2020，35（7）：47.

    GONG Li，PENG Hua，HE Binbin. Determination of cadmium content in overburden vegetation backfilled soil of a phosphate mine in Yunnan province by microwave digestion and AAS method［J］. Phosphate & Compound Fertilizer，2020，35（7）：47.



17 董禮男，趙希文，朱春要.火焰原子吸收光譜法測(cè)定熱鍍鋅鋁鎂合金鍍層中鉛和鎘［J］.冶金分析，2020，40（8）：62.

    DONG Linan，ZHAO Xiwen，ZHU Chunyao. Determination of lead and cadmium in hot-dip-galvanized aluminum-magnesium alloy coating by flame atomic absorption spectrometry［J］. Metallurgical Analysis，2020，40（8）：62.



18 曹靜，趙士權(quán)，袁金華.渦旋提取-石墨爐原子吸收光譜法測(cè)定土壤中有效態(tài)鎘［J］.理化檢驗(yàn)（化學(xué)分冊(cè)），2020，56（2）：240.

    CAO Jing，ZHAO Shiquan，YUAN Jinhua. Determination of available cadmium in soil by vortex extraction and graphite furnace atomic absorption spectrometry［J］. Physical Testing and Chemical Analysis （Part B：Chemical Analysis），2020，56（2）：240.
