1、液體模塑成型LCM工藝概述

現如今高性能復合材料的制造技術多種多樣，其中最廣泛使用的是預浸料技術。然而，部分零部件也可以通過使用復合材料液體模塑成型工藝（liquid composite molding，LCM )，直接由低粘度樹脂和干態增強材料制造。選擇用于制造特定零件的工藝取決于所需的幾何形狀、性能、成本和生產效率。

復合材料液體模塑成型工藝（LCM )，與基于預浸料的制造技術存在顯著不同。在LCM工藝中，樹脂和增強纖維在同一成型操作中結合并固化，為結構件制造商提供了不同的加工路線。



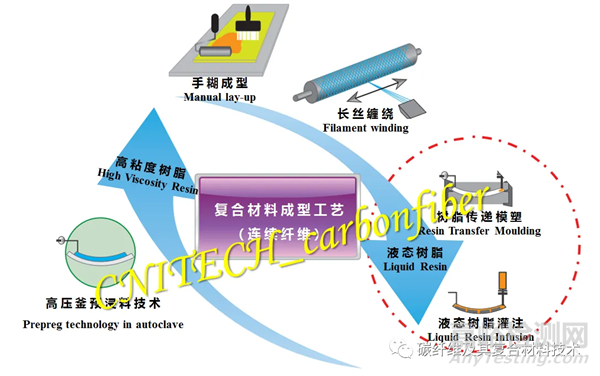

圖1 常見的連續纖維增強復合材料成型技術



近年來，已經開發了許多LCM工藝（圖1），其中樹脂傳遞模塑（Resin Transfer Moulding，RTM）、液體樹脂灌注（Liquid Resin Infusion，LRI）和樹脂膜灌注（Resin Film Infusion，RFI）是最主要的也是最常見的工藝。圖2顯示了LCM工藝的主要加工流程。



圖2 LCM主要工藝流程



在大多數 LCM 工藝中，一種稱為預制體（Preform）的預成型增強材料被放置在模具中并用樹脂浸漬。浸漬路徑可以是沿著平面、厚度或平面/厚度相結合，如下圖3所示。

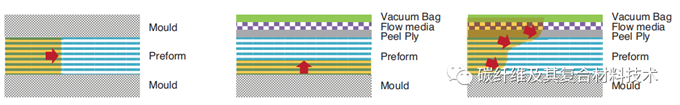

圖3 LCM工藝中樹脂浸漬方向



雖然樹脂的浸漬路徑有助于確定所用LCM工藝的類型，但它不是最重要的因素。注射（Injection）和灌注（Infusion）之間的主要區別在于模具的復雜性和施加的壓力。

對于RTM，通常使用相匹配的金屬工具，這可以為部件的每個表面提供良好的尺寸公差和表面光潔度，并且注射壓力通常大于1bar。對于灌注，模具的一面將是一個靈活的真空袋，可以施加到零件上的最大壓力是大氣壓力。

LCM 工藝的主要優點是：

潛在的更高程度的零件集成

減少對高壓釜和冷庫的投資

降低運輸成本

減少裝袋、包裝、修整和整理廢棄物

縮短加工周期

適合更高的生產率

與預浸料相比，厚度精度和表面光潔度更好



2、樹脂傳遞模塑RTM工藝概述

樹脂傳遞模塑（RTM）作為一種復合材料制造工藝，它是將低粘度、反應性樹脂泵入包含預制件或增強材料的匹配模具中。樹脂填充模具，使纖維在固化前濕潤。

RTM在許多應用中用于制造高質量零件，其主要特點是可實現相對大批量的自動化生產以及凈形狀和高尺寸公差。RTM工藝被認為是手動復合材料成型工藝的一種經濟高效的替代方法，并且傳統上已被航空航天行業用來制造一級和二級結構零件。

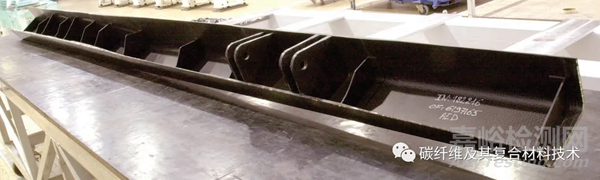

圖4 由空客法國公司（Airbus France）制造的空客A380副翼翼梁，使用了HexFlow®RTM樹脂和Injectex®編織碳纖維增強材料



2.1 RTM工藝優點

a）、樹脂和增強纖維分離

干纖維結構更易于處理和懸垂

可實現較厚且復雜的形狀

粘合劑便于處理干態加固材料和鋪層

b）、可獲得高性能精密成型件

嚴格的尺寸公差

表面質量好

機械性能媲美高壓釜成型零件

c）、空隙率<1%

d）、減少步驟并降低成本

無需裝袋

可實現樹脂最少處理

減少的修整和精加工操作

短固化周期短

低壓操作（通常小于7 bar）

e）、流程可實現自動化

高生產率

低廢品

2.2 工藝缺點

用于大型零件加工時成本較高

只能采用低粘度樹脂（0.1至1 Pa.s）

對于低生產率而言，成本效益不高

工具密封不當會導致樹脂泄漏

與最新一代預浸料相比，韌性較低

2.3 加工流程

大多數RTM過程包括以下幾個流程（示意圖如下圖所示）：

a）、預成型（預制）：將干態增強材料加工成具有最終幾何形狀的預制件。目的是為了便于處理，并防止注塑過程中織物滑落。

b）、成型：首先，對包含預制件的模具全真空處理，以排出空氣；然后將樹脂注入模具。在注射過程中，樹脂填充模具腔并完全浸漬預制件。

c）、固化：加熱模具，從而實現樹脂的聚合/固化。

d）、脫模：固化完成，零件在冷卻時具有足夠的強度以進行脫模。

圖5 RTM工藝流程示意圖



3、液體樹脂灌注LRI工藝概述



液體樹脂灌注成型工藝（Liquid Resin Infusion，縮寫LRI）是傳統RTM工藝的一種變體，它通過使用單面模具并與特定的真空袋裝置相結合。



真空袋裝置可提供樹脂分布和固化。由于LRI是在一個真空膜下進行的,它不需要特殊的模具，所以大大降低了制造成本，并且用這種工藝可以制出大而厚的復雜部件。



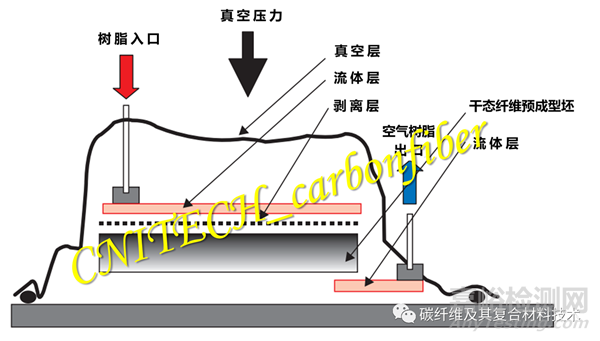

圖6 典型LRI工藝示意圖

3.1 LRI工藝流程

a）、纖維預制件的鋪層：

將增強纖維放置在剛性工具表面上，加固層完成后，就用樹脂分配介質覆蓋，最后用可成型的真空袋覆蓋。

b）、樹脂制備：

在某些情況下，可以預熱樹脂使其具有較低的粘度。如果樹脂已被處理過，建議進行脫氣。

c）、用樹脂浸漬預制件：

根據零件尺寸和形狀，通過單個或多個入口引入樹脂。樹脂的分配通道網絡集成到真空袋裝置中，以控制樹脂流入復雜零件。浸漬前，空氣通過真空口從預制件中排出。樹脂罐連接到入口。罐子可以保持在大氣壓下。

真空口和真空罐之間的壓差迫使樹脂進入高多孔流動介質，該介質在通過零件厚度注入之前，將樹脂分布在零件表面。真空袋提供固結壓力。有時可以使用第二個真空袋來保證真空度和固結壓力。

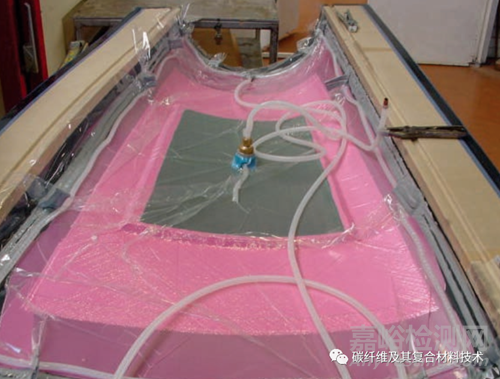

圖7 注射袋樣圖



d）、固化浸漬預成型體：

灌注過程通常在中間溫度下進行，此時樹脂粘度足夠低，可以進行良好的灌注，但不足以啟動固化過程。一旦灌注完成，溫度將升高至最終固化溫度。根據經驗和使用適當?shù)脑鰪?qiáng)材料，可以獲得高質量復合材料零件所需的60%纖維體積的高質量組件。

3.2 LRI工藝相比于RTM的優勢

與RTM工藝相比，LRI主要優勢體現在：

可以加工體積較大的零部件，特別是具有較大表面的零件，例如厚蓋和機身面板；

與相對昂貴的RTM配對模具相比，LRI采用了簡單的單面模具；

降低了基礎設備和工具的成本。
