氫能源作為現“雙碳”時代的清潔能源之一，在未來可能為世界擺脫化石能源發揮關鍵作用。太陽能和風能現如今在新能源領域有著很大的發展?jié)摿Γ沁@類能源的一個關鍵問題是，其能源生產的高峰和低谷是隨著周期變化而出現的，而這些周期不一定與能源需求的高峰和低谷一致。氫能能夠作為補充能源，使用上述兩種能源高峰期的過剩電力生產氫氣并儲存，轉而在有需求的時候通過電化學燃料電池轉化為可用能源。氫能有著一定的發展?jié)摿?，但其運輸和儲存一直是該領域的難點，氫脆效應下金屬材料的疲勞性能和壽命預測都是亟待研究的問題。
金屬材料的疲勞失效是工程中常見的現象，其可被定義為材料承受波動應力和應變時損傷累積的過程，這個過程體現在裂紋的形成上，而最終的結果就是零件的斷裂和失效。對于疲勞裂紋的形成過程，不同的學者有不同的劃分，Schijve將這個 過程分為四個階段：裂紋成核、微裂紋擴展、宏觀裂紋擴展和失效。Shang等人則是分為了五個階段：早期旋回形成與破壞、微裂紋形核、短裂紋擴展、宏觀裂紋擴展、最終斷裂。盡管不同的學者有不同的劃分方法，但總結起來有3個共同的階段：裂紋萌生、穩定裂紋擴展和不穩定裂紋擴展，如圖1所示。

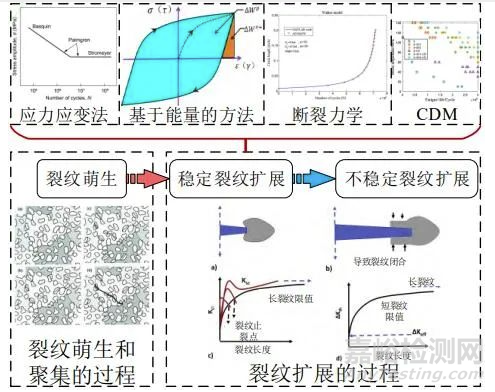

圖1 疲勞裂紋產生機制及評估方法
疲勞壽命是指材料從原始狀態到失效所承受的循環次數。疲勞壽命預測是金屬材料疲勞研究的廣泛課題，在工程設計和維護中起著至關重要的作用。通常疲勞壽命是通過疲勞試驗和分析來確定的，在疲勞試驗中，材料或結構會經歷一系列的循環載荷，載荷幅值和頻率會根據實際工況進行設定。通過試驗記錄下載荷和循環次數之間的關系，進而確定材料或結構的疲勞壽命。
氫脆是指由于氫的存在，金屬材料的力學性能在外載作用下急劇變化，并產生低塑性、不可逆損傷及低應力循環加載下的延遲斷裂現象。大多數的金屬受氫脆影響，像低合金鋼、沉淀硬化鋼、高溫合金和鋁合金，且不同金屬不同程度地受到氫脆 效應影響，具有不同的性能變化和疲勞斷裂機制，圖2總結了金屬材料氫脆現象形成的原因以及材料氫脆敏感性的影響因素。氫的存在使金屬的延展性和疲勞強度降低，最終導致內部裂紋的形成。
疲勞裂紋擴展是金屬材料安全設計中需要考慮的基本特性之一，在氫氣中，金屬材料的疲勞裂紋擴展行為加劇，特別是在高壓、高濃度和變化加載頻率等因素影響下，其疲勞裂紋擴展速率會顯著增加，加速材料疲勞破壞的過程。這會大大降低金屬材料的疲勞壽命，通過試驗測試所獲得的疲勞裂紋擴展速率等參數，可作為輸入來構建疲勞壽命預測模型，進而預測疲勞壽命。因此對氫環境下金屬材料疲勞裂紋擴展的研究是相關疲勞壽命預測的關鍵所在。
金屬材料的疲勞壽命預測對于工程結構的可靠性和安全性有著重要意義，常見的一些疲勞壽命預測方法通常采用物理方法描述材料的疲勞損傷演化過程，進而通過模型來預測未來的行為。在氫環境下，由于氫脆、應力腐蝕和氫誘導裂紋擴展等現象，金屬材料的疲勞裂紋擴展速率會增加，疲勞壽命降低。因此在疲勞裂紋擴展階段常見的基于斷裂力學的疲勞壽命預測方法在氫環境下的應用較為廣泛。此外，隨著近些年來機器學習的技術快速發展，相關應用也拓展到疲勞壽命預測領域。像支持向量機，人工神經網絡等都是常用模型，不過這些方法在氫環境下的疲勞壽命預測應用很少，未來在該領域還有很大發展空間。

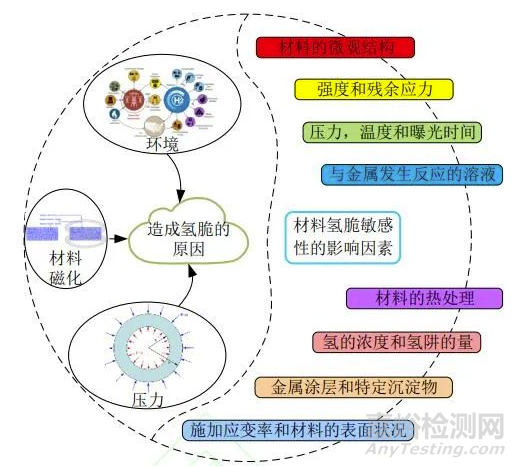

圖2 材料氫脆的原因及氫脆敏感性影響因素
本文的目的是系統回顧氫環境下金屬材料疲勞相關的研究，主要介紹氫脆及其影響下疲勞裂紋擴展、性能退化和壽命預測方面的內容。
1 、氫脆機制及相關行為對疲勞裂紋的影響
氫脆是指由于氫的存在，金屬材料的力學性能在外載作用下急劇變化，并產生低塑性、不可逆損傷及低應力循環加載下的延遲斷裂現象。其本質是材料中的氫在應力誘導下會富集于微缺陷處，隨著應力值的攀升，該處氫濃度將達到臨界值，并促 進缺陷處裂紋的萌生與擴展。隨著裂紋的向外延伸，萌生的裂紋尖端成為新的應力集中區及氫富集區，驅使裂紋進一步擴展。反復的循環最終導致材料在宏觀上表現為延遲斷裂。延遲斷裂即指在外載下結構件不會發生即時斷裂，而是在應力的逐步誘導下，富集的高濃度原子氫群促使氫致裂紋形核、擴展，最終宏觀表現為斷裂失效。
氫脆又分為環境氫脆、氫反應氫脆和內部可逆氫脆，其中氫反應和內部可逆氫脆屬于傳統的氫脆，其間的區別見下表1。長期工作在氫氣環境中的儲氫容器和管道等系統出現的氫脆現象稱為環境氫脆。環境氫脆的發生通常經過環境中的氫通過氣態輸運、物理吸附、氫分子離解、化學吸附、金屬中的擴散和溶解等過程，才能產生氫致開裂和塑性損傷。
表1 氫脆的類型和特點
1.1 氫脆機制
對于氫脆作用下金屬材料裂紋擴展的不同現象，研究人員們提出了不同的機制來解釋，但只有少數機制被普遍接受。這些氫脆機制可以單獨發生，也可以組合發生，從而解釋氫脆情況下金屬材料損傷在不同階段背后的原因。
現行氫脆的主要機制有3種，分別是：氫增強脫聚機制(Hydrogen enhanced decohesion mechanism, HEDE) 、 氫增強局域塑性 (Hydrogen enhanced localized plasticity, HELP) 和吸附誘導位錯發射(Adsorption induced dislocation emission, AIDE)。具體情況如圖3所示。

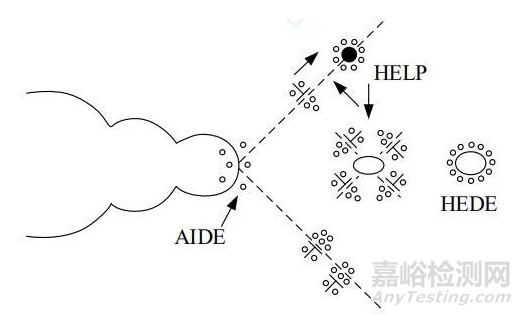

圖3 三種氫脆機制的示意圖
HEDE
HEDE是最早的氫脆模型，該模型認為原子氫會導致材料的特性發生變化。當氫在材料中的溶解度較大時，氫原子會在材料內部迅速擴散，從而降低裂紋尖端材料的原子間強度，形成解理型斷裂。
HELP
HELP機制認為氫原子在裂紋尖端附近的積 聚，降低了位錯運動的阻力，從而使位錯的遷移率 增加并且在金屬晶格中充當塑性變形的載體。由于氫導致屈服應力局部下降，在低應力水平下可能產生局部位錯運動，這也意味著斷裂表面會顯示脆化材料的局部塑性變形和裂紋尖端的滑移帶。
AIDE
AIDE是HEDE和HELP的組合，在這種機制中，溶質氫原子被吸附在應力集中區域（例如裂紋尖端）的表面上。氫在裂紋尖端的吸附通過HEDE機制削弱了材料的原子間鍵和內聚強度，并促進位 錯從裂紋尖端注入，然后通過HELP機制的滑移和 微孔形成來促進裂紋擴展。
除了這3種主要的氫脆機制外，還有其他不同解釋金屬材料在氫環境下性能退化的機制，像氫增強宏觀延展性（Hydrogen Enhanced Macroscopic Ductility, HEMP ） 和氫致微孔聚結（ Hydrogen Assisted Micro void Coalescence, HAMC）。HEMP假設整個金屬試樣都處于氫氣環境中。由于氫氣擴散和氫原子的固溶軟化，金屬材料的屈服強度會降低，此時整個試樣會塑性化，宏觀上表現為塑性增強。HAMC聚焦于微孔聚結這一延性斷裂機制，氫環境下金屬材料會發生位錯運動和局部塑性變形，裂紋擴展方向上的微孔相互連接，最終產生鋸齒狀的裂紋。
1.2 氫擴散行為
從原理上來講，擴散就是由于濃度梯度的存在， 顆粒從一個區域傳遞到另外一個區域的過程，這個過程持續到混合物中顆粒通量向各組分分散，直至完全混合為止。擴散現象最開始在流體中被觀察到， 后來人們發現在固體中也存在擴展的現象。金屬材料中的氫主要來源于高壓氫氣、電化學充氫和腐蝕反應，而在疲勞領域，金屬材料因氫脆發生性能退化，主要是因?yàn)楦邏簹錃獾淖饔谩?/span>
高壓氫氣溶解于金屬中主要有3個步驟：
（1）物理吸收：氫氣與金屬材料表面發生范德 華相互作用，這個階段吸收能3 到5kJ/mol 。由于物理階段的氫吸收是可逆的，因此很容易達到平衡。
（2）化學吸收：這一步發生在單原子層內，發生短程化學相互作用。氫氣分子的解離能可達到4.47eV，吸收能也高達 40到160kJ/mol ?；瘜W(xué)吸收過程不可逆且相對緩慢。
（3）氫氣溶解：在經歷化學吸收后，在金屬材料內部，由于氫原子濃度梯度的作用，氫原子開始向著其他地方擴散。
對于高壓氫氣，金屬中的溶解氫濃度（CH）遵循Sieverts定律：
其中，S是溶解度常數，取決于材料的類型和溫度，PH2是氫分壓。
在理想情況下，氫原子會通過晶體點陣之間的空隙進行擴散，通常氫原子在晶格之中會在熱力學平衡附近的位置發生振動，當這個振動的能量超過氫原子擴散的激活能時，氫原子就會由一個空隙擴散到另外一個空隙。
氫的擴散主要與材料的晶體結構和溫度有關。溫度升高時，材料的有效氫擴散系數也會增加，擴展速率升高。另外，材料晶體結構的不同也會導致氫擴展速率的差異，溫度相同的情況下，體心立方等非密排結構氫擴散系數要遠高于面心立方等密排結構。在氫擴散導致材料裂紋擴展及失效的過程中。氫陷阱通常作為裂紋的起源或材料開裂的參與方，所謂氫陷阱，即材料中的一些晶體缺陷，像晶界、相界、位錯等，這些缺陷位置會捕捉氫。由于氫陷阱和氫原子應力場之間的相互作用，大量氫原子會向著氫陷阱的位置擴散并聚集，從而導致材料裂紋的萌生、擴展及斷裂（如圖4所示）。
圖4 氫脆致裂紋擴展原理圖
氫的擴散是造成材料與氫相關裂紋萌生、擴展和斷裂的原因，此外該影響還與氫的濃度有關，當擴散氫的濃度低于臨界水平的話，發生氫脆效應的 機會可忽略不計。當擴散氫濃度高于臨界值的話，材料中發生氫脆，且其嚴重性取決于氫濃度的量。氫環境下材料萌生裂紋并擴展至斷裂的過程還受其他一些因素的影響，像裂紋擴展速率主要取決于應 力強度因子和加載頻率，隨著加載頻率的降低，試件疲勞裂紋擴展速率將增加，這些內容將在后文詳 述。
1.3 氫脆引起的裂紋萌生及擴展的機制
金屬材料的疲勞裂紋萌生和擴展是其疲勞性能在微觀機理上的表現，氫脆對其的影響也主要體現于此。對于初始無缺陷的金屬材料而言，其疲勞壽命通常由裂紋萌生和擴展兩個階段的壽命組合而成：
其中， NT為總的疲勞壽命（循環次數），Nt表示疲勞裂紋萌生階段的壽命（循環次數），Np表示疲勞裂紋擴展階段的壽命（循環次數），其中包括 穩定擴展和不穩定擴展兩個階段。氫脆對于這兩個階段都有影響，金屬材料的疲勞壽命也會相應減少，但現有氫環境下研究主要集中在疲勞裂紋擴展方面，這部分將在后文闡述。
在疲勞裂紋萌生階段，氫氣對材料的影響主要集中在循環應變過程中金屬材料微觀結構缺陷的演變。

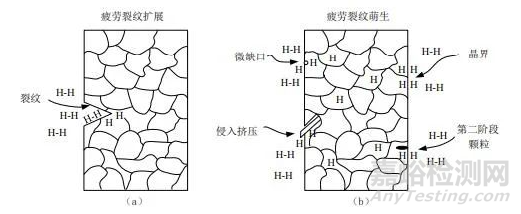

圖5 氫對材料疲勞斷裂過程中的作用示意圖：(a) 疲勞裂紋擴展階段；(b)疲勞裂紋萌生階段
通常金屬材料疲勞壽命的減少和材料內部或表 面界面積累的塑性應變有關，而氫氣又會促進材料的局部塑性變形，這種變形不局限于使材料表面凹凸不平，更會使疲勞裂紋萌生。圖5展現了金屬材 料在疲勞載荷和氫交互作用下裂紋萌生和擴展的行為。從圖中可發現，裂紋擴展過程中的應變主 要在裂紋尖端區域，此時氫擴散的動力來源于局部的三軸應力。圖展示了裂紋萌生過程中材料的 局部應變?nèi)毕荩ǚ植?、?shù)量和大小）會影響氫的作 用，這些缺陷可能會捕捉氫原子知識材料局部應力狀態改變，從而為氫的擴散提供微小驅動力。
從微觀機理的角度來看，在1.1節中所述一種氫脆機制及其組合的作用下，金屬材料會加速發生疲勞斷裂，因?yàn)樵谶@些機制的作用下，材料中發生了亞臨界裂紋擴展。
在HEDE機制下，材料會因?yàn)榱鸭y尖端氫的影響，在受到特定值的應力時內聚強度降低。氫原子會聚集在裂紋尖端，降低內聚強度，當拉應力超過裂紋尖端開口處材料的原子間強度時，則會發生亞臨界裂紋擴展。
在HELP機制下，氫原子會聚集在位錯核處，降低移動位錯之間的彈性相互作用或界面能，位錯運動的應力減小，塑性增強，使得材料很容易達到塑性機械并促進損傷的形成，導致裂紋尖端發生位錯運動。因此材料會在較低的外加應力下發生裂紋擴展，如圖6所示。

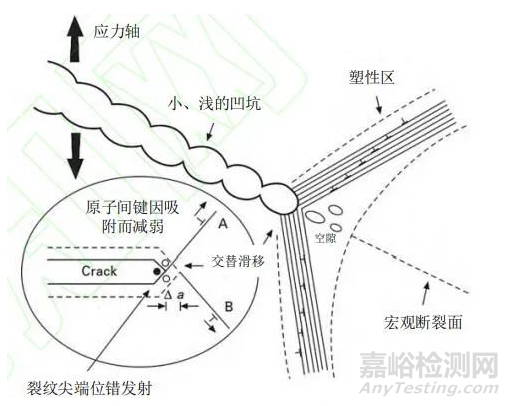

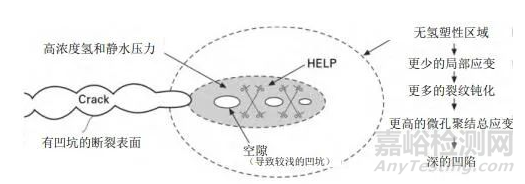

圖6 HELP機制引起的材料失效示意圖
在AIDE機制下，裂紋尖端氫的吸附會削弱金屬原子鍵的強度，促進裂紋前沿位錯的發射。在加載時，裂紋尖端發生塑性變形并形成微孔，這些微孔的形成和連接與位錯發射滑移帶的綜合作用使得裂紋尖端始終存在并發生裂紋擴展（如圖7所示）。
在AIDE機制下，裂紋尖端氫的吸附會削弱金屬原子鍵的強度，促進裂紋前沿位錯的發射。在加載時，裂紋尖端發生塑性變形并形成微孔，這些微孔的形成和連接與位錯發射滑移帶的綜合作用使得 裂紋尖端始終存在并發生裂紋擴展（如圖7所示）。
2 、氫脆影響下金屬材料的疲勞裂紋擴展
2.1 氫氣作用下的疲勞裂紋擴展行為
裂紋擴展是金屬材料疲勞斷裂過程的一個重要階段，氫環境下裂紋擴展主要與材料中吸收的氫有關，在實際應力的情況下擴散到材料原有的缺陷處，因此相比空氣或惰性氣體，裂紋擴展會增強，斷裂也會在較低的應力水平下發生。如前文所述，氫脆會導致單調載荷下的亞臨界裂紋的擴展，加快疲勞裂紋擴展的速率。
前人已經對氫環境下金屬材料疲勞裂紋擴展行為進行了許多研究，陳興陽等人對氫環境下2205雙相不銹鋼進行了疲勞裂紋擴展速率試驗，通過對比5MPa氫氣和氮?dú)庀虏牧系钠诹鸭y擴展速率發現，氫環境下材料的擴展速率要比氮?dú)庀驴?8倍。白光乾等人通過動態充氫慢拉伸試驗研究了氫氣對于X52管線鋼疲勞性能的影響，同時進行了疲勞裂紋擴展試驗，結果表明充氫電流密度設為1mA/cm2時，氫氣作用下 X52管線鋼的疲勞裂紋擴 展速率約為空氣中的1.4倍。根據Wei等人的分類，氫氣作用下材料疲勞裂紋擴展行為與正常環境 下的差異可以分為三種類型，具體裂紋擴展速率的 變化如圖8所示。在類型1中，材料在氫脆作用下 的單調裂紋擴展閾值（KIH ）（材料在氫環境下受 到靜態負載作用時出現亞臨界裂紋擴展的應力強度界限）基本上相當于正常環境下的單調裂紋擴展閾 值，這表明材料此時實際上可能不受氫脆的影響， 并且此時不穩定裂紋擴展的臨界應力強度（KIC）等于KIH 。當材料在氫環境下承受動態負載時，疲 勞裂紋擴展所需的應力強度會降低，材料容易受到 氫脆效應的影響，此時則會發生類型2所示的疲勞失效。一些材料在低于不穩定裂紋擴展的臨界應力強度KIC時，可能會受到氫脆效應和該效應下裂紋擴展的影響，這時候會發生如類型3所示的裂紋擴 展速率變化。
氫環境下裂紋的擴展還會受到很多因素的影響，像在高壓氫氣和變化的加載頻率下，金屬材料的疲勞裂紋擴展行為也會有顯著不同，下面總結一下前人有關不同參數對于氫環境下疲勞裂紋擴展行為的研究。

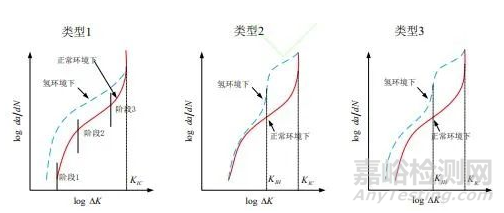

圖8 氫環境下可能的裂紋行為變化
2.2 不同參數對疲勞裂紋擴展的影響
2.2.1 應力比對疲勞裂紋擴展的影響
疲勞裂紋擴展階段的擴展速率主要由裂紋尖端應力強度水平?jīng)Q定，但是也可能受到應力比R（最小應力強度與最大應力強度的比值）等測試變量的影響。對此有學者進行了不同的研究。
Dey等人通過試驗研究了在恒定ΔK （應力強度因子范圍）情況下，充氫對于 7075T6鋁合金的疲勞裂紋擴展速率的影響，考慮了頻率和應力比值等不同參數對裂紋擴展的影響。他們觀察到高頻負載下氫脆引起的裂紋擴展速率要比空氣中高得 多，但是應力比的影響沒有很明顯，這可能是由于氫脆的相反的機制或氧化引起的裂紋閉合效應。
Holbrook等人研究了加壓氮?dú)夂蜌錃庵袘?yīng)力比對疲勞裂紋擴展的影響。因?yàn)閼?yīng)力強度因子范圍ΔK與Kmax相關，它們的關系如下式：
當應力比R增加時，給定ΔK下最大施加應力強度( Kmax)將更高。氫氣中的疲勞測試會表現出顯 著不同的行為，疲勞裂紋擴展速率在R值介于0.1和0.4之間時基本保持不變。然而，當R值高于0.4時，疲勞裂紋擴展的增加速度比氮?dú)庵懈?。這是 由于氫脆引起的斷裂韌性降低而導致階段 3（見圖8）疲勞裂紋過早發生。
Dadfarnia 等人通過試驗研究了混合氫和天然氣的輸送管道在不同應力比下的疲勞裂紋擴展性 能。在6.9MPa的氫氣壓力下，對X42管線鋼進行 了應力比分別為0.1和0.8的疲勞試驗。如圖9所示， 當 R=0.1時，氫氣會增加疲勞裂紋擴展速率，當R = 0.8時，疲勞裂紋速率隨著ΔK 的增大而增大。

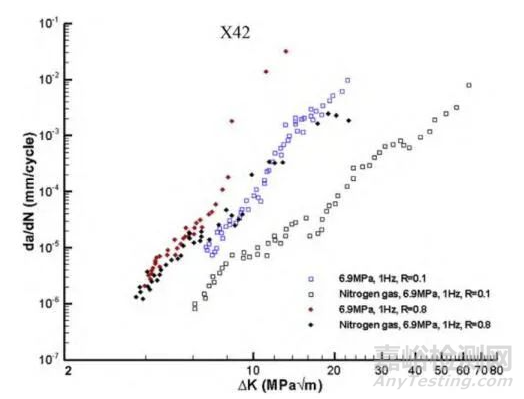

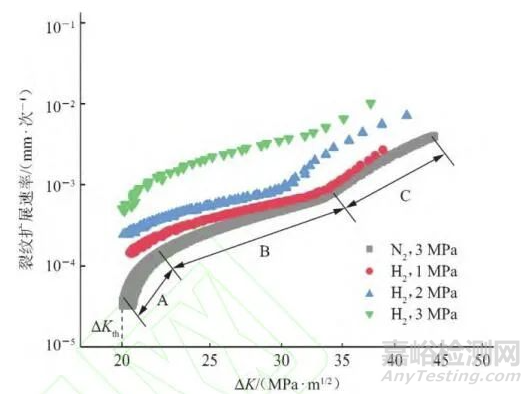

圖9 X42管線鋼在6.9MPa氫氣和氮?dú)庀聹y(cè)量的疲勞裂紋擴展速率（應力比R=0.1 ；R=0.8 ）
從前人的一些研究來看，氫氣環境下應力比值 對于疲勞裂紋擴展速率的影響各有不同，這可能是由于試驗條件和其他參數的影響。但是可以看出，高應力比下氫氣中疲勞裂紋擴展的速率會有所上升，具體量化分析還需后續試驗研究。
2.2.2 氫氣壓力對疲勞裂紋擴展的影響
在高壓情況下，氫分子更容易吸附和滲透到材 料表面，氫脆現象加劇。同時，氫原子的擴散速率 會增加，因此其在材料內部的分布也更加均勻，會 使得金屬材料的疲勞裂紋擴展速率增加。Zhang 等人測試了4130X鋼在45MPa、70MPa、87.5MPa和100MPa氫氣壓力下的裂紋擴展速率，結果表明 疲勞裂紋擴展速率隨著氫氣壓力的增加而增加，但 是測試中加速度會在87.5MPa時達到閾值，這可能 與材料表面氫吸收的極限有關。
茍金鑫等人通過對X80管線鋼進行高壓氫氣 環境下的拉伸和疲勞裂紋擴展試驗，分析了氫氣對 材料的疲勞性能和裂紋擴展速率的影響，并建立了相關疲勞裂紋擴展模型。結果如圖10所示，在氫氣壓力3 MPa下管線鋼的疲勞裂紋擴展速率為氮?dú)猸h(huán)境中的10倍。
Slifka等人對兩種不同型號的管線鋼合金進 行了疲勞裂紋擴展試驗，試驗的負載比為0.5，加載頻率為1Hz，分別測試了X100和X52管線鋼在1.7MPa、7MPa、21MPa和48MPa下的疲勞裂紋擴展速率。結果表明氫氣環境下的擴展速率要比空氣中高一到兩個數量級，對于X100管線鋼而言，增長率的提高與壓力相關，但是X52管線鋼似乎與壓力無關。
圖10 在不同氫氣壓力下X80管線鋼的疲勞裂紋擴展速率曲線
在天然氣此類需要管道輸送的能源工程中，氫氣往往是作為一小部分摻雜在天然氣中，而天然氣 運輸管道通常采用氫脆敏感性較高的高強度低合金鋼，此時研究氫氣分壓對此類鋼種的疲勞裂紋擴展 行為就成為了各學者的方向。張一葦?shù)热嗽诳倝簽?2MPa，氫氣分?jǐn)?shù)分別為0 vol%、1vol%、2.2vol%和5vol%的情況下進行了X80鋼螺旋焊管的疲 勞裂紋擴展速率試驗。結果表明氫氣分?jǐn)?shù)為1vol%的環境下疲勞裂紋擴展速率增加明顯，再往后氫氣 分壓的擴大帶來的影響不太明顯（如圖11 所示）。Holbrook 等人評估了循環加載頻率為0.1Hz、應 力比為0.25時氫氣壓力對X42鋼中氫脆輔助的疲勞 裂紋擴展的影響。研究發現，氫氣中疲勞裂紋擴展 速率與氮?dú)庵衅诹鸭y擴展速率之比隨著氫分壓增 大而呈現冪函數增長，根據 Sieverts 定律，在平衡條件下，鋼中溶解氫的濃度（活度）應與氫氣的平方根成正比。

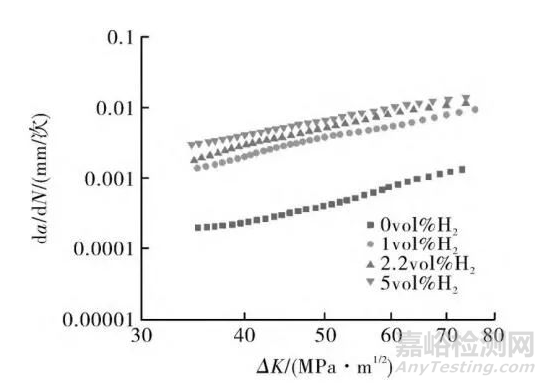

圖11 不同氫氣分?jǐn)?shù)下X80鋼的疲勞裂紋擴展速率
氫氣對于疲勞裂紋擴展速率的影響似乎存在一 個壓力閾值，在該閾值下氫氣中的疲勞裂紋擴展速 率變得與氣壓無關，這可能與材料中氫氣的最大溶 解度或損壞區域中的臨界氫氣濃度有關。此外，不同參數之間還存在相互作用，對于不同氫氣壓力作 用下金屬材料疲勞裂紋擴展速率的影響還需進一步試驗研究來探索與其他參數之間的關系。
2.2.3 加載頻率對疲勞裂紋擴展的影響
由于氫引起的損傷是一種傳輸限制現象，氫原子必須吸附并擴散到高應力區域，因此可能對加載 頻率有一定的依賴性。加載頻率較低的時候，應力 循環周期長，這也使得氫原子能夠有充足的時間擴 散到裂紋尖端并聚集，如圖12所示，從而對金屬材 料的疲勞擴展行為影響更加顯著。Fassina 等人的研究發現氫原子能夠在低頻下遷移到裂紋尖端， 從而增強氫對金屬材料疲勞裂紋擴展行為的影響。對此一些研究人員也通過結合不同頻率和壓力進行了氫環境下金屬材料的疲勞裂紋擴展測試研究。

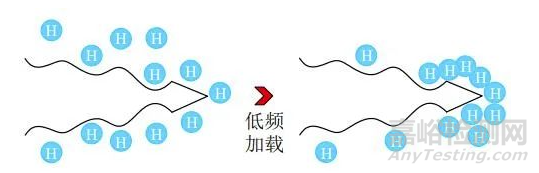

圖12 低頻加載下氫原子在裂紋尖端聚集的示意圖
Sun等人研究了15-5PH馬氏體不銹鋼在0.09MPa和9MPa下的疲勞裂紋擴展行為，同時還在0.09MPa氫氣下，將加載頻率從20Hz降到0.2Hz 以此測試加載頻率對疲勞裂紋擴展行為的影響（如圖13所示）。結果表明，高壓氫氣會增強裂紋擴展速率，中壓低加載頻率也會提高裂紋擴展速率。
圖13 氫環境下不同壓力和加載頻率下疲勞裂紋擴展速率的變化
Matsunaga等人對氫環境下鋼材疲勞裂紋擴 展的加速機制及其影響因素進行了研究。結果表明 在高頻區域（例如 0.1∼10Hz），氫導致的疲勞裂紋擴展加速比率隨著加載頻率的降低而逐漸增加，隨 后達到峰值。
Matsuoka等人通過不同頻率的拉伸疲勞試驗 研究了氫和頻率對SMC435鋼疲勞行為的影響。通 常來講，氫氣作用下，材料疲勞裂紋擴展速率會隨 著加載頻率的降低而增加，但是他們發現氫環境中SCM435鋼的疲勞裂紋擴展的加速度也存在上限。
氫氣環境下加載頻率對金屬材料的疲勞裂紋擴 展速率的影響較為復雜。在低加載頻率下，若發生 延性斷裂，則疲勞裂紋擴展速率減小，若發生準解 理斷裂，則疲勞裂紋擴展速率增加。氫環境中由 加載頻率所造成的金屬疲勞裂紋擴展速率增加也存 在一個極限，這個極限由影響金屬疲勞的氫脆效應 和加載情況共同決定，具體還需試驗測定。
2.2.4 溫度對疲勞裂紋擴展的影響
氫環境下金屬材料的疲勞裂紋擴展行為對于溫度也有著依賴性。通常來講，溫度會影響氫原子在 材料內部的擴散，由位錯傳輸理論可知：溫度過低或過高時，位錯對氫原子的捕捉效果都會減弱，從而降低材料的氫脆敏感性。因此在一些研究中提 到環境溫度上升的情況下氫致疲勞裂紋擴展速率會 降低，但疲勞裂紋擴展行為對溫度的依賴性也會受 其他因素的影響，像當氫氣壓力增加到一定程度時，這種高溫效應逐漸變得不那么明顯。
Yamabe等人在氫氣壓力在0.1至90MPa， 試驗頻率在0.001至10Hz的組合條件下，進行了溫度為室溫、363K和 423K下的疲勞裂紋擴展試驗。隨著測試溫度的升高，初始ΔK會轉向更高的ΔK ， 相關疲勞裂紋擴展速率會降低。
對于純鐵材料而言，晶界的斷裂是低應力強度 范圍內氫致疲勞裂紋擴展的主要原因，其擴展速率 會隨著氫氣壓力的增大而增加，隨著測試溫度的升 高而增加。Ogawa等人在具有不同壓力和溫度組 合下的氣態氫環境中對純鐵進行了疲勞裂紋擴展試 驗，試驗結果表明在特定溫度下，材料的疲勞裂紋 擴展速率會隨著氫氣壓力的升高而升高，晶界斷裂 的影響更明顯，氣壓固定的情況下，溫度的提高可 以減輕這種影響（如圖14所示）。

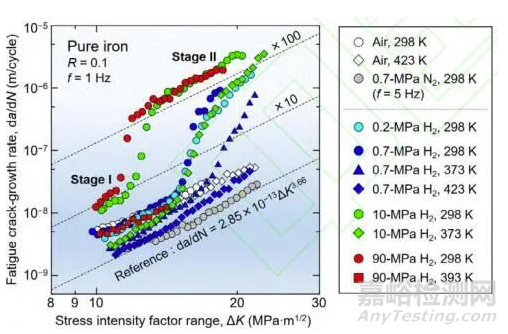

圖14 不同氣體環境、氣壓和溫度組合條件下的疲勞裂紋擴展速率
Takakuwa等人分別在室溫和423K的氣態氫環境下對鐵素體-珠光體鋼進行了疲勞裂紋擴展測 試，并通過掃描電子顯微鏡進行裂紋分析。其結果表明，溫度升高能夠最小化沿解理面裂紋及其尾跡 塑性的降低，也降低了裂紋擴展的加速度，可見溫度上升到一定程度，疲勞裂紋擴展速率也會受到一定影響。
金屬材料在氫氣環境下的疲勞裂紋擴展行為源于疲勞損傷和裂紋尖端富氫量之間的復雜相互作用，這取決于壓力比、氫壓力、加載頻率、溫度和應力強度因子水平等眾多因素。除了上述這些參數的影響外，材料本身的成分和性能也是氫環境下疲勞裂紋擴展行為的影響因素。目前對于不同參數下氫致疲勞裂紋擴展行為的研究都是通過具體試驗測試，根據已有數據進行模型表達是未來方向。
2.3 氫環境下疲勞裂紋試驗的方法
2.3.1 充氫方法
金屬材料中氫的來源主要有兩種，一種是在材 料在冶煉、熱加工和熱處理及后續加工過程中所吸 收的氫；另外一種則是材料在氫環境下工作過程中 吸收的氫。當金屬表面或內部存在裂紋或缺陷時， 外部氫就會進入金屬內部顯微組織，并通過位錯、 非金屬夾雜物和析出物等缺陷進行累積，集合在缺 陷和金屬基體之間的氫原子使得金屬材料的脆性增 加，從而產生氫脆效應，加速裂紋的萌生和擴展。
現有氫環境下疲勞裂紋試驗中，通常采用電化 學充氫的方法，像Kanezaki等人在研究氫對奧氏 體不銹鋼疲勞裂紋擴展行為的影響時，即是通過pH值為3.5的硫酸溶液中的鉑電極以27A/m2的電流密 度對試樣進行陰極充電，硫酸溶液還需每周更換一 次，以減少由于水蒸發引起的濃度變化。白光乾等人在探討X52管線鋼抗氫性能時，所采用的也是 電化學充氫方法。如圖15所示，以試樣作為陰極， 鉑電極作為陽極，電解液為0.5mol/L的硫酸溶液， 他們的試驗中還加入了1.85mmol/L的Na4P2O7作為毒化劑，以防止吸附在金屬表面的氫原子結合成氫氣溢出。Murakami 等人則是將所研究的SCM435不銹鋼浸泡在硫氰酸銨（NH4SCN）溶液中，再通 過陰極充電向其中充氫。

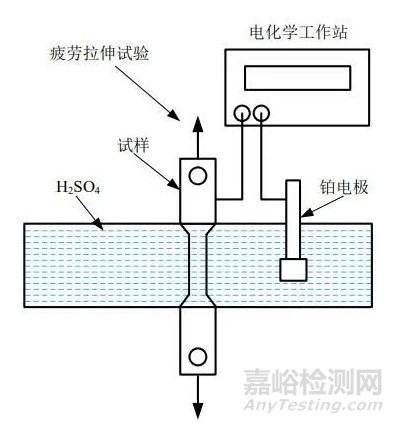

圖15 充氫方案示意圖
除了上述電化學充氫方法外，一些含氫化合物 在高溫高壓或化合反應下也能產生氫氣，對于需求量小的試驗比較適用。近些年來又開發了一種新的原位充氫裝置，該裝置通過雙壁結構室將電解質與 試樣的背面隔離，可在真空條件下進行原位充氫。像基于掃描電子顯微鏡的技術，當氫擴散到樣品表 面時可同時實現微觀結構觀察和機械測試，因此可以連續追蹤氫引起的微觀結構變化，而不會造成表 面電解質污染。此外在測試高壓氫氣對于金屬材料 疲勞裂紋擴展的影響時，還需帶有高壓氫氣室的伺 服液壓試驗機來進行試驗。
2.3.2 疲勞裂紋擴展試驗方法
通常對金屬材料進行疲勞裂紋相關試驗之前， 需要先在室溫條件下預制裂紋，再通過試驗設備加 載以獲得測試結果。慢應變拉伸試驗是研究氫環境 下金屬材料疲勞性能的一種常見方法，在對試樣進行預充氫后，再采用恒定變化的加載來研究材料的 變形行為，能夠耦合疲勞載荷和外部氫的劣化作用 的影響，使其更貼合現實情況，更好反應材料的氫脆效應。
在研究氫氣壓力對金屬材料疲勞裂紋擴展行為 的影響時，通常需要特殊設備來營造壓力環境。茍 金鑫等人[66]就通過一種帶有高壓氣體釜的加載試驗 機來研究氫氣壓力對X80管線鋼疲勞裂紋擴展行為 的影響。如圖16所示，試驗過程中拉桿固定，高壓氣體釜隨下拉桿一起移動，給釜內試件加載。

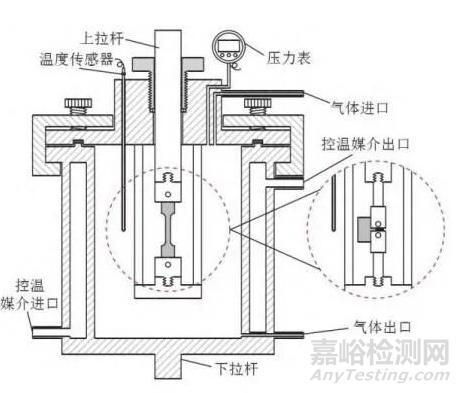

圖16 高壓氫氣釜拉伸及疲勞試驗裝置示意圖

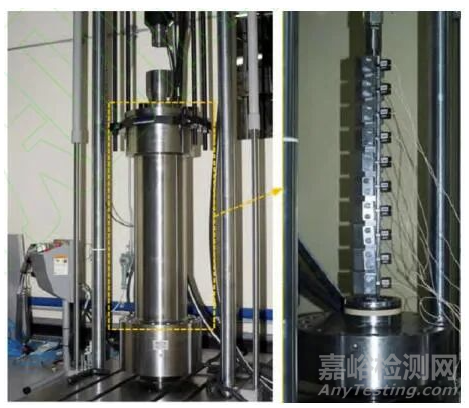

Nguyen等人采用了一種最高壓力可達 120MPa的高壓釜，并將其安裝在伺服液壓測試框架上， 同時對多個試件進行加載（如圖17所示）。
圖17 高壓氫氣下金屬材料疲勞裂紋擴展的機械系統
除了氫氣壓力，溫度也是氫環境下疲勞裂紋擴 展試驗常提及的一個參數，魏連峰等人就曾通過MTS809 25kN的電液伺服材料試驗系統進行了不同 溫度下的疲勞加載試驗（如圖18所示）。
為了避免電充氫和機械疲勞測試的間隔期間氫 氣擴散釋放，F(xiàn)assina等人將試樣浸入液氮中，并采用100kN的MTS 伺服液壓加載 架進行疲勞試驗。同時通過乙醇浴加熱充氫樣本到測試溫度，盡量減少材料中氫的損失。

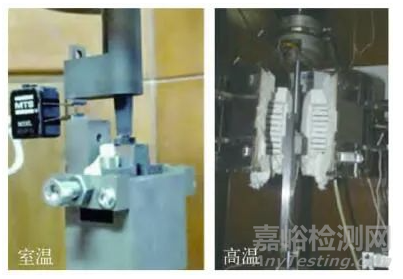

圖18 疲勞裂紋擴展速率試驗加載系統
通常氫環境下金屬材料的疲勞試驗都較為簡 單，一些普通疲勞試驗機即可滿足條件。但對于一些特定因素的研究，像高溫、高壓和高濃度氫等情況下，還需要特殊或?qū)ｉT定做的設備進行疲勞試驗。
3 、氫環境下金屬材料的疲勞壽命預測
3.1 氫脆對材料疲勞性能的影響
隨著氫能源的開發與利用，眾多學者也對氫脆下金屬材料的疲勞特性、敏感性分析和裂紋擴展等內容進行了相關研究。表2總結了近些年來有關氫脆影響材料疲勞性能的一些研究。

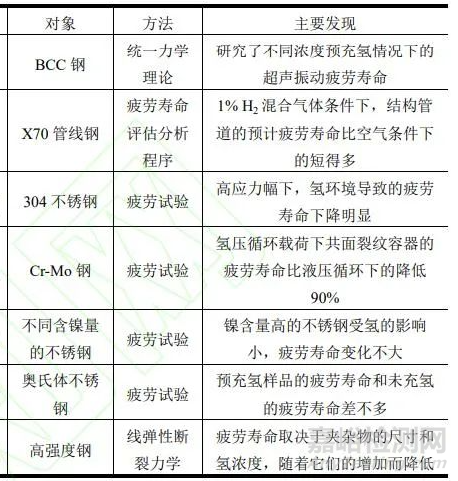

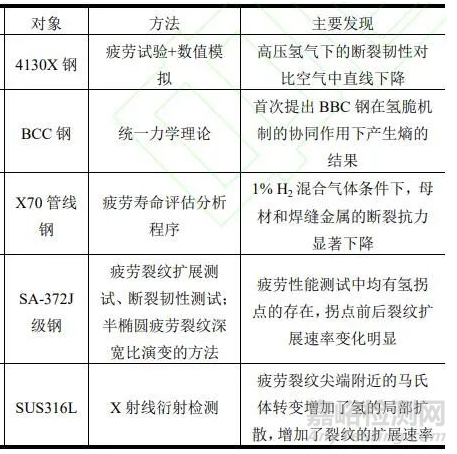

表2 氫脆對于金屬疲勞性能研究的總結
在氫脆效應的影響下，金屬內部通常發生兩種類型的斷裂：沿晶斷裂和穿晶斷裂。沿晶斷裂是脆性斷裂的一種，裂紋在材料中高速擴展，而穿晶斷裂則發生在晶界之外。
在大多數情況下，氫氣會降低金屬材料的強度 和延展性，從而使得疲勞裂紋萌生和擴展直至斷裂的行為更容易發生。Rajabipour等人的研究表明， 氫脆會降低延展性和強度等機械性能，并且隨著氫 濃度和壓力的增加，裂紋的擴展速率變大，失效可 能性也會增加。Dwivedi等人詳細闡述了氫脆導致的機械性能（例如延展性、韌性和強度等）退化的過程。但是，在氫脆導致的性能退化過程中，材料性能的變化也并非線性的。Lee等人通過疲勞 裂紋擴展測試、斷裂韌性測試（如圖19所示）和有限元分析了高壓氫氣對SA-372J 級鋼壓力容器的影響，結果表明在這些測試中都有氫拐點（氫濃度低時，金屬材料性能退化和裂紋變化不太明顯；氫濃度高時，其對金屬材料特性變化和疲勞裂紋擴展的影響顯著）的存在。

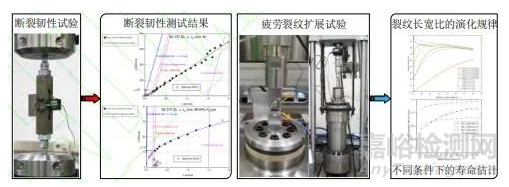

圖19 斷裂韌性和疲勞裂紋擴展試驗
除了氫氣濃度，氫環境下金屬材料的疲勞性能 還會受到各因素的影響，像外部載荷的加載頻率、 材料本身的元素和氫脆敏感性等都是研究人員關注的方向。在疲勞失效的情況下，加載頻率頻率越低，氫進入金屬的時間就越長，金屬材料性能退化的影響就越嚴重。Roy等人通過疲勞強度測試發現， 在低應力強度因子下，氫損傷相當高，隨著載荷頻 率的下降，疲勞裂紋擴展率增加。除了加載頻率外， 含碳量對材料的疲勞性能也有很大影響。Song等人發現碳含量會極大地影響了試件的拉伸性能、顯微組織、屈服應力、極限拉應力和總伸長率，碳含量的增加，會使得試件的延伸率損失增大，疲勞壽 命損失減小，如圖20所示。通常，高強度材料具有優異的強度和較高的延展性，但由于材料中局部滑 移和晶界失準之間的氫相互作用，材料會發生準解 理型斷裂，這會降低材料的強度和延展性。為了提高抗氫脆性能，需要添加不同類型的合金元素，如Al、Mn，并細化晶粒。

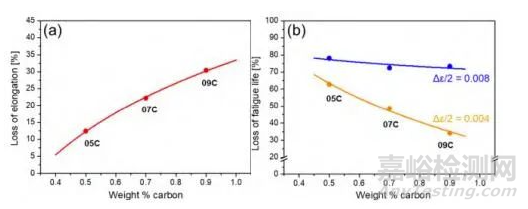

圖20 充氫后不同碳含量下Fe-17Mn-xC鋼延伸率和疲勞壽命的損失
不同金屬材料對于氫氣有著不同的敏感性，這種情況下，氫脆敏感性較低的奧氏體鋼對于氫儲存 和運輸系統來說是非常有吸引力的金屬材料。奧氏體鋼具有非常低的氫擴散率和高氫脆耐受性，但是，當Ni和Mo等奧氏體穩定元素的含量減少時，其機 械穩定性會降低。因此，在奧氏體向馬氏體發生轉變時，原奧氏體鋼的氫脆抗力可能會降低。為了評估材料對于氫脆影響的耐受性，人們提出了不同的氫脆指數，像相對缺口拉伸強度比、相對收縮面積和總伸長損失等。對于奧氏體鋼而言，最初， Ni當量指數被引入來評估奧氏體在化學方面的穩定性。由于馬氏體比奧氏體具有更低的氫溶解度和更高的擴散率，在奧氏體在轉變?yōu)轳R氏體的過程中，其氫脆抗力會大大降低，后采用30%變形量形成 50%馬氏體時的Md30溫度來估計奧氏體的機械 穩定性。Kang等建議對Ni當量進行修改，作為預測氫脆指數的指標，并研究了高壓氫氣環境下Ni當量與氫脆指數之間的關系。此外，Izawa等人研究了奧氏體不銹鋼的Md30溫度（馬氏體相變穩定的溫度）與材料抗氫脆性之間的關系，以 Md30溫度代替?zhèn)鹘y(tǒng)Ni當量，促進馬氏體形成之外的控制參數的識別。
氫環境下金屬材料的疲勞性能下降和疲勞擴 展速率的加快會使得其設計疲勞強度遠低于空氣中 的疲勞強度，設計疲勞壽命也會遠超實際情況。因此合理預測氫環境下金屬材料的疲勞壽命是一個重要課題，由疲勞性能測試所得的斷裂參數可作為氫環境下疲勞壽命預測的輸入，進而通過一些壽命預測方法求得預測值，下面將介紹前人在該領域的一 些研究。
3.2 氫脆作用下金屬材料的疲勞壽命預測
由于氫能源是近幾十年剛剛興起的綠色能源，有關氫環境下金屬疲勞壽命預測的理論大多處于初級階段，相關研究多數也是通過具體試驗的方法分析氫氣對于材料疲勞壽命的影響，如表3所示。
表3 氫環境下疲勞壽命預測研究的總結
氫環境下金屬材料的疲勞壽命主要取決于其 抗氫脆性和裂紋擴展行為。根據前文內容，不同的材料有著不同的氫脆敏感性，這個敏感性最終體現在疲勞裂紋的擴展上。一般來講，氫脆會加快疲勞裂紋擴展的速率，縮短材料的疲勞壽命，因此裂紋 擴展階段常見的基于斷裂力學的疲勞壽命預測方法是氫環境下疲勞壽命研究的主要方法。
3.3 機器學習在氫環境下的應用
機器學習是一種改進的數據分析方法，可以加速或簡化材料設計和開發，降低開發成本、風險和時間，還能在復雜的數據集中獲得深刻的見解。最近，機器學習的方法已經成功應用于金屬材料的疲 勞特性的預測中，氫環境下也有所應用。不同長度尺度的疲勞裂紋擴展取決于許多損傷控制參數，而機器學習的疲勞損傷建模方法能夠同時考慮大量損 傷參數，因此在疲勞裂紋擴展分析中受到了眾多學者的關注。Mortazavi等人建立了一種徑向基函數的神經網絡模型來預測疲勞裂紋擴展中短裂紋和長裂紋的狀態，其結構框架如圖22所示，在經過試 驗數據驗證后發現，所提模型有良好的差值能力，可準確描述長短裂紋擴展的非線性。Bhowmik等人結合極限梯度提升算法和代理模型，用于計算不同裂紋長度和深度的應力強度因子，估計疲勞損傷和壽命，該模型相比基于物理或模擬的模型更高效。
從前文氫脆對材料疲勞性能的描述可知，材料的成分及其氫脆敏感性對其疲勞壽命有著重要影響，如何描述其間的關系是眾多學者的研究目標。Narayana等人[設計了一種神經網絡模型來擬合18Cr-12Ni-Mo奧氏體不銹鋼的成分、溫度和力學性 能之間的復雜關系。Kim等人通過機器學習的方法來預測合金元素和測試條件對奧氏體鋼氫指數的影響，其研究工作流程如圖23所示。相關分析結果表明，Ni和 Mo是影響奧氏體鋼氫脆指數的主要特征，另外評估了四種代表性機器學習模型作為頂級 特征數量函數的性能，結果表明，隨機森林模型在各模型中的準確率最高。

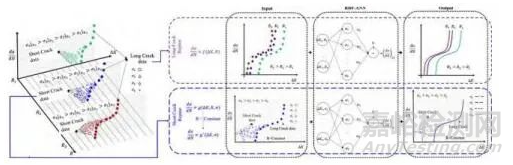

圖22 基于徑向基神經網絡的長短裂紋預測框架
目前，采用拉伸試驗和疲勞試驗是研究氫環境下金屬材料疲勞壽命的主要方法，但也有少數學者將神經網絡等機器學習方法應用在與氫相關的疲勞壽命預測中。Guo等人根據氫脆效應、應力因素和疲勞壽命之間的高度非線性關系，建立了基于神經網絡的GS80A水下高強度鋼疲勞壽命預測模型， 預測結果與灰色理論模型存在合理的一致性。Zhao等人結合了遺傳算法和反向傳播神經網絡來實現快速評估金屬氫化物反應堆的蠕變疲勞壽命。

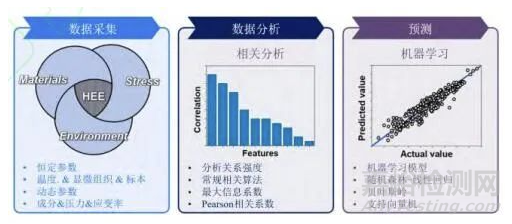

圖23 用于預測奧氏體鋼氫環境脆化的機器學習方法的工作流程
機器學習是一種可以簡化傳統疲勞壽命預測、 疲勞分析的新方法，能夠從實際實驗的復雜數據集 中獲取額外的信息。其在降低開發成本、風險和時 間的同時也存在過擬合、解釋性差和泛化能力不強等缺點。這也是制約其在疲勞壽命預測領域發展的 因素，未來可從這些方向?qū)で髾C(jī)器學習方法在疲勞壽命預測方面的突破。此外，氫環境下基于機器學習的疲勞壽命預測較少，未來還有很大應用空間。
4、總結
本文調查了氫環境下金屬材料的疲勞壽命預測的研究主題，總結了氫脆作用下金屬材料疲勞裂紋擴展行為的研究，分析了各參數對疲勞裂紋擴展速率的影響，在高應力比、高氫氣壓力、低加載頻率和低溫的情況下，氫脆的影響加劇，疲勞裂紋擴展速率上升，但從前人的試驗研究來看，這些參數對于疲勞裂紋擴展速率的影響也存在閾值，同時會受到其他參數的共同作用?；跀嗔蚜W(xué)的方法在金屬疲勞壽命預測中使用較為廣泛，特別是對裂紋擴 展壽命的應用，這也是氫環境下使用較多的方法。在通過試驗獲得疲勞裂紋擴展速率后，即可通過斷裂力學及其相關方法進行壽命預測，但這些方法也存在過于依賴經驗公式、模型建立困難和求解效率 不高的問題?？偟膩?lái)說，有關氫環境下金屬材料疲 勞壽命預測的研究取得了一定的進展，但在一些方 面仍需要更多的工作：
（1）氫環境下，不同參數對各類金屬材料疲勞裂紋擴展速率的影響已經在前人的試驗中進行了探討，但其結果上存在差異，像應力比，一些學者的研究表明高應力比會加快疲勞裂紋擴展的速率，而一些學者則通過試驗發現應力比對疲勞裂紋擴展沒有太大影響。氫環境下金屬材料的疲勞裂紋擴展行為通常受到多種參數的共同影響，這可能也是前人試驗結果有差異的原因，此外不同參數對氫脆作用下材料疲勞裂紋擴展速率的影響也存在上限。如何 量化各類參數及其組合對疲勞裂紋擴展速率的影響是后續研究需要解決的問題。
（2）基于斷裂力學的疲勞壽命預測方法可以通過計算材料的應力、裂紋長度和裂紋擴展速率等參數來預測疲勞壽命，在氫環境下被廣泛使用。但是，在此類疲勞壽命預測的過程中都存在很多不確定性。基于斷裂力學的方法主要考慮材料在單一應力狀態下的裂紋擴展行為，但實際中金屬材料的裂紋 擴展又會受所提到的應力比、壓力、頻率和溫度等 參數的影響，此外試驗數據的誤差、模型參數估計 的誤差等都會影響預測結果的精度。未來的研究可 更加關注不確定性的分析和建模，以此提高頻率壽命預測的精度。
（3）機器學習模型能夠利用高維和異構數據，從數據中學習來自動、持續地更新自身，有效地補充對該過程的物理理解。常見的一些像斷裂力學的方法能夠合理捕捉疲勞響應和裂紋擴展行為，但由于難以納入像加工硬化等特殊因素的影響，這些方法存在一定的局限性。與其相比，機器學習不需要 輸入和輸出之間有任何顯式表達，因此在金屬疲勞壽命預測方面有巨大優勢。相關方法已經被廣泛用 于各類疲勞問題中，但在氫環境下金屬材料的疲勞壽命預測中卻鮮有人運用，若能將前人的試驗數據進行總結并通過數據增強的方法進行擴充，再運用機器學習模型進行壽命預測，將有效提高求解效率和預測精度。
