要順利通過CS106試驗，需要采取什么措施？

交流供電的設備，一般情況下不會出現敏感的問題，這得益于整流電路后面的紋波濾波電容，這個電容平滑了脈沖電壓，因此只有在工作電壓為較低的直流電壓時，才需要特別考慮防護措施。

前面的文章中，我們分析了濾波電容對于CS106脈沖電壓的作用，得出的結論是：只要濾波電容的容量足夠大，就可以平滑掉干擾脈沖。因此，一個簡單的措施就是在直流電源的輸入端并聯一個容量足夠大的電容，將脈沖電壓的幅度平滑到可以接受的程度。但是使用較大的電容，在電路加電的瞬間會造成較大的瞬間沖擊電流，也會導致加電過程延長。如果對于較大的電容所導致的這些副作用不能接收，可以考慮用浪涌保護器件吸收一部分能量，這樣可以使用較小的電容來達到預期的效果。

浪涌保護器件一般是并聯在電源線輸入端的一個器件，在沒有較高的脈沖電壓時，它的電阻很高，不影響電路的正常工作，當出現幅度較高的脈沖電壓時，它的電阻迅速降低，將脈沖的能量旁路掉。浪涌保護器件主要有三種：氣體放電管、壓敏電阻、TVS二極管。這三種器件各有各的特點，適用于不同的場合，有興趣的讀者可以查閱相關的資料。

對于CS106試驗，使用TVS二極管可以構成理想的保護電路。

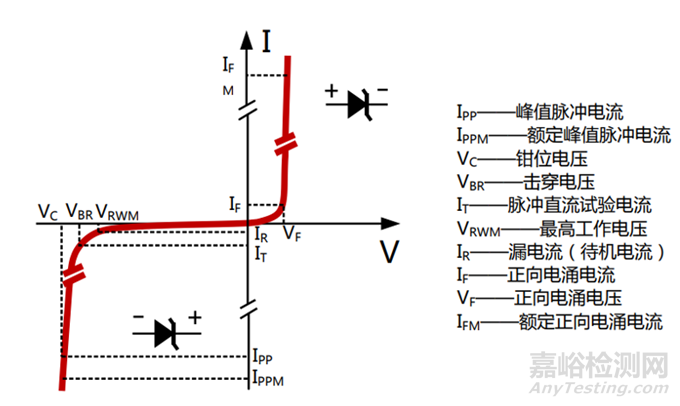

圖1 TVS二極管的參數

圖1是TVS二極管上的電壓和電流的關系圖（U-I圖），這個圖給出了TVS二極管上電壓與電流的關系，各個參數的意義，大家可以查閱關于TVS二極管的說明，這里不贅述。

請大家注意兩個現象：

1、當電壓在VBR-VF之間時，電流與電壓的關系不大，相當于一個開路的器件，我們稱TVS工作在截止區；

2、當電壓超出這個范圍時，電流驟然變大，而與電壓幾乎無關，這相當于一個短路的器件，我們稱TVS工作在導通區。

利用TVS二極管的這個特性，就可以構成一個CS106脈沖電壓的保護電路，如圖2所示：

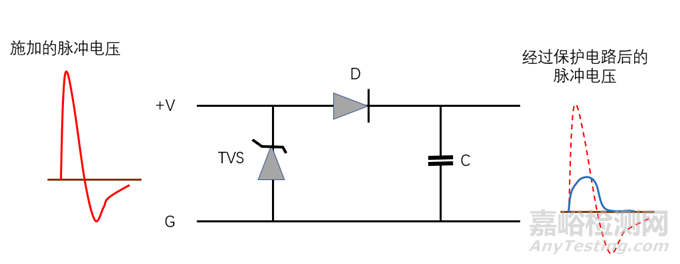

圖2 針對CS106干擾電壓采取的措施

我們假設圖2所示的電路工作電壓為12V，保護電路的工作原理大致如下。我們選取的TVS二極管的VBR = 15，這意味著在沒有施加脈沖電壓時，TVS二極管工作在截止區，電阻很高，不會影響電路的正常工作。當施加正極性的CS106脈沖電壓時，電壓超過15V，TVS二極管導通，對脈沖電壓的能量起到旁路作用。TVS導通時，它上面的電壓并不會為0，而是殘留一些電壓，這稱為殘留電壓VC。這時，CS106脈沖電壓不再是400V，而是VC，要消除這個較低的脈沖電壓，僅需要一個容量較小的電容即可，電路中的電容C就起到這個作用。

對于負極性的脈沖電壓，TVS二極管相當于正向偏壓，當正向偏壓大于VF時，TVS導通，殘留的電壓為VF。這時，負極性的脈沖電壓似乎不會導致過大的電壓，但是相當于電源的輸出被短路，電容C上的電能會被釋放掉，導致電路瞬間失去電壓。為了解決這個問題，我們安裝了二極管D，防止電容向電源側放電。

圖2是一個CS106保護電路的原理圖。圖中器件的選擇方法如下：

1、第一，選擇TVS二極管時，請參照?qǐng)D1中所示的典型參數，我們主要關心兩個參數：一個是TVS的持續工作電壓，也就是圖1中的VRWM這個參數。這個參數的含義是，電路的工作電壓不能高于這個數值。通常按照電路工作電壓的120%左右選擇，例如對于12V供電的電路，可以選VRWM = 15的品種。一般持續工作電壓確定以后，殘留電壓也就確定了，也就是圖2中的VC這個參數，VC通常是VRWM的1.6-1.8倍，考慮冗余量，我們認為是1.8倍，因此VC = 27V。

2、第二個需要考慮的參數是TVS二極管能夠承受的功率，這個功率要保證TVS二極管在進行CS106試驗時不會損壞。二極管承受的功率有時用峰值電流表示。實際上，在選擇TVS二極管時，首先應該確定峰值功率，因?yàn)楹芏鄰S家的TVS二極管產品是按照峰值功率來劃分系列的，如果不知道峰值功率，就不知道在那個產品系列中選擇產品。例如，圖3是一個廠家提供的TVS二極管的參數表，表中的第一欄是TVS二極管的系列，這是按照最大承受功率劃分的，3KP代表能夠承受的峰值功率為3kW（第四欄所示），5KP代表能夠承受的峰值功率為5kW（第四欄所示）。顯然，在選擇TVS二極管時，首先要確定峰值功率，然后才能夠在相應的系列中進行型號的確定。下面介紹怎樣確定TVS二極管的峰值功率要求。

峰值功率等于殘留電壓與峰值電流的乘積。首先，我們需要確定流過TVS的峰值電流。CS106試驗電壓是400V，脈沖發生器的內阻是2W，如果忽略TVS上的電壓降，峰值電流是200A。

前面我們已經確定了殘留電壓的數值為27V，因此按照峰值功率的定義，峰值功率為（200A ´ 27V = 540W）。所以，在選擇TVS二極管時，只要峰值功率大于1kW就可以了。也就是，可以在1kW這個系列中選擇合適的器件類型。

需要注意的是，TVS管的峰值功率PPP數值通常是在1000ms脈寬情況下定義的，CS106脈沖的寬度僅5ms，因此實際允許的峰值功率大于TVS廠家給出的數值，可以認為實際允許的峰值功率為實際的5倍。因此，如上計算的500W峰值功率，可以選擇峰值功率為100W的TVS器件。當然，選擇峰值功率較大的TVS固然安全，但是往往體積較大。實際上，由于CS106試驗的能量較小，一般的TVS二極管都可以滿足要求。

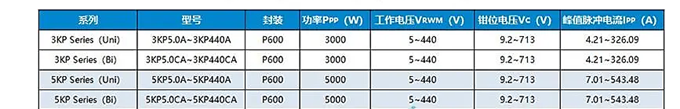

圖3 TVS二極管的參數表舉例

另外一個關鍵的器件是電容C。我們主要關心電容C的兩個參數：

1、一個是耐壓

首先，電容的耐壓要能夠承受殘留脈沖電壓。所謂殘留脈沖電壓，就是TVS二極管對脈沖進行鉗位后，殘留下來的部分，對于上面的例子，鉗位電壓為27V，因此可以選擇額定電壓為50V的品種。

2、其次是電容的容量

電容的作用有兩個：

1、是對正極性的脈沖電壓進行平滑，保證不會導致電路故障；

2、是在負極性脈沖的狀態下，儲存支撐電路工作的能量。也就是在負極性脈沖期間，電源瞬間掉電，這時電容所存儲的能量要滿足電路工作的需要。

因此電容的容量與電路的功率有關，電路的功率越大，電容的容量要求越大。另外，實際對電容量的要求，還與電路允許的最大電壓跌落有關。具體的容量可以通過實驗來確定。

二極管D的選型非常簡單。二極管的作用在施加負極性脈沖時，阻斷電容向電源側放電的路徑。由于TVS二極管將負極性脈沖鉗位在接近零伏，因此二極管的耐壓不用特別考慮。我們僅需要考慮二極管的正向最大電流即可，這個電流就是電路的最大工作電流，實際上，一般的整流二極管都沒有問題。
