TVS（Transient Voltage Suppressors），即瞬態電壓抑制器，又稱雪崩擊穿二極管。它是采用半導體工藝制成的單個 PN 結或多個 PN 結集成的器件。TVS 有單向與雙向之分，單向 TVS 一般應用于直流供電電路，雙向 TVS 應用于電壓交變的電路。如圖 1 所示，應用于直流電路時單向 TVS 反向并聯于電路中，當電路正常工作時，TVS 處于截止狀態（高阻態），不影響電路正常工作。當電路出現異常過電壓并達到TVS（雪崩）擊穿電壓時，TVS 迅速由高電阻狀態突變?yōu)榈碗娮锠顟B(tài)，泄放由異常過電壓導致的瞬時過電流到地，同時把異常過電壓鉗制在較低的水平，從而保護后級電路免遭異常過電壓的損壞。當異常過電壓消失后，TVS 阻值又恢復為高阻態。

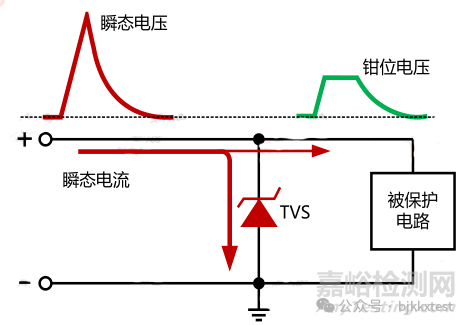

圖1：TVS工作原理

1、TVS關鍵參數

(1) Vrwm截止電壓：

TVS 的最高工作電壓，可連續施加而不引起 TVS 劣化或損壞的最高工作峰值電壓或直流峰值電壓。對于交流電壓，用最高工作電壓有效值表示，在 Vrwm 下，TVS 認為是不工作的，即是不導通的。換一句話，電路的最高工作電壓必須小于Vrwm，否則將會導致TVS動作導致電路異常。

(2) IR 漏電流：

漏電流，也稱待機電流。在規定溫度和最高工作電壓條件下，流過 TVS 的最大電流。TVS 的漏電流一般是在截止電壓下測量，對于某一型號 TVS, IR 應在規定值范圍內。對 TVS 兩端施加電壓值為 Vrwm ，從電流表中讀出的電流值即為 TVS的漏電流 IR 。對于同功率和同電壓的 TVS，在 Vrwm ≤10V 時，雙向 TVS 漏電流是單向 TVS 漏電流的 2 倍。對于一些模擬端口，漏電流會影響AD的采樣值，所以TVS的漏電流越小越好。

(3) VBR 擊穿電壓

擊穿電壓，指在 V-I 特性曲線上，在規定的脈沖直流電流 IT 或接近發生雪崩的電流條件下測得 TVS 兩端的電壓。測試的電流 IT一般選取10mA左右，施加的電流的時間不應超過400ms，以免損壞器件，VBR MIN 和 VBR MAX 是 TVS 擊穿電壓的一個偏差，一般 TVS 為±5%的偏差。測量時，VBR 落在 VBR MIN 和 VBR MAX之間視為合格品。

(4) IPP 峰值脈沖電流 ，VC 鉗位電壓

峰值脈沖電流，給定脈沖電流波形的峰值。TVS 一般選用 10/1000μs 電流波形。鉗位電壓，施加規定波形的峰值脈沖電流 IPP 時，TVS 兩端測得的峰值電壓。IPP 及 VC 是衡量 TVS 在電路保護中抵抗浪涌脈沖電流及限制電壓能力的參數，這兩個參數是相互聯系的。對于 TVS 在防雷保護電路中的鉗位特性，可以參考 VC 這個參數。對于相同型號 TVS，在相同 IPP 下的V C 越小，說明 TVS 的鉗位特性越好。TVS 的耐脈沖電流沖擊能力可以參考 IPP ，同型號的 TVS，IPP越大，耐脈沖電流沖擊能力越強。

(5) 結電容CI，漏電流IR；

結電容是TVS中的寄生電容，在高速IO端口保護需要重點關注，過大的結電容可能會影響信號的質量。漏電流主要帶來了功率的損耗，或者是在模擬信號中，會影響AD信號的采樣值。

TVS的關鍵參數

2、TVS選型過程

了解了TVS的基本參數，我們就開始進入最重要的TVS選型的過程了。選擇TVS之前，我們首先要明白選擇的終極目標：

1.電壓合適能保護后級電路；

2.引入的TVS的結電容不能影響電路；

3.TVS功率余量充足，滿足測試標準，且不能比保險管先掛。選型的過程可以按照以下的步驟進行：

(1) 選擇TVS最高工作電壓Vrmw；

(2) 選擇TVS鉗位電壓VC；

(3) 選擇TVS的功率；

(4) 評估漏電流IR的影響；

(5) 評估結電容的影響；

選擇TVS最高工作電壓Vrmw；

在電路正常工作情況下，TVS 應該是不工作的，即處于截止狀態，所以 TVS 的截止電壓應大于被保護電路的最高工作電壓。這樣才能保證 TVS 在電路正常工作下不會影響電路工作。但是 TVS 的工作電壓高低也決定了 TVS 鉗位電壓的高低，在截止電壓大于線路正常工作電壓的情況下，TVS 工作電壓也不能選取的過高，如果太高，鉗位電壓也會較高，所以在選擇 Vrwm 時，要綜合考慮被保護電路的工作電壓及后級電路的承受能力。要求Vrwm要大于工作電壓，否則工作電壓大于Vrwm會導致TVS反向漏電流增大，接近導通，或者雪崩擊穿，影響正常電路工作。綜合考慮，Vrwm可以參考以下的公式：

Vrwm≈1.1~1.2*VCC ；--------其中VCC為電路的最高工作電壓。

選擇選擇TVS鉗位電壓VC；

TVS 鉗位電壓應小于后級被保護電路最大可承受的瞬態安全電壓，VC 與 TVS 的雪崩擊穿電壓及 IPP 都成正比。對于同一功率等級的 TVS，其擊穿電壓越高 VC 也越高，所選TVS的最大箝位電壓Vc不能大于被防護電路可以承受的最大電壓。否則，當TVS鉗在Vc時會對電路造成損壞。Vc可以參考以下的公式：

VC＜Vmax ；-----其中Vmax為電路能承受的最高電壓.

選擇TVS的功率Pppm（或者Ipp）；

TVS 產品的額定瞬態功率應大于電路中可能出現的最大瞬態浪涌功率，理論上，TVS的功率越大越好，能夠承受更多的沖擊能量和次數，但是功率越高，TVS的封裝越大，價錢也越高，所以，TVS的功率滿足要求即可。對于不同功率等級的 TVS，相同電壓規格的 TVS 其 VC 值是一樣的，只是 IPP 不同。故 Pppm 與 Ippm成正比，Ippm 越大，Pppm 也越大。

對于某一電路 ，有對應的測試要求，設實際電路中的最大測試電流為 Iactual ，則 Iactual 可估算為：

Iactual=Uactual/Ri；---------其中 Uactual 為測試電壓，Ri為測試內阻。

TVS 要通過測試，故實際電路中要求 10/1000μs 波形下 TVS 的最小功率 Pactual 為：-------其中di/dt為波形轉換系數，如實際測試波形為其他波形，如 8/20μs波形，建議di/dt取，如測試波形為 10/1000μs，取，實際選型中，TVS 應留有一定的裕量，TVS 的功率Pppm 選擇應遵循Pppm＞Pactual。

根據所選的TVS的結電容和漏電流評估影響

如果TVS 用在高速IO端口防護、模擬信號采樣、低功耗設備場合，就需要考慮結電容和漏電流的影響，兩則的參數越小越好。
