結合錯層結構和梯度設計，文章提出了一種具有梯度錯層結構的二維生物仿生珍珠層復合材料。采用實驗和數值模擬方法研究了常規錯層和梯度錯層仿珍珠層復合材料中裂紋的起裂和擴展行為。使用3D打印技術制造了具有預制裂紋的仿生復合材料樣品，并進行了單軸拉伸試驗，以探索其裂紋擴展行為。對于具有周期性錯層結構的仿生復合材料，發現錯層角度在復合材料的增韌機制中起著重要作用。在具有大錯層角度的仿生復合材料中，通過結構梯度設計實現了裂紋抑制效應，有效防止了災難性失效。在數值分析框架內，采用粘聚力區建模方法來表示材料的較軟相，并通過與實驗結果的直接比較驗證了數值模擬。此外，還進行了一系列數值分析，以理解結構梯度如何影響這些珍珠層復合材料中裂紋的擴展。這項研究不僅闡明了錯層珍珠層復合材料固有的變形和增韌機制，而且還為通過結構梯度設計仿生材料開辟了新的策略。

一、 引言

生物材料在長期進化過程中，通過結構優化實現了優異的力學性能。珍珠層作為典型的生物材料，其獨特的“磚-泥”結構賦予了其高強度、高剛度和高韌性的特性。近年來，研究者們致力于仿生珍珠層復合材料的設計與制備，以期在航空航天、汽車等領域獲得應用。錯層結構是珍珠層增韌的重要機制之一，但其過強的錯層效應會導致材料韌性下降。此外，梯度設計在生物材料中廣泛存在，其對材料力學性能的影響也受到關注。目前，關于錯層結構和梯度設計對仿生珍珠層復合材料裂紋擴展行為的影響機制仍需深入研究。

近日，期刊《Composite Structures》發表了一篇由北京航空航天大學國家重點實驗室的研究團隊完成的有關梯度錯層結構仿珍珠層復合材料裂紋擴展行為研究的成果。該研究通過實驗和數值模擬方法，探究了具有梯度錯層結構的仿珍珠層復合材料的裂紋擴展行為，并分析了錯層角度和梯度設計對材料力學性能的影響。論文標題為“Experimental and numerical investigation on crack propagation in biomimetic nacreous composites with gradient structures”。

二、研究?jī)?nèi)容及方法

文章設計了兩種類型的預裂紋試樣：規則互鎖復合材料（regular interlocked composites；RICs）和梯度互鎖復合材料（gradient interlocked composites；GICs），這些試樣由Objet Connex260多材料3D打印機制造。該打印機能夠同時打印兩種或更多類型的材料，每種材料通過打印頭噴射并通過紫外線光固化，從而在不同材料之間產生優異的粘附性。使用剛性聚合物VeroWhitePlus（VW+）和類似橡膠的聚合物TangoBlackPlus（TB+）分別作為硬磚和軟基質相。所有試樣沿面板的相同方向打印以消除打印方向的影響。為了便于測試機的夾持，試樣的兩端用VW+材料打印出夾持區域。因此，實驗中獲得的應變等于測試機位移除以有效寬度，應力等于支撐反力除以最大橫截面積。

此外，測試前還使用刀片加深并銳化了裂紋。使用的測試設備包括50 KN Instron伺服液壓疲勞試驗機和數字相機，加載過程通過位移控制，加載速率為1毫米/分鐘，直至試樣失效。加載數據和試樣在實驗過程中的圖像以每秒鐘20點和每分鐘12張照片的速率記錄。

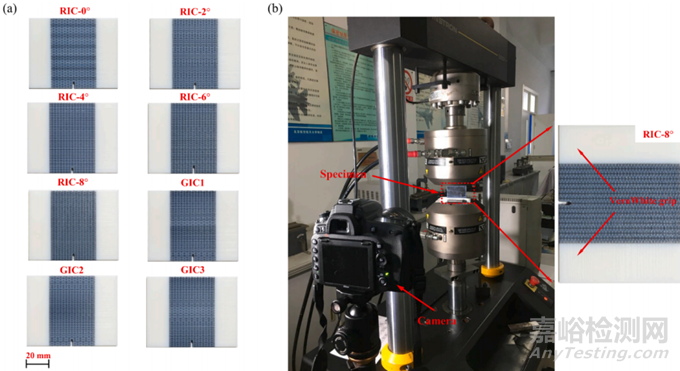

圖 1. (a) 由 Objet Connex260 多材料 3D 打印機準備的 3D 打印樣品。(b) 實驗裝置包括測試機和數碼相機。

文章采用有限元軟件Abaqus/Explicit建立了仿珍珠層復合材料模型。首先建立了經典磚-砂漿結構代表性體積單元 (representative volume element；RVE) 模型，并討論了錯層角度α對磚形狀的影響。以α作為變量，基于α的不同值，磚的形狀可以分為三種情況：反梯形（α > 0°）、矩形（α = 0°）和梯形（α < 0°）。文中特別關注矩形和反梯形磚結構的裂紋擴展行為，并通過模擬方法探討了梯形磚結構對珍珠層復合材料裂紋擴展行為的影響。

建立了五個不同互鎖角的RIC有限元模型，并預設了一個垂直于層的單邊裂紋，裂紋長度保持為寬度的約10%，以確保所有試樣的初始裂紋尖端都位于磚內。邊界條件模擬實驗中的夾持，模型在左端固定，右端施加均勻位移載荷。

對于GIC，提出了三種不同梯度結構設計的方案，梯度復合材料通過沿x軸重復RVE形成單層，然后將包含特定互鎖角的層沿y軸堆疊，堆疊方式稱為分布形式。文中采用了從0°到9°的線性分布的互鎖角，模擬了竹節截面的組成梯度和生物啟發的Bouligand結構的方向梯度，以初步檢驗梯度設計的互鎖角是否可以防止復合材料的災難性破壞。

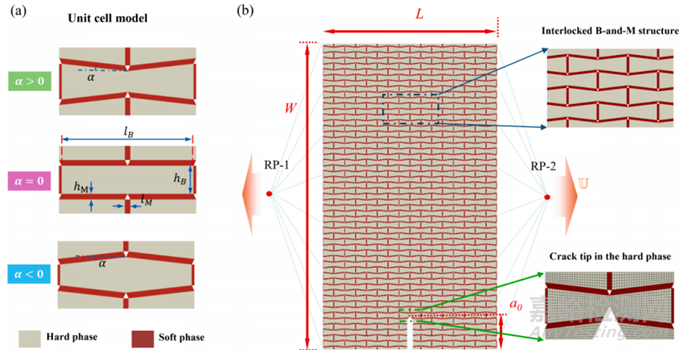

圖 2. (a) 珍珠層狀復合材料中 RVE 的幾何模型；(b) 代表性規則互鎖復合材料 (RIC-4?) 的有限元模型及邊界條件。

關于用于制造仿生珍珠層復合材料的兩種光固化聚合物TB+和VW+，分別代表砂漿和磚塊。文中展示了這兩種基本組分在實驗中在拉伸下的力學響應，以及硬相材料在數值模擬中的行為。由于實驗中不同相之間的粘附性極佳，模型中忽略了磚塊和砂漿之間的界面。采用內聚區模型（cohesive zone model；CZM）來代替薄厚度的軟相材料，解決了有限元模擬模型中的收斂問題，同時提高了計算效率。文中假設軟相材料表現出線彈性斷裂行為，并確定了四個CZM參數：法向剛度、法向強度、切向剛度和切向強度。通過反向推斷結合實驗得到的單軸拉伸應力-應變曲線結果，確定了RIC-0°樣品的CZM參數，最終得到的CZM參數與文獻中的數據一致。

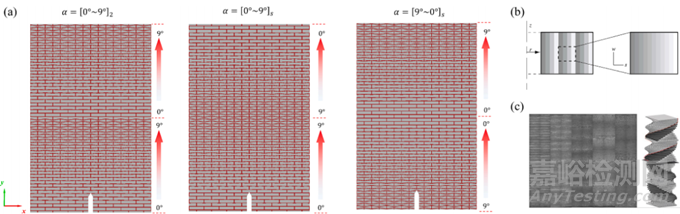

圖 3. （a）梯度互鎖復合材料的構型，其中包含沿 y 軸的三種分布形式的互鎖角。圖片顯示了參考文獻 [66] 中的成分梯度的分布和參考文獻 [67] 中的取向梯度的分布。

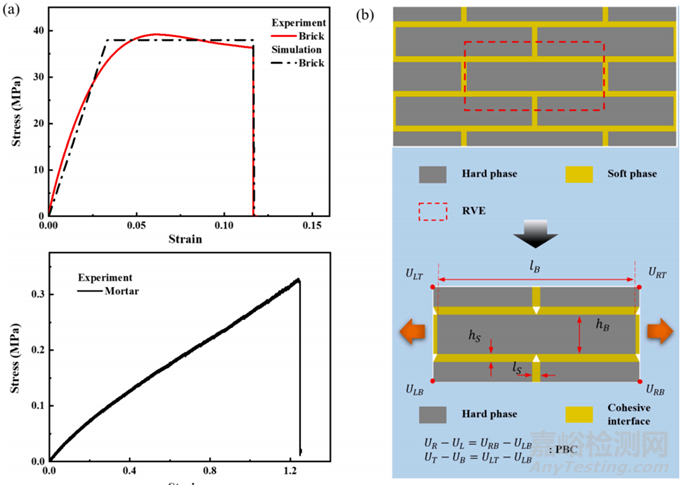

圖 4. (a) 實驗和模擬中組件的機械行為。(b) 經典磚砂漿模型中的 RVE。

文章還通過實驗和數值模擬探討了RICs和GICs在裂紋擴展過程中的變形和增韌機制。實驗結果顯示，當互鎖角較小時，RICs的應力-應變響應可以分為四個階段，每個階段都伴隨著不同的裂紋擴展和增韌行為，如微裂紋、裂紋橋接、裂紋偏轉和磚塊拉出等。梯度互鎖結構通過改變互鎖角度的分布，能夠有效調節裂紋擴展路徑，增加裂紋偏轉和裂紋捕獲機制，從而提高材料的韌性。這些機制共同作用，顯著提高了復合材料的力學性能，尤其是在防止災難性破壞方面表現出顯著的效果。

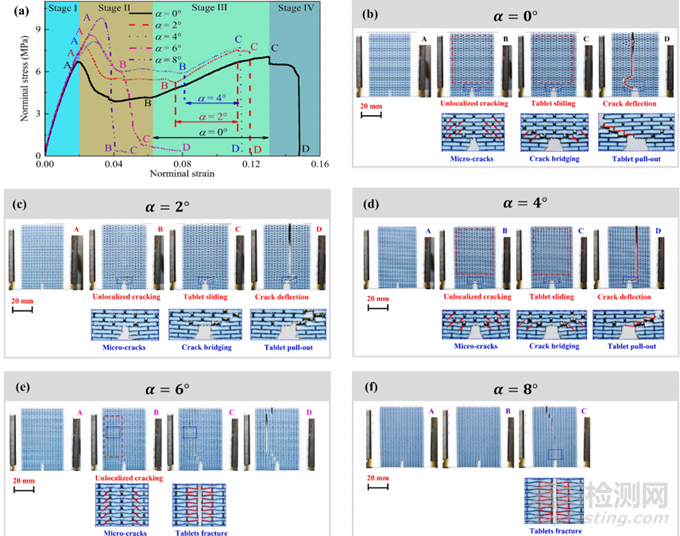

圖 5. (a) 單軸拉伸試驗下預缺口 RIC 的應力-應變圖和變形過程中不同互鎖角的 RIC 的斷裂擴展圖像：(b) α = 0°，(c) α = 2°，(d) α = 4°，(e) α = 6°，(f) α = 8°。

數值模擬得到的預制裂紋RICs和GICs在單軸拉伸下的應力-應變曲線，與實驗數據在總體趨勢上一致，顯示出數值模擬能夠很好地描述復合材料的彈性階段和隨后的非線性裂紋擴展行為。通過對比實驗和模擬中裂紋的起始和擴展過程，發現模擬能夠再現實驗中觀察到的四個變形階段和增韌機制，如非局部裂紋、裂紋橋接和裂紋偏轉。盡管數值模擬在峰值應力的預測上略有低估，但總體上能夠捕捉到復合材料的力學行為，驗證了數值模擬方法在描述這類復合材料裂紋擴展行為中的有效性。

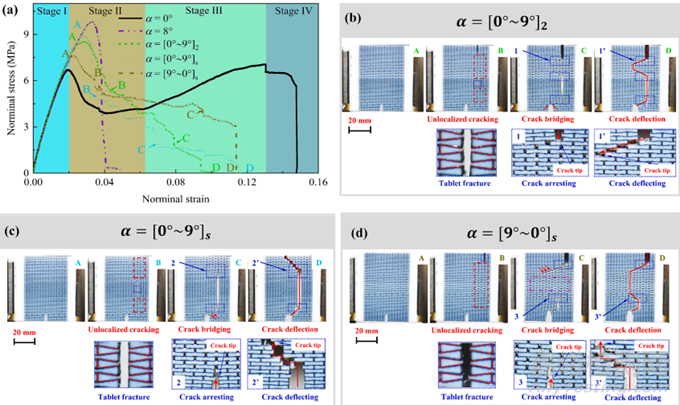

圖 6. (a) 單軸拉伸試驗下預缺口GICs的應力-應變圖和變形過程中不同梯度設計的GICs的斷裂擴展圖像：(b) GIC1-[0°9°]2，(c) GIC2-[0°9°]s，(d) GIC3-[9°0°]s。

研究發現，引入具有互鎖角度的梯度設計可以防止由大互鎖角度引起的災難性破壞，為優化設計提供了可能性，這種設計同時增強了材料的強度和韌性。在梯度互鎖模擬珍珠層復合材料的裂紋擴展過程中，當裂紋尖端擴展到非互鎖區域時，會發生裂紋偏轉，成功捕獲并阻止裂紋擴展，從而防止了復合材料的災難性破壞。此外，研究還探討了梯度設計參數對復合材料裂紋擴展行為的影響，發現梯度周期數和最大互鎖角度的不同組合對材料的強度和韌性有不同的影響，梯度設計優化可以顯著提高復合材料的力學性能。

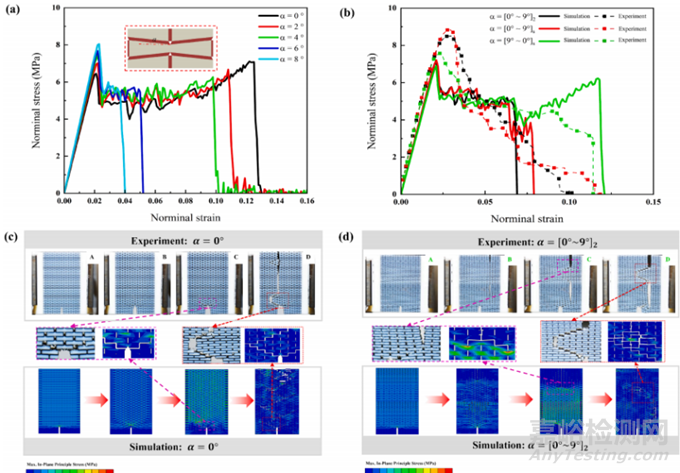

圖 7. 單軸拉伸下預切口RIC 和GIC 的應力-應變曲線的數值結果。（c）RIC-0? 和GIC1 在實驗和模擬中的詳細變形過程比較。

三、 小結

該研究揭示了錯層角度和梯度設計對仿生復合材料裂紋擴展行為的影響機制，為設計具有高強高韌性的生物仿生材料提供了新的思路。

原始文獻：

Tong Xia, Shaokang Cui, Zhenyu Yang, Zixing Lu. Experimental and numerical investigation on crack propagation in biomimetic nacreous composites with gradient structures. Composite Structures 345 (2024) 118346.

原文鏈接：

https://doi.org/10.1016/j.compstruct.2024.118346
