采用拉伸工藝制備超輕全CFRP蜂窩夾層圓柱殼，通過理論推導得到軸向壓縮下夾層圓柱殼五種典型失效模式對應的臨界失效載荷，生成三維失效機理圖，直觀揭示無量綱參數對結構失效的影響。選取面板厚度作為變量，對夾層圓柱殼進行準靜態軸向壓縮試驗，觀察到胞內屈曲和表面壓潰兩種失效模式，與理論結果一致。對試驗結果進行了系統的分析和討論。將超輕全CFRP蜂窩夾層圓柱殼與現有圓柱殼進行了對比，揭示了其承載優勢。建立的失效機理圖為蜂窩夾層圓柱殼的制備和優化提供了指導。與傳統的蜂窩芯制備工藝相比，新型拉伸工藝有望實現量產，有助于為航空航天結構件輕量化制造提供技術支持。

一、 引言

隨著航空航天領域?qū)p量化技術的需求日益增長，碳纖維復合材料因其優異的力學性能和可設計性而成為研究熱點。夾層圓柱作為一種輕質高強的結構形式，在航空航天等領域具有廣泛的應用前景。蜂窩芯材因其輕質高強的特性，成為夾層圓柱芯材的理想選擇之一。目前，夾層圓柱的制備方法主要包括纏繞工藝、鎖扣工藝、熱壓工藝和3D打印等。然而，這些方法都存在一定的局限性，例如制備成本高、操作步驟復雜、制備效率低等。

近日，Top期刊《Composite Structures》發表了一篇由哈爾濱工程大學先進船舶材料與力學重點實驗室與哈爾濱工程大學航天與建筑工程學院工程力學系、哈爾濱工業大學復合材料研究中心的研究團隊完成的有關軸向壓縮下超輕全CFRP蜂窩夾層圓柱的制備與失效機理的研究成果。該研究開發了一種新型拉伸工藝來制備超輕全碳纖維蜂窩夾層圓柱，并通過理論分析和實驗研究，揭示其在軸向壓縮下的失效機理，為夾層圓柱的輕量化設計和制造提供理論指導和實踐依據。論文標題為“Fabrication and failure mechanisms of ultralight all-CFRP honeycomb sandwich cylinders under axial compression”。

二、內容簡介

超輕型全CFRP蜂窩夾芯圓筒的制造過程，包括蜂窩芯材和面板的制備以及它們的組裝。所有CFRP夾芯圓筒，包括面板和蜂窩芯，都是通過熱壓和拉伸工藝分別制成的碳纖維單向預浸料。制造過程分為三個步驟：制作面板和芯材，以及它們的組裝。通過將預浸料和剝離層交替堆疊形成蜂窩芯，然后在自動壓力機中固化。將蜂窩芯拉伸成整體蜂窩形狀，并在真空干燥箱中熱定型。第二步是制備面板，將預浸料切割成矩形并堆疊成層合，然后在圓柱形模具上固化。最后，使用粘合膜J-272C將面板和芯材組裝在一起，并在130°C下固化2小時。為了防止測試過程中端部失效，還在圓筒的兩端注入環氧樹脂并拋光。

圖1.蜂窩芯夾層圓柱殼的制造過程。

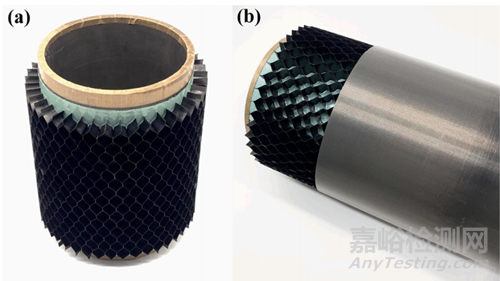

圖 2. 蜂窩夾層圓柱體照片，外板已拆除，以供演示。

研究從理論角度分析了蜂窩夾芯圓柱在軸向壓縮下的可能失效模式，并推導出每種模式對應的臨界載荷公式。包括歐拉屈曲、全局屈曲、單元內屈曲、面皺折和面壓碎在內的多種破壞模式。當圓柱的長度與直徑比足夠大時，可以將其視為細長桿，并利用歐拉屈曲公式計算臨界載荷。當圓柱壁較薄且芯材剛度較高時，在軸向壓縮下可能發生整體屈曲。薄面板蜂窩夾芯圓柱的失效模式，面板在蜂窩壁包圍的單元內發生屈曲。面板起皺通常發生在蜂窩芯的多個單元內，起皺表現為局部面板上的凹槽和凸起。而當面板足夠厚時，蜂窩夾芯圓柱在軸向壓縮下直接發生面板壓潰。通過這些公式，可以預測夾芯圓筒在不同幾何尺寸和材料參數下的軸向壓縮強度。此外，還繪制了三維破壞機制圖，直觀地展示了不同破壞模式的條件和可能性，這些圖表有助于理解結構在不同參數條件下的破壞機制，為實際工程應用提供指導。

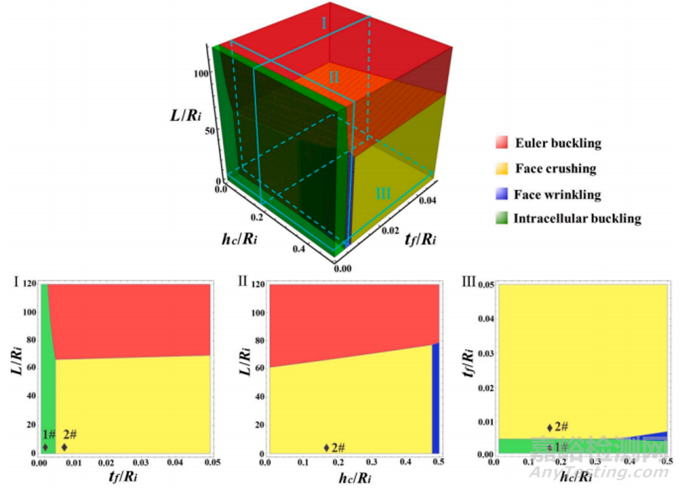

圖3.蜂窩夾層圓柱殼的失效機理圖。

關于超輕型全CFRP蜂窩夾芯圓筒進行的準靜態軸向壓縮測試，測試使用INSTRON 322通用試驗機以0.1 mm/min的速率加載，記錄了試樣的載荷和位移。同時引入了非接觸式數字圖像相關（digital image correlation;DIC）技術來收集破壞模式和全場變形數據。DIC系統通過追蹤試樣表面的圖像來測量三維坐標、位移和應變。測試前，試樣表面噴涂了散斑。此外，試驗機和DIC系統的采樣頻率保持一致，確保了數據的同步性和準確性。通過這些實驗，觀察并分析了不同面板厚度對結構破壞機制和機械性能的影響。

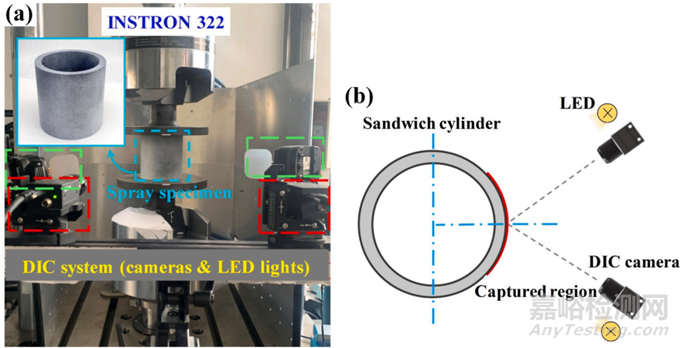

圖4.軸向壓縮試驗照片：（a）試驗裝置，（b）DIC系統示意圖。

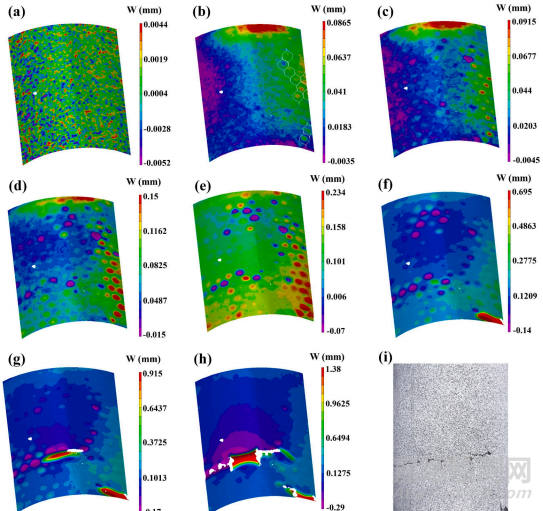

圖5. 利用DIC技術得到的1#1在不同時刻的平面外位移分布。

研究描述了超輕型全CFRP蜂窩夾芯圓筒在軸向壓縮下的實驗現象和結果，并系統討論了面板厚度對結構破壞機制和機械性能的影響。通過制造兩種類型的試樣（薄面板和厚面板），并進行軸向壓縮測試，觀察到兩種主要的破壞模式：薄面板試樣的單元內屈曲和厚面板試樣的面壓碎。利用DIC技術輔助研究，輸出了試樣的全場變形數據。實驗結果與理論預測相一致，驗證了理論分析的準確性。此外，作者還比較了不同核心類型的碳纖維夾芯圓筒的軸向壓縮性能，發現蜂窩夾芯圓筒在承載能力和等效強度方面具有一定的優勢，表明這些結構在航空航天領域具有巨大的設計和應用潛力。

圖6. 利用DIC技術得到的1#2在不同時刻的平面外位移分布。

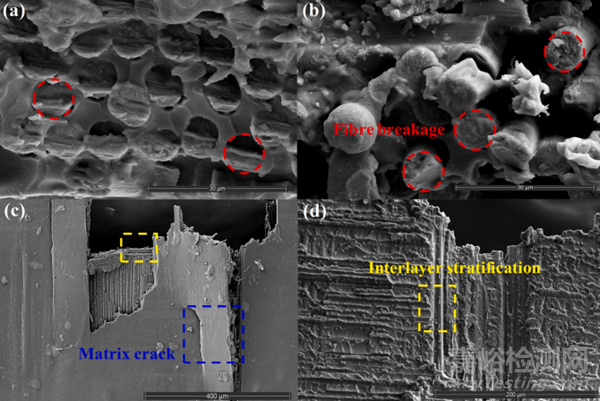

圖7.外板斷口形貌。

三、 小結

該研究開發了一種新型拉伸工藝制備超輕全碳纖維蜂窩夾層圓柱，并通過理論分析和實驗研究，揭示了其在軸向壓縮下的失效機理。結果表明，該新型蜂窩芯材具有輕質高強的特性，夾層圓柱的承載能力與桁架芯材和折疊芯材夾層圓柱相當，高于網格芯材和波紋芯材夾層圓柱。該研究為夾層圓柱的輕量化設計和制造提供了理論指導和實踐依據，具有重要的工程應用價值。
