半導體放電管是一種電壓開關型瞬態抑制二極管，也稱固定放電管、浪涌抑制晶閘管，是一種采用半導體工藝制成的PNPN結四層結構器件。是根據可控硅原理采用離子注入技術生產的一種新型保護器件，具有精確導通、快速響應、浪涌吸收能力強，雙向?qū)ΨQ、可靠性高等特點。



圖1: 貼片半導體放電管



1、工作原理



基于半導體晶閘管開關特性，當兩端電壓低于擊穿電壓時呈高阻狀態，相當于開路；當兩端電壓高于擊穿電壓時立刻響應，變?yōu)榈妥锠顟B(tài)，且電阻極低，相當于短路，過壓引起的浪涌電流會及時通過半導體放電管轉移到地。

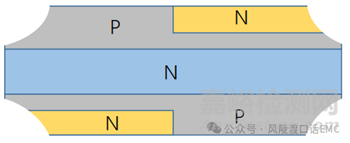

圖2: 典型雙向半導體放電管縱結構示意圖



半導體放電管一般并聯在電路中應用，電路正常工作狀態下TSS處于截止狀態，電路中由于過電壓、雷擊浪涌等出現異常過電壓時，TSS快速導通泄放電流，保護后端設備免遭異常過電壓的損壞，異常過電壓消失后，TSS又恢復到截止狀態。



2、半導體放電管伏安特性分析

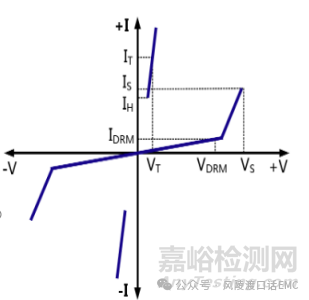

圖3: 半導體放電管伏安特性和開關特性

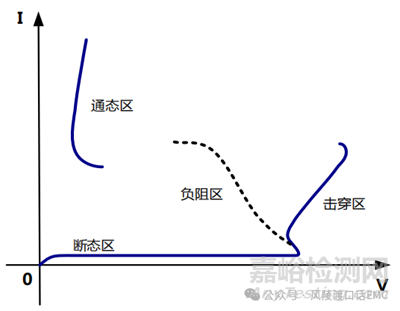

TSS開關特性包含四個區域：斷態區、擊穿區、負電阻區和通態區。



v斷態區

斷態區是電壓-電流特性的高電阻、低電流區。該區域從原點延伸至擊穿起始點。斷態電流包含反向電流和所有表面漏電流，在該區可施加反向截止電壓和測量TSS的漏電流。

v擊穿區

擊穿區是電壓-電流特性的低電阻、高電壓區域。該區域是從電壓-電流特性的高動態電阻的低電流部分開始變化，至顯著的低動態電阻區、電流劇增的區域。最終當TSS正反饋出現足以激活開通時，該區域終止。

v負電阻區

負電阻區表示從擊穿區開關點到通態狀態的軌跡。該區域是一個動態狀態，TSS管正反饋隨時間而增加導致電流增加，這引起TSS兩端的電壓降低，直至達到通態狀態。



【負阻效應】：



也被稱為負微分電阻效應，是指某些電路或電子元件在某特定端口電流增加時，電壓反而減少的特性。

v通態區

通態區是電壓-電流特性的低電阻、高電流部分。在通態狀態時，完全正反饋的晶閘管通過的電流產生最低電壓降。剛好維持通態的最小電流定義為維持電流低于該電流會導致TSS關斷。



3、半導體放電管主要電氣參數



   半導體放電管電氣參數包含：反向截止電壓、反向最大漏電流、維持電流、峰值脈沖電流、轉折電壓、轉折電流、通態電壓、通態電流、靜態電容。



v反向截止電壓（VRM）

反向截止電壓（VRM）也稱斷態重復峰值電壓，斷態時刻施加的包含所有直流和重復性電壓分量的額定最高（峰值）瞬時電壓。

v反向最大漏電流（IRM）

反向最大漏電流，也稱斷態重復峰值電流，是指施加斷態重復峰值電壓VRM產生的最大（峰值）斷態電流。

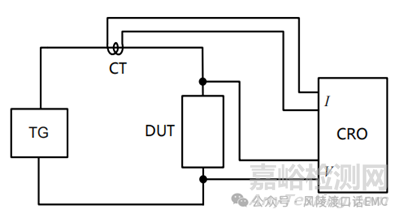

圖4: 斷態重復峰值電壓VRM的試驗電路



VRM的測試電路如上圖所示，測試驗證當TSS持續承受額定斷態重復峰值電壓時，維持高阻抗斷態的能力。斷態重復峰值電壓的額定值應施加在器件兩端，測量IRM應不超過規定的IRM最大值，試驗后器件的任何規定特性應無劣化。

v維持電流（IH）

維持電流是指維持半導體放電管通態的最小電流，一旦流過的電流值小于維持電流，半導體就會恢復到截止狀態。

v靜態電容（C）

半導體放電管處于關斷狀態下的結電容，也稱為在靜態時的電容值。

v 峰值脈沖電壓（VPP）與峰值脈沖電流（IPP）

峰值脈沖電壓是在給定波形下TSS可承受的最大峰值脈沖電壓值，峰值脈沖電流是在給定波形下TSS導通時能夠承受的最大脈沖電流。

VPP與IPP是衡量TSS耐受浪涌沖擊能力的兩個參數，兩者都是越大越好。TSS根據應用場合選擇10/700us和8/20us波形進行測量。

v通態電壓（VT）與通態電流（IT）

在規定通態電流IT條件下器件兩端的電壓，當電壓升高到半導體放電管完全導通時，半導體放電管呈現很小的阻抗，此時兩極電壓為導通電壓。

在通態條件下，流過半導體放電管的電流，則稱為通態電流。



圖5: 通態電壓與通態電流測試電路



采用上圖所示電路測試通態電壓，試驗發生器TG用來產生TSS伏安特性曲線波形，TG由電流源和300ohm的分流電阻組成，試驗發生器應使DUT轉換進入通態，通態電壓VT值應在通態電流IT的規定時間和規定值條件下測量。也可采用晶體管圖示儀對TSS的通態電壓及通態電流進行測量，從圖示儀的伏安特性曲線上讀出VT與IT。



v轉折電壓（VS）與轉折電流（IS）



轉折電壓也稱開關電壓，定義為器件轉換進入通態前，在擊穿區終點時器件兩端的瞬時電壓。



在開關電壓VS條件下流過器件的瞬時電流是開關電流，也被稱為轉折電流。VS與IS的測試方法可參考通態電壓與通態電流的測試方法。



4、TSS典型應用電路



半導體放電管（TSS）廣泛應用于通信、安防、工業設備、醫療設備、激光設備等電子產品的通信保護電路中。

vRS232/RS485通訊接口靜電浪流涌防護方案

RS232/RS485通訊信號在工業設備、醫療、自動化設備有著廣泛的應用，因長距離傳輸?shù)脑?，線纜都較長，容易耦合外部靜電浪涌干擾，損壞設備，使用TSS器件做浪涌防護、靜電放電防護，效果非常好，具體參考線路設計如下：

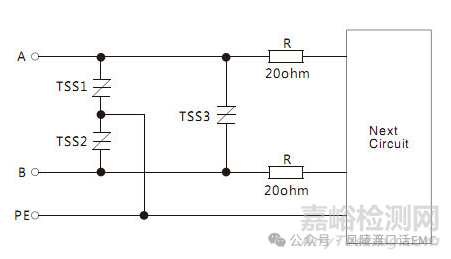

圖6: TSS在RS232/RS485通訊防護應用

v視頻信號靜電浪涌防護方案

監控設備、工業設備、自動化控制設備中視頻信號端口被廣泛應用，尤其是在視頻監控領域，視頻信號長距離傳輸時很容易耦合外部浪涌干擾、靜電放電干擾，TSS管配合電阻即可以做浪涌防護，又可以做靜電放電干擾防護，具體參考線路設計如下：

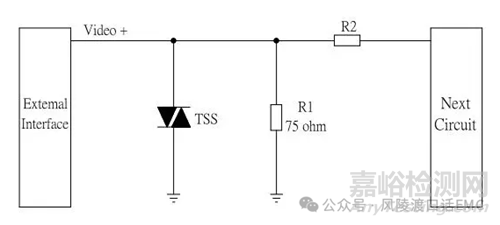

圖7: TSS在視頻信號端口防護應用
