雷電是大自然界中一種自然放電現象，它是由帶電荷的雷云引起的。雷云的底部大多數帶負電荷，它在地面上會感應出大量的正電荷。在帶有大量不同極性的雷云之間或雷云與大地之間形成強大的電場，其電位差可達數兆甚至數十兆伏。隨著雷云的發展增強和不斷移動，一旦空間電場強度超過大氣游離放電的臨界電場強度，就會發生云間或?qū)Υ蟮氐亩搪贩烹姡串a(chǎn)生雷電。

雷電放電由一次或若干次單獨的放電組成，每一次放電都攜帶不同幅值的高電壓和持續時間很短的大電流，并且包括二次、三次的放電，這樣就引起了巨大的電磁效應、機械效應的熱效應。

直擊雷通過架設高壓避雷導線傳入大地；而感應雷則可以通過導線感應出一個外電場作用的高電壓和大電流，與供電系統中的電壓、電流疊加在一起，這樣就形成了一個浪涌電流。

浪涌沖擊抗擾度試驗考察電氣和電子設備對由開關和雷電瞬變過電壓引起的單極性浪涌(沖擊)抗擾度；主要依據國家基礎標準GB/T17626.5-2019/IEC61000-4-5:2014《電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗》進行檢測試驗。





一、浪涌沖擊試驗常用關鍵詞：

1、耦合網絡 CN

將能量從一個電路傳送到另一個電路的電路。

2、組合波發生器CWG

能產生1.2/50us開路電壓、8/20us短路電流波形或10/700us開路電壓波形、5/320短路電流波形的發生器。

3、耦合/去耦網絡 CDN

耦合網絡和去耦網絡的組合。

4、去耦網絡 CDN

用于防止施加在受試色被上浪涌影響的其他非受試裝置、設備或系統的電路。

5、有效輸出阻抗

浪涌發生器的同一輸出端開路電壓峰值與短路電流峰值的比值。

6、高速通信線

工作時傳輸頻率大于100khz的輸入/輸出線。

7、電源端口

為設備或相關設備提供電源而使其正常工作的導線或電纜端口。

8、抗擾度

裝置、設備或系統面臨電磁騷擾哦不降低運行性能的能力。

9、參考地

不受任何接地配置的影響的、視為導電的大地的部分，其電位約定為零。

10、二次保護

對通過一次保護后的能量進行抑制的措施。

11、浪涌沖擊surge

沿線路或電路傳播的電流、電壓或功率的瞬態波，其特征是先快速上升后緩慢下降。

12、系統

通過執行規定的功能來達到特此那個目標的，由相互依賴部分組成的集合。

13、輔助設備-AE

14、保護地-PE

15、浪涌保護器-SPD

16、受試設備-EUT

17、其他放電管-GDT

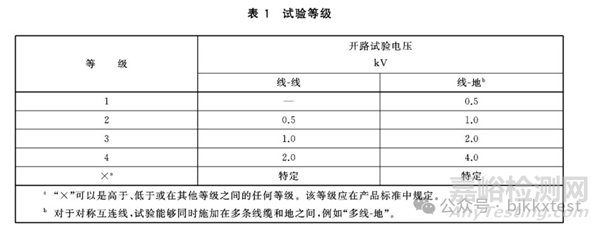

二、浪涌沖擊試驗測試等級



三、浪涌沖擊試驗有哪些測試波形

1、使用1.2/50us-8/20us浪涌波形對于電源端口，短距離信號電路、線路端口和本地網絡如以太網以及類似的網絡端口。

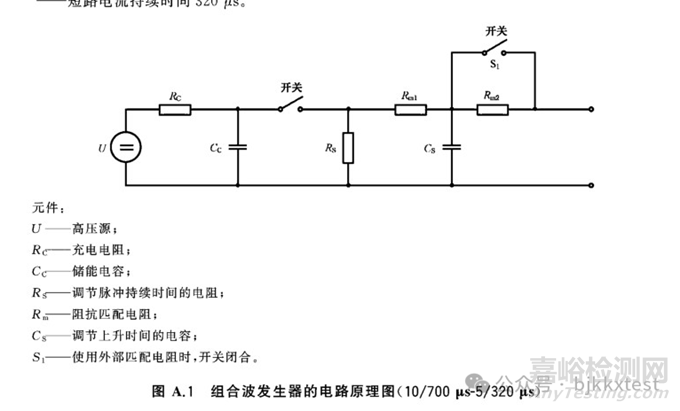

2、使用10/700us-5/320us浪涌波形的情況對于通過直接連接多個用戶電信網絡，公共交換電話網絡PSTN,各種類型數字用戶環路等來實現分散系統連接的通信線，典型線纜長度超過300m。



雷擊浪涌沖擊試驗主要針對電源端口、信號端口、控制端口、以太網口進行浪涌脈沖的施加，屬于接觸型抗擾度試驗。





三、浪涌抗擾度試驗方法

1、EUT和耦合/去耦網絡之間的電源線長度不應超過2m。

2、除非相關產品標準規定，施加在直流電源端和互聯線上的浪涌脈沖次數應為正、負極性各5次；對交流電流端口，應分別在0°、90°、180°、270°相位施加正、負極性各5次的浪涌脈沖，連續脈沖間的時間間隔1分鐘或更短。

3、如果重復率1/min更快的試驗使EUT發生故障，而按1/min重復率進行測試時，EUT卻正常工作，則使用1/min的重復率進行測試。

4、實驗室的氣候條件應該在EUT和試驗儀器各自的制造商規定的設備正常工作范圍內，如果相對濕度很高，以至于在EUT和試驗儀器上產生凝霧，則不應進行試驗。



四、浪涌沖擊試驗結果評定

試驗結果應依據EUT試驗中的功能喪失或性能降低現象進行分類，相關的性能等級由設備的制造商或試驗的委托方確定,或由產品的制造商和采購方雙方協商同意。推薦的分類如下:

a) 在制造商、委托方或采購方規定的限值內性能正常;

b) 功能或性能暫時喪失或降低,但在騷擾停止后能自行恢復,不需要操作者干預:

c) 功能或性能暫時喪失或降低,但需操作者干預才能恢復;

d)因設備硬件或軟件損壞,或數據丟失而造成不能恢復的功能喪失或性能降低。



五、雷擊浪涌沖擊試驗應怎么防護

1、防雷電路設計應滿足防護要求，且防雷電路的殘壓水平應能夠保護后級電路免受損壞。

2、在遇到雷電暫態過電壓作用時，保護裝置應具有足夠快的動作響應速度，即能盡早的動作限壓和旁路泄流。

3、防雷電路加在饋電線路上，不應影響設備的正常饋電。

4、防護電路在系統的最高工作電壓時不應動作。通常在交流回路中，防護電路的動作電壓是交流工作電壓有效值的2.2～2.5倍，在直流回路中，防護電路的動作電壓是直流額定工作電壓的1.8～2倍。

5、防雷電路加在饋電線路上，不應給設備的安全運行帶來隱患。例如，應避免由于電路設計不當而使防雷電路存在著火等安全隱患。
