高低溫環境屬于電子產品經常遇到的環境，其試驗與適應性評估是艦載電子產品研制環境工程的重要工作內容。本文結合電子產品高低溫環境試驗與評估的基本流程，系統梳理了高低溫環境試驗與適應性評估問題，對溫度穩定時間、溫度保持時間以及溫變速率、檢測項目確定等提出建議，給出可操作性強的高低溫適應性評估核查樣表，為高低溫環境適應性的準確驗證提供借鑒。
作者：魯雪峰1,夏小杰2
單位：1.華中光電技術研究所-武漢光電國家研究中心；2.蘇州蘇試廣博環境可靠性實驗室有限公司武漢分公司
簡介：魯雪峰，工程師，主要從事通用質量特性試驗技術研究以及指標論證方面的研究工作。
引言
高低溫環境適應性是指裝備在壽命周期內可能遇到的極端高低溫環境作用下能實現其所有預定功能、性能和不被破壞的能力。耐高低溫環境能力的實現依賴于分析產品在高低溫環境下可能的環境效應，采取對應設計措施，并通過試驗驗證設計措施。
高低溫試驗與適應性評估是艦載電子產品研制生產過程中常見工作項目，通常包括高溫貯存、高溫工作、低溫貯存和低溫工作四個試驗項目，以及高溫適應性評估和低溫適應性評估兩個評估項目。本文聚焦于艦載電子產品高低溫環境試驗以及適應性評估問題，提出了解決措施，可為艦載電子產品的高低溫試驗與適應性評估提供參考。
高低溫環境試驗與適應性評估方法
艦載電子產品高低溫環境適應性驗證中，其試驗與適應性評估主要工作流程如圖1所示。

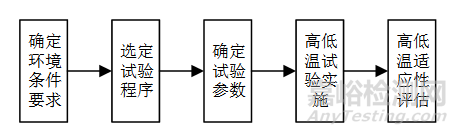

圖1 高低溫環境試驗與適應性評估主要工作流程
（1）確定環境條件要求
高低溫環境條件要求是產品開展高低溫環境試驗及適應性評估的重要輸入。艦載電子產品高低溫條件要求主要來自于產品的研制要求、技術規格書、產品規范或研制合同等外部輸入文件，包括高溫/低溫貯存溫度、高溫/低溫工作溫度以及試驗所應參考的標準。
（2）選定試驗程序
艦載電子產品常用的環境試驗標準包括GJB4和GJB150A，包括的試驗程序有恒定高溫貯存試驗、恒定高溫工作試驗、恒定低溫貯存試驗和恒定低溫工作試驗。試驗程序的確定通常與試驗所參考的標準有關，比如GJB4中沒有高溫貯存試驗程序，GJB150.4A中允許低溫貯存試驗和低溫工作試驗結合開展。
（3）確定試驗參數
艦載電子產品在試驗室內開展的高低溫試驗主要參數見表1。試驗參數的確定需根據產品特點，包括重量、溫變速率耐受能力、濕度控制要求以及環控要求等。

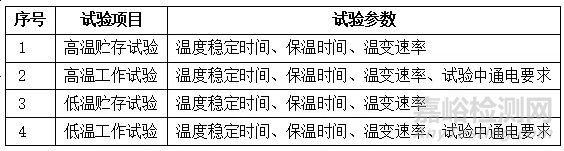

表1 艦載電子產品典型環境試驗項目及主要參數
（4）高低溫試驗實施
高低溫試驗實施過程是艦載電子產品溫度適應性驗證的重要工作，包括試驗前準備、初始檢測、試驗、恢復以及試驗后檢測五個階段，由試驗人員按照試驗程序及試驗參數要求操作試驗箱，產品項目組人員按照檢測項目要求開展功能性能檢測，并對檢測結果給出評價性結論。
（5）高低溫適應性評估
目前，高低溫環境適應性評估方法主要以產品環境試驗結果為依據，開展符合性檢查。通過核查環境試驗大綱以及第三方試驗的原始記錄，給出產品高溫環境適應性評估的結論。
高低溫環境試驗問題及對策
結合電子產品高低溫環境試驗工作流程及工程實踐，高低溫環境試驗中常見的問題主要包括高低溫環境條件分析不細致、溫度穩定時間確定方法不對、溫度保持時間確定隨意、試驗程序選擇不當、試驗數據記錄不完整等。具體表現如下：
（1）高低溫環境條件分析
艦載電子產品高低溫條件通常只給出貯存溫度和工作溫度范圍，未能準確描述預期壽命剖面中產品溫度暴露特點。主要表現在缺乏對裝備部署地域極端溫度條件及其變化特點、典型任務時長的補充描述，未對產品環境條件進行細致的分解。前者導致裝備開展高低溫試驗時試驗參數選擇沒有明確依據，后者則導致對局部區域密閉或散熱不暢所導致的溫升考慮不足，比如艙內電子機柜高溫條件要求50℃，在分解給電路板時，應考慮散熱不暢導致的極端溫度環境。
（2）試驗程序選擇
試驗程序的選擇與產品經歷溫度環境的特點相關，比如高溫產生源頭包括太陽輻射誘發溫度、平臺發熱設備以及設備本身引起的高溫；低溫環境產生源頭主要是部署地域季節變化和緯度高度增加。艙外安裝的設備，其高溫環境主要來自于太陽輻射引起的溫升，原則上應開展高溫循環貯存/循環工作試驗，實際采用恒定溫度試驗；其低溫環境主要是缺乏考慮低溫環境下的連續貯存和工作情況。艙內安裝產品經歷的高溫和低溫環境主要為恒定溫度環境。這種對產品安裝位置溫度環境特點分析的缺乏，導致試驗程序選擇不當，進而影響產品的高低溫環境適應能力的完整驗證。因此，產品環境工程中應重點開展使用環境特點分析工作，以準確選擇試驗程序。
（3）溫度穩定時間
按試驗條件劃分，溫度穩定時間可分為高溫貯存條件下溫度穩定時間T1、高溫工作條件溫度穩定時間T2、高溫工作條件下通電后溫度穩定時間T3、低溫貯存條件下溫度穩定時間T4、低溫工作條件下溫度穩定時間T5以及低溫工作條件下通電后溫度穩定時間T6。
溫度穩定時間確定方法包括實測法、重量法和熱時間常數法。重量法因其便于實施而被廣泛采用，常見標準GJB4.3-1983、GJB4.4-1983和GJB1621.7A-2006等。GJB150.3A-2009、GJB150.4A-2009并未采用重量法確定溫度穩定時間，研制單位主要采用多個標準拼湊試驗方法來確定溫度穩定時間。目前單個板卡集成器件已經達到1000個以上，依據重量法確定溫度穩定時間會導致對產品高低溫適應能力產生誤判，表現為環境試驗通過率高，可靠性試驗及后期外場使用過程中問題頻發。因此，采用熱成像儀、溫度巡檢儀開展溫度穩定時間測定是高低溫試驗準確開展的必要工作。
（4）溫度保持時間
溫度保持時間的確定與產品在典型溫度極值下的使用時間長短有關。低溫試驗溫度保持時間的確定應考慮在低溫地區使用時處于低溫下的長期效應，從而以不同平臺的任務執行特點區分不同產品的低溫環境適應性要求，具體可參考GJB1172-1991。高溫試驗溫度保持時間選擇除了與低溫試驗相同問題外，還包括艙外設備未能考慮太陽輻射效應所導致的高溫，艙內設備未能考慮極端工況，如GJB/Z27中的4.2.3要求“艦船電子設備，在某種戰斗環境下要求中斷空調和通風系統”。實際上，艙外設備應開展的高溫試驗是循環高溫而不是恒定，若采用恒定高溫替代，則應開展不少于48h的高溫試驗；高溫工作試驗的溫度保持時間應考慮中斷空調和通風系統等極端工況下的工作，如任務剖面中不可修階段的持續時間。
（5）溫度變化速率
GJB150.3A和GJB150.4A規定的溫度變化速率均為不超過3℃/min，試驗實施時多采用最大溫變速率。這顯然沒有考慮產品特點，對于含有大尺寸光窗的光電產品，過快的溫變速率會明顯損壞光窗的結構強度，導致過應力試驗。同時，對于部分可靠性試驗中采用5℃/min溫變速率的產品，簡單采用3℃/min不能釋放產品可靠性試驗的風險。因此，應根據產品特點及產品后期可靠性試驗、壽命周期溫度變化特點確定溫變速率。
（6）試驗中通電檢測要求
在高低溫環境試驗中應開展完整的功能性能檢測，這與環境適應性的特點有關。盲目減少檢測項目，則無法說明產品的真實環境適應性水平，造成部分間歇缺陷漏檢。高低溫環境試驗中，產品檢測項目裁剪的原則包括：
a）能檢盡檢原則：具備檢測條件的，必須要開展檢測；
b）可操作原則，即在實驗室給定的場地和環境條件下，可以利用現有測試設備進行檢測；
c）采信原則，比如高低溫環境之前的檢測，可采信產品的功能性能檢驗結果；
d）等效原則，如功能A和功能B有關聯關系，通過檢測功能B即可說明功能A是正常的，則A可以不檢測。
高低溫環境適應性評估問題及對策
高低溫環境適應性評估是以產品高低溫環境試驗數據為依據，利用專家經驗給出產品耐高低溫環境能力的定性評估結論。傳統上，對于產品耐高溫環境能力的評估主要是結合環境試驗中產品的功能性能檢測記錄，包括初始檢測、中間檢測以及試驗后檢測，三次檢測均合格則認為產品的高低溫環境適應能力符合要求。結合部分型號產品的環境適應性評估過程，主要存在問題：①未對試驗條件與外場使用條件的高低溫極值環境模擬的狀況進行評估；②未對被試品檢測項目是否齊全進行評估；③未對過程記錄的完整性進行評估；④未對產品的低溫啟動能力、冷卻劑選擇合理性進行評估；⑤未對被試品高溫散熱能力進行評估，等等。
高低溫環境適應性評估應在分析產品特點基礎上，從耐高低溫環境適應性設計、環境試驗以及產品檢測項目三個維度，制定核查表格，逐項進行檢查評估。高低溫環境適應性評估樣表見表2。表2的檢查結果應基于產品的環境適應性設計分析報告、元器件選型清單、材料選擇清單、產品實物以及產品的高低溫試驗報告等，結論欄應按“完全符合、基本符合、少部分符合和不符合”給出對應結論，統計完全符合和基本符合的數量，計算符合率，即符合率=（完全符合數+基本符合數）/總檢查項目數，或采取專家評分方法給出“優、良、基本合格和不合格”的結論。

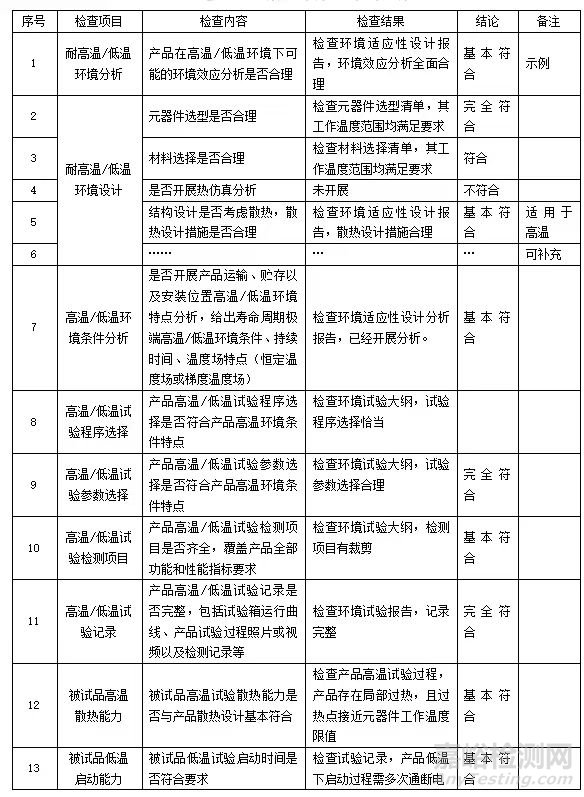

表2 電子產品高低溫環境適應性評估樣表
總結
本文重點研究艦載電子產品研制過程中的高低溫環境試驗參數選擇和適應性評估方法，前者關系到產品高低溫環境試驗過程是過試驗或欠試驗，后者則關系到裝備的試驗鑒定結論。除此之外，應注意鑒定試驗、驗收試驗和例行試驗中高低溫環境試驗參數選擇的差異，即例行試驗與鑒定試驗基本一致，驗收試驗通常不開展破壞性試驗，如低溫/高溫貯存試驗。合理的試驗參數選擇和適應性評估方法對于試驗的正確開展、高低溫環境適應性能力的準確評估具有重要意義，本文提出的對策能很好指導研制和試驗單位相關人員開展高低溫環境試驗和適應性評估。
