摘要

多材復合高溫基線密封件是一種集隔熱芯材、金屬編織彈簧管和陶瓷纖維編織管于一體的新型多孔復合結構材料，在動載荷作用下具有柔性、耐高溫、耐磨和密封等多功能優異性能，尤其對提高新一代高速飛行器熱端部件的綜合性能上起到關鍵性作用。它綜合利用了內層隔熱芯材的熱防護、中間層高溫合金編織彈簧管的彈性回復和外層陶瓷纖維管的耐熱、耐磨等各自的性能優勢。然而，由于各基材結構和性能之間的差異性，多材混雜結構與整體性能調控之間的內在聯系尚不明確?；诖?，首先介紹了多材復合高溫基線密封件各組成材料特性及其制備工藝；其次，對現有高溫基線密封件的理論和數值模型等研究方法進行梳理和歸納；再次，闡述了多材復合高溫基線密封件在關鍵制備工藝和高溫動載荷服役過程中存在的主要技術挑戰；最后，對多材復合高溫基線密封件的研究發展趨勢和潛在工程應用進行了展望。

作者：魏雨函,  曾琴,  白鴻柏,  薛新,

福州大學　機械工程及自動化學院，福州 350116



正文：



在高速飛行器運行過程中，控制機翼會發生偏轉，導致控制翼與尾翼間的間隙發生變化，這可能會致使高壓熱氣流會通過間隙進入飛行器內部，從而損壞內部結構并可能導致飛行器失控。新型飛行器內部需要高精度和高可靠性的密封件，以確保各種系統的正常運行，如發動機、液壓系統、氣壓系統等。此外，新型飛行器在極端的高溫環境中需保持超高速飛行和高機動性能，同時滿足高的燃油效率和低排放。這要求對動密封件在滿足極端的服役環境的同時為飛行器提供可持續性、安全、高精度和高可靠性的性能。因此，制備新型高溫動密封件被認為是制約新型飛行器發展的關鍵技術之一[1-2]。

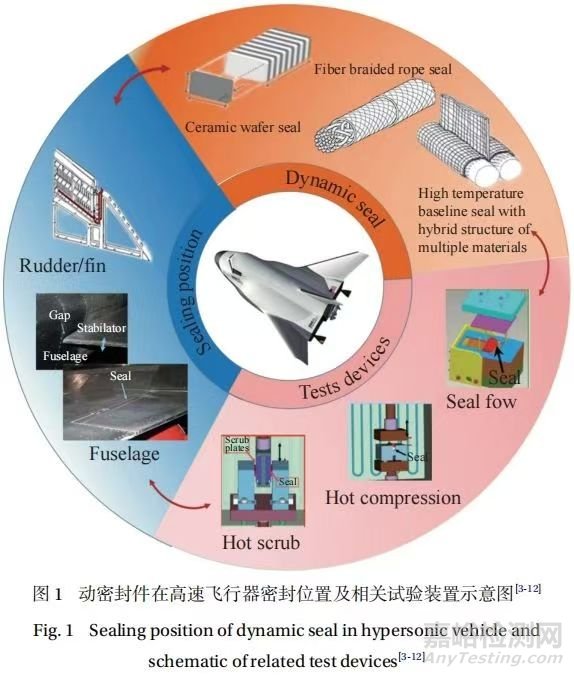

早在20世紀80年代末，NASA對高溫動密封件進行研究，主要包括兩種類型：陶瓷柵板密封和纖維編織繩密封[3-5]，如圖1所示。陶瓷材料較脆難以適應復雜多變的工作環境而受到限制。而纖維編織繩密封件由保護套和芯材組成，主要采用全陶瓷纖維材料，密封件的彈性主要依賴于纖維材料本身的彈性，因此在間隙變化較大的環境下難以保持彈性密封，并且在高溫環境中容易發生永久變形。為了克服這些問題，研究人員在纖維編織繩密封件的基礎上添加了金屬編織彈簧管，以提高密封件整體的彈性。從而創新發展了新型的多材復合高溫基線密封件，如圖1所示。





隨著超高速飛行器對速度要求的不斷提高，密封件在飛行器移動襟翼、升降舵邊緣以及鉸鏈線等位置[6](圖1)的服役環境變得更加惡劣，這也對高溫動密封件的設計、制備和性能調控提出了更高的挑戰。為了探究極端環境下動密封件的性能，國內外學者根據飛行器的密封環境設計了熱暴露試驗[6]、壓縮試驗[7-8]、摩擦試驗[9]、泄漏/密封試驗[10]以及電弧噴射試驗[11-12]等，并研發相關的裝置。試驗結果表明，高溫基線密封件最需要解決兩個方面問題：一是飛行器提速會導致密封件的使用環境溫度高達1400℃以上；二是在飛行器運行中，動密封件的使用環境惡劣(如高溫動摩擦、高溫壓縮等)會導致其發生永久性變形，密封件僅使用8次后就需要更換。為解決上述問題，需要通過多學科交叉設計以實現高溫基線密封件具有良好的耐高溫和隔熱性能、高溫回彈性、耐摩擦性能以及可重復使用性。



在高溫氣流場、高速轉子系統等復雜多物理場服役環境下，多材復合高溫基線密封件各組件之間的多功能制約/耦合作用不可避免，同時具有一定的兩面性。其中較為積極的一面表現為：各組件結構和多功能特性之間相互制約和強耦合，充分發揮各組件的性能優勢以及協同機制，進而實現多材復合高溫基線密封件的完美多功能特性。比如，金屬編織彈簧管的熱膨脹和熱傳導系數通常高于陶瓷纖維材料。因而防熱纖維編織外套除了具有耐磨、耐腐蝕、抗氧化和隔熱能力外，還可約束金屬絲產生過大的膨脹變形以及防止其發生高溫蠕變失效。由于陶瓷纖維材料相對柔軟，金屬編織彈簧管為其提供彈性變形和一定的強度以防止整體結構發生壓縮變形或纖維斷裂失效。在高溫動摩擦環境下，溫度突變以及熱循環會導致各組件內部應力有所不同。其中芯材占比較大，且芯材和防熱纖維編織外套之間材料的差異性較小，因而可以制約內部產生較大的應力差異。較為消極的一面主要體現在以下幾點：一是各組件界面復合存在連接強度弱、性能突變等不穩定性；二是流-熱-固多場耦合服役環境下，涉及到材料學、熱力學行為、表面摩擦學、動力學、傳熱學、流體學等交叉學科范疇，各組件結構和多功能特性之間的解耦難度大；三是尚缺乏有效的針對多材復合材料的多物理場耦合理論和試驗數據同步采集技術手段。簡言之，正是上述這些積極和消極的兩面性，系統開展多材復合高溫基線密封件的基礎研究和工程應用潛力探索具有一定的挑戰性。本文首先圍繞多材復合高溫基線密封件的結構設計、各組成材料特性及制備工藝等國內外研究進行系統評述，然后對其相關的理論模型和數字化建模方法進行梳理和歸納，最后對高溫基線密封件的性能進行分析并展望其制備工藝的關鍵技術和潛在工程研究發展趨勢。



1 高溫基線密封件結構設計及制備

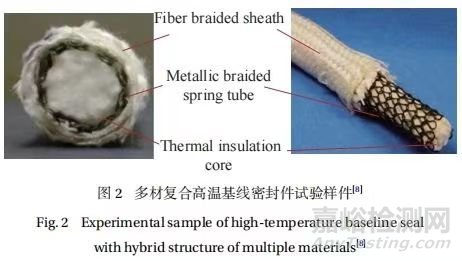

多材復合高溫基線密封結構最早由NASA提出，并已在X-38飛行器方向舵/垂直尾翼密封上得到應用。近年來，國內的一些學者和應用單位意識到這種新型復合材料的重要性并進行了深入研究。多材復合高溫基線密封件是由隔熱芯材、金屬編織彈簧管以及防熱纖維編織管組成的一種耐熱柔性復合材料，如圖2所示。目前，多材復合高溫基線密封的研究多數是基于各組件材料的探究，進而擴展到密封件整體性能進行探索。



1.1 結構設計及材料選擇



1.1.1 隔熱芯材

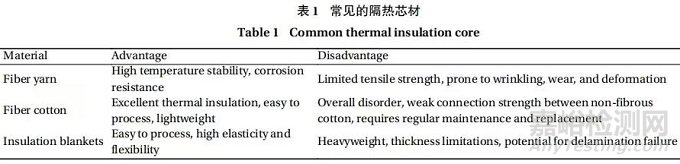

目前，多材復合高溫基線密封件內部的隔熱芯材通常包括陶瓷纖維紗線、石英纖維紗線、陶瓷纖維棉和石英纖維隔熱氈等，如表1所示。在最初制備高溫基線密封件時，NASA選擇了Saffil陶瓷棉絮材料作為隔熱芯材，但隨后的研究發現，將棉絮狀芯材應用于航天飛行器時，由于其無序性，會導致棉絮在飛行期間從端口被吸出[3]。通過纖維紗線包覆棉絮狀陶瓷材料制備柔性隔熱氈，不僅可以解決上述問題，還具有一定的可重復使用性，目前已在運載火箭上得到應用[13]。



DeMange等[14]發現在編織彈簧管內部填充Saffil隔熱棉絮時，其能夠在一定程度上提高密封件彈性。因此，在高溫基線密封件中，隔熱芯材的應用不僅僅是起到隔熱的作用，在一定程度上選擇合適的隔熱芯材可以增強基線密封件的整體力學性能。為了探究和提升柔性隔熱材料的性能，國內外學者做了一定研究，如：Tran[15]發現含有Al2SiO5陶瓷片或者涂層的隔熱氈具有較好的耐燃性；Shen等[16]采用真空過濾和膠體加工相結合的方法制備一種具有80%以上回彈量和較高壓縮比的莫來石密封墊；Jia等[17]采用吹塑紡絲和煅燒工藝可實現大批量生產具有較低導熱系數和吸聲性能的層狀陶瓷海綿。因此，合理選擇和設計隔熱芯材對多材復合高溫基線密封件的整體性能起著至關重要的作用。



1.1.2 防熱纖維編織外套

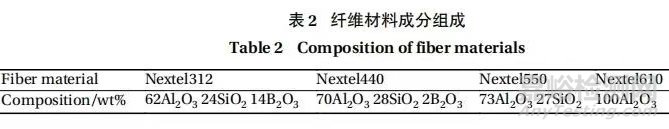

防熱纖維編織外套對高溫基線密封件在高溫、高壓和摩擦等服役環境下的密封性能至關重要。目前，防熱纖維材料一般是基于Al2O3和SiO2兩種陶瓷纖維構成的。NASA[18-19]使用4個系列的陶瓷纖維材料Nextel312、Nextel440、Nextel550和Nextel610(其成分組成如表2所示)用于制備編織外套，并設計了一種用于測量纖維材料摩擦性能的銷-盤試驗裝置。結果顯示：降低SiO2含量或增大纖維直徑雖可以提高纖維材料的耐摩擦性能，但也會致使材料柔性變差。此外，在高溫環境下硼元素會降低纖維的耐摩擦性能，還發現在820℃下硼元素會導致Nextel312外套表面發生玻璃化現象[14]。為了避免防熱纖維編織外套出現磨損和壓潰失效而導致密封件損壞，國內外研究人員已經開始探索材料的選擇和性能研究[20]，比如，Dellacorte等[21]研究基于Si-C-O和Si-N-C-O兩種纖維材料的耐摩擦性能，結果發現這些材料在900℃以上會發生機械斷裂和氧化磨損，因此不適合在高溫基線密封件的服役環境中使用；Ogasawara等[22]對三維編織Si-Ti-C-O纖維材料與玻璃密封劑復合進行了電弧噴射試驗研究，發現與玻璃密封劑復合的編織纖維材料表面會形成硅化物表層，可以避免快速升溫現象。

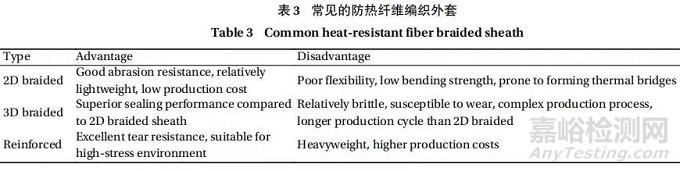

纖維直徑、編織角以及編織結構均會對纖維編織件的力學性能產生影響，通過優化和拓展纖維編織件的制備工藝，可以在一定程度上使多材復合高溫基線密封件突破耐高溫極限[23]，其中常見的防熱纖維編織外套，如表3所示。Steinetz等[24]研究發現適量增加纖維編織密封件的預壓縮量和編織角度可以降低泄漏量，同時還發現通過在單級纖維芯上包覆纖維外套可以減少泄漏量。焦亞男等[25-27]定義了三維四向和三維五向的編織密封結構，并通過泄漏試驗將三維編織結構與二維包芯密封件進行對比。他們發現三維編織密封件氣密性較好，其氣體滲透量與密封件的壓差呈正相關，與密封件壓縮率呈負相關。此外，降低紗線的直徑和增大編織角度有助于提高編織密封件的壓縮性能。Nance等[28]利用高速成像和數字圖像技術對SiCf-SiCm復合材料管的失效行為進行研究，發現編織角度是影響其彎曲強度的主要因素。此外，薛云嘉[29]發現增加編織外套層數雖能夠改善密封件的隔熱性能，但層數過多會降低密封件整體結構的彈性性能。



纖維編織管可通過與特異材料相復合形成增強型纖維管，以實現增加其承載能力及耐磨性能[30]。Sarawate等[31]發現采用鎳基高溫合金絲包覆陶瓷纖維而成的繩密封適用于具有高溫、需要低裝配載荷和小瞬變的密封位置。除了從纖維編織工藝的角度進行設計外，未來的發展趨勢還包括通過豐富纖維編織外套的復合結構來增強其力學性能。Ravandi等[32]將針織纖維材料與基質材料復合，并研究發現在復合前對針織纖維材料進行拉伸而形成的超彈性現象可顯著地改善復合材料整體的力學性能。



1.1.3金屬編織彈簧管

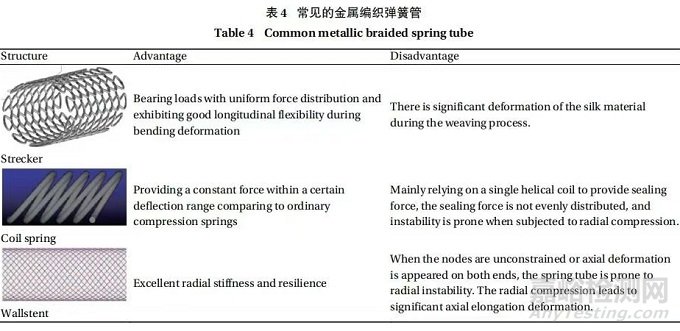

多材復合高溫基線密封件的回彈性能一直是國內外學者面臨的難題之一，其彈性主要依靠金屬編織彈簧管。目前在高溫基線密封件上應用的金屬彈簧編織管形式主要包括：Strecker(S型)支架、斜圈彈簧、Wallstent(W型)支架，它們的優缺點如表4所示。雖然斜圈彈簧不適合作為高溫基線密封件的彈性元件，但研究發現將其作為柵板式密封元件和基線密封件等動密封件的預緊裝置可以提高整體系統彈性，從而改善動密封件在高溫環境下的永久失效問題[33-34]。對于W型的金屬編織彈簧管，其節點之間的約束和連接問題是一個難點。若采用焊接連接各節點，由于節點過多而具有較高的加工難度，且易出現應力集中。Freitas等[35]發現W型編織管比S型具有更好的剛度和抗彎剛性。然而多材復合高溫基線密封件需要良好的柔性和彈性，因此一般選用S型編織彈簧管作為彈性元件使用。



為了提高密封結構的彈性，DeMange等[14]將由Rene41和InconelX-750材料編織成的金屬編織彈簧管應用于高溫基線密封件上并對其進行壓縮測試。他們發現采用Rene41彈簧管的密封件彈性相較于InconelX-750增強了約20%。此外，編織彈簧管的彈性性能不僅受到材料選擇影響之外，還受到編織結構、參數(如并行股數和絲徑)以及熱處理方式的影響[36]。鄭碩等[37]研究發現金屬絲的斷裂強度、彎曲剛度和磨損次數均與金屬的股數呈正相關關系。當金屬絲的直徑和股數增大時，金屬絲網狀織物的強度可得到明顯的提升[38]。Taylor等[36]發現金屬絲的直徑增大可改善編織彈簧管的彈性，且增加編織彈簧管金屬絲的數量可使金屬編織彈簧管具備較高的剛度。薛云嘉等[39]采用12針、2股絲的編織工藝將直徑為0.12mm的鎳基高溫合金絲編織成彈簧管，并研究其回彈性能。研究結果表明，在800℃以下且壓縮率小于50%的條件下，編織彈簧管的回彈率不低于95%。Taylor等[40-41]發現Rene41彈簧管與InconelX-750相比具有良好的耐溫能力。通過20次循環壓縮試驗，他們發現優化金屬彈簧管的幾何形狀和熱處理可以提升金屬編織彈簧管彈性，如圖3所示。可知，兩種金屬編織彈簧管在1100℃下失去了彈性，因此尋求耐高溫和高彈性材料是高溫基線密封實現突破耐高溫極限和重復使用的方法之一。



隨著材料結構設計學科交叉的發展，金屬彈簧編織管的結構設計也迎來了新方法與新技術。在其編織工藝方面，除了現有的3種彈簧制備方法，還可引入金屬絲網的編織技術和研究方法。Ebadi等[42]將平紋編織金屬絲網與相變材料相結合，發現在相變材料的作用下，金屬絲網的熱傳導率和能量儲存速率增加。此外，Paquette等[43]在斜圈彈簧上添加含鉬涂層以提高其耐高溫性能。Patil等[44]將阿基米德螺旋形式的金屬絲網安裝在活塞式壓縮機內部并測試其壓縮性能，結果表明在高功率和高密度下，其具有良好的壓縮效率。因此未來可考慮選用耐高溫材料與金屬編織彈簧管相結合或采用可變結構的金屬編織件，以在滿足高彈性的同時提升金屬編織彈簧管的耐高溫能力。



1.2制備工藝



多材復合高溫基線密封件雖已在飛行器上取得應用，但由于高溫基線密封的組成部分種類繁多，且組件間差異性較大。制備工藝通常采用填充方法，而填充均勻性難以把控，因此尚未建立完整的制備工藝流程及評價標準。另外，各組件對整個密封件性能的影響并非簡單累加關系[14]。因此，建立多材復合高溫基線密封各組件之間的內在聯系，以及探索其制備工藝與性能調控一體化技術對規范制備工藝流程具有重要意義。

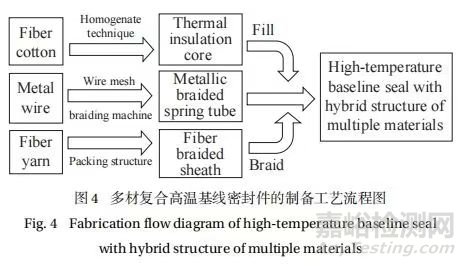

根據現有的多材復合高溫基線密封件的制備工藝，其制備流程如圖4所示。其中，在選擇陶瓷纖維棉作為多材復合高溫基線密封結構芯材時，由于陶瓷纖維材料本身的脆性，選用直接填充法容易導致纖維斷裂和粉化，且存在填充不均勻的問題。因此多采用勻漿機將陶瓷纖維溶于水，纖維會因自身重力而自然沉降形成纖維薄網，最后在常溫下通風干燥并通過包卷制成所需尺寸后繼續烘干。然而在烘干時，芯材會發生膨脹變形不利于高溫基線密封整體結構制備。因此，薛云嘉[29]在制備隔熱芯材時，采用了石英纖維溶解在水中，并添加環氧樹脂作為臨時添加劑。此外，還采用帶芯編織的方式(將制備隔熱芯材作為芯軸)制備編織彈簧管和纖維外套。這種方法可以避免在烘干過程中芯材的膨脹變形，有助于更好地維持高溫基線密封整體結構的制備質量。

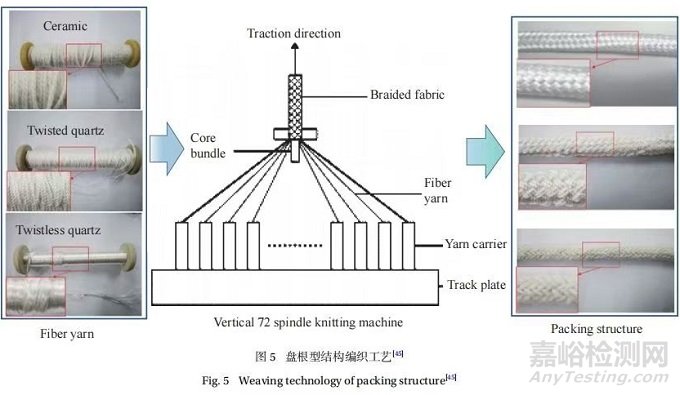

韓碩[45]利用改裝臥式針織圓緯機制備S型金屬彈簧管，并探索了不同的隔熱芯材制備工藝，包括盤根型、棉絮填充型和纖維預包覆法等。為解決手動填充纖維棉絮不均勻現象采用浸濕法和紙卷導管法制備芯層。此外，采用了纖維預包覆法制備氈狀材料的隔熱芯材。盤根型結構編織工藝采用立式72錠編織機用以編織紗線類隔熱纖維材料，且可通過改變紗線類型制備出不同的盤根型結構件，如圖5所示。另外，采用纖維預包覆法將隔熱性能優異的石英纖維制備成芯體的高溫基線密封件表現出良好的隔熱效果，并且整體構件具有較好的均勻性和密實度。對于氈狀材料制備隔熱芯材除采用纖維布包覆外，還可采用纖維線縫合技術連接[46]。薛云嘉等[47]采用纖維線縫合技術得到具有良好隔熱能力的柔性隔熱氈。這些技術和方法有助于改進多材復合高溫基線密封件的制備工藝，并提高其性能。



2 理論模型

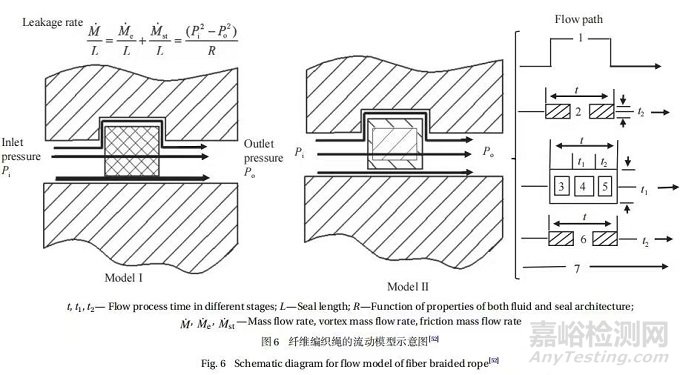

多材復合高溫基線密封件的力學性能研究涉及到多個理論模型，主要包括彈性、傳熱、流動以及滲透模型。Cai等[48-49]基于非線性彈性模型建立纖維體積分?jǐn)?shù)與時間的模型，用于研究纖維繩密封件在壓縮試驗過程中的變形行為。在使用Ergun方程研究泄漏試驗中氣體流動的研究中，發現當雷諾數小于約0.1時，才可以忽略非粘性效應。此外，他們還建立了預緊力與發動機壓力之間的經驗?zāi)Ｐ?，以估算不同壓力下纖維繩密封件的密封性能[50]。Steinetz等[51]通過流動模型對纖維繩密封整體的泄漏量進行研究。Mutharasan等[52]將纖維繩密封提出了兩個流動模型，一個是將其整體視為一個均勻纖維結構，另一個是將防護層和芯體分別看作均勻纖維結構。他們通過Kozeny-Carman(K-C)方程對其泄漏量進行預測和模擬(圖6)，發現將整體密封件分成兩個部件可提高預測的準確性。Jing等[53]基于K-C方程和Kozeny理論提出了三維編織密封件在室溫下氣體滲透性能的理論模型，發現纖維體積分?jǐn)?shù)和壓縮比均與氣體滲透率呈負相關。Xu等[54]建立了非正交本構模型以研究由網狀纖維與橡膠復合而成的密封件的力學行為，并引入相互作用項以更好地表征了其力學行為。這些理論模型有助于深入理解多材復合高溫基線密封件的力學性能，并為優化設計和性能預測提供了重要的參考。

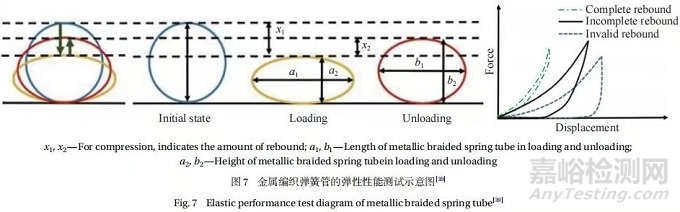

Dellacorte等[21]在對纖維材料進行摩擦試驗時發現纖維的耐摩擦性能與其拉伸強度有關，通過使用量綱分析確定了纖維的耐摩擦性能和拉伸強度與施加的摩擦應力比值間的關系。Poincloux等[55]對S型纖維編織物在拉伸試驗過程中的力學響應進行研究，并建立相應的彈性模型。薛云嘉等[39]建立了編織彈簧管壓縮率與回彈率之間的關系，其中金屬編織彈簧管的壓縮過程，如圖7所示。Shang等[56]從彈簧理論出發，推導W型編織彈簧管彎曲剛度計算公式，且其同樣適用于雙層編織彈簧管。劉俊立等[57]將高溫基線密封件簡化為由纖維束組成的多孔結構，并根據Kozeny-Carman方程建立密封件泄漏速率與孔隙率的關系方程以預測多材復合高溫基線密封件的泄漏規律。



目前對多材復合高溫基線密封件整體結構在復雜的服役環境下的理論研究較少，因此將研究方向由單一組件/環境變量向整體結構/多場耦合方向轉變，并探索混雜復合材料結構與服役環境的耦合關系，將會是多材復合高溫基線密封件理論研究的發展趨勢。



3 數值模擬



為精確觀測多材復合高溫基線密封件的結構變形規律及預測其失效行為，數值模擬顯得尤為重要。吳大方等[58]根據材料導熱系數與溫度之間的關系，使用ANSYS對陶瓷纖維氈進行隔熱效果研究。Golewski等[59]建立氧化鋁纖維氈與環氧樹脂復合的模型，并模擬隔熱性能。Zuo等[60]利用有限元模型分析三維五向編織復合材料的壓縮損傷失效行為，結果表明其損傷行為表現為軸向紗損傷、紗線與基體界面脫粘及基體斷裂。石多奇等[61]采用計算機斷層(CT)掃描技術測得三維編織陶瓷基復合材料孔隙率，并在其胞元模型中利用Monte-Carlo仿真技術加入氣孔單元來模擬孔隙以觀測孔隙率對其彈性常數的影響規律。Ravandi等[32]建立基質增強的針織纖維物復合材料的有限元代表性體積單元(RVE)模型用于研究拉伸行為與界面損傷機制。Yu等[62]建立不同纖維體積分?jǐn)?shù)下的橡膠復合纖維的RVE模型以研究其抗壓能力。Zhang等[63]建立短纖維增強的橡膠密封復合材料中纖維隨機分布有限元模型用于預測其在疲勞試驗下的損傷模式。

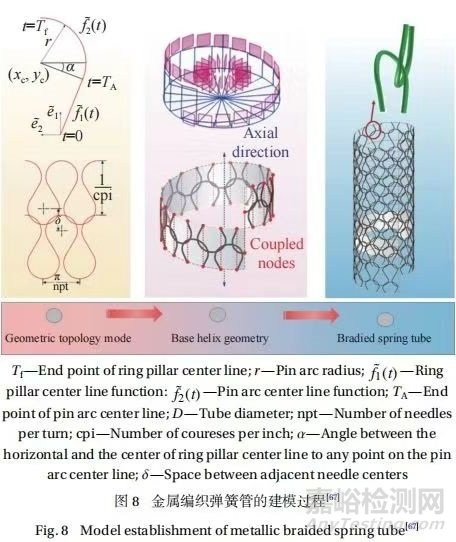

為了研究編織彈簧管性能與變形規律，需對其進行精準建模，國內外學者已對編織彈簧管從設計到系統建模都做了一定的研究[64-66]。Oswald等[67]建立了斜圈彈簧的有限元模型，并研究了其端部效應及摩擦規律。此外，他們通過構建最小彈簧單元進而構造單圈折線螺旋，從而通過織構排列優化得到彈簧管軌跡，最后通過掃掠制備S型編織管(圖8)并研究了在其壓縮變形中幾何參數與最大應力和載荷間的關系?；谶@項工作，王鵬等[68]建立編織彈簧管的有限元模型，用于研究編織參數對其高溫回彈性能的影響。結果表明其回彈率與編織環的寬度和高度呈正相關，而與金屬絲直徑呈負相關。此外，他們還發現編織環半徑與其回彈性的關系不大。巴全坤等[69]參考Pierce線圈模型對編織彈簧管進行建模，發現當接觸摩擦因數為0.1時仿真結果與試驗結果十分吻合。常健等[70]通過簡化彈簧模型測試其回彈性，結果顯示降低S型彈簧管的軸向編織密度和提高其圓周編織密度均可提高彈簧管回彈性，且向外編織的彈簧管回彈性比向內編織的回彈性高。



此外，國內外學者針對密封件性能從多場耦合角度出發進行研究[71]。Zheng等[72-73]提出了一種新的二維和三維力學-熱-滲流耦合模型，用于研究纖維繩密封的工作過程，他們通過建立彈性模量、溫度、滲透率和體積應變間的方程，采用單元微分法求解其耦合關系。白瑜光等[74]基于高斯-賽德爾分塊迭代耦合方法提出了一種一體化耦合計算方法，并使用改進型VanDriest變換方法提出航天器高溫?zé)崦芊獾乃矐B(tài)多物理耦合分析方法以預測對高超聲速流動環境。Yang等[75]為研究往復性密封件的泄漏行為提出了一種混合彈流潤滑模型，發現泄漏量與密封表面粗糙度和速度呈正比，與流體黏度成反比。



由于多材復合高溫基線密封件是一種集隔熱芯材、金屬編織彈簧管和纖維編織外套于一體的多孔復合結構材料，目前關于多材復合高溫基線密封的數值模擬研究主要集中在整體性能或單一組件結構的研究上，各組件間的影響規律還不夠明確，因此剖析各組件間的界面關系是一項需要突破的技術瓶頸。



4 性能分析

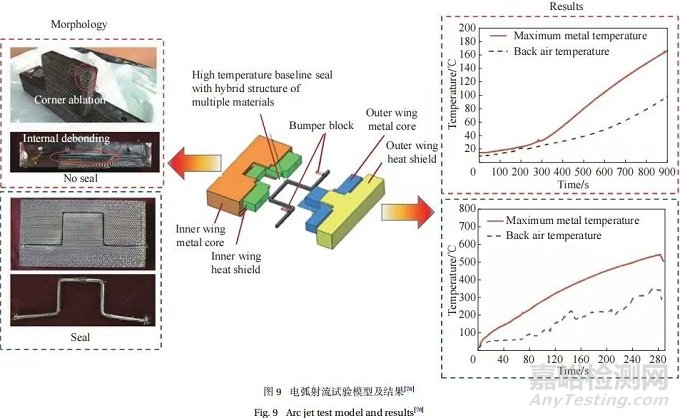

預測超高速飛行器在8.88馬赫的飛行速度下其表面溫度可高達1700℃。通過X-38飛行器的方向舵和尾翼進行建模并對其進行了二維流體動力學研究，發現高熱流只發生在縫隙入口處[76]。因此，在超高速飛行器的應用中，對多材復合高溫基線密封件在實際服役環境中的性能進行分析至關重要。Dunlap等[6,77]通過多項試驗驗證多材復合高溫基線密封件在飛行器上的適用性，包括熱壓縮、熱摩擦、密封泄漏以及電弧射流試驗。



研究表明，多材復合高溫基線密封件的回彈性能與壓縮百分比呈正相關，與壓縮循環次數以及溫度均呈負相關。隨著試驗溫度的升高金屬編織彈簧管會發生不可恢復的變形失效，致使密封件截面變成橢圓形且整體彈性大幅下降。雖剩余彈性仍能滿足單次飛行任務的密封要求，但不利于實現密封件的重復使用。此外，泄漏量隨著壓縮水平的增加和間隙尺寸的減小而減少。在X-38飛行器的舵/鰭部件采用雙密封組件并對其進行泄漏量分析，發現雙密封件的泄漏量均低于單密封件，且壓縮量為0%的雙密封組件的泄漏量是壓縮量為20%的兩倍。在室溫環境下進行高溫基線密封件進行擦洗實驗以研究其在循環擠壓過程中的磨損性能。結果顯示密封件的外套可能出現纖維斷裂和磨損，甚至出現外套被撕裂和金屬彈簧編織管外露現象。然而當摩擦片粗糙度降低后密封件可承受1000次的循環擦洗試驗。此外，通過電弧射流實驗?zāi)M典型流動邊界條件發現高溫基線密封件可限制縫隙入口處的熱流進入，并顯著降低溫度和壓力進入密封位置內部。王振峰等[78]通過電弧射流試驗?zāi)M折疊翼縫隙處環境以測試多材復合高溫基線密封件的隔熱能力，如圖9所示。結果顯示未采用多材復合高溫基線密封件的試驗工裝在高溫氣流作用下迅速升溫，出現脫粘、燒蝕和損壞等現象，而采用密封件的試驗件表面保持完好且背面溫度上升較小，且表面溫度不超過100℃。

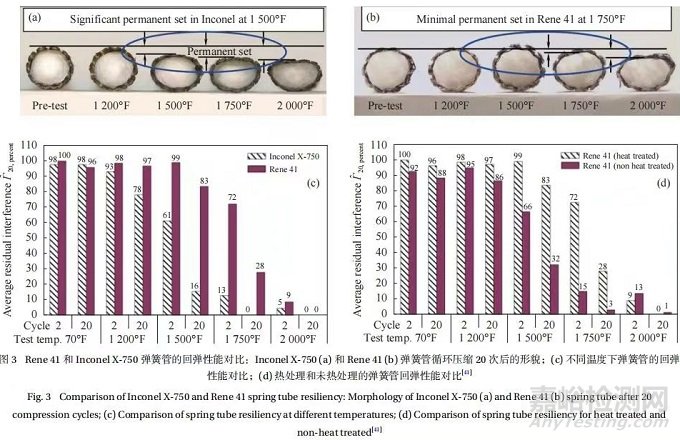

DeMange等[3]研究發現高溫暴露試驗會對高溫基線密封件的性能和形狀發生一定的影響。在1040℃下對密封件進行壓縮試驗，發現其截面呈橢圓形，無法恢復到初始的圓形截面。此外，與多材復合高溫密封件暴露試驗前對比，發現密封件的柔性變差。進一步的研究發現這種變化的原因在于高溫環境下高溫合金絲的屈服強度降低。此外，如圖3可知，采用InconelX-750和Rene41高溫合金絲編織的金屬彈簧管在20次的循環壓縮下其彈性恢復力均會變差，且會產生永久變形損傷。



綜上所述，目前多材復合高溫基線密封件雖能滿足單次飛行器的使用需求。但當服役環境溫度較高、壓縮變形量和動態摩擦較大時，會發生永久性變形，并致使熱氣流進入飛行器內部，從而導致飛機失穩。因此，有必要研發耐超高溫度的柔性隔熱芯材和防熱纖維編織外套材料，探索新型耐高溫金屬彈簧材料和結構及建立完善制備工藝以提升多材復合高溫基線密封件在高溫動載荷服役環境下的耐超高溫及可重復使用性能。



總結與展望



本文針對多材復合高溫基線密封件的結構復雜性和性能調控的不確定性等問題，分別從材料結構設計、制備工藝、理論模型、數值模擬以及性能分析等幾個方面開展了系統的國內外研究報道綜述和發展趨勢展望，對其未來在航空熱端動密封件的研究和工程應用具有一定的指導意義。研究進展和展望可歸納為以下幾點：



(1)多材復合高溫基線密封件是一種由金屬與陶瓷纖維混雜復合材料，但其各組件間的內在聯系尚不明確，因此探索其制備工藝-性能調控一體化技術和規范工藝流程對多材復合高溫基線密封件的結構設計具有重大意義。未來可通過研制耐超高溫度的柔性隔熱芯材、發展高溫合金材料和探索新型耐摩擦防熱纖維編織材料，同時尋求耐超高溫涂層和豐富新型結構角度入手以突破結構本身的耐高溫極限及實現可重復使用性；



(2)在多材復合高溫基線密封件的理論研究方面，混雜復合材料結構和復雜的服役環境使理論研究從單一組件/環境變量向混雜結構/多場耦合方向發展。探索混雜復合材料與服役環境的耦合關系將會是多材復合高溫基線密件的主要研究方向；



(3)在數值模擬方面，建立各組件模型以及探索界面關系將會對多材復合高溫基線密封件的整體性能表征和變形機制分析起著關鍵性作用。尤其是考慮精準化建模、各組件間勾連鑲嵌作用及高溫動載荷服役環境下其各組件間摩擦磨損行為，是今后重點突破的關鍵技術；



(4)在性能分析方面，目前多材復合高溫基線密封件因具有良好的隔熱及阻隔泄漏量能力而在高速飛行器的發動機、起落架、舵等方面得到了應用。然而，受限于目前材料回彈、耐高溫、重復使用等性能，仍不足以滿足能源化工、冶金工業、車輛工程、航空航天等行業的應用需求，因此，需要加大高溫基線密封件新型材料的研發，拓展新型結構以及完善制備工藝的制定。
