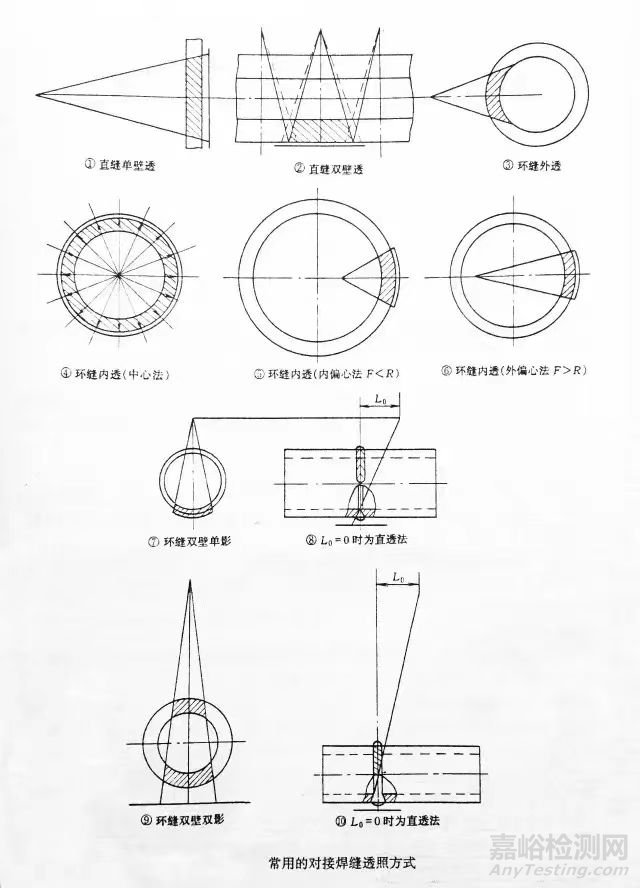

對接焊縫射線照相的基本透照方式（布置）見下圖。

這些透照方式分別適用于不同的場合，其中單壁透照時的透照方法，雙壁透照一般用在射線源或膠片無法進入內部的小直徑容器和管道的焊縫透照時，雙壁雙影法一般只用于直徑在89mm以下的管子的環焊縫透照，雙壁雙影直透法則多用于直徑小于20mm的管子的環焊縫透照。

常用的對接焊縫透照方式

直縫透照，單壁透照，雙壁透照，環縫透照，單壁透照

①外透法（源外片內）

②內透法（源內片外）

A.中心法（F=R）

B.偏心法（F＜R）（F＞R）

雙壁透照

①雙壁單影

A.斜透法

B.直透法

②雙壁雙影

A.斜透法

B.直透法

選擇透照方式時，綜合考慮因素

選擇透照方式時，應綜合考慮各方面的因素，權衡擇優。

透照靈敏度

在透照靈敏度存在明顯差異的情況下，應選擇靈敏度較高的透照方式。例如單壁透照的靈敏度明顯高于雙壁透照，在兩種方式都能使用的情況下無疑應選擇前者。

缺陷檢出特點

有些透照方式特別適合于檢出某些種類的缺陷，可根據檢出缺陷的要求的實際情況選擇。

例如，源在外的透照方式與源在內的透照方式相比，前者對容器內壁表面裂紋有更高的檢出率，雙壁透照的直透法比斜透法更容易檢出未焊透缺陷。

透照厚度差和橫向裂紋檢出角

較小的透照厚度和橫向裂紋檢出角有利于提高底片質量和裂紋檢出率。環縫透照時，在焦距和一次透照長度相同的情況下，源在內透照法比源在外透照法具有更小的透照厚度差和橫列檢出角，從這一點看，前者比后者。

一次透照長度

各種透照方式的一次透照長度各不相同，選擇一次透照長度較大的透照方式可以提高檢測速度和工作效率。

操作方便性

一般來說，對容器透照，源在外的操作更方便一些。而球罐的X射線透照，上半球位置源在外透照比較方便，下半球位置源在內透照比較方便。

試件及探傷設備具體情況

透照方式的選擇還與試件及探傷設備情況有關。例如，當試件直徑過小時，源在內透照可能不能滿足幾何不清晰度的要求，因而不得不采用源在外的透照方式。

使用移動式X射線機只能采用源在外的透照方式。使用γ射線源或周向X射線機時，選擇源在內中心透照法對環焊縫周向曝光，更能發揮設備的有點。

需要強調的是，對環焊縫的各種透照方式中，以源在內中心透照周向曝光法為，該方法透照厚度均一，橫列檢出角為0°，底片黑度、靈敏度俱佳，缺陷檢出率高，且一次透照整條環縫，工作效率高，應盡可能選用。
